MADCD10 - Cd çalar/kayıt cihazı MADISON - Ücretsiz kullanım kılavuzu

Marka	Madison
Model	MADCD10
Ürün Türü	CD oynatıcı/kaydedici
Boyutlar (G x D x Y)	200 x 295 x 140 mm
Yaklaşık ağırlık	2 kg
Güç kaynağı	110-240 V, 50/60 Hz, 20 W
Desteklenen ses formatları	CD Audio, MP3, WMA
USB oynatıcı	Evet, FAT32 16 GB'a kadar
FM Radyo	87-108 MHz, 10 ön ayar
Ses çıkışı	RCA stereo (L/R)
Uzaktan kumanda	Evet, 2 adet AA pil dahil
Oynatma işlevleri	Oynat, duraklat, durdur, sonraki/önceki parça, hızlı ileri/geri
FM ayarlama	Otomatik, yarı otomatik, manuel
Ekran	LED
Bakım ve temizlik	Yumuşak ve kuru bir bezle temizleyin. Sıvı kullanmayın.
Lazer güvenliği	Sınıf I lazer, cihazı açmayın
Koruma	Neme, aşırı ısıya veya titreşime maruz bırakmayın
Yedek parçalar	Uzaktan kumanda, piller, FM anteni, RCA ses kablosu dahildir
Onarılabilirlik	Kullanıcı tarafından onarılabilir parça yoktur. Tüm onarımları bir uzmana bırakın.
Güç tüketimi	20 W
Sinyal/gürültü oranı	> 85 dB
Bant genişliği	20 Hz - 20 kHz (+/- 2 dB)

Sık sorulan sorular - MADCD10 MADISON

Madison MADCD10'da bir CD nasıl dinlenir?

Cihazı açmak için ON düğmesine basın. INPUT düğmesi ile CD girişini seçin. Tepsiyi açmak için çıkarma düğmesine (▲) basın, diski baskılı yüzü yukarı gelecek şekilde yerleştirin, ardından kapatın. Oynatmayı başlatmak için Oynat (▶) düğmesine basın.

USB oynatıcı hangi ses formatlarını destekler?

USB bağlantı noktası MP3 (MPEG 1 & 2) ve WMA dosyalarını destekler. USB anahtarı FAT32 formatında olmalı ve maksimum 16 GB kapasiteye sahip olmalıdır.

FM radyo istasyonları nasıl kaydedilir?

FM modunda otomatik tam tarama için AUTO düğmesine basın. Güçlü istasyonlar otomatik olarak kaydedilir. Yarı otomatik veya manuel arama da kullanabilirsiniz. İstasyonlar 10 hafıza konumuna kaydedilir.

Uzaktan kumanda neden çalışmıyor?

Pillerin doğru takıldığından ve bitmediğinden emin olun. Uzaktan kumandanın cihaza 7 metre mesafeden yöneltildiğinden ve sinyali engelleyen bir engel olmadığından emin olun.

Oynatıcı harici bir amplifikatöre nasıl bağlanır?

Cihazın arkasındaki LINE OUT (kırmızı/beyaz) çıkışlarını amplifikatörünüzün hat girişlerine bağlamak için bir RCA ses kablosu (dahil) kullanın. Ses seviyesi daha sonra harici amplifikatör tarafından kontrol edilecektir.

CD atlarsa veya okunmazsa ne yapmalıyım?

Disk kirli veya çizik olabilir. Yumuşak bir bezle merkezden dışarıya doğru temizleyin. Sorun devam ederse başka bir disk deneyin.

Uzaktan kumanda için hangi tür pil kullanılmalıdır?

Belirtilen polariteye uyarak iki adet AA (LR6) pil kullanın. Uzaktan kumanda uzun süre kullanılmayacaksa, sızıntıyı önlemek için pilleri çıkarın.

Arıza durumunda cihaz nasıl sıfırlanır?

Güç kablosunu duvar prizinden 5 dakika boyunca çekin, ardından tekrar takın. Bu, elektrostatik deşarj durumunda sistemi sıfırlamayı sağlar.

8 cm'lik CD'ler kullanabilir miyim?

Evet, oynatıcı 12 cm ve 8 cm kompakt diskleri kabul eder. Ancak, DVD veya SACD ile uyumlu değildir.

Anten olmadan FM radyo nasıl dinlenir?

İyi bir alım için cihazın arkasına bağlanması gereken bir FM anteni verilmiştir. Anteni bağlayın ve istasyonları almak için açın.

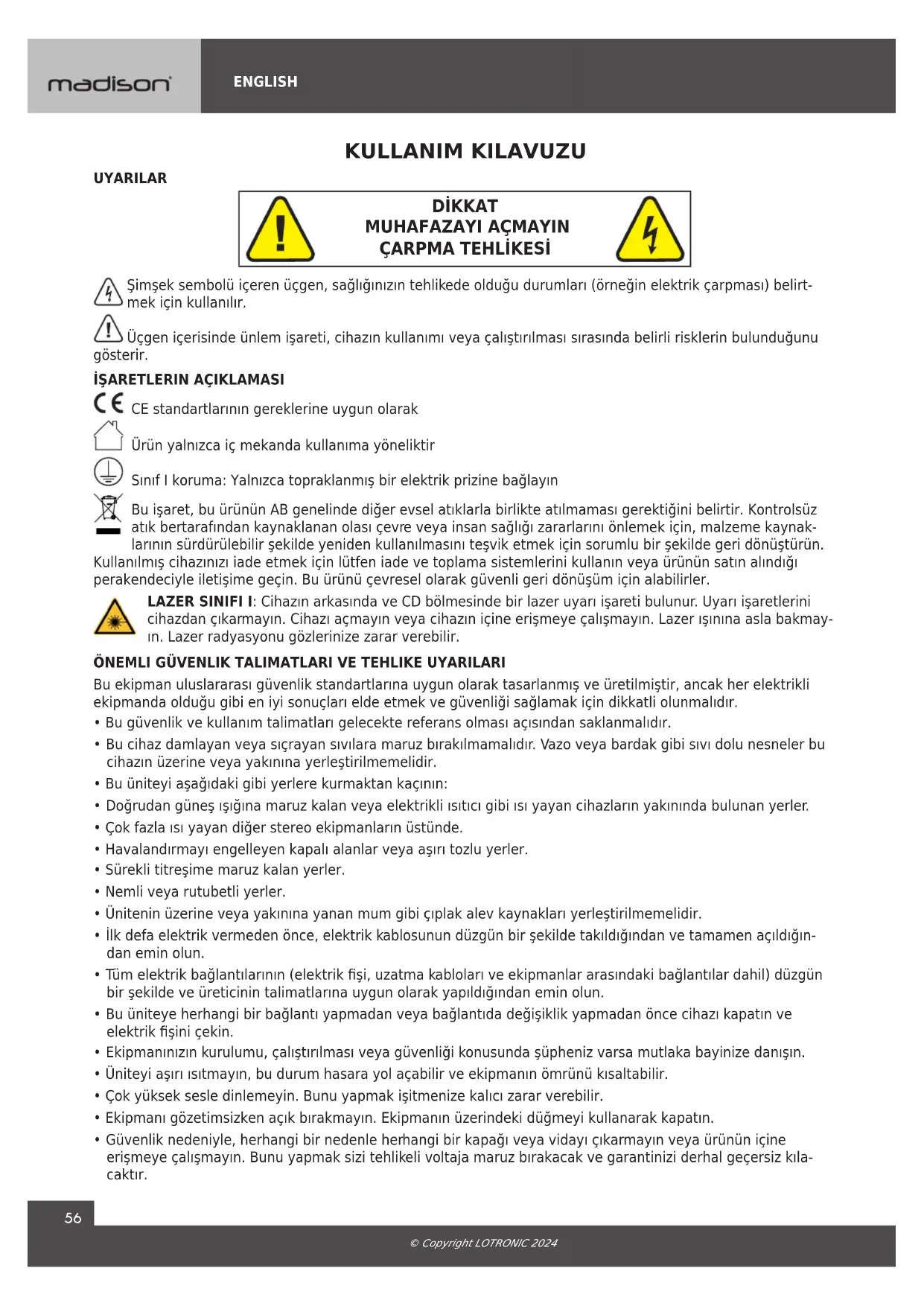

KULLANIM KILAVUZU MADCD10 MADISON

Simsek sembolü iceren üçgen, sagliginizin tehlikede oldugu durumlari (örneğin elektrik carpmasi) belirt-mek icin kullanilir.
üçgen icerisinde ünlem isareti, cihazın kullanimi veya calistirilması sirasindo belirli risklerin bulundugunu gõsterir.

ISARETLERIN ACIKLAMASI

CE standartlarin gereklerine uygun olarak

Urun yalnizca ic mekanda kullanima yoneliktir

Sinif I koruma: Yalnizca topraklanmis bir elektrik przyine baglayin

Bu isaret, bu urunun AB genelinde diger evsel atiklarla birlikte atilmamasigerektigini belirtir. Kontrolsuz atik bertarafindan kaynaklanan olasi cevre veya insan sagligi zaralarini onlemek icin, malzeme kaynaklarinin surdurulebilir sekilde yeniden kullanilmasini tevik etmek icin sorumlu bir sekilde geri donusturun.

Kullanilmis cihazinizi iade etmek icin lufen iade ve toplama systemlerini kullanin veya urunun satin alindi perakendeciyle iletisimeGPCn. Bu urunu cevresel olarak guvenli geri donusum icin alabilirler.

LAZER SINIFI I: Cihazin arkasinda ve CD bolmesinde bir lazer uyari isareti bulunur. Uyar iaretlerini cihazdan cikarmayin. Cihazi açmayin veya cihazin icine erismeye calismayin. Lazer lsina asla bakmayin. Lazer radyasyonu gozlerinize zarar verebilir.

ÖNEMLI GÜVENLIK TALIMATLARI VE TEHLIKE UYARILARI

Bu ekipman uluslarası güvenlik standartlarna uygun olarak tasarlanmş ve uretilmistir, ancak her elektrikli ekipmanda oldugu gibi en iyi sonumlari elde etmek ve güvenligi saglamak icin dikkatli olunmalidir.

• Bu guvenlik ve kullanim talimatlari gelecekte referans olmasi aqisindan saklanmalidir.
• Bu cihaz damlayan veya sicrayan sivilara maruz birakilmamalidir. Vazo veya bardak gibi svi dolu nesneler bu cihazin uzerine veya yakinina yerleştilinemelidir.
• Bu uniteyi aşağidaki gibi yerlere kurmaktan seksin:
• Dogrudan gunes iisigina maruz kalan veya elektrikl isitici gibi isi yayan cihazlarin yakininda bulunan yerler.
• Cok fazla isi yayan diger stereo ekipmanlarin ustunde.
• Havalandirmayi engelleyen kapali alanlar veya asiri tozlu yerler.
• Surekli titresime maruz kalan yerler.
• Nemli veya rutubetli yerler.
• Unitenin uzerine veya yakınina yanan mum gibi ciplak alev kaynakları yerleştilmemelidir.
• Ilk defa elektrik vermeden once, elektrik kablosunun dizgün bir sekilde takildigiindan ve tamamen acildigiindan emin olun.
• Tum elektrik böglantilarin (elektrik fisi, uzatma kabolari ve ekipmanlararasindaki böglantilar dahil) dizgun bir sekilde ve ureticinin talimatarina uygun olarak yapildigindan emin olun.
• Bu uniteye herhangi bir baglanti yapmadan veya baglantida degisiklik yapmadan once cihazi kapatin ve elektrik fisini seksin.
• Ekipmaninizin kurulumu, calistirilmasi veya güvenligi konusunda süpheniz varsa mutlaka bayinize danisin.
• Uniteyi aşi istmayin, bu durum hasara yol acabilir ve ekipmanin ömrū kiskaltabilir.
• Cok yüksek sesle dinlemeyin. Bunu yapmak isitmenize kalici zarar verebilir.
• Ekipmani gezetimsizken açık birakmayın. Ekipmanin üzerindeki düzmeyi kullanarak kapatın.
• Güvenlik nedeniyle, herhangi bir nedenle herhangi bir kapaşi veya vidayi çikarmayın veya ürününione erişmeye calismayın. Bunu yapmak sizi tehligi voltaja maruz birakacad ve garantinizi derhalGPCERSIZ kilaçaktir.

Herhangi bir servis islemini kalifiye ve yetkili servis personeline yaptirin.
- Bu unitenin hiçbir yerinde kullanici tarafindan bakimi yapilabilecek parça bulunmamaktadir.
- Piller (takili pil takimi veya piller) güneş 1sigi, ates veya benzeri asiri sicağa maruz birakilmamalidir.

ESD Açiklamasi: Elektrostatik désarj nedeniyle ariza olmasi durumunda, sistemi 5 dakika boyunca elektrik prisinden ayirarak sifirlamaniz yeterlidir. Normal calismaya devam etmek icin elektrik prizine yeniden baglayin.

BAGLANTI KESME CIIHAZ: Elektrik prizi cihazin yakinina yerleştilmeli ve kolayca erisile bilir olmalidir.

KARTONUN ICERIGI:

CD Calar Unitesi
Uzaktan kumanda
2 × AA Pil
FM Anteni
RCA Ses Kablosu
Kullanici Kilavuzu

ON PANEL

1. AÇEK/KAPALI
2. MP3 ve WMA Ses Dosyası Oynatimi icin USB Girişi
3. LED Ekran
4. Onceki Parçayl Seç
5. Sonraki Parçayi Şeç
6. Mevcut Parçayı Durdur
7. CD Disco Kapi Açma/Kapatma
8. CD/FM Giris Segimi
9. Oynat/duraklat

ARKA PANEL

1. L/R Analog Ses Ciikisi (RCA)
2. FM Radyo Anteni
3. AC Guc Girişi

UZAKTAN KUMANDA

Uzaktan kumandan in arkasindaki pil kapağıni gosterildigi gibi çikarin ve dokru kutuplara sahip 2x AA boyutlu pili takin.

PILLER ICIN ONERILER

Bu piktogram, kullanilan pillerin ev atiklaryla birlikte atilmasi, geri donusum icin ayri toplama noktalarina atilmasi gerektigini belirtir.

Pilleri guesisige,atesvebenzeriasiri isi kaynaklarindanuzak tutun.

Pil kullanildiginda, pil sizintisindan veya bozulmalardan kaynaklanan hasarlari onlemek icin pilleri cikarin.

DIKKAT: Pilin yanlis degistirilmesi durumnda patlama riski vadir. Yalnizca ayni veya esdeger turle verildi.

UYARI: Pili yutmayin. Kimyasal yanik tehlikesi. Yeni ve kullanilan pilleri cocuklarin erisemeyecegi bir yerde yedekleme.

Pil bolmesi duzgün kapanmiyorsa urunu kullanmayi birakin ve cocuklarin erisemeyecigi bir yerde sifreler.

Pillerin yutulm vya parcalanmis herhangi bir yerine sukulm olabileceginden supheniz varsa, tedavi yardim isteyin.

UZAKTAN KUMANDA

• Uzaktan kumandaniza AA pilleri dokru sekilde taktiğinizdan emin olun.
• Uzaktan kumandanin tam olarak calisabilmesi icin mikro sisteme dokultulmog olmasi ve 7 metrelik bir mesafede olmasi gerekiyor.
• Bazirurumlarda uzaktan kumandanin islevi diger elektronik cihazlarin yuksek frekanslarindan veya sinyal parazitlerinden etkilenebilir.
• Uzaktan kumandayi uzun sure kullanmayacaksaniz, pillerin akmasini ve kumandanizin hasar gormesini onlemek icin pilleri cikarin.
• Uzaktan kumanda tozlu, nemli veya rutubetli ortamlarda,ogrudan gunes isigi ultinda veya diger asiri ortamlarda saklanmamaldir.

CD CALMA:

Bu systemdeki CD calar 12cm ve 8cm Kompakt Diskleri calabilir. Bu CD calar DVD/DVD-R/DVD-RW/DVD Audio/DVD Rom veya SACD ile uyumlu degildir.

TEMEL ISLEM

• Sistemi açmak ici uzaktan kumandadaki ON tusuna basin.
• On panel ekraninda 'CD' yazisiGPCUNENE kadar INPUT tuşuna art arda basin.
• CD tepsisini açmak icin uzaktan kumandadaki veya on paneldeki Çikarma Düğmesine (▲) basin.
• Diski, basii tarafi yukari bakacak sekilde CD tepisine yerleşirin ve CD tepisini kapatmak icin Çikarma Düğmesine (▲) tekrar basin.

KOMPAKT DISK OYNATIN :

Uzaktan kumandadaki veya on paneldeki Oynat duğmesine (▶||) basin, CD diskin 1. parçasindan itibaren cal-mayaBootstrap.

OYNATMAYI DURAKLAT :

Uzaktan kumandadaki veya on paneldeki Oynat/Duraklat duğmesine (▶||) basin, CD duraklatilacaktir.

Oynatmayi veya diski duraklatildigi yerden ayni konuma geri dondurmek icin Oynat/Duraklat (▶||) duğmesine tekrar basin.

OYNATMAYI DURDUR :

Uzaktan kumandadaki veya on paneldeki Durdurma dugmesine (■) basin ve CD duracaktir. Oynatma dugmesine () basildiginda, diskin basindan (parca1) itibaren oynatma devam edecektir.

ISTEDIGINIZ PARCAYI CALIN:

Oynatma sirasinda, istediginiz parcayi secmek icin uzaktan kumandadaki CHANNEL/TRACK / duğmesine basin.

Istediginiz parcaya doogrudan erismek icin uzaktan kumandadaki sayi tuclarindan (1~9) birine basin.

Bir parcanin bir bolunu segin:

Oynatma sirasinda, mevcut parçayı istediginiz böllume taramak icin uzaktan kumandadaki FWD (▶) veya RWD («) dügmesini basili tutun

FM RADYOYU DINLEMEK

FM radyo asagidaki frekans araliklarinda calisir:
FM:87MHz 107MHz

TEMEL FONKSIYONLAR

• Sistemi açmak icin uzaktan kumandadaki ON tusuna basin.
• On panel ekraninda bir radyo istasyonunun frekansi görünene kadar FM Düğmesine basin.

RADYO AYARI

FM modlari icin 3 adet ayar modu bulunmaktadir.

Tam Otomatik Ayar

Radyo modundayken uzaktan kumanda üzerindeki 'AUTO' tusuna basin,ystem bulunan tum guclu istasyon frekanslarini otomatik atau arayacak ve kaydedecekir.

Yari Otomatik Ayar

Radyo modundayken uzaktan kumanda veya on paneldeki « « » veya « » tusuna basili tutun; radyo secilen yondeki en yakin guclu frekansi tarayacaktir.

Manuel Ayar

Radyo modundayken, uzaktan kumanda veya on paneldeki « « » veya « » Düğmesine basin ve radyo frekansi her seferinde 1 adim degiscektir. Istediginiz fremansi bulana kadar « « » veya « » Düğmesine basin

Istasyonlari hafizaya kaydedin:

Tam otomatik ve yari otomatik ayarlama modunda guclu radyo frekanslari otomatik olarak kaydedilecektir.

Manuel ayarlama, « veya » Düğmesine 2 saniyeden uzunSure basmayi biraktıgünizda frekansi otomatik olarak kaydeder, ardindan 1 ila 10 arasi istasyondan kaydeder. Uzaktan kumandadaki “Kanal/parça / ” Düğmesine basarak bir istasyon/sebebilirsiniz

USB GIRISININ KULLANIMI

• Bu system, maksimum 16 GB kapasiteye sahip FAT32 formati USB belleklerde saklanan ses dosyalarini destekler.
• Uyumluses formatlaraasinda MP3 (MPEG 1 ve 2, ses katmani 3) ve WMA (Windows Media Audio) bulunur.

TEMEL FONKSIYONLAR

• Sistemäçmak icin CD Çaların on panelindeki ON tuşuna basin.
• Herhangi bir giris modundayken, CD Çalar böllumünün on panelindeki USB girisine uyumlu bir USB flash bellek sürucusu takin. USB oynatma modunu/seçmek icin uzaktan kumandadaki veya on paneldeki USB dulgmesine basin.

Bir ses parcasi cal:

Uzaktan kumandadaki veya on paneldeki Oynat (▶) tusuna basin, CD USB beliegin 1. parcasindan itibaren cal-maya baslayacaktir.

Oynatmayi duraklat:

Uzaktan kumandadaki veya on paneldeki Duraklat (||) duğmesine basin, parça duraklayacaktir.

Parcanin duraklatildigi yerden ayni konumdan oynatilmasina devam etmek icin Oynat (▶) duğmesine tekrar basin.

Oynatmayi Durdur:

Uzaktan kumandadaki veya on paneldeki Durdurma dugmesine (■) basin ve parca duracaktir. Oynatma dugmesine () basildiginda USB bellegin basindan (parca1) itibaren oynatma devam edecektir.

stediginiz parcayi calin:

Oynatma sirasinda on paneldeki veya uzaktan kumandadaki geri/ileri atlama dugmelerine (111) basin.

Istediginiz parcaya dogrudan erismek icin uzaktan kumandadaki sayi tuclarindan (1 ~ 9) birine basin.

Bir parcanin belirli bir bolumunu segin:

Oynatma sirasinda, geçerli parçayı istediginiz böümle taramak icin uzaktan kumandadaki FWD (») veya RWD («) Düğmesini BASIS tutun

USB bellegin cikarilmasi:

• Uzaktan kumanda veya on paneldeki Durdurma dugmesine (■) basin ve parca duracaktir. Daha sonra USB bellegi on panel USB girisinden cikarmak guvenlidir.

DIS BAGLANTILAR

Sistemde amfi veya alici ses systemleriyle uyumlu stereo RCA hat cikisi bulunmaktadir.

TEMEL CALISMA:

• Ses amplifikatorunzün veya alcinizin hat girş jaklarindan bir Çift RCA stereo kablosunu, bu sistemin CD Çalar böllumün arka panelindeki kirmizi ve beyaz « LINE OUT » jaklarina baglıyan.
• Artik istediginiz cikis kaynagi olarak yalnizca CD calari veya USB Girislerini secebilirsiniz, ancak ses artik harici amplifikatorunuz veya aliciniz tarafindan kontrol edilecekir. Bu kurulumun kullanimi hakkinda daha fazla bilgi icin ureticinizin talimatlarii izleyin.

SORUN GIDERME KILAVUZU

Se sgelmemesi, parca atlama veya parazitlenme gibi sorunlarla karilasirsaniz yaygin sorunlari czmek icin sorun giderme kilavuzuna basvurun.

SORUN OLASI SEBEP ÇÖZÜM
Uzaktan Kumanda :
Uzaktan Kumandaicalsımyor	Piller bitmisi Yeni pillerledehyişir
	Uzaktan kumanda ana sistemdençok uzak-ta, kontrl,açırıçok buyük veya arada bir engel var.	Uzaktan kumandaşönerilençalıkmaarylüncüçalıkın.
CD Çalar Bölümü :
Ses Yok	Disk yok. Bir disk yükleyin.
	Disk, basili tarafı yukari bakacaksikildeyüklenmemelidir.	Basili tarafı yukaribakacaksikildeyükleyin.
	Duraklama modunda. Duraklama modunuiptal edin.
	Disk kiri veya;cizilm壁纸. Temizleyin veya böşka bir disk takın.
Ses veya parçapatlama	Disk kiri veya;cizilm壁纸. Temizleyin veya böşka bir disk takın.
FM Radyo :
istasyonlar alınamıyor	Antenbağlantıkesilmiş. Anteni bağlayın.
	Yayın frekansıduzgün ayarlanmamiş.Yayın frekansıduzgün ayarlayın
Önceden ayarlanmışistasyon alınamıyor	Yanlışbir istasyon frekansıhafızaya alınmış.	Doğru istasyon frekansıhafızaya alın.
	Önceden ayarlanmış bellek, AC giriç ka-blosu birkıç günden uzun süredirbağlantıskesildişi icin temizlendi.	İstasyonu tekrar ezberleyin.
Girişim	Elektrikli bir cihazın etkisyle ilgili gürültü.	Yakindaki gereksiz cihazları kapatın.
	Yakindaki bir televizyondan kaynaklanangürültü.	Sistemi televizyondan uzağa kurun.
USB Girişi :
Oynatılıçak parçayok	USB bellekke doya yok.	USB bellegne dosya ekleyin.
	USB belleşiniz FAT32 doya sistemi kul-lanılarak biçimlendirilmemiş.	USB belleşinizi FAT32 doya sistemi kulanarak yaniden biçimlendirin.
	USB belleşinizdeki dosyalar MP3 ses for-matindadehyil.	USB belleşinize MP3 ses dosyalariekleyin.

ÖZELLIKLER

Giri s voltaji 110-240V\~/50/60Hz

Tuketim 20W

Tuner Frekans Araligi : FM : 87-108MHz

Sinyal Gurultu Orani : . >85dB

Frekans tepkisi 20Hz-20KHz+2dB

Boyutlar: 200x295x140mm

Kilavuzu web sitemizden Türçce olarak indirin
