KULLANIM KILAVUZU AHS 40024T BOSCH

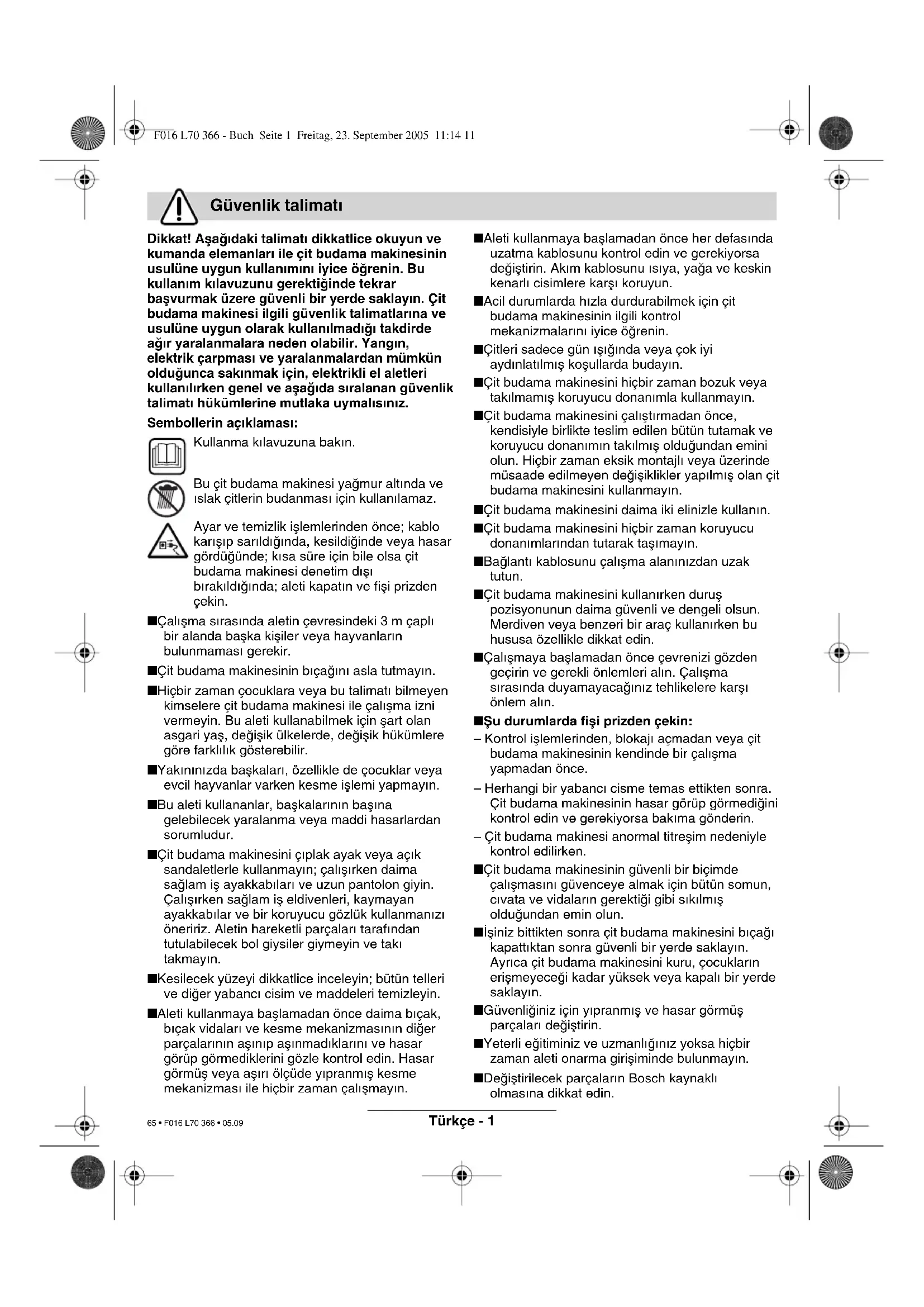

Dikkat! Asagidaki talimati dikkatlice okuyun ve kumanda elemanlari ile cit budama makinesinin usulune uygun kullanimini iyice ogrenin. Bu kullanim kilavuzunu gerektiginde tekrar basvurmak uzere guvenli bir yerde saklayin. Cit budama makinese ilgili guvenlik talimatarina ve usulune uygun olarak kullanilmadigi takdirde agir yaralanmalara neden olabilir. Yangin, elektrik carpmasi ve yaralanmalardan mumkun oldugunca sakinmak icin, elektrikli el aleteri kullanilirken genel ve asagida siralanan guvenlik talimati hukumlmerine mutlaka uymalisiniz.

Sembollerin aciklamasi:

Kullanma kilavuzuna bakin.

Bu cgit budama makinesi yagmur altinda ve Islak citterin budanmasi icin kullanilamaz.

Ayar ve temizlik islemlerinden once; kablo karisip sarildiginda, kesildiginde vya hasar gordugunde; kisa sure icin bile olsa cit budama makinesi denetim dibirakildiginda; aleti kapatin ve fiqi prisden cekin.

Calisma sirasinda aletin cevresindeki 3 m capl bir alanda baska kisiler veya hayvanlarin bulunmamasi gerekir.
Cit budama makinesinin biçagıni asla tutmayin.
Hicbir zaman tocuklara veya bu talimati bilmeyen kimselere cit budama makinesi ile calisma izni vermeyin. Bu aleti kullanabilmek icin sart olan asgari yas, degisik ulkelerde, degisik hukumlere gore farklik gosterebilir.
Yakininizda baskalari, özellikle de;cocuklar veya evcil hayvanlar varken kesme islemi yapmayin.
■Bu aleti kullananlar, baskalarin basina gelebilecek yaralanma veya maddi hasarlardan sorumludur.
Cit budama makinesini ciplak ayak veya aqik sandaletlerle kullanmayin; calisirken daima saglam is ayakkabilar ve uzun pantolon giyin. Calisirken saglam is eldivenleri, kaymayan ayakkabilar ve bir koruyucu gozlik kullanmanizi oneririz. Aletin hareketli parcalari tarafindan tutulabilecek bol giysiler giymeyin ve taki takmayin.
Kesilecek yuzeyi dikkatlice inceleyin; butun telleri ve diger yabancisim ve maddeleri temizleyin.
Aleti kullanmaya baslamadan once daima bicak, bicak vidalari ve kesme mekanizmasinin diger parcalarin asinip asinmadiklarini ve hasar gorup gormediklerini gozte kontrl edin. Hasar gormus vya asiri olcüde yipranmis kesme mekanizmasi ile hicbir zaman calismayin.

Aleti kullanmaya为重点 her defasinda uzatma kablosunu konrol edin ve gerekiyorsa degistirin. Akim kablosunu isiya, yaga ve keskin kenarl ciislere karsi koruyun.

■Acil durumlarda hizla durdurabilmek icin cit budama makinesinin ilgili kontrl mekanizmalarini iyice ogrenin.

Ctileri sadece gun isiginda veya cok iyaydinlatilmis kosullarda budayin.

Cit budama makinesini hiçbir zaman bozuk veya takilmamis koruyucu donanimla kullanmayin.

Cit budama makinesini calistirmadan once, kendisiyle birlikte teslim edilen butun tutamak ve koruyucu donanim takilmis oldugundan emini olun. Hicbir zaman eksik montajl veya uzerinde musaade edilmeyen degisiklikler yapilmis olan cit budama makinesini kullanmayin.

Cit budama makinesini daima iki elinizle kullanin.

Git budama makinesini hijbir zaman koruyucu donanimlarindan tutarak tasimayin.

Baglanti kablosunu calisma alaninizdan uzak tutun.

Cit budama makinesini kullanirken durus pozisyonunun daima gvenli ve dengeli olsun. Merdiven veya benzeri bir araç kullanirken bu hususa Özellikle dikkat edin.

Calismaya baslamadan once cevrenizi gozden gecirin ve gerekli onlemleri aln. Calisma sirasinda duyamayacaginiz tehlikelere karsti onlem alin.

Su durumlarda fişi prizden cekin:

• Kontrol islemlerinden, blokaji acmadan vya cit budama makinesinin kendebir calisma yapmadan once.
• Herhangi bir yabanci cisme temas ettikten sonra.
  Cit budama makinesinin hasar gorp ungmedigini
  kontrol edin ve gerekiyorsa bakima gonderin.
• Cit budama makinesi anomal titresim nedeniyle kontrol edilirken.
  Cit budama makinesinin guvenli bir bicimde calismasini givenceye almak icin butun somun, civata ve vidalarin gerektigi gibi sikilmis oldugundan emin olun.
  ■isiniz bittikten sonracit budama makinesini bicaigi kapattiktan sonra gvenli bir yerde saklayin. Ayrica cit budama makinesini kuru, cocuklarin erismeyercegi kadar yuksek veya kapali bir yerde saklayin.
  Güvenliginiz icin yipranmis ve hasar gormus parçalarıdehyşirin.
  Yeterli egitiminiz ve uzmanliginiz yoksa hicbir zaman aleti onarma girisiminde bulunmayin.
  Degistirilecek parcalarin Bosch kaynakl olmasina dikkat edin.

Teknik veriler

Cit budama makinesi AHS 400 - 24T AHS 480 - 24T AHS 550 - 24ST AHS 600 - 24ST

Siparis no. 3600 H48 0.. 3600 H48 1.. 3600 H48 2.. 3600 H48 3..

Giris gucu 550 W 550 W 600 W 600 W

Bostaki strok sayisi 1400/dak 1400/dak 1400/dak 1400/dak

Bıçak aralıgü 24 mm	24 mm 24 mm		24 mm
Kesme uzunluğu	400 mm	480 mm	550 mm	600 mm
Ağırkıngü	3,95 kg	4,05 kg	4,1 kg	4,2 kgy
Koruma sinifli	☐ / II	☐ / II	☐ / II	☐ / II

Cit budama makinesi AHS 650 - 24ST AHS 6000 PRO-T AHS 7000 PRO-T

Siparis no. 3600 H48 4.. 3600 H48 A.. 3600 H48 B..

Girigucu 600W700W700W

Usulune uygun kullanim

Bu alet; ev cevresindeki ve hobi bahçelerindeki Çitlerin ile calilarin kesilmesi ve dizeltimesi icin gelistirilmistir.

Giris

Elinizdeki kitapçikcit budama makinenize aitogr umontaj ve gvenli kullanima iliskin aciklama ve talimat icermektedir. Kitapçigin icindeki talimat hukumlere din dikkatice okumaniz, gvenliginiz ve veriml calismaniz bakimindan cok onemlidir.

Teslimat kapsami

Aletin buttun parcalarini ambalajindan dikkatli bir bicimde cikarin ve eksik olup olmadiklarini konrol edin:

• Cit budama makinesei
• Bicak muhafazasi
  Kullanma kilavuzu

Eger parcalar eksik veya hasarl ise lufen yetkili saticiniza basvurun.

Aletin elemanlari

1 Cit budama bicaigi
2 On tutamak el koruma parcasi
3 Anahtarlama kollu on tutamak
4 Havalandirma araliklari

5 Acma/kapama salterli arka tutamak

6 Sebeke fişi**
7 Bicak muhafazasi
8 Serinumarasi

**Ulkelere ozgu

Kullanim klavuzunda tanimlanan ve sekilleri gosterilen akesuarin mutlaka teslimat kapsaminda bulunmasi gerekmez!

Güvenliginiz lçin

Dikkat! Bakim ve temizlik islemlerinden once cit budama makinesini kapatin ve sebeke fisini prisden cekin. Ayni hukum, akim kablosunn hasar gormesi, kesilmesi veya sarilmasi durumunda da gecerlidir.

Cit budama makinesi kapatildiktan sonra da biçaklar saniyenin birkac onda biri kadar sure donmeye devam eder. Dikkat! Hareket halindeki biçaklara dokunmayin.

Elektrik emniyeti

Güvenligi artirmak 参数 aletiniz koruyucu izolasyonla donatlmis olup topraklama gerektirmez. Isletim gerilimi 230 V AC, 50 Hz'dir (AB üyesi olmayan ülkeer 参数 alet tipine gore 220 V, 240 V). Sadece musaade edilen uygun uzatma kablosu kullanin. Bu konulardaki bilgiyi yetkili saticinizdan veya servisinizden alabilirsiniz.

Sadece H05VV-F veya H05RN-F tipi baglanti kablosu kullanImalidir.

Güvenligi artirmak icin maksimum 30 mA'lik hatali akim FI salterinin (RCD) kullanilmasini oneririz. Bu FI salter her kullanimdan once kontrl edilmelidir.

GB'de satilmayan urunler icin aciklama: DIKKAT: Kendi guvenliginiz icin, aletinize takili bulunan fisin 6 uzatma kablosu 9 ile sekilde goruldugu gibi baglanmasi gereklidir.

Uzatma kablosunun kupleji piskürme suyuna karsi korunmali olmali, lastikten veya lastik kaplamadan yapilmigi olmalidir.

Uzatma kablosu bir gerginlik giderme tertibatu ile birlikte kullanilmalidir.

Baglanti kablosu hasar acisindan duzenli olarak kontrl edilmeli ve sadece iyi durumda iken kullanilmaldir.

Baglanti kablosu hasar gordugunde sadece yetkili bir Bosch servisinde onarilmaldir.

A Çalıstirma

Acma:

Arka tutamaktaki 5 açma/kapama salterine basin ve bu konumda tutun. Anahtarlama koluna 3 basin.

Kapama:

Anahtarlama kolunu 3 ve açma/kapama salterini 5 birakin.

Uyari: Bu alel; bçak sert bir cisim tarafindan bloke oldugunda motoru korumak amaciyla bir kayici kavrama ile donatilmistir.

Alet bloke olacak olursa, hemen kapatin ve blokaja neden olan cismi cikarmadan once sebeke baglanti fisini priszen cekin.

B D budama makinese ile calisma

Cit budama makinesini iki elinizle ve bedeninizden belli bir uzaklikta tutun. Durus pozisyonunuzun guvenli ve dengeli olmasina ozen gosterin.

Uzatma kablonuzu kendi omzunuz üzerinden
arkaya dokru uzatin ve kesme ilemi sirasinda
daima arka tarafa bulunmasina dikkat edin.
Kabloyu higbir zaman Çüt uzerine yatirmayın, aksi takdirde bıçaklar tarafindan tutulabilir.

Bu aletle kalinliklar 24 mm (34 mm, AHS 6000/7000 PRO-T) kadar olan dallar kesilebilir. Dallari bicaklara yonlendirmek icin, cet budama makinesini duzenli bir bicimde kesme hattinda ileriogr hu hareket ettin. Cift tarafi cet budama biagher iki yonden de kesme olanaq sunar veya pandul hareketeti saysinde bir taraftan oteki tarafaogrkusebilir.

Ctitlerin once yan tarafarini, sonra ust kenarlarini kesin.

Kenarlarda duzgün bir görtunj elde edebilmek 参数, asagidan yukari dokru gelisme yönunde kesmenizi öneririz. Yukaridan asagi dokru kesme yapacak olursaniz,ince allar disari dokru hareket eder ve citterde asiriince bolgeler ve delikler ortaya Çikabilir.

Son olarak ust kenari dizgün olarak kesebilmek icin,citin ustune gerekli yukseklique boydan boya bir ip gerin.

Örneğin tel gibi yabancı cisimlerin kesilmemesine dikkat edin,*cunku bu durumda bogak veya aletin tahrik mekanizması hasar,gorebilir.

Kesme periyotlari:

• Yaprakli Çitlerin Haziran ve Ekim aylarindo kesilmesinde yarıvardı.
• Igneli yaprakli Çtler Nisan ve Ağustos ayinda kesilmelidir.
  -Kozalaki bitkiler veya hizli geleisen diger bitkilerin Mayis ayindan itibaren yaklaşik her 6 haftada bir kesilmesinde yararvardir.
• Citi kesme islemi sekilde gosterildigi bicimde yapilmalidir.

Bakim ve temizlik

Bütün bakim islerinden once sebeke fişini prisden Çekin.

Uyari: Aleti uzun sure ve guvenli bicimde kullanabilmek icin asagidaki islemleri duzenli olarak yapin.

Cit budama makinesini; bicaagin gevsek veya hasarli olup olmadigi, parcalarin gevsek, asinmis veya hasarli olmadigi acilarindan kontrl edin.

Kapak, muhafaza ve koruyucu donanimlarinogrue ve usulune uygun olarak takilip takilmadiklarin kontrl edin. Gerekli onarim ve bakim islemlerini cit budama makinesini kullanmaya baslamadan once yapin.

Cit budama makineniz titiz uretim ve test yontemlerine ragmen ariza yapacak olursa, onarimi Bosch Elektrikli El Aletleri Yetkili Servislerinden birine yaptirin.

Bütün basvuru ve yedek parca siparislerinizde luttfen aletin 10 haneli siparis numarasini mutlaka belirtin!

Kesici bicağın bakimi ve temizligi

Bütun bakim islerinden once sebeke fisini prisden cekin.

Biçakla calisirken veya biçagi temizlerken daimakoruyucu is eldivenleri kullanin.

Her kullanimdan sonra biçagl temizleyin ve uzerine koruyucu yag puskurtun. Üzun sureli calismalarda duzenli araliklarla biçagl koruyucu yağla yagliamanizi oneririz.

Bicagin genel durumunu gozle kontrl edin. Cit budama bicagindaki 1 vidalarin sikolup olmadiklarini zaman zaman kontrl edin.

Bicak muhafazasin 7 bicak uzerine yerleştilmig olmasina dikkat edin.

Temizleme/Saklama

Cit budama makinesinin disini yumusak bir frca ve bezle temizleyin. Su,oczucu madde ve polisaj maddesi kullanmayin. Ozellikle motorun 4 havalandirma deliklerinde birikenler olmak uzere, alet uzerindeki butun kir ve pislikleri temizleyin.

Cit budama makinesini tocuklarin erisemeyegei, gvenli ve kuru bir yerde saklayin. Aletin uzerine报告显示bir sey koymayin.

Aksesuar

Bicak muhafazasi AHS 400 - 24T ....... 2 605 411 160

Bicak muhafazasi AHS 480 - 24T ....... 2 605 411 160

Bicak muhafazasi AHS 550 - 24ST... 2 605 411 208

Bicak muhafazasi AHS 600 - 24ST... 2 605 411 208

Bicak muhafazasi AHS 650 - 24ST... 2 605 411 158

Bicak muhafazasi

AHS 6000 PRO-T 2605411208

Bicak muhafazasi

AHS 7000 PRO-T 2605411158

Collecto AHS 400 - 24T 2608 005 112

Collecto AHS 480 - 24T. 2608 005 114

Collecto AHS 550 - 24ST 2608 005 115

Collecto AHS 600 - 24ST. 2608005115

Collecto AHS 650 - 24ST 2 608 005 113

Collecto AHS 6000 PRO-T. 2608 005 115

Collecto AHS 7000 PRO-T 2608 005 113

Yaglamamaddesi spreyi. 1609200399

Tutma bezi F 016 800 055

Koruyucu gozluk 2607990041

Koruyucu eldiven 2607000134

Hata arama

Asagidaki tablo hata olasilikarini ve bu hatalarin面目 giderilecegini gostermektedir. Eger bu hatalari kendiniz gideremiyorsaniz bir servise basvurun.

Dikkat: Hata arama isleminden once aleti kapatin ve fişi prisden cekin.

Hatalar Olası nedenler Giderilmesi
Çit budama makinesi ilevGPCmuyor	Elektrik akıml yokPriz bozukAkımblosu hasarlıSigorta bozuk	Akılmalhattaninecontrol edinDüzakirementnidenyin,gerekiyorsadehyegriftirinKabloyukontrol edin,gerekiyorsadehyegriftirinSigortayldehyegriftirin
Çit budama makinesi fasıllı olarakGPCmuyor	Akımblosu hasarlıDahili temassızık varAçma/kapamaşalteri bozuk	Kabloyukontrol edin,gerekiyorsadehyegriftirinYetcii Bosch Servisine basvurunYetcii Bosch Servisine basvurun
MotorGPCmuyor, ancakGPChareket etmiyor	Alet dahilinde hata Yetkili Bosch Servisi ne basvurun
Büçak asırlı Ölcüde ilen iyor	Büçaklar körleşmisBüçakta çizık ve kertikler varEksik yalıkana nedeniyle asınl sürtinme var	Çit budama bicağın biletinÇit budama bicağın kontrl attirinYağlama maddesi piskurtün

Tasfiye (atma)

Elektrikli alelteri, aksesuar ve ambalaj malzemesi cevreye zarar vermeyecek bicimde yeniden kazanim islemine tabi tutulmalidir.

Sadece AB üyesi ükeler icin:

Elektrikli alelerini evsel coplerin icine atmayin!

Kullanim omrunu tamamlamis

elektrikli ve elektronik aletlere ait

Avrupa yonergeleri 2002/96/AT ve

bunlarin ulusal yasalara uygulanmasi

uyarinca artik kullanilmasi mumkun olmayan elektrikli aleterleri ayri ayri toplanmak ve cevreye zarar vermeyecek yontemlerle tekrar kazanilmak zorundadir.

Müsteri servisi

Daginik görünus ve yedek parçalara iliskin bilgileri asagidaki sayfada bulabilirsiniz: www.bosch-pt.com

Ölçüm değerleri 2000/14/AT'e gore belirlemektedir (olçeme 1,60 m yükseklik ve 1 m mesafeden) ve EN 25 349.

Aletin, frekansa bagimi uluslararasi ses basinci seviyesi degerlendirme egrisi A'ya gore tipik gurultu seviyesi: Ses basinci seviyesi 82 dB (A) (AHS 400 - 24T / 480-24T / 550-24ST / 600 - 24ST / 650 - 24ST), 85 dB (A) (AHS 6000/7000 PRO-T). Calisma sirasindaki gurultu seviyesi 96 dB (A) (AHS 400 - 24T / 480-24T / 550-24ST / 600 - 24ST / 650 - 24ST), 99 dB (A) (AHS 6000/7000 PRO-T).

Tipik el/kol titresimi 2,5 m/s ^2 den duşuk.

Tek sorumlu olarak, bu urunun asaigidaki standartlara veya standart belgelerine uygun oldugunu benan ederiz: 89/336/AET, 98/37/AT, 2000/14/AT yonetmeligi hukumleri uyarinca EN (avrupa standartlari) 774, EN 50 144.

2000/14/AT: Garanti edilen gurultu emisyonu seviyesi LWA 98 dB (A) (AHS 400-24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 100 dB (A) (AHS 6000/7000 PRO-T) daha duşuktür. Uyguluk degerlendirme yontemi Ek V uyarınca.

Leinfelden, 01.10.2005.

Dr. Egbert Schneider Dr. Eckerhard Strötgen
