BRUKSANVISNING AHS 40024T BOSCH

Snitlaengde 650 mm 600 mm 700 mm

For din egen sikkerheds skyld

Slip koblingsgrebet 3 og start-stop-kontakten 5.

Vedligeholdelse og rengøring

Vedligeholdelse og rengøring af knivene

Sorg for at sikre, at knivbeskyttelsen 7 er anbragt på klippeknivene.

Rengøring/Opbevaring

Reservedelstegninger og informationer om reservedele vindes under: www.bosch-pt.com

Bosch Service Center for el-varktoj

Telegrafvej 3

2750 Ballerup

Service: [phone]
Fax [phone]
Teknisk vejledning: [phone]
Den direkte line: [phone]

Overensstemmelseserklaerig

Mälevaerdier beregnes iht. 2000/14/EF (1,60 m hójde, 1 m afstand) og EN 25 349.

Værktjets A-vurdereste stojniveau er typisk: Lydtrykniveau 82 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 85 dB (A) (AHS 6000/7000 PRO-T), lydeffektniveau 96 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 99 dB (A) (AHS 6000/7000 PRO-T).

Hand-arm-vibrationsniveauaet er typisk under 2.5m / s^2

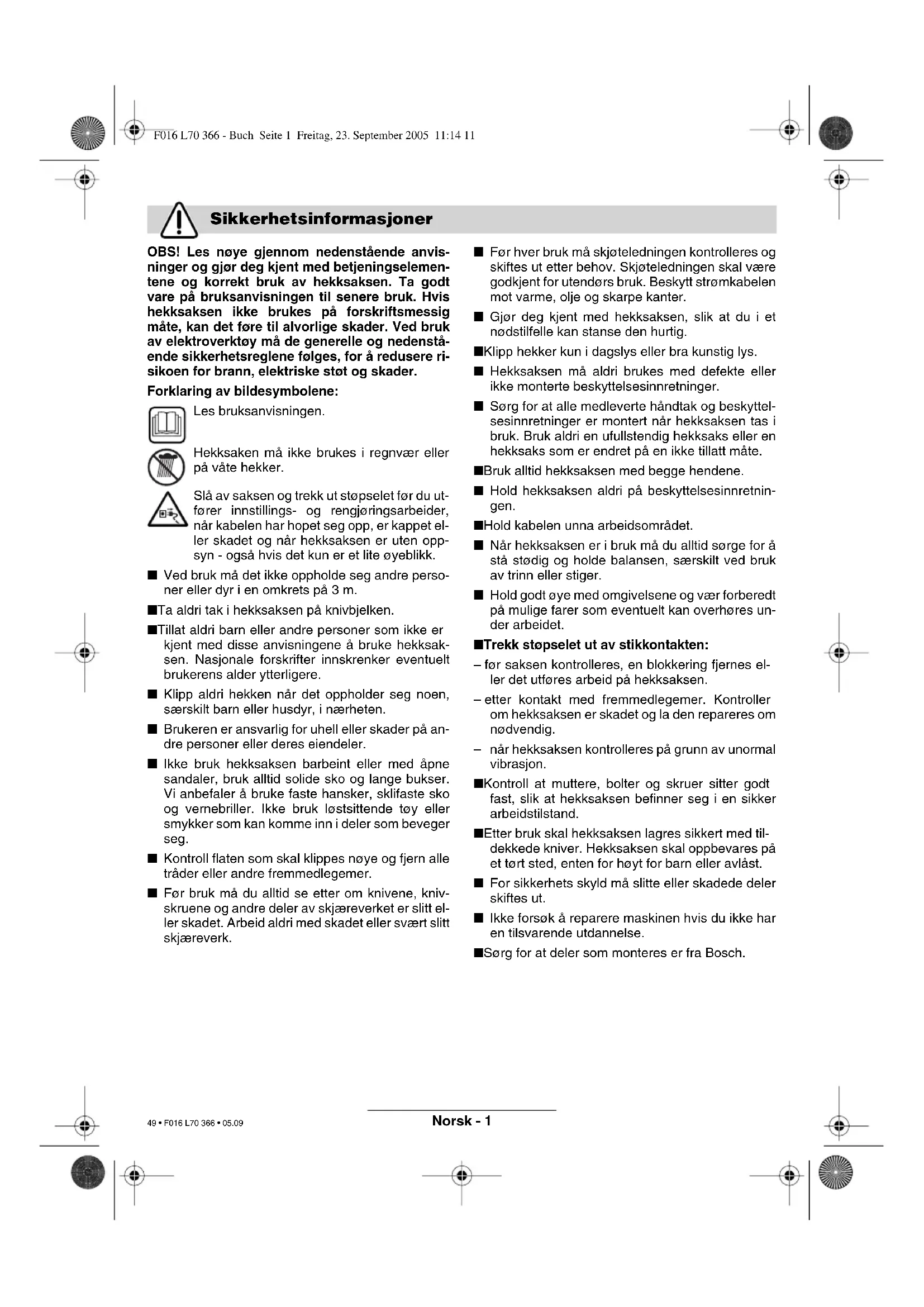

Sikkerhetsinformasjoner

OBS! Les noye gjennom nedenstaende anvisninger og gjor deg kjent med betjeningeselementene og korrekt bruk av hekksaksen. Ta godt varpe brauksanvisninger til senere bruk. Hvis hekksaksen ikke brukes på forskriftsmessig mate, kan det fore til alvorlige skader. Ved bruk av elektroverktoy ma de generelle og nedenstaende sikkerhetsreglene folges, for a redusere risikoen for brann, elektriske stot og skader.

Forklaring av bildesymbolene:

Les bruksanvisingen.

Hekksaken ma ikke brukes i regnvaer aller pa vate hekker.

Sla av saksen og trekk ut stopselet for du utforer innstillings- og rengjoringsarbeider, nár kabelen har hopet seg opp, er kappet ell er skadet og nár hekksaksen er uten oppsyn - ogsa hvis det kun er et lite oyeblikk.

Ved bruk ma det ikke oppholde seg andre personer eller dyr i en omkrets pa 3 m.
Ta aldri tak i hekksaksen pa knivbjelken.
Tillat aldri barn aller andre personer som/DDke er kjent med disse anvisingene a bruke hekksaksen. Nasjonale forskritter innskrenker eventuelt brukerens alder ytterligere.
■ Klipp aldri hekken nár det oppholder seg noen, saerskilt barn eller husdyr, i naerhen.
■ Brukeren er ansvarlig for uhell eller skader pa anre personer eller deres eiendeler.
Ikke bruk hekksaksen barbeint ell med apne sandaler, bruk alltid solide sko og lange bukser. Vi anbefaler a bruke faste hansker, skilaste sko og vernebriller. Ikke bruk Iostsittende toy eller smykker som kan komme inn i deler som beveger seg.
Kontroll flaten som skal klippes noye og fjern alle trader aller andre fremmedlegemer.
Før bruk ma du alltid se erter om knivene, knivskruene og andre deler av skjaereverket er slitt el-ler skadet. Arbeid aldri med skadet ell svaert slitt skjaereverk.

Ffor haver bruk ma skjoteledningen kontrolleres og skiftes ut etter behov. Skjoteledningen kal vare godkjent for utendors bruk. Beskytt stromkabelen mot varme, olje og skarpe kanter.
Gjor deg kjent med hekksaksen, sik at du i et nodstilfelle kan stanse den hurtig.
■Klipp hekker kun i dagslys aller bra kunstig lys.
Hekksaksen ma aldri brukes med defekte aller icke monterte beskyttelsessinnretninger.
Sorg for at alle medleverte handtak og beskyttel- sesinnretninger er monter nar hekksaksen tas i bruk. Bruk aldri en ufullstendig hekksaks aller en hekksaks som er endret pa en ikke tillatt mate.
■Bruk alltid hekksaksen med begge hendene.
■ Hold hekksaksen aldri pa beskyttelsessinnretningen.
■Hold kabelen unna arbeidsomradyet.
Nár hekksaksen er i bruk ma du alltid sorge for a sta stodig og holde balansen, saerskilt ved bruk av trinn ell er stiger.
■ Hold godt øye med omgivelsene og vær forberedt på mulige farer som eventuelt kan overhøres under arbeidet.
Trekk stopselet ut av stikkontakten:
-For saksen kontrolleres, en blokkering fjernes ell er det utfores arbeid pa hekksaksen.
-etterkontakt med fremmedlegemer. Kontroller om hekksaksen er skadet og la den repareres om nodvendig.
- nár hekksaksen kontrolleres på grunn av unormal vibrasjon.
■Kontroll at muttere, bolter og skruer sitter godt fast, sik at hekksaksen befinner seg i en sikker arbeidstilstand.
Etter bruk skal hekksaksen lagres sikkert med tildekkede kniver. Hekksaksen skal oppbevares pa et tort sted, enten for hoyt for barn eller avlast.
■ For sikkerhets skyld mä slitte aller skadede deler skiftes ut.
Ilke forsok a reparere maskinen hvis du/DDke har en tilsvarende utdannelse.
Sorg for at deler som monteres er fra Bosch.

Tekniske data

Hekksaks AHS 400 - 24T AHS 480 - 24T AHS 550 - 24ST AHS 600 - 24ST

Bestillingsnummer 3600 H48 0..3600 H481..3600 H482..3600 H483..

Opptatt effekt 550 W 550 W 600 W 600 W

Tomgangsturtall 1400 min -1 1400 min-1 1400 min-1

Knivavstand 24 mm 24 mm 24 mm

Klippelengde 400 mm 480 mm 550 mm 600 mm

Vekt 3,95 kg 4,05 kg 4,1 kg 4,2 kg

Beskyttelesesklasse /II 11 /I

Hekksaks AHS 650 - 24ST AHS 6000 PRO-T AHS 7000 PRO-T

Bestillingsnumber 3600 H48 4.. 3600 H48 A.. 3600 H48 B..

Opptatt effekt 600 W 700 W 700 W

Tomgangsturtall 1400 min -1 1500 min-1 1500 min-1

Knivavstand 24 mm 34 mm 34 mm

Klippelengde 650 mm 600 mm 700 mm

Vekt 4,25 kg 4,1 kg 4,2 kg

Beskyttesesklasse /II /II /II

Formalsmessig bruk

Maskinen er beregnet til klipping og stussing av hekker og busker i private hager.

Innledning

Denne handboken inneholder anvisninger om riktig montering og sikker bruk av hekksaksen. Det er viktig at du leser noye gjennom disse anvisingene.

Dette ingar i leveransen

Ta alle maskindelene forsiktig ut av emballasjen og kontroller om de er komplete:

• Hekksaks
• Knivbeskyttelse
  Bruksanvisning

**forskjellig fra land til land

bruksanvisningen inngar畸形 alltid i leveransen.

For din sikkerhet

OBS! For det utfores vedlikeholds-ller ren-gjoringsarbeider ma hekksaksen slas av og stopselet trekkes ut. Det samme gelder nár stromkabelen er skadet, kuttet i ellher har hopet seg opp.

Etter at hekksaken ble slatt av, fortsetter knivene a bevege seq i brokdelen av et sekund.

OBS! Ikke berør kniver som beveger seg.

Elektrisk sikkerhet

Maskinen er verneisolert for din egen sikkerhet og trenger ingen jording. Driftsspenningen er pa 230 V AC, 50 Hz (for icke-EU land 220 V, 240 V avhengig av modellen). Bruk kun godkjente skjoteledninger. Informasjoner fär du av et Bosch serviceverksted.

Det ma kun brukes skjoteledninger av typen H05VV-F eller H05RN-F.

For ekstra sikkerhet anbefales det Å bruke en jordfeilbryter (RCD) med en jordfeilstrom pa 30 mA. Denne jordfeilbryteren bør kontrolleres for haverbruk.

Informasjon forprodukter som icke selges i GB: OBS:For din egen sikkerhet er det nodvendig at stopselet pa maskinen 6 forbinds med skjoteledening 9, som vist pa bildet.

Sammenkoblingsstedet til skjoteledningen ma vare beskyttet mot sprut, vare av gummi erer med gummiortrekk.

Skjoteledningen ma brukes med en strekkavlastening.

Tilkoblingsledningen mä med javne mellomrom kontroleres med hensyn til skader og mä kun brukes i en bra tilstand.

Hvis tilkoblingsledningen er skadet ma den kun repareres av et autorisert Bosch-verksted.

A Igangsetting

Innkobling:

Trykk pa-/av-bryteren pa bakre handtak 5 og hold den trykt innate. Trykk koblingsspak 3.

Utkobling:

Slipp koblingssspak 3 og pa-/av-bryter 5.

Merk: Maskinen er utstyrt med en slurekobling som beskytter motoren mot skader, hvis kniven blokkeres av en hard gjenstand.

Hvis maskinen blokkerer, ma du sla den av straks og trekke ut stopselet for du fjerner gjenstanden.

B D Berid med hekksaksen

Hold hekksaksen med begge hender og i god avstand fra kroppen din. Sorg for a sta stodig.

Legg skjoteledningen bakover over din egen skulder og pass pa at den alltid er bak under klippingen. Legg ledningen aldri over hekken, der denlett kankommen inn i knivene.

Det kan klippes grener opp til en tykkelse pa maksimalt 24mm (34 mm, AHS 6000/7000 PRO-T). For aforegreneneinnmotknivene,mahekksaksenbevegesjevnt fremoverp skjaerlinjen.Den dobbelt-sidige knivbjelken muliggjor skjaering i begge retninger erler med pendelbevegelser fra den ene siden til den andre.

Klipp fsigma sidene phekken og deretter overkanten.

For a fá sidene rette, anbefaler vi à klippe i vokseret-ningen nedenfra og oppover. Hvis det klippes oven-fra og nedover, beveger de tynnere grenene seg ut-over, slik at det kan oppsta tynne steder erll hull.

For til slutt a klippe overkanten rett, Ionner det seg a spenne en snor i nodvendig hoyde over hele hekkens lengde.

Pass pā at det ikke klippes gjenstander som f. eks.
träder, for disse kan skade knivene eller drivverket.

Klippetid:

Løvhekker bør helst klippes i Juni og oktober.
- Nåretrehekker i april og august.
- Koniferer og andre hurtigvoksende hekker fra mai ca. hver 6 uke.
- Hekken skal klippes i en form som vist på bildet.

Vedlikehold og rengjøring

For alle vedlikeholdsarbeider utfores ma stopselet trekkes ut.

Merk: Utfor falgende servicearbeider med jevne mellomrom, for a sikre en lang og paitelig bruk.

Kontroller hekksaksen med hensyn til Åpenlyse defekter, som en lös, uthengt eller skadet knivbjelke, lost feste og slitte eller skadede komponenter.

Kontroller om dekslene og beskyttesesinnretninqene er intakte og riktig montert. Nodvendige reparasjoner erller vedlikeholdarbeider ma utfores for hekksaksen tas i bruk.

Hvis hekksaksen en gang skulle svikte til tross for omhyggelige produksjons- og kontrollmetoder, ma reparasjonen utfores av et autorisert serviceverksted for Bosch-elektroverktoy.

Ved alle foresponsler og reservedelsbestlinger ma du absolutt oppgi maskinens 10-sifrede bestillings- nummer.

Vedlikethold og rengjoring av knivene

For alle vedlikeholdsarbeider utfores ma stopselet trekkes ut.

Bruk hansker ved handtering ell er renjoring av knivene.

Etter haveruk ma knivene rengjores og spraytes med en beskyttelsesoje.Ved arbeid over lengre tid anbefaler vi a smore knivene med beskyttelsesoje med jevne mellomrom.

Kontroller knivenes tilstand visuelt. Kontroller at skruene sitter godt fast i knivbjelke 1.

Sorg for at knivbeskyttelse 7 er satt pa knivene.

Rengjoring/Lagring Tilbehør

Renngjør hekksaksens ytre deler med en myk borste og en klut. Bruk ikke vann, lsemidler og polermidler. Fjern all smuss, særskilt pa motorens ventilasjonsspalter 4.

Oppbevar hekksaksen pa et sikkert, tort sted og util-gjengelig for barn. Ikke sett andre gjenstander pa hekksaksen.

Knivbeskyttelse AHS 400 - 24T. 2605 411 160

Knivbeskyttelse AHS 480 - 24T. 2605 411 160

Knivbeskyttelse AHS 550 - 24ST. 2605 411 208

Knivbeskyttelse AHS 600 - 24ST. 2605 411 208

Knivbeskytelse AHS 650 - 24ST. 2 605 411 158

Knivbeskyttelse AHS 6000 PRO-T ....2 605 411 208

Knivbeskytse AHS 7000 PRO-T 2605 411 158

Collecto AHS 400 - 24T. 2608 005 112

Collecto AHS 480-24T 2608005114

Collecto AHS 550 - 24ST 2608 005 115

Collecto AHS 600 - 24ST. 2608005115

Collecto AHS 650-24ST 2608005113

Collecto AHS 6000 PRO-T. 2608 005 115

Collecto AHS 7000 PRO-T. 2608 005 113

Smorestoff-spray 1609200399

Klut F 016 800 055

Beskyttesesbriller. 2607990041

Vernehansker 2607000134

Feilsøking

Nedenstäende tabell viser feilsymptomer og mulig utbedring av feil, his maskinen en gang skulle svekte. Hvis du ikke kan lokalisere og utbedre problemet, ma du henvende deg til service-verkstedet.

OBS! For feilsokingen utfores ma maskinen slas av og stopselet trekkes ut.

Symptomer Mulig ørsak Utbedring
Hekksaksen fungerer ikke Ingen	strømtilførselDefekt stikkontaktSkadet strømkabelDefekt sikring	Kontroller strømtilførselenForsøk en annen strømkilde, skifteventuelt utKontROLLER kabelen, skift eventuelt utShift ut sikringen
Hekksaksen arbeider med avbrudd	Skadet strømkabelIntern løskontaktPå-/av-bryteren er defekt	Kontroller kabelen, skift eventuelt utGå til et Bosch-serviceverkstedGå til et Bosch-serviceverksted
Motoren:gå, knivene stårstille	Intern feil Gå til et Bosch-serviceverksted
Knivene blir varme Kniven er buttHakk i knivenFor sterk friksjon på grunn av manglende smøring		Få knivbjelkene sliptFå knivbjelken kontrollertSprøyt med smøreolje

Deponering

Elektroverktoy, tilbehör og emballasje ma leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Jf. det europeiske direktivet 2002/96/EF vdr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover ma gammelt

elektroverktoy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Kundeservice

Eksplosjonstegninger og informasjoner om resededer finner du under: www.bosch-pt.com

Robert Bosch A/S

Trollaasveien 8

Postboks 10

1414 Trollaasen

Kundekonsulent. [phone]

Fax [phone]

Samsvarserklaring

Mäleverdier funnet i samsvar med 2000/14/EF (1,60 m hoyde, 1 m avstand) og EN 25 349.

Det typiske A-bedomte stovnivaret for maskinen er: Lydtrykkniva: 82 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 85 dB (A) (AHS 6000/7000 PRO-T). Lydstyrkeniva: 96 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 99 dB (A) (AHS 6000/7000 PRO-T).

Den typiske hand-arm-vibrasjonen er lavere enn 2,5m / s^2

Vi overtar ansvaret for at dette produit er i overensstemmelse med folgende standarder eller standard-dokumenter: EN 774, EN 50 144 i samsvar med bestemmelsene i direktivene 89/336/EOF, 98/37/EF, 2000/14/EF.

2000/14/EF: Den garanterte lydstyrken IwA er lavere enn 98 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 100 dB (A) (AHS 6000/7000 PRO-T). Bedommelsesmetode for samsvar se vedlegg V.

Leinfelden, 01.10.2005.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Rett til endringer forbeholds
