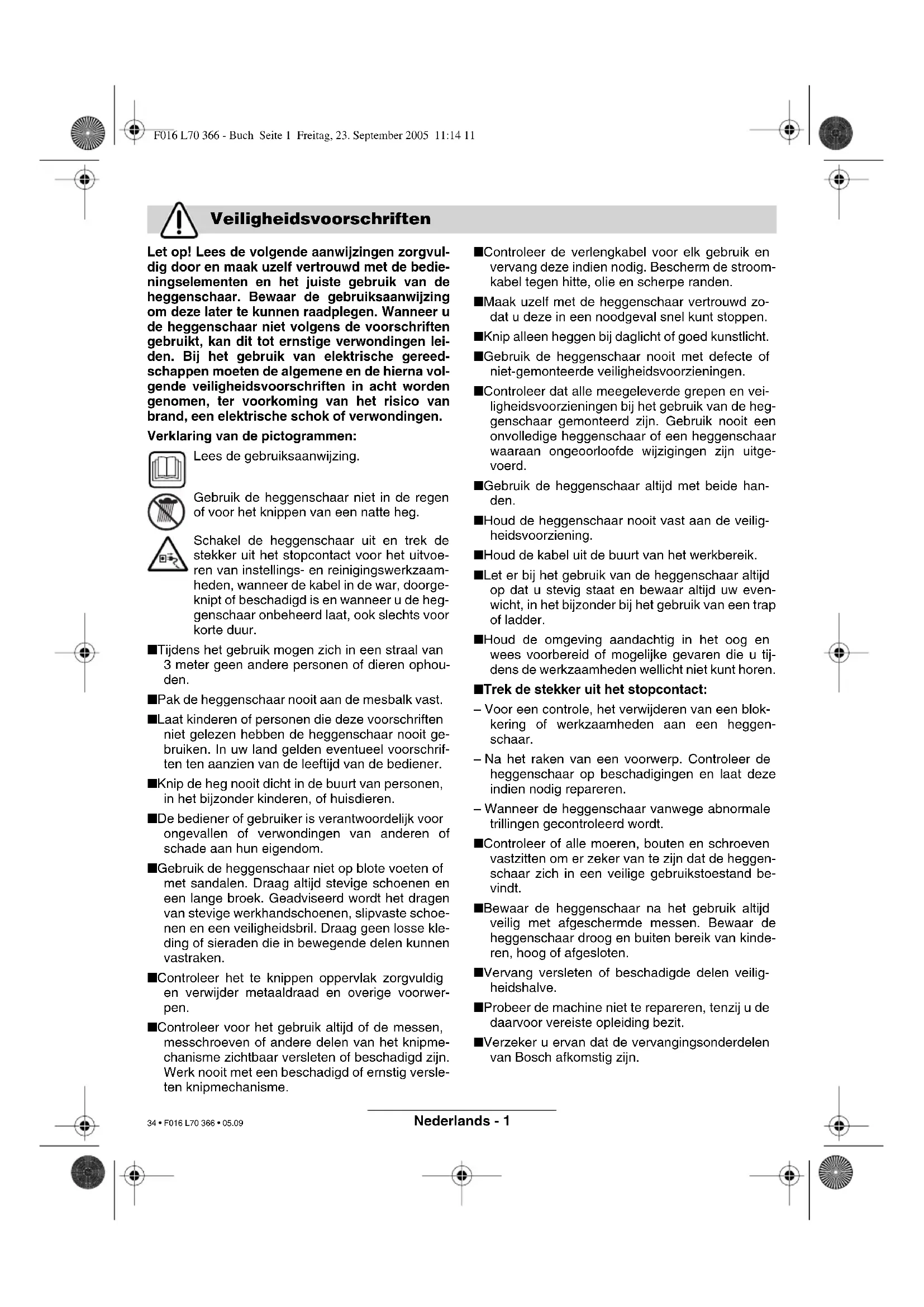

(AHS 6000/7000 PRO-T). Procedimento di valuta- zione della conformità secondo appendice V. Leinfelden, 01.10.2005. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division Con riserva di modifiche Il motore è in moto, le lame da taglio restano ferme Errore interno Rivolgersi ad un’officina specializzata Bosch Le lame diventano troppo calde Lame smussate La lama ha delle tacche Troppo attrito per via della mancanza di lubrificazione Far affilare le lame Far controllare le lame Spruzzare utilizzando olio lubrificante Problema Possibili cause Rimedi Smaltimento Centro di Assistenza Clienti Dichiarazione di conformità F016 L70 366 - Buch Seite 5 Freitag, 23. September 2005 11:14 11 33 • F016 L70 366 • 05.09Nederlands - 1 Let op! Lees de volgende aanwijzingen zorgvul- dig door en maak uzelf vertrouwd met de bedie- ningselementen en het juiste gebruik van de heggenschaar. Bewaar de gebruiksaanwijzing om deze later te kunnen raadplegen. Wanneer u de heggenschaar niet volgens de voorschriften gebruikt, kan dit tot ernstige verwondingen lei- den. Bij het gebruik van elektrische gereed- schappen moeten de algemene en de hierna vol- gende veiligheidsvoorschriften in acht worden genomen, ter voorkoming van het risico van brand, een elektrische schok of verwondingen. Verklaring van de pictogrammen: Lees de gebruiksaanwijzing. Gebruik de heggenschaar niet in de regen of voor het knippen van een natte heg. Schakel de heggenschaar uit en trek de stekker uit het stopcontact voor het uitvoe- ren van instellings- en reinigingswerkzaam- heden, wanneer de kabel in de war, doorge- knipt of beschadigd is en wanneer u de heg- genschaar onbeheerd laat, ook slechts voor korte duur. ■ Tijdens het gebruik mogen zich in een straal van 3 meter geen andere personen of dieren ophou- den. ■ Pak de heggenschaar nooit aan de mesbalk vast. ■ Laat kinderen of personen die deze voorschriften niet gelezen hebben de heggenschaar nooit ge- bruiken. In uw land gelden eventueel voorschrif- ten ten aanzien van de leeftijd van de bediener. ■ Knip de heg nooit dicht in de buurt van personen, in het bijzonder kinderen, of huisdieren. ■ De bediener of gebruiker is verantwoordelijk voor ongevallen of verwondingen van anderen of schade aan hun eigendom. ■ Gebruik de heggenschaar niet op blote voeten of met sandalen. Draag altijd stevige schoenen en een lange broek. Geadviseerd wordt het dragen van stevige werkhandschoenen, slipvaste schoe- nen en een veiligheidsbril. Draag geen losse kle- ding of sieraden die in bewegende delen kunnen vastraken. ■ Controleer het te knippen oppervlak zorgvuldig en verwijder metaaldraad en overige voorwer- pen. ■ Controleer voor het gebruik altijd of de messen, messchroeven of andere delen van het knipme- chanisme zichtbaar versleten of beschadigd zijn. Werk nooit met een beschadigd of ernstig versle- ten knipmechanisme. ■ Controleer de verlengkabel voor elk gebruik en vervang deze indien nodig. Bescherm de stroom- kabel tegen hitte, olie en scherpe randen. ■ Maak uzelf met de heggenschaar vertrouwd zo- dat u deze in een noodgeval snel kunt stoppen. ■ Knip alleen heggen bij daglicht of goed kunstlicht. ■ Gebruik de heggenschaar nooit met defecte of niet-gemonteerde veiligheidsvoorzieningen. ■ Controleer dat alle meegeleverde grepen en vei- ligheidsvoorzieningen bij het gebruik van de heg- genschaar gemonteerd zijn. Gebruik nooit een onvolledige heggenschaar of een heggenschaar waaraan ongeoorloofde wijzigingen zijn uitge- voerd. ■ Gebruik de heggenschaar altijd met beide han- den. ■ Houd de heggenschaar nooit vast aan de veilig- heidsvoorziening. ■ Houd de kabel uit de buurt van het werkbereik. ■ Let er bij het gebruik van de heggenschaar altijd op dat u stevig staat en bewaar altijd uw even- wicht, in het bijzonder bij het gebruik van een trap of ladder. ■ Houd de omgeving aandachtig in het oog en wees voorbereid of mogelijke gevaren die u tij- dens de werkzaamheden wellicht niet kunt horen. ■ Trek de stekker uit het stopcontact: – Voor een controle, het verwijderen van een blok- kering of werkzaamheden aan een heggen- schaar. – Na het raken van een voorwerp. Controleer de heggenschaar op beschadigingen en laat deze indien nodig repareren. – Wanneer de heggenschaar vanwege abnormale trillingen gecontroleerd wordt. ■ Controleer of alle moeren, bouten en schroeven vastzitten om er zeker van te zijn dat de heggen- schaar zich in een veilige gebruikstoestand be- vindt. ■ Bewaar de heggenschaar na het gebruik altijd veilig met afgeschermde messen. Bewaar de heggenschaar droog en buiten bereik van kinde- ren, hoog of afgesloten. ■ Vervang versleten of beschadigde delen veilig- heidshalve. ■ Probeer de machine niet te repareren, tenzij u de daarvoor vereiste opleiding bezit. ■ Verzeker u ervan dat de vervangingsonderdelen van Bosch afkomstig zijn. Veiligheidsvoorschriften F016 L70 366 - Buch Seite 1 Freitag, 23. September 2005 11:14 11 34 • F016 L70 366 • 05.09Nederlands - 2 De machine is bestemd voor het knippen en snoeien van heggen en struiken in de tuin voor particulier ge- bruik. Dit handboek bevat voorschriften over de juiste montage en het veilig gebruik van uw heggen- schaar. Het is belangrijk dat u deze aanwijzingen zorgvuldig leest. Neem alle delen van de machine voorzichtig uit de verpakking en controleer deze op volledigheid: – Heggenschaar – Mesbescherming – Gebruiksaanwijzing Neem contact op met uw leverancier wanneer onderdelen ontbreken of beschadigd zijn. 1 Mesbalk 2 Handbescherming voor voorste greep 3 Voorste greepbeugel met schakelhendel 4 Ventilatieopeningen 5 Achterste greep met aan-/uitschakelaar 6 Netstekker** 7 Mesbescherming 8 Serienummer **verschilt per land In de gebruiksaanwijzing afgebeeld en beschreven toebehoren wordt niet altijd standaard meegeleverd. Elektrische veiligheid Uw machine is voor extra veiligheid geïsoleerd en heeft geen aarding nodig. De bedrijfsspanning be- draagt 230 V AC, 50 Hz (voor niet-EU-landen 220 V of 240 V, afhankelijk van de uitvoering). Gebruik al- leen goedgekeurde verlengkabels. Informatie krijgt u bij uw Bosch klantenservice. Technische gegevens Heggenschaar AHS 400 - 24T AHS 480 - 24T AHS 550 - 24ST AHS 600 - 24ST Bestelnummer 3 600 H48 0.. 3 600 H48 1.. 3 600 H48 2.. 3 600 H48 3.. Opgenomen vermogen 550 W 550 W 600 W 600 W Onbelast aantal knipbewegingen 1400 min

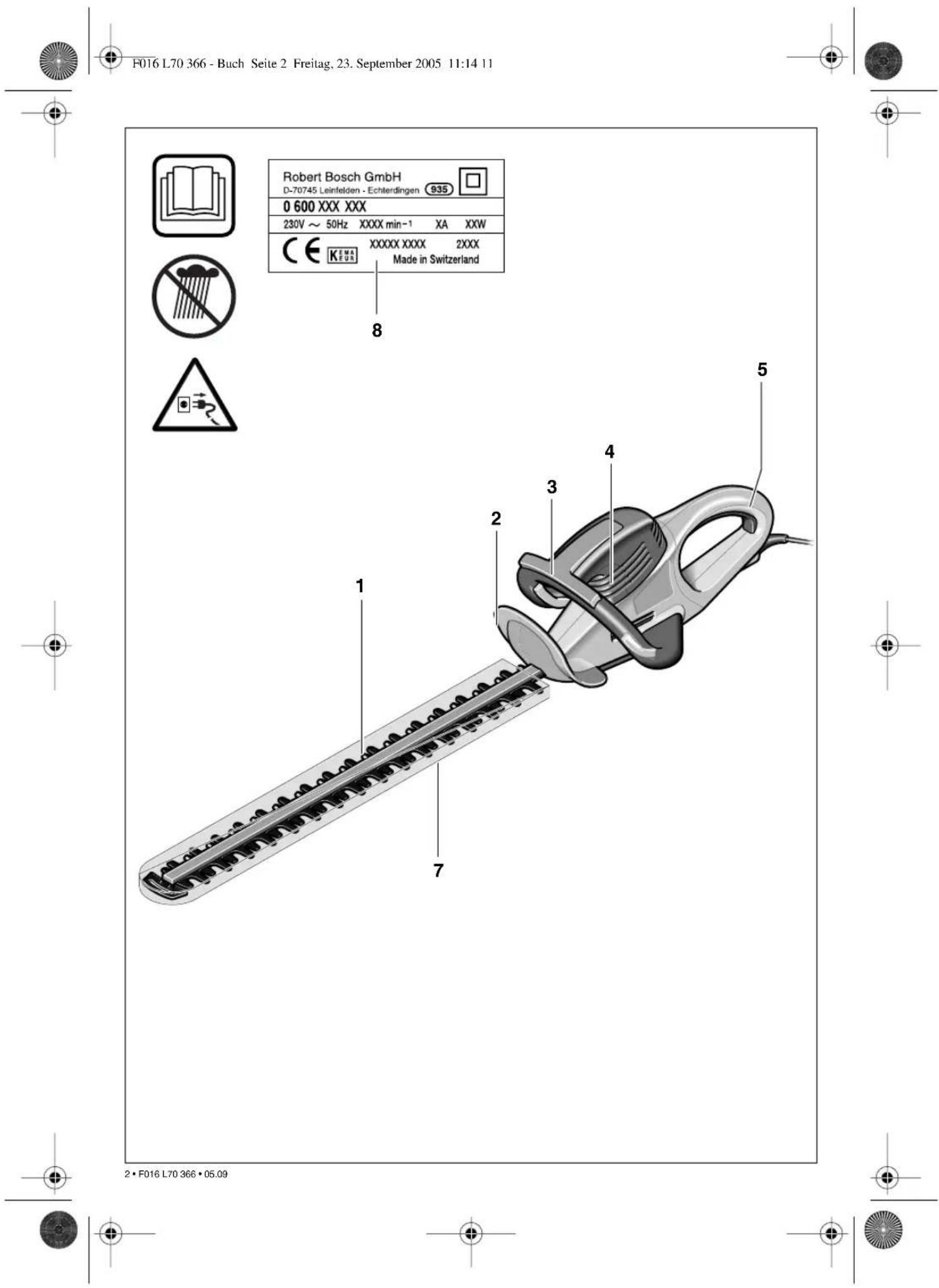

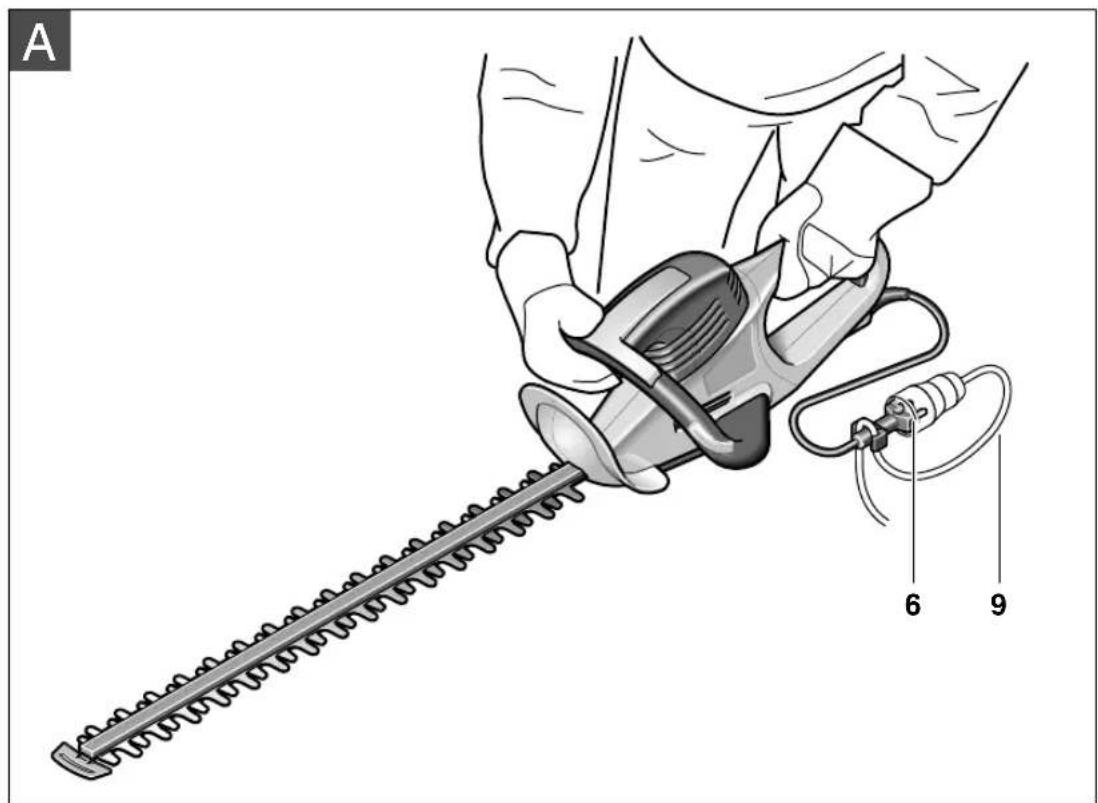

Messenafstand 24 mm 34 mm 34 mm Kniplengte 650 mm 600 mm 700 mm Gewicht 4,25 kg 4,1 kg 4,2 kg Veiligheidsklasse / II / II / II Gebruik volgens bestemming Inleiding Meegeleverd Bestanddelen van de machine Voor uw veiligheid Let op! Schakel de heggenschaar uit en trek de stekker uit het stopcontact voor het uitvoe- ren van onderhouds- en reinigingswerkzaam- heden. Hetzelfde geldt wanneer de stroomka- bel beschadigd, doorgesneden of in de war is. Nadat de heggenschaar is uitgeschakeld, be- wegen de messen nog een fractie van een se- conde verder. Voorzichtig! Raak bewegende messen niet aan. F016 L70 366 - Buch Seite 2 Freitag, 23. September 2005 11:14 11 35 • F016 L70 366 • 05.09Nederlands - 3 Er mogen alleen verlengkabels van het type H05VV-F of H05RN-F worden gebruikt. Voor nog meer veiligheid wordt het gebruik van een foutstroomschakelaar (reststroomapparaat) met een afslagstroom van maximaal 30 mA geadvi- seerd. De foutstroomschakelaar moet voor elk ge- bruik worden gecontroleerd. Opmerking voor producten die niet in Groot-Brit- tannië worden verkocht: LET OP: Voor uw veilig- heid is het nodig dat de aan de machine aange- brachte stekker 6 zoals op de afbeelding weergege- ven met de verlengkabel 9 wordt verbonden. De stekker van de verlengkabel moet tegen spatwa- ter bestemd zijn en uit rubber bestaan of met rubber bekleed zijn. De verlengkabel moet met een trekontlasting wor- den gebruikt. De aansluitkabel moet regelmatig op beschadigin- gen worden gecontroleerd en mag alleen in een goede toestand worden gebruikt. Wanneer de aansluitkabel beschadigd is, mag deze alleen door een erkende Bosch-werkplaats worden gerepareerd. Inschakelen: Druk de aan-/uitschakelaar op de achterste greep 5 in en houd deze vast. Druk op de schakelhendel 3. Uitschakelen: Laat de schakelhendel 3 en de aan-/uitschakelaar 5 los. Opmerking: De machine is voorzien van een slip- koppeling die de motor tegen beschadiging be- schermt als het mes door een hard voorwerp ge- blokkeerd wordt. Als de machine blokkeert, dient u deze onmiddellijk uit te schakelen en de stekker uit het stopcontact te trekken voordat u het voorwerp verwijdert. Houd de heggenschaar met beide handen vast en op een afstand van uw lichaam. Zorg ervoor dat u stevig staat. Leg de verlengkabel over uw eigen schouder naar achteren en let erop dat deze tijdens het knippen al- tijd achter blijft. Leg de kabel nooit over de heg. Deze kan daar tijdens het knippen gemakkelijk door de messen worden meegenomen. Er kunnen takken met een dikte van maximaal 24 mm (34 mm, AHS 6000/7000 PRO-T) worden geknipt. Beweeg de heggenschaar gelijkmatig langs de kniplijn voorwaarts om de takken naar de messen te voeren. Dankzij de dubbelzijdige mesbalk kunt u in beide richtingen knippen of door pendelbewegin- gen van de ene naar de andere kant. Knip eerst de zijkanten van de heg en vervolgens de bovenkant. Geadviseerd wordt om met de groeirichting mee van onderen naar boven te knippen om de zijkanten recht te krijgen. Wanneer u van boven naar beneden knipt, bewegen dunne takken naar buiten. Daardoor ontstaan kale plekken of gaten. Span een richtsnoer over de hele lengte van de heg op de vereiste hoogte om als laatste de bovenkant gelijkmatig te knippen. Let erop dat u niet in een voorwerp knipt, bijvoor- beeld metaaldraad, omdat dit het mes of de aandrij- ving kan beschadigen. Kniptijd: – Een loofhoutheg knipt u het best in juni en okto- ber. – Een naaldhoutheg in april en augustus. – Coniferen en alle snelgroeiende heggen vanaf mei ongeveer elke zes weken. – Knip heggen in een vorm zoals op de afbeelding weergegeven. Trek altijd voor onderhoudswerkzaamhe- den de stekker uit het stopcontact. Opmerking: Voer de volgende onderhoudswerk- zaamheden regelmatig uit zodat u verzekerd bent van een lang en probleemloos gebruik. Controleer de heggenschaar regelmatig op klaarblij- kelijke gebreken, zoals een losse, versleten of be- schadigde mesbalk, losse bevestiging of versleten of beschadigde onderdelen. Controleer of de afschermingen en veiligheidsvoor- zieningen intact en correct gemonteerd zijn. Nood- zakelijke reparaties en onderhoudswerkzaamheden moeten voor het gebruik van de heggenschaar wor- den uitgevoerd. Wanneer de heggenschaar ondanks zorgvuldige productie- en testprocédés toch defect raakt, moet de reparatie door een erkende klantenservice voor Bosch elektrische gereedschappen worden uitge- voerd. Vermeld bij vragen en bestellingen van vervan- gingsonderdelen altijd het bestelnummer van 10 cijfers van de machine. Ingebruikneming Werkzaamheden met de heggenschaar

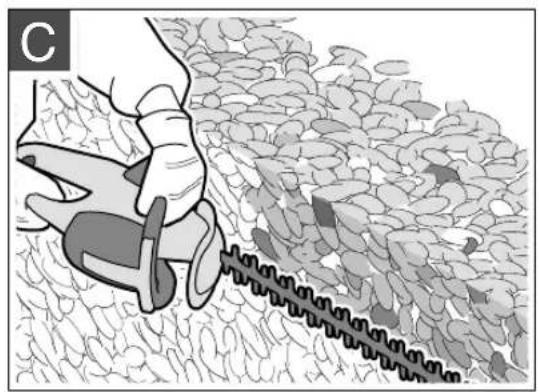

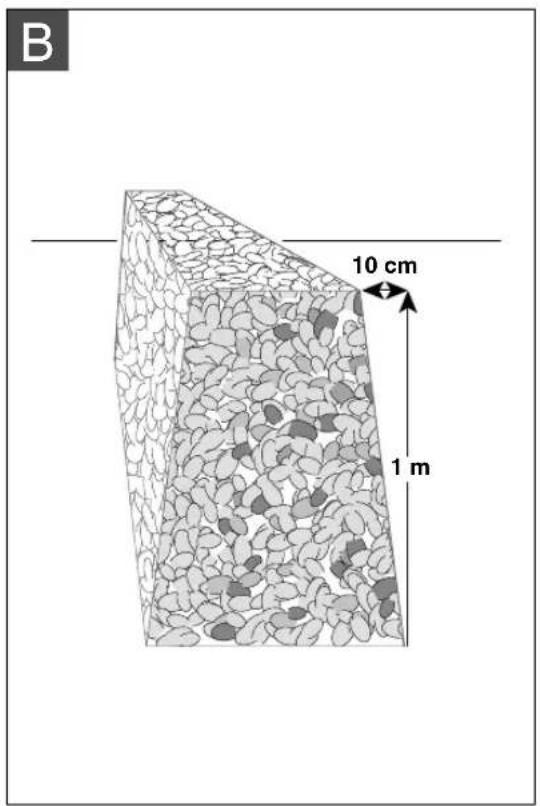

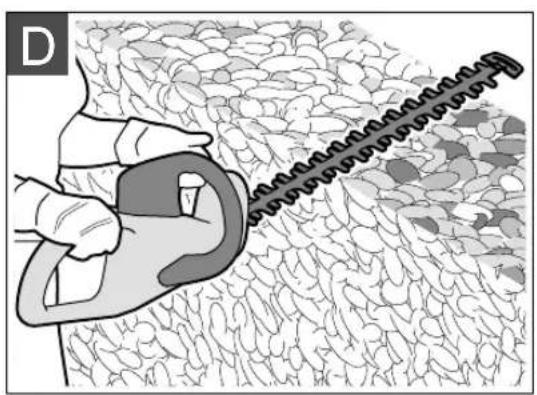

B C D Onderhoud en reiniging F016 L70 366 - Buch Seite 3 Freitag, 23. September 2005 11:14 11 36 • F016 L70 366 • 05.09Nederlands - 4 Trek altijd voor onderhoudswerkzaamhe- den de stekker uit het stopcontact. Draag handschoenen bij het hanteren en reinigen van de knipmessen. Reinig de knipmessen na elk gebruik en behandel deze met beschermende oliespray. Geadviseerd wordt om tijdens langdurige werkzaamheden de knipmessen regelmatig met beschermende oliespray te smeren. Controleer de toestand van de knipmessen op zicht- bare gebreken. Controleer of de schroeven in de mesbalk 1 stevig vastzitten. Controleer dat de mesbescherming 7 op de knip- messen is aangebracht. Reinig de buitenkant van de heggenschaar met be- hulp van een zachte borstel en een doek. Water, op- losmiddelen en polijstmiddelen mogen niet gebruikt worden. Verwijder alle verontreinigingen. Reinig in het bijzonder de ventilatie-openingen 4 van de motor. Bewaar de heggenschaar op een veilige en droge plaats, buiten bereik van kinderen. Plaats er geen andere voorwerpen op. Mesbescherming AHS 400 - 24T........ 2 605 411 160 Mesbescherming AHS 480 - 24T........ 2 605 411 160 Mesbescherming AHS 550 - 24ST .... 2 605 411 208 Mesbescherming AHS 600 - 24ST .... 2 605 411 208 Mesbescherming AHS 650 - 24ST .... 2 605 411 158 Mesbescherming AHS 6000 PRO-T ....................................... 2 605 411 208 Mesbescherming AHS 7000 PRO-T ....................................... 2 605 411 158 Collecto AHS 400 - 24T........................... 2 608 005 112 Collecto AHS 480 - 24T........................... 2 608 005 114 Collecto AHS 550 - 24ST........................ 2 608 005 115 Collecto AHS 600 - 24ST........................ 2 608 005 115 Collecto AHS 650 - 24ST........................ 2 608 005 113 Collecto AHS 6000 PRO-T..................... 2 608 005 115 Collecto AHS 7000 PRO-T..................... 2 608 005 113 Smeermiddelspray ..................................... 1 609 200 399 Opvangdoek .................................................. F 016 800 055 Veiligheidsbril

Werkhandschoenen................................... 2 607 000 134 De volgende tabel geeft een overzicht van storingsverschijnselen en geeft aan hoe u problemen kunt oplos- sen wanneer uw machine niet goed werkt. Neem contact op met uw servicewerkplaats wanneer u het pro- bleem niet zelf kunt verhelpen. Let op: Schakel de machine uit en trek de stekker uit het stopcontact voordat u op zoek gaat naar de fout. Onderhoud en reiniging van de knipmessen Reinigen/bewaren Toebehoren Problemen oplossen Symptoom Mogelijke oorzaak Oplossing Heggenschaar werkt niet Geen stroom Stopcontact defect Stroomkabel beschadigd Zekering defect Controleer de stroomvoorziening Controleer de stroombron en probeer eventueel een andere Controleer de kabel en probeer even- tueel een andere Vervang de zekering Heggenschaar werkt met onderbrekingen Stroomkabel beschadigd Intern los contact De aan-/uitschakelaars zijn defect Controleer de kabel en probeer even- tueel een andere Breng de kettingzaag naar een Bosch-reparatiewerkplaats Breng de kettingzaag naar een Bosch-reparatiewerkplaats Motor loopt, messen blij- ven stilstaan Interne fout Breng de kettingzaag naar een Bosch-reparatiewerkplaats Messen worden heet Messen bot Mes heeft kerf of breuk Te veel wrijving wegens ontbrekende smering Laat de mesbalk slijpen Laat mesbalk controleren Besproeien met smeerolie F016 L70 366 - Buch Seite 4 Freitag, 23. September 2005 11:14 11 37 • F016 L70 366 • 05.09Nederlands - 5 Elektrische gereedschappen, toebehoren en ver- pakkingen moeten op een voor het milieu verant- woorde wijze worden hergebruikt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elek- tronische oude apparaten en de om- zetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische ge- reedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden herge- bruikt. Explosietekeningen en informatie over vervan- gingsonderdelen vindt u op: www.bosch-pt.com Nederland ✆ ........................................................ +31 (0)76 / 5795454 Fax ........................................................ +31 (0)76 / 5795494 E-Mail: Gereedschappen@nl.bosch.com België ✆ .......................................................... +32 (0)70 / 225565 Fax .......................................................... +32 (0)70 / 225575 E-Mail: outillage.Gereedscha@be.bosch.com Meetwaarden vastgesteld volgens 2000/14/EG (1,60 m hoogte, 1 m afstand) en EN 25 349. Het A-gewaardeerde geluidsdrukniveau van de ma- chine bedraagt kenmerkend: geluidsdrukniveau 82 dB (A) (AHS 400 - 24T / 480 - 24T / 550-24ST /

Wij verklaren op eigen verantwoording dat dit product voldoet aan de volgende normen en normatieve documenten: EN 774, EN 50 144 vol- gens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG, 2000/14/EG. 2000/14/EG: Het gegarandeerde geluidsvermogen- niveau L
