KULLANIM KILAVUZU SW C704IP.2 PT SMARTWARES

Este dispositivo tiene una garantía limitada de 3 año. Consulte las condiciones de la garantía en: www.smartwares.eu. C704IP.2 kılavuzu C704IP.2 ağ kamerasını satın aldığınız için teşekkür ederiz. Kameranızı mümkün olduğunca hızlı ve kolay kullanabilmeniz için kullanmadan önce bu kılavuzu dikkatle gözden geçirmenizi öneririz. Bu kullanma talimatının resimlerini önce bu bölümde bulacaksınız. www.smartwares.eu74

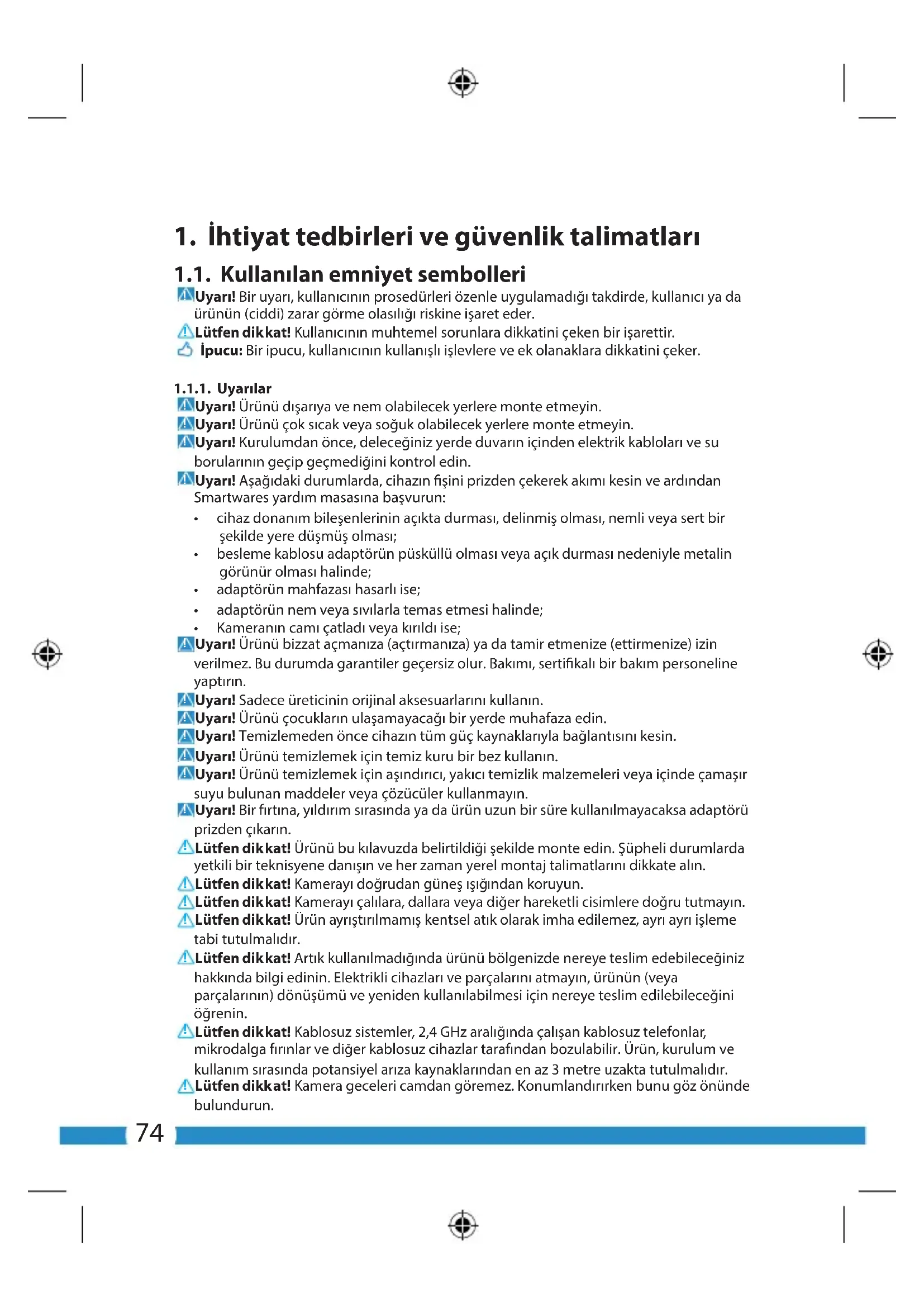

1. İhtiyat tedbirleri ve güvenlik talimatları

1.1. Kullanılan emniyet sembolleri

Uyarı! Bir uyarı, kullanıcının prosedürleri özenle uygulamadığı takdirde, kullanıcı ya da ürünün (ciddi) zarar görme olasılığı riskine işaret eder.

Lütfen dik kat! Kullanıcının muhtemel sorunlara dikkatini çeken bir işarettir. İpucu: Bir ipucu, kullanıcının kullanışlı işlevlere ve ek olanaklara dikkatini çeker.

Uyarı! Ürünü dışarıya ve nem olabilecek yerlere monte etmeyin.

Uyarı! Ürünü çok sıcak veya soğuk olabilecek yerlere monte etmeyin.

Uyarı! Kurulumdan önce, deleceğiniz yerde duvarın içinden elektrik kabloları ve su borularının geçip geçmediğini kontrol edin.

Uyarı! Aşağıdaki durumlarda, cihazın şini prizden çekerek akımı kesin ve ardından Smartwares yardım masasına başvurun:

• cihaz donanım bileşenlerinin açıkta durması, delinmiş olması, nemli veya sert bir şekilde yere düşmüş olması;

• besleme kablosu adaptörün püsküllü olması veya açık durması nedeniyle metalin görünür olması halinde;

• adaptörün mahfazası hasarlı ise;

• adaptörün nem veya sıvılarla temas etmesi halinde;

• Kameranın camı çatladı veya kırıldı ise;

Uyarı! Ürünü bizzat açmanıza (açtırmanıza) ya da tamir etmenize (ettirmenize) izin verilmez. Bu durumda garantiler geçersiz olur. Bakımı, sertikalı bir bakım personeline yaptırın.

Uyarı! Sadece üreticinin orijinal aksesuarlarını kullanın.

Uyarı! Ürünü çocukların ulaşamayacağı bir yerde muhafaza edin.

Uyarı! Temizlemeden önce cihazın tüm güç kaynaklarıyla bağlantısını kesin.

Uyarı! Ürünü temizlemek için temiz kuru bir bez kullanın.

Uyarı! Ürünü temizlemek için aşındırıcı, yakıcı temizlik malzemeleri veya içinde çamaşır suyu bulunan maddeler veya çözücüler kullanmayın.

Uyarı! Bir fırtına, yıldırım sırasında ya da ürün uzun bir süre kullanılmayacaksa adaptörü prizden çıkarın.

Lütfen dik kat! Ürünü bu kılavuzda belirtildiği şekilde monte edin. Şüpheli durumlarda yetkili bir teknisyene danışın ve her zaman yerel montaj talimatlarını dikkate alın.

Lütfen dik kat! Kamerayı doğrudan güneş ışığından koruyun.

Lütfen dik kat! Kamerayı çalılara, dallara veya diğer hareketli cisimlere doğru tutmayın.

Lütfen dik kat! Ürün ayrıştırılmamış kentsel atık olarak imha edilemez, ayrı ayrı işleme tabi tutulmalıdır.

Lütfen dik kat! Artık kullanılmadığında ürünü bölgenizde nereye teslim edebileceğiniz hakkında bilgi edinin. Elektrikli cihazları ve parçalarını atmayın, ürünün (veya parçalarının) dönüşümü ve yeniden kullanılabilmesi için nereye teslim edilebileceğini öğrenin.

Lütfen dik kat! Kablosuz sistemler, 2,4 GHz aralığında çalışan kablosuz telefonlar, mikrodalga fırınlar ve diğer kablosuz cihazlar tarafından bozulabilir. Ürün, kurulum ve kullanım sırasında potansiyel arıza kaynaklarından en az 3 metre uzakta tutulmalıdır.

Lütfen dikk at! Kamera geceleri camdan göremez. Konumlandırırken bunu göz önünde bulundurun.75

C704IP.2 bir yerel ağ, bir İnternet bağlantısı veya Elro App “ELRO INSTALL” aracılığıyla izleme görüntülerini akıllı telefonunuzda izlemenizi sağlayan bir izleme kamerasıdır. C704IP.2 gerek bir ethernet kablosuna gerekse de bir Wi-Fi bağlantı noktasına bağlanabilir. İki elektrikli döner eksen size kamerayı 360 derece döndürme olanağı sağlar. Bunu tamamen otomatik olarak da yapabilirsiniz. Kamera kızılötesi LED'ler ile donatılmıştır ve hem gündüz hem de gece video ve ses kayıtları yapabilir. Kamera ayrıca bir hareket algılama düzeneği ile donatılmıştır ve bir I/O bağlantı noktası aracılığıyla devreye sokulabilir.

3. Teknik özellikleri

3.1. Genel ürün özellikleri Sensör: 1/4” Renkli CMOS Sensörü IR objektif: f: 6 mm, F 2.0 Görüş açısı: 60 derece Minimum ışık gücü: 0,5Lüks @ F2.0 Video sıkıştırma: MJPEG Saniye başına kare: 15fps(VGA), 30fps(QVGA) Güç kaynağı: 230VAC/5VDC/2A Adaptör Enerji tüketimi: 5W (Maks.) Sıcaklık: 0°C ~ 55°C (32°F~131°F) Minimum sistem gereksinimleri CPU: 2.0 GHZ veya daha y Bellek: 256 MB veya Ekran kartı: 64 MB veya üzeri Desteklenen işletim sistemleri: Windows 98/ME/2000/XP/Vista/7/8 Desteklenen tarayıcılar: IE6.0-10.0, Firefox, Safari, Google Chrome Desteklenen mobil cihaz OS: iOS 4.3 ve üzeri / Android 2.1 ve üzeri Sertikasyon: CE, FCC, RoHS, R&TTE Garanti: Sınırlı 3-yıllık garanti 3.2. Önemli parçalar

3. Sökülebilir anten

8. Kullanıcı kılavuzu

2. Ethernet bağlantı noktası76

3. I/O bağlantı noktası

4.1. Kameranın bağlanması

• Anteni anten bağlantısına vidalayın

DC bağlantı noktasına adaptör kablosunu bağlayın. Sonra adaptör şini prize takın.

• Birlikte teslim edilen ethernet kablosunu, kameranın ağ bağlantı noktasına bağlayın

. Ethernet kablosunun diğer ucunu yönlendiricinize bağlayın. Kamera ağa bağlandığında, ethernet bağlantı noktasının yeşil LED’i yanacaktır. Kameranın ön tarafındaki LED de yanıp sönmeye başlayacaktır. IP kameranızı akıllı telefonunuz ya da bilgisayarınız ile kontrol edebilirsiniz. Akıllı telefonuz ile kullanım için 4.2 no’lu paragrafa ve bilgisayarınıza kurulum için 4.3 no’lu paragrafa gidin. 4.2. Akıllı telefon kullanımı için ayarlar

Dikkat! “ELRO INSTALL” uygulamasını kullanabilmek için, internet bağlantısına sahip bir akıllı telefon gerekmektedir.

Dikkat! QR kodunu taramak için barkodu tarayabilen bir uygulamaya ihtiyacınız vardır. Kameranızın ayarlarını Android üzerinden yapmak için bölüm 4.2.1 gidin. Kameranızın ayarlarını iOS üzerinden yapmak için bölüm 4.2.2 gidin.

• Google Play’den “Elro Install” uygulamasını indirin ve kurun.

• Uygulamayı başlatın. Uygulamanın giriş ekranı görüntülenecektir.

• “Click here to add camera” öğesini seçin. “Add camera” menüsü görüntülenecektir.

• “Scan” düğmesine dokunun.

Ardından kameranızın altındaki QR kodunu tarayın. Kodu “UID” alanına elle girmeyi de tercih edebilirsiniz.

Bu kodu IP kameranızın üstünde QR kodunun altında bulacaksınız.

• Ardından “Security Code” alanına 000000 kodunu girin.

• “Name” alanına kameranıza atamak istediğiniz ismi girin.

• Ardından “OK” tuşuna dokunun.

Kameranız artık telefonunuza eklenmiştir ve uygulamanızın giriş ekranında görüntülenecektir.

Burada kameranın bağlı olup (ONLINE)

olmadığını (OFFLINE) görebilirsiniz.

• App Store’dan “Elro Install” uygulamasını indirin ve kurun.

• Uygulamayı başlatın. Uygulamanın giriş ekranı görüntülenecektir.

• “Add camera” seçeneğine dokunun.

“Add camera” menüsü görüntülenecektir.

• “QR code” seçeneğine dokunun.

Ardından kameranızın altındaki QR kodunu tarayın.

• Kodu elle girmeyi de tercih edebilirsiniz. Bunun için “Add” düğmesine dokunun.

Ardından kameranızın kodunu “UID” alanına girin.

Bu kodu IP kameranızın üstünde QR kodunun altında bulacaksınız.

• Ardından “Password” alanına kodunu girin 000000.

• “Name” alanına kameranıza atamak istediğiniz ismi girin.

• Ardından “Save” düğmesine dokunun.

Kameranız artık uygulamanıza eklenmiştir ve uygulamanızın giriş ekranında görüntülenecektir.

Burada kameranın bağlı olup (Online)

olmadığını (Oine) görebilirsiniz.

• Kameranızın yerleştirilmesine dair talimatlar için bakınız bölüm 4.6.

• Kameranızın uygulama yardımıyla kullanımına dair talimatlar için bakınız bölüm 5. 4.3. Kameranızın bilgisayarınıza kurulumu

• Birlikte verilen CD-ROM'u bilgisayarınıza yerleştirin.

• CD'ROM'da “IPCamSetup.exe”yi başlatın.

• İki kez “İleri” tuşuna basarak kurulumu başlatın.

• Kurulumu “Bilgisayarı yeniden başlat” düğmesine basarak tamamlayın. IP kamera aracı şimdi bilgisayarınıza kurulmuştur. Kısayolu masa üstünde bulacaksınız.

Lütfen dik kat! Bu kısayolu silmeyin! Bunu yaparsanız, IP kamera aracını yeniden yüklemeniz gerekir. 4.4. Kameranız ile bağlantı yapma

Lütfen dik kat! IP kameranın tüm işlevlerinden yararlanabilmek için Internet Explorer 6 veya üzerini kullanmalı (32 bit) ve ActiveX modunu seçmelisiniz. Diğer web tarayıcılarında resim veya ses kayıtları yapmanız mümkün değildir.

Lütfen dik kat! ActiveX modunu seçerseniz, henüz görüntünüz olmayabilir. Bu durumda aşağıdaki işlemleri yapınız:

• Internet Explorer'da şu adımları takip edin: Araçlar-> İnternet seçenekleri-> Güvenlik ayarları ->Güvenlik düzeyi

• Engellenmiş seçenekleri, ActiveX denetimleri ve eklenti uygulamaları altındaki “Başvuru”dan değiştirin. “Başvuru” seçeneği yoksa “Etkinleştir” seçeneğini işaretleyin. Ayrıca bakınız:

İpucu: Varsayılan web tarayıcınızdan farklı bir web tarayıcısı kullanmak istiyorsanız, linki açık olan tarayıcıdan istediğiniz tarayıcıya kopyalayın.

• IP kamera aracını masaüstünüzdeki “IP camera tool” kısayolu ile başlatın. IP kamera aracı, ağınıza bağlı olan IP kameralarını otomatik olarak arar. Bir pencere açılır

. Bu pencerede tüm IP kameralarınız görüntülenir. Hiçbir kamera bağlı değil ise pencere boştur.

• Kullanmak istediğiniz kameranın üzerini çift tıklayın. Varsayılan web tarayıcınızda, kullanıcı adınızın sorulacağı bir kimlik penceresi açılır.

• Kullanıcı adı için "admin" sözcüğünü girin ve “oturum aç” simgesini tıklayın. Parola girmeniz gerekmez. Bir seçim menüsü açılır

. Aşağıdaki seçenekler arasından seçim yapabilirsiniz: ActiveX modu: Internet Explorer78 Server Push modu: Safari, Firefox ve Google Chrome VLC modu: Internet Explorer, Safari, Firefox, Google Chrome ve Opera

Lütfen dik kat! VLC modu için VLC player’ı yüklemeniz gerekir. Cep telefonunda oturum açma: Bir mobil tarayıcı ile erişim

• Web tarayıcınıza uygun seçeneğin altındaki “Sign In” üzerine tıklayın. Şimdi Network Kamera tarayıcı ekranında oturum açtınız

. Bu ekran aracılığıyla kameranızı ve kamera ayarlarını yönetebilirsiniz. (bakınız, bölüm 6) 4.5. Kameranız ile kablosuz bir bağlantı yapma

Lütfen dik kat! Kablosuz bir bağlantı ayarlamak için kameranız, ayarlama sırasında, birlikte teslim edilen ethernet kablosu ile ağınıza bağlı olmalıdır.

Lütfen dik kat! Kameranız ile kablosuz bir bağlantı sağlamanız için kablosuz bir yönlendiriciye ihtiyacınız vardır.

Lütfen dik kat! Yönlendiricinin bir parolası varsa, bu parolayı bilmeniz gerekir.

• Network Kamera tarayıcısı ekranında

“Network” sekmesini tıklayın. Bir ayar listesi (settings) görüntülenir

• Kablosuz Lan Ayarları’nı seçin: Kablosuz Lan Ayarları ekranda görüntülenir.

• Kablosuz Lan Ayarları ekranında iki kez “scan” simgesini tıklayın. Kullanılabilir kablosuz ağların bir listesi görüntülenir.

• Kablosuz ağınızı tıklayın.

• Kablosuz ağınızda bir parola yoksa ‘submit’ tuşuna basın.

• Kablosuz ağınızın bir parolası varsa, parolanızı şifrelemeye göre “Share Key” veya “key1”den sonra yazmalısınız.

• Bundan sonra ‘submit’ tuşuna basın. Kamera 'submit' tuşuna bastığınızda kendiliğinden başlar. Bu yaklaşık 30 saniye sürer.

• Bilgisayar yeniden başlatıldıktan sonra tarayıcınızı ve kamera aygıtınızı kapatın.

• Ağ kablosunu kameradan çıkartın.

• IP kamera aracını açın ve kameranızın adresini tıklayın. Kameranızı şimdi kablosuz kullanabilirsiniz.

• Kameranız kamera aracı penceresinde durmuyorsa, farenin sağ tuşu ile araç penceresini tıklayın, bundan sonra “refresh camera list” seçeneğini tıklayın. 4.6. Kameranın montajı

Lütfen dik kat! Kuruluma başlamadan önce, kameranın seçilen yerde düzgün çalıştığından emin olun. Kamerayı düz bir yüzeyin üzerine yerleştirebilir ya da seçtiğiniz bir yere vidalayabilirsiniz. Kamerayı gerek ayağı ile birlikte gerekse ayaksız olarak monte edebilirsiniz.

4.6.1. Kameranın ayaksız monte edilmesi

• Kamerayı istediğiniz yüzeye monte etmek için birlikte verilen vidalardan ikisini birbirlerinden 68 mm kadar aralıklı olacak şekilde vidalayın.

Lütfen dik kat! Zeminin, vidalamak için çok sert olması halinde, bunun için delik delmeniz ve birlikte teslim edilen vida yuvalarını kullanmanız gerekir.79

• Kamerayı vidalara takmak için kamera altındaki iki yuvayı kullanın.

4.6.2. Kameranın ayakla birlikte monte edilmesi

• Ayaktaki menteşeyi gevşeyene kadar çevirin.

• Ayak açısını istediğiniz gibi ayarlayın. Menteşeyi bundan sonra tekrar takın.

• Kamerayı istediğiniz yüzeye, birlikte verilen vidalardan ikisiyle vidalayın.

Lütfen dik kat! Zeminin, vidalamak için çok sert olması halinde, bunun için delik delmeniz ve birlikte teslim edilen vida yuvalarını kullanmanız gerekir.

• Sonra kamerayı ayağın altındaki düğme yardımıyla ayağa vidalayın.

5. Kameranızın akıllı telefon üzerinden

kontrolü Kamera(ları)nızın ELRO INSTALL uygulaması aracılığı ile akıllı telefonunuza bağlandığından emin olun (bkz. bölüm 4.1 ve 4.2). 5.1. Android akıllı telefonunuzdan kamera görüntülerini izleyebilirsiniz

• Uygulamanın giriş ekranında kontrol etmek istediğiniz kameraya dokunun.

Kameradan alınan görüntü akıllı telefonunuzda görünecektir.

• Kamera görüntüsünü yakınlaştırmak ve uzaklaştırmak veya kaydırmak için parmağınızı ekran üzerinde kaydırın.

Dikkat! Görüntü alamıyorsanız internet bağlantınız yeterince hızlı olmayabilir. Bu durumda kamera görüntüsünün çözünürlüğünü değiştirin (bkz. bölüm 5.1.1) Kamera ekranı bir takım seçenekler sunar:

• Kamera görüntüsünden anlık görüntü almak için “Snapshot”

• Ses ayarlarınızı değiştirmek için “mute/listen/speak”

5.1.1. Kameranızın ayarlarının Android akıllı telefonunuzdan değiştirilmesi

• Uygulamanızın giriş ekranında kontrol etmek istediğiniz kameranın yanındaki ok tuşuna dokunun.

Seçenekleri içeren bir menü açılacaktır.

• “Edit camera” düğmesine, ardından da “Advanced settings” düğmesine dokunun.

“Advanced settings” ekranı açılır.

“Advanced settings” ekranında kameranın bazı özelliklerini değiştirebilirsiniz. Temel fonksiyonlar aşağıda açıklanmıştır: Modify security code

: Burada kameranızın güvenlik kodunu değiştirebilirsiniz. Varsayılan kod: 000000. Video Quality

: Kameranızın çözünürlüğünü ayarlayın. Yavaş bir kablosuz bağlantınız varsa, bu ayara daha düşük bir değer atayın. 5.2. iPhone’unuzdan kamera görüntüsünün izlenmesi

• Uygulamanın giriş ekranında kontrol etmek istediğiniz kameraya dokunun.

Kameradan alınan görüntü akıllı telefonunuzda görünecektir.

• Kamera görüntüsünü yakınlaştırmak ve uzaklaştırmak veya kaydırmak için parmağınızı ekran üzerinde kaydırın.

Dikkat! Görüntü alamıyorsanız internet bağlantınız yeterince hızlı olmayabilir. Bu durumda kamera görüntüsünün çözünürlüğünü değiştirin (bkz. bölüm 5.2.1)80 Kamera ekranı bir takım seçenekler sunar:

• Kamera görüntüsünden anlık görüntü almak için “Snapshot”

• Ses ayarlarınızı değiştirmek için “mute/listen/speak”

5.2.1. Kameranızın ayarlarının iPhone’unuzdan değiştirilmesi

• Uygulamanızın giriş ekranında kontrol etmek istediğiniz kameranın yanındaki ok tuşuna dokunun.

Seçenekleri içeren bir menü açılacaktır.

“Advanced settings” ekranında kameranızın bir takım özelliklerini değiştirebilirsiniz. Temel fonksiyonlar aşağıda açıklanmıştır: Security code

: Burada kameranızın kodunu ayarlayın. Varsayılan kod:

: Kameranızın çözünürlüğünü ayarlayın. Yavaş bir kablosuz bağlantınız varsa, bu ayara daha düşük bir değer atayın.

6. Kameranızın bilgisayar üzerinden

Kameranızı bilgisayarınızdan yönetebilmek için web tarayıcınız ile “Network Kamerasında” oturum açmalısınız (bakınız bölüm 4.4). Bu ekran kameranın

denetim masasını, birkaç sekme

bir ayar menüsü ve kamera dönüşünü belirleyebileceğiniz bir kontrol panelini içermektedir.

“live video” sekmesini seçtiğiniz takdirde kumanda panosunu kullanabilirsiniz. Bu kumanda panosu aşağıdaki seçenekleri sunar: Oynat: Kamera görüntülerinizi canlı olarak izlemek için “Play” tuşuna basın. Durdur: Kamera görüntülerinizi canlı olarak görmek için “Stop” tuşuna basın. Kayıt: Bir kayıt yapmak için “Record” tuşuna basın. Kaydı durdurmak için tekrar record tuşuna basın.

Lütfen dik kat! Kayıt yapabilmek için “Other” sekmesinde, kayıtların depolanacağı yeri belirtmeniz gerekir. Bu,6.2.3 bölümünde açıklanmıştır. Ses: Sesi etkinleştirmek için “Audio” tuşuna basın. Sesi sonlandırmak için tekrar audio tuşuna basın. 6.2. Sekmeler

Sekmeler, kameranızı (kameralarınızı) yönetmek için çok sayıda seçenek sunmaktadır. Bu kılavuzda en önemli fonksiyonlar ele alınmıştır. Özel ayarlar hakkında daha fazla bilgi edinmek isterseniz, size CD-ROM'daki kılavuza bakmanızı öneririz.

Ayarlanan kameranın görüntülerini izlemek için live video sekmesini tıklayın.81

Kablosuz Lan Ayarları: Böylece kameranıza kablosuz erişimi ayarlayabilirsiniz. Bu konuda daha fazla bilgiyi 4.5

bölümünde bulabilirsiniz. DDNS Servis ayarları: Böylece kameranıza İnternet üzerinden erişim sağlayabilirsiniz. Bu konuda daha fazla bilgi için CD- ROM’daki kılavuza başvurmalısınız.

Lütfen dik kat! Resimlerinizi Windows 7, 8 veya Vista’da kaydetmeden önce, Internet Explorer’da aşağıdaki güvenlik ayarını belirlemelisiniz. Bu ayarı belirlerken, Network Kamerası ekranının Internet Explorer’ınızda açık olduğundan emin olun.

• Şu adımları izleyin: Araçlar -> İnternet seçenekleri -> Güvenlik-> Güvenilir web siteleri

• Ekranda sunucu doğrulaması seçeneğini (https:) uit. Sonra "Ekle" düğmesine basın.

• Internet Explorer'ı yeniden başlatın. Path ayarları: “Path settings” seçeneğinden, kamera ile çektiğiniz resimleri nereye kaydetmek istediğinizi seçin

6.3. Kameranın kanal listesine genel bakış

Kanal genel görünümü ile aynı anda birden fazla bağlı kamera görüntülerini izleme olanağınız vardır. 6.4. Kameranın menü ayarları

Bu menü içinde kameranın resim ayarlarını uyarlayabilirsiniz: Çözünürlük, kare hızı, parlaklık ve kontrast. 6.5. Kontrol paneli kamera rotasyonu

Kamera kontrol paneli size kamera yönünü elle ve otomatik olarak ayarlama olanağı verir.

6.5.1. Kamera açısının elle ayarlanması

• Kamerayı istediğiniz yöne döndürmek için ok tuşlarını kullanın.

6.5.2. Kamera açısının otomatik olarak ayarlanması

• Kamerayı yatay veya dikey döndürmek için yatay veya dikey kontrol tuşuna basın.

7. Temizlik ve bakım

Uyarı! Temizlemeden önce cihazın tüm güç kaynaklarıyla bağlantısını kesin. Cihazlar bakım gerektirmez, bu nedenle açılmamalıdır. Cihazı açarsanız garanti geçersiz olacaktır. Cihazların sadece dış tarafını yumuşak, kuru bir bez veya fırça ile temizleyin.82

Malzeme, aksesuarlar veya ambalajın üzerinde bulunan sembol, bu ürünün evsel atık olarak işleme tabi tutulamayacağını gösterir. Cihazı AB içinde, eski elektrikli ve elektronik cihazların geri dönüşümü için toplama noktası ve diğer Avrupa ülkelerinde, kullanılmış elektrikli ve elektronik cihazların geri dönüşümü için özel olarak öngörülmüş toplama sistemleri yoluyla imha edin. Cihazı doğru şekilde imha ederek, aksi halde eskimiş cihazların neden olabileceği çevre ve toplum sağlığı için oluşabilecek muhtemel riskleri önlemeye katkıda bulunabilirsiniz. Malzemelerin geri dönüşümü doğal kaynakların korunması için katkıda bulunur. Bu nedenle eski elektrikli ve elektronik cihazlarınızı evsel atıklarla birlikte imha etmeyin.
