KULLANIM KILAVUZU D27901 DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 91

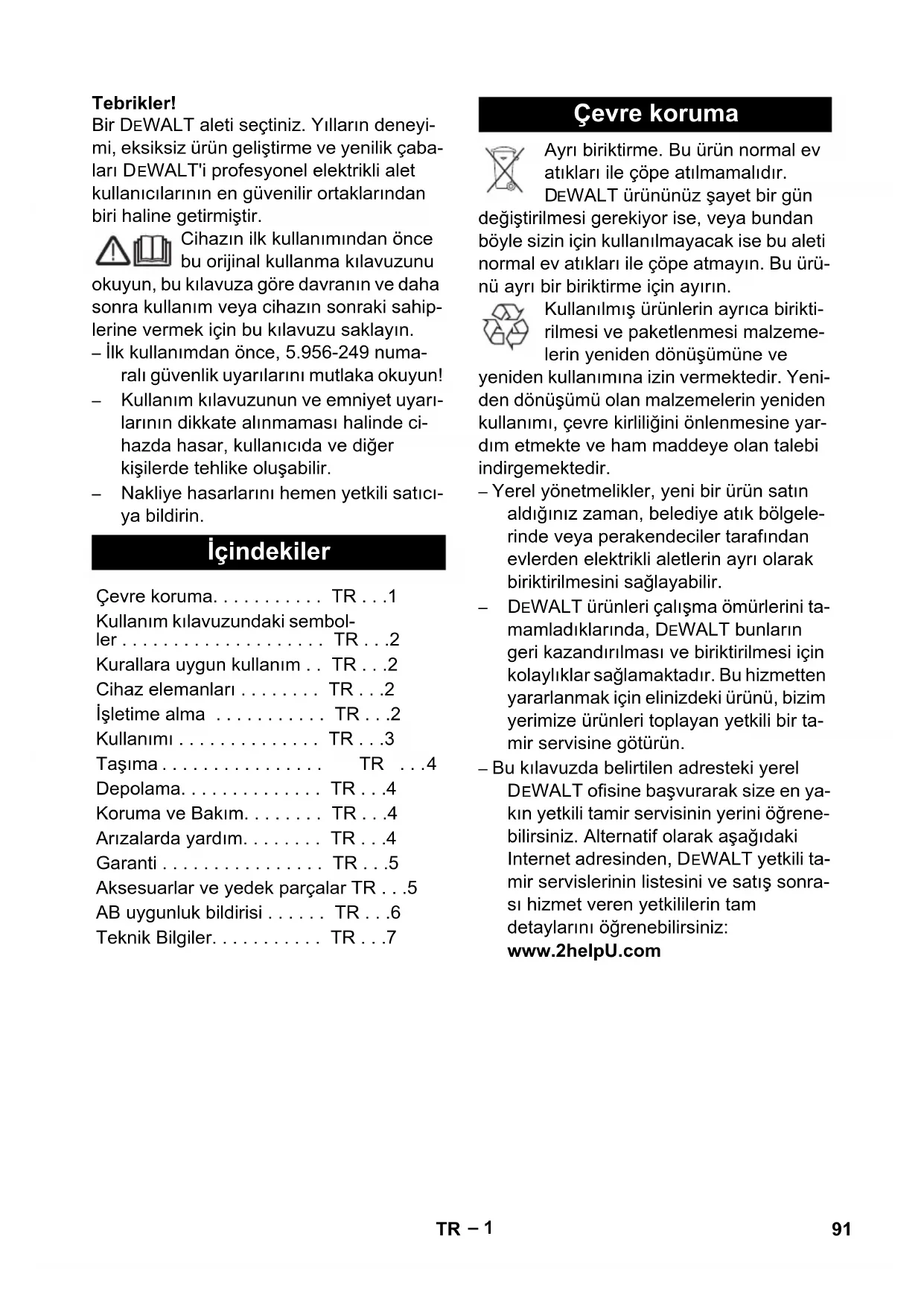

Bir DEWALT aleti seçtiniz. Yılların deneyimi, eksiksiz ürün geliştirme ve yenilik çabaları DEWALT'i profesyonel elektrikli alet kullanıcılarının en güvenilir ortaklarından biri haline getirmiştir.

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

– İlk kullanımdan önce, 5.956-249 numaralı güvenlik uyarılarını mutlaka okuyun!

- Kullanım kılavuzunun ve emniyet uyarılarının dikkate alınmaması halinde ci-hazda hasar, kullanıcıda ve diğer kişilerde tehlike oluşabilir.

- Nakliye hasarlarını hemen yetkili satıcı-ya bildirin.

İçindekiler

Çevre koruma. . . . . . . . TR . . . 1

Kullanım kılavuzundaki sembol-

ler....TR...2

Kurallara uygun kullanım .. TR ...2

Cihaz elemanları ..... TR ...2

İşletime alma ..... TR ...2

Kullanımı ..... TR ... 3

Taşıma.... TR ...4

Depolama.... TR...4

Koruma ve Bakım. ..... TR ...4

Arizalarda yardım..... TR...4

AB uygunluk bildirisi ..... TR ...6

Teknik Bilgiler.... TR...7

Çevre koruma

Ayrı biriktirme. Bu ürün normal ev atıkları ile çöpe atılmamalıdır.

DEWALT ürününüz şayet bir gün değiştirilmesi gerekiyor ise, veya bundan böyle sizin için kullanılmayacak ise bu aleti normal ev atıkları ile çöpe atmayın. Bu ürünü nä ayrı bir biriktirme için ayırın.

Kullanılmış ürünlerin ayrıca birktirilmesi ve paketlenmesi malzemelerin yeniden dönüşümüne ve

yeniden kullanımına izin vermektedir. Yeniden dönüşümü olan malzemelerin yeniden kullanımı, çevre kirliliğini önlenmesine yardım etmekte ve ham maddeye olan talebi indirgemektedir.

– Yerel yönetmelikler, yeni bir ürün satın aldığınız zaman, belediye atık bölgele- rinde veya perakendeciler tarafından evlerden elektrikli aletlerin ayrı olarak biriktirilmesini sağlayabilir.

- DEWALT ürünleri çalışma ömürlerini tamamladıklarında, DEWALT bunların geri kazandırılması ve biriktirilmesi için kolaylıklar sağlamaktadır. Bu hizmetten yararlanmak için elinizdeki ürünü, bizim yerimize ürünleri toplayan yetkili bir ta-mir servisine götürün.

- Bu kılavuzda belirtilen adresteki yerel DEWALT ofisine başvurarak size en yakın yetkili tamir servisinin yerini öğrenebilirsiniz. Alternatif olarak aşağıdaki Internet adresinden, DEWALT yetkili tamir servislerinin listesini ve satış sonrası hizmet veren yetkililerin tam detaylarını öğrenebilirsiniz:

www.2helpU.com

Kullanım kılavuzundaki semboller

Tehlike

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.

⚠️Uyari

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için.

Kurallara uygun kullanım

⚠️Uyari

Cihaz, zararlı tozların emilmesi için uygun değildir.

– Bu süpürge, zemin ve duvar yüzeylerinin ıslak ve kuru temizlenmesi için belirlenmiştir.
– Bu cihaz, Örn; oteller, okullar, hastaneler, fabrikalar, mağazalar, bürolar ve kiralık mağazalarda mesleki kullanım için uygundur.

Cihaz elemanları

1 Elektrotlar
2 Tutamak
3 Emme hortumu
4 Süpürge kafasının kilidi
5 Tekerlek lastiği
6 Kontrol lambası
7 Emme ağzı
8 Yönlendirme makarası
9 Zbiornik na zanieczyszczenia
10 Tabana memesi (teslimat kapsamında bulunmamaktadır)
11 Priz
12 Emme başlığı
13 Süpürme borusu (teslimat kapsamında bulunmamaktadır)
14 Ana şalter
15 Filtre kapağı

16 Taşıma kolu
17 Filtre temizleme sürgüsü
18 Kablo kancası
19 Elektrik kablosu
20 Manifold
21 Zemin memesi tutucusu
22 Derz memesi tutucusu
23 Süpürme boruları tutucusu
24 Tip levhası
25 Yatık filtre
26 Atık hava filtresi
27 Filtre temizliği

İşletime alma

Kuru emme

Dikkat

Emme sırasında yassı katlama filtresi kesinlikle çıkartılmamalıdır.

– İnce tozun emilmesi sırasında, ek olarak bir kağıt filtre torbası ya da bir diyafram filtresi (özel aksesuar) kullanılabilir.

Kağıt filtre torbasının takılması

Şekil A

→ Emme kafasının kilidini açın ve kafayı çıkartın.
→ Kağıt filtre torbası ya da diyafram filtre-sini (özel aksesuar) takın.
→ Emme kafasını yerleştirin ve kilitleyin.

Islak vakumlu temizleme (opsiyonel)

Lastik dudakların takılması

Şekil B

→ Fırça şeridini sökün.
→ Lastik dudakları takın.

Not: Lastik dudakların şekil verilmiş tarafı dışarıyı göstermelidir.

Kağıt filtre poşetinin çıkartılması

• Islak kirin emilmesi sırasında, kağıt filtre torbası ya da diyafram filtresi (özel aksesuar) her zaman çıkartılmalıdır.
• Özel bir filtre torbasının (ıslak) kullanılması önerilmektedir (Bkz. Filtre sistemleri).

Genel

Dikkat

Emme sırasında yassı katlama filtresi kesinlikle çıkartılmamalıdır.

– Sulu kirin tabanca ya da ek yeri memesi ile emilmesi sırasında ya da depodan ağırlıklı olarak su emilmesi durumunda, "Filtre temizleme" fonksiyonunun kapatılması önerilir.
- Maksimum sıvı seviyesine ulaşılması durumunda cihaz otomatik olarak kapatılır.
- İletken olmayan sıvılarda (Örn; mat-kap emülsiyonları, yağlar ve gresler), hazne doluyken cihaz kapatılmaz. Doluluk seviyesi sürekli olarak kon-trol edilmeli ve hazne zamanında bo-şaltılmalıdır.
– Sulu süpürmenin tamamlanmasından sonra: Yassı katlama filtresini filtre temizleme düzeneğiyle temizleyin. Elektrotları bir fırçayla temizleyin. Hazneyi nemli bir bezle temizleyin ve kurutun.

Klips bağlantısı

Şekil C

Emme hortumu, bir klips sistemi ile donatılmıştır. Tüm C-35/C-DN-35 aksesuar parçaları bağlanabilir.

Kullanımı

Cihazı açın

→ Şebeke fişini takın.
→ Cihazı ana şalterden açın.

Elektrikli aletlerle çalışma

Tehlike

Yaralanma ve hasar tehlikesi! Priz, sadece elektrikli aletlerin süpürgeye doğrudan bağlanması için düzenlenmiştir. Prizin başka türlü kullanılmasına izin verilmez.

→ Elektrikli aletin elektrik fişini emiciye ta- kın.
→ Cihazı ana şalterden açın.

Kontrol lambası yanıyor, süpürge bekleme modunda.

Not: Süpürme otomatik olarak elektrikli aletle açılır ve kapatılır.

Not: Süpürge, 0i5 saniyeye kadar bir çalışma gecikmesine ve 1,5 saniyeye kadar bir çalışmaya devam etme süresine sahiptir.

Not: Elektrikli aletlerin güç bağlantı değeri için Bkz. Teknik Bilgiler.

Şekil D

→ Bağlantı manşonunu elektrikli aletin bağlantısına adapte edin.

Şekil E

→ Manifoldu emme hortumundan çıkartın.
→ Bağlantı manşonunu emme hortumuna takın.

Şekil F

→ Bağlantı manşonunu elektrikli alete bağlayın.

Filtre temizliği

Not: Filtre temizlemenin her 5-10 dakikada bir devreye sokulması yassı katlama filtre-sinin dayanma ömrünü uzatır.

– Filtre temizliğinin kapatılması:
→ Sürgüyü yukarı doğru itin.
- Filtre temizliğinin açılması:
→ Sürgüyü aşağı doğru itin.

Şekil G

→ Filtre temizleme açıklken, tutamaktaki düğmeyi birkaç saniye basılı tutun. Yassı katlama filtresi bir hava darbesiyle otomatik olarak temizlenir (titreşimli ses).

Cihazın kapatılması

→ Filtre temizliği: Filtre temizleme açıkken, tutamaktaki düğmeye birkaç kez basın.
→ Cihazı ana şalterden kapatın.
→ Şebeke fişini prizden çekiniz.

Her çalışmadan sonra

→ Kabı boşaltın.
→ Cihazın dışını ve içini tozunu alarak ve silerek nemli bir bezle temizleyin.

Cihazın saklanması

→ Elektrik kablosunu kablo kancasına sarın.
→ Cihazı kuru bir odada muhafaza edin ve yetkisiz kullanıma karşı emniyete alın.

Taşıma

Dikkat

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

→ Süpürme borusunu taban memesiyle birlikte tutucudan alın. Taşımak için, cihazı taşıma kolundan ve süpürme borusundan tutun.
→ Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

Depolama

Dikkat

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolan-malıdır.

Koruma ve Bakım

⚠ Tehlike

Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin.

Yassı katlama filtresinin değiştirilmesi

→ Filtre kapağını açın.
→ Yassı katlama filtresini değiştirin.
→ Filtre kapağını kapatın; duyulur bir şekilde kilitlenmelidir.

Atık hava filtresinin değiştirilmesi

→ Filtre kapağını açın.
→ Atık hava filtresini değiştirin.
→ Filtre kapağını kapatın; duyulur bir şekilde kilitlenmelidir.

Elektrotların temizlenmesi

→ Emme kafasının kilidini açın ve kafayı çıkartın.
→ Elektrotları bir fırçayla temizleyin.
→ Emme kafasını yerleştirin ve kilitleyin.

Arızalarda yardım

Tehlike

Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin.

Emme türbini çalışmıyor

→ Kablo, soket, sigorta, priz ve elektrotları kontrol edin.
→ Cihazı açın.

Vakum türbini kapanıyor

→ Kabı boşaltın.

Hazne boşaldıktan sonra vakum türbini tekrar çalışmaya başlıyor

→ Cihazı kapatın ve 5 saniye bekleyin, 5 saniye sonra tekrar çalıştırın.
→ Elektrotları ve elektrotların arasını bir fırçayla temizleyin.

Emme gücü dü

→ Süpürme memesi, süpürme borusu, manifold, tutamak, süpürme hortumu ya da yassı katlama filtresindeki tıkanmaları giderin.
→ Kağıt filtre torbasını değiştirin.
→ Filtre temizliği: Filtre temizleme açıkken, tutamaktaki düğmeye birkaç kez basın.
→ Filtre kapağını doğru şekilde kilitleyin.
→ Diyafram filtresini (özel aksesuar) akar su altında temizleyin ya da değiştirin.
→ Yassı katlama filtresini değiştirin.

Emme sırasında dışarı toz çıkıyor

→ Yassı katlama filtresinin montaj konumunun doğru olup olmadığını kontrol edin.
→ Yassı katlama filtresini değiştirin.

Kapatma otomatiği (sulu süpürme) tepki vermiyor

→ Elektrotları ve elektrotların arasını bir fırçayla temizleyin.
→ Elektrik iletmeyen sıvılarda doluluk se-viyesini sürekli olarak kontrol edin.

Filtre temizliği sürekli devreye giriyor

→ Tıkanan emme memesini veya hortum ucunu gevşetin.
→ Sıvı haznesinden sürekli emmeyi durdurun veya filtre temizlemeyi kapatın.
→ Süpürme memesi, süpürme borusu, manifold, tutamak, süpürme hortumu ya da yassı katlama filtresindeki tıkanmaları giderin.
→ Yassı katlama filtresini değiştirin.

Filtre temizleme çalışmıyor

→ Vakum hortumu bağlı değil.

Filtre temizleme kapatılamıyor

→ Müşteri hizmetlerine haber verin.

Filtre temizleme açılamıyor

→ Müşteri hizmetlerine haber verin.

Garanti

30 GÜNLÜK RİSKSİZ MEMNUNİYET GARANTİSİ

DEWALT aletinizin performansından tamamen memnun değişseniz, satın aldığınız noktaya satın alındığı haliyle eksiksiz olarak 30 gün içinde iade etmeniz halinde ödediğiniz bedel size tam olarak iade edilir veya aletiniz yenisiyle değiştirilir. Satın alma belgesinin ibraz edilmesi zorunludur.

BİR YILLIK ÜCRETSİZ SERVİS SÖZLEŞMESİ

DEWALT Aletiniz için satın alma tarihinden sonra 12 ay içinde duyacağını herhangi bir bakım veya servis ihtiyacı, bir DEWALT yetkili tamircide ücretsiz olarak karşılanır. Satın alma belgesinin ibraz edilmesi zorun-ludur. İşçilik ve elektrikli alet yedek parçaları dahildir. Aksesuarlar hariçtir.

BİR YILLIK TAM GARANTI

DEWALT ürününüz, satın alma tarihinden sonra 12 ay içinde hatalı malzeme veya işçilik nedeniyle arızalanırsa, tüm hatalı parçaları ücretsiz olarak değiştirmeyi veya isteğinize bağlı olarak, üniteyi yenisiyle ücretsiz olarak değiştirmeyi aşağıdaki koşullar çerçevesinde garanti ederiz:

• Ürün yanlış kullanılmamış olmalıdır.
  – Yetkisiz kişiler tamir girişiminde bulun-mamış olmalıdır.
• Satın alma tarihini kanıtlayan belge ibraz edilmiş olmalıdır. Bu garanti, ekstra bir fayda olarak sunulmaktadır ve tüketicilerin yasal haklarına ilave niteliğindedir.

Size en yakın DEWALT yetkili tamircisinin yeri için, lütfen bu kılavuzun sonundaki uygun telefon numarasını kullanın. Alternatif olarak, DEWALT yetkili tamircilerinin bir listesini ve satış sonrası hizmetlerimize ilişkin ayrıntıların tamamını internette aşağıdaki adresten bulabilirsiniz:

www.2helpU.com

Aksesuarlar ve yedek parçalar

• Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılmalıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir.
• Yedek parçalar hakkında daha fazla bilgi için lütfen DEWALT satıcınıza uğrayın.

AB uygunluk bildirisi

MAKİNE DİREKTİFİ

D27901

DEWALT, "teknik veriler" bölümünde açıklanan bu ürünlerin şu normlarına uygun olarak tasarlandığını beyan eder:

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2004/108/EG

Kullanılmış olan uyumlu standartlar

EN 55014-1: 2006 + A1: 2009

EN 55014-2: 1997 + A2: 2008

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Kullanılmış ulusal standartlar

Daha fazla bilgi için, lütfen aşağıdaki adres- ten DEWALT ile irtibata geçin veya kılavu- zun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

Horst Großmann

		D27901 D27901 D27901
		EUR GB CH
Şebeke gerilimi V 230 230-240 230
Frekans Hz 50/60 50/60 50/60
Maks. güç W 1380 1300 1300
Nominal güç W 1200 1150 1150
Kap içeriği I 45 45 45
Sıvı doldurma miktarı	I	31	31
Hava miktarı (maks.)	l/s	56	53
Vakum (maks.)	kPa (mbar)	23,5 (235)	22,0 (220)
Elektrikli aletlerin güç bağlantı değerleri	W	100-2200	100-1800
Koruma sınıfı	--	I	I
Süpürme hortumu bağlantısı (C-DN/C-ID)	mm	35	35
Uzunluk x Genişlik x Yükseklik	mm	510 x 400 x 640	510 x 400 x 640
Ağırlık	kg	11,0	11,0
Çevre sıcaklığı (maks.)	°C	+40	+40
60335-2-69'a göre belirlenen değerler
Ses basıncı seviyesi L_pA	dB(A)	63	63
Güvensizlik K_pA	dB(A)	1	1
El-kol titreşim değeri	m/s^2	<2,5	<2,5
Güvensizlik K	m/s^2	0,2	0,2

Elektrik kablosu	H05VV-F 3x1,5 mm ^2
D27901	Parça No.	Kablo uzunluğu
GB	597069-00	7,5 m
CH	1002094-00	7,5 m

Elektrik kablosu	H07RN-F 3x1,5 mm ^2
D27901	Parça No.	Kablo uzunluğu
EUR	1003279-00	7,5 m
