BEDIENUNGSANLEITUNG D27901 DEWALT

Deutsch (übersetzt von den Originalanweisungen) 6

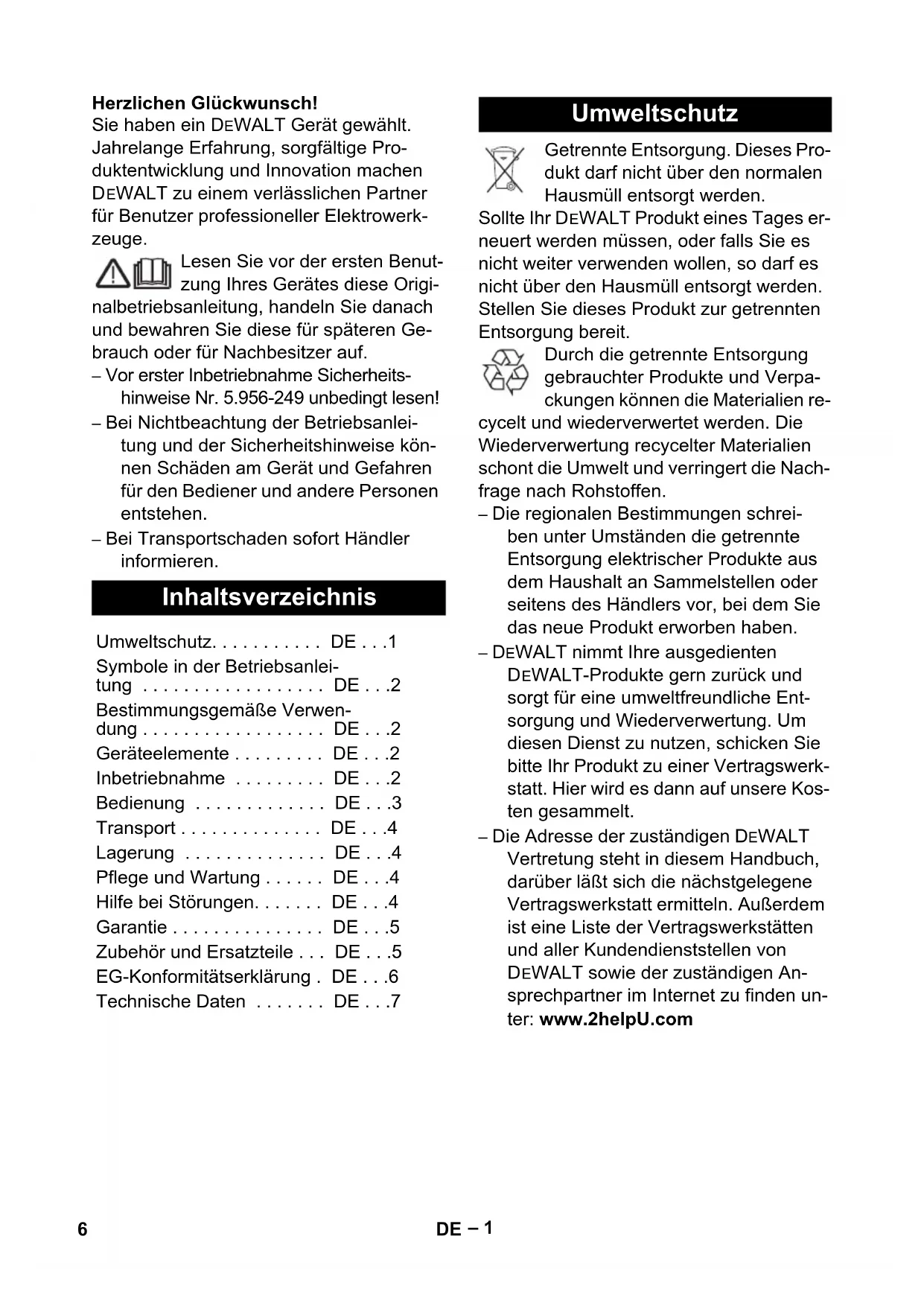

Herzlichen Glückwunsch!

Sie haben ein DEWALT Gerät gewählt. Jahrelange Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem verlässlichen Partner für Benutzer professioneller Elektrowerkzeuge.

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

– Vor erster Inbetriebnahme Sicherheits-hinweise Nr. 5.956-249 unbedingt lesen!

- Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.

- Bei Transportschaden sofort Händler informieren.

Inhaltsverzeichnis

Umweltschutz. . . . . . . . DE . . . 1

Symbole in der Betriebsanleitung ..... DE ...2

Bestimmungsgemäße Verwendung ..... DE ...2

Geräteelemente ..... DE ...2

Inbetriebnahme ..... DE ...2

Bedienung ..... DE ...3

Transport ..... DE ...4

Lagerung ..... DE ...4

Pflege und Wartung ..... DE ...4

Hilfe bei Störungen. ..... DE ...4

Garantie ..... DE ...5

Zubehör und Ersatzteile . . . DE . . .5

EG-Konformitätserklärung. DE . . .6

Technische Daten ..... DE ...7

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden.

Sollte Ihr DEWALT Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, so darf es nicht über den Hausmüll entsorgt werden. Stellen Sie dieses Produkt zur getrennten Entsorgung bereit.

Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycelt und wiederverwertet werden. Die Wiederverwertung recycelter Materialien schont die Umwelt und verringert die Nachfrage nach Rohstoffen.

– Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Händlers vor, bei dem Sie das neue Produkt erworben haben.

- DEWALT nimmt Ihre ausgedienten DEWALT-Produkte gern zurück und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen, schicken Sie bitte Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt.

– Die Adresse der zuständigen DEWALT Vertretung steht in diesem Handbuch, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von DEWALT sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Symbole in der Betriebsanleitung

⚠Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠ Warning

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Bestimmungsgemäße Verwendung

⚠ Warning

Das Gerät ist nicht für die Absaugung gesundheitsschädlicher Stäube geeignet.

– Dieser Sauger ist zur Nass- und Trockenreinigung von Boden- und Wandflächen bestimmt.

– Dieses Gerät ist für den gewerblichen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften.

Geräteelemente

1 Elektroden

2 Handgriff

3 Saugschlauch

4 Verriegelung des Saugkopfs

5 Laufrad

6 Kontrolllampe

7 Saugstutzen

8 Lenkrolle

9 Schmutzbehälter

10 Bodendüse (nicht im Lieferumfang)

11 Steckdose

12 Saugkopf

13 Saugrohr (nicht im Lieferumfang)

14 Hauptschalter

15 Filterdeckel

16 Tragegriff

17 Schieber für Filterabreinigung

18 Kabelhaken

19 Netzkabel

20 Krümmer

21 Halter für Bodendüse

22 Halter für Fugendüse

23 Halter für Saugrohre

24 Typenschild

25 Flachfaltenfilter

26 Abluftfilter

27 Filterabreinigung

Inbetriebnahme

Trockensaugen

Vorsicht

Beim Saugen darf niemals der Flachfaltenfilter entfernt werden.

– Beim Aufsaugen von Feinstaub kann zusätzlich eine Papierfiltertüte oder ein Membranfilter (Sonderzubehör) verwendet werden.

Einbau Papierfiltertüte

Abbildung A

→ Saugkopf entriegeln und abnehmen.

→ Papierfiltertüte oder Membranfilter (Sonderzubehör) aufstecken.

→ Saugkopf aufsetzen und verriegeln.

Nasssaugen (Option)

Einbau Gummilippen

Abbildung B

→ Bürstenstreifen ausbauen.

→ Gummilippen einbauen.

Hinweis: Die strukturierte Seite der Gummilippen muss nach außen zeigen.

Papierfiltertüte entfernen

- Beim Aufsaugen von Nassschmutz muss immer die Papierfiltertüte oder der Membranfilter (Sonderzubehör) entfernt werden.

– Es empfiehlt sich eine Spezialfiltertüte (nass) zu verwenden (siehe Filtersysteme).

Allgemein

Vorsicht

Beim Saugen darf niemals der Flachfaltenfilter entfernt werden.

– Beim Aufsaugen von Nassschmutz mit der Polster- oder Fugendüse, beziehungsweise wenn überwiegend Wasser aus einem Behälter aufgesaugt wird, empfiehlt es sich, die Funktion „Filterabreinigung“ abzuschalten.

- Bei Erreichen des max. Flüssigkeitsstands schaltet das Gerät automatisch ab.

- Bei nicht leitenden Flüssigkeiten (zum Beispiel Bohremulsion, Öle und Fette) wird das Gerät bei vollem Behälter nicht abgeschaltet. Der Füllstand muss ständig überprüft und der Behälter rechtzeitig entleert werden.

– Nach Beendigung des Nasssaugens: Flachfaltenfilter mit der Filterabreinigung abreinigen. Elektroden mit einer Bürste reinigen. Behälter mit einem feuchten Tuch reinigen und trocknen.

Clipverbindung

Abbildung C

Der Saugschlauch ist mit einem Clip-System ausgestattet. Alle C-35/C-DN-35 Zubehörteile können angeschlossen werden.

Bedienung

Gerät einschalten

→ Netzstecker einstecken.

→ Gerät am Hauptschalter einschalten.

Arbeiten mit Elektrowerkzeugen

⚠Gefahr

Verletzungs- und Beschädigungsgefahr! Die Steckdose ist nur zum direkten Anschluss von Elektrowerkzeugen an den Sauger bestimmt. Jeder andere Gebrauch der Steckdose ist nicht zulässig.

→ Netzstecker des Elektrowerkzeugs am Sauger einstecken.

→ Gerät am Hauptschalter einschalten. Kontrolllampe leuchtet, Sauger befindet sich im Standby-Modus.

Hinweis: Der Sauger wird automatisch mit dem Elektrowerkzeug ein- und ausgeschaltet.

Hinweis: Der Sauger hat eine Anlaufverzögerung bis zu 0,5 Sekunden und eine Nachlaufzeit von bis zu 15 Sekunden.

Hinweis: Leistungsanschlusswert der Elektrowerkzeuge, siehe Technische Daten.

Abbildung D

→ Anschlussmuffe an den Anschluss des Elektrowerkzeugs anpassen.

Abbildung E

→ Krümmer am Saugschlauch entfernen.
→ Anschlussmuffe an Saugschlauch montieren.

Abbildung F

→ Anschlussmuffe an Elektrowerkzeug anschließen.

Filterabreinigung

Hinweis: Eine Betätigung der Filterabreinigung alle 5-10 Minuten, erhöht die Standzeit des Flachfaltenfilters.

– Filterabreinigung ausschalten:

→ Schieber nach oben schieben.
- Filterabreinigung einschalten:
→ Schieber nach unten schieben.

Abbildung G

→ Taster am Handgriff bei eingeschalteter Filterabreinigung mehrere Sekunden gedrückt halten. Der Flachfaltenfilter wird durch einen Luftstoß automatisch gereinigt (pulsierendes Geräusch).

Gerät ausschalten

→ Filterabreinigung: Taster am Handgriff bei eingeschalteter Filterabreinigung mehrmals betätigen.
→ Gerät am Hauptschalter ausschalten.
→ Netzstecker ziehen.

Nach jedem Betrieb

→ Behälter entleeren.
→ Gerät innen und außen durch Absaugen und Abwischen mit einem feuchten Tuch reinigen.

Gerät aufbewahren

→ Netzkabel um den Kabelhaken wickeln.
→ Gerät in einem trockenen Raum abstellen und vor unbefugter Benutzung sichern.

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

→ Saugrohr mit Bodendüse aus der Halterung nehmen. Gerät zum Tragen am Tragegriff und am Saugrohr fassen.
→ Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten. Dieses Gerät darf nur in Innenräumen gelagert werden.

Pflege und Wartung

⚠Gefahr

Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Flachfaltenfilter wechseln

→ Filterabdeckung öffnen.
→ Flachfaltenfilter wechseln.
→ Filterabdeckung schließen, muss hörbar einrasten.

Abluftfilter wechseln

→ Filterabdeckung öffnen.
→ Abluftfilter wechseln.
→ Filterabdeckung schließen, muss hörbar einrasten.

Elektroden reinigen

→ Saugkopf entriegeln und abnehmen.
→ Elektroden mit einer Bürste reinigen.
→ Saugkopf aufsetzen und verriegeln.

Hilfe bei Störungen

⚠Gefahr

Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Saugturbine läuft nicht

→ Kabel, Stecker, Sicherung, Steckdose und Elektroden überprüfen.
→ Gerät einschalten.

Saugturbine schaltet ab

→ Behälter entleeren.

Saugturbine läuft nach Behälterentleerung nicht wieder an

→ Gerät ausschalten und 5 Sekunden warten, nach 5 Sekunden wieder einschalten.
→ Elektroden sowie den Zwischenraum der Elektroden mit einer Bürste reinigen.

Saugkraft lässt nach

→ Verstopfungen aus Saugdüse, Saugrohr, Krümmer, Handgriff, Saugschlauch oder Flachfaltenfilter entfernen.
→ Papierfiltertüte wechseln.
→ Filterabreinigung: Taster am Handgriff bei eingeschalteter Filterabreinigung mehrmals betätigen.
→ Filterabdeckung richtig einrasten.
→ Membranfilter (Sonderzubehör) unter fließendem Wasser reinigen bzw. wechseln.
→ Flachfaltenfilter wechseln.

Staubaustritt beim Saugen

→ Korrekte Einbaulage des Flachfaltenfilters überprüfen.
→ Flachfaltenfilter wechseln.

Abschaltautomatik (Nasssaugen) spricht nicht an

→ Elektroden sowie den Zwischenraum der Elektroden mit einer Bürste reinigen.
→ Füllstand bei elektrisch nicht leitender Flüssigkeit ständig kontrollieren.

Filterabreinigung schaltet ständig

→ Festgesaugte Saugdüse bzw. Schlau-chende lösen.
→ Kontinuierliches Saugen aus Flüssigkeitsbehälter beenden bzw. Filterabreinigung ausschalten.
→ Verstopfungen aus Saugdüse, Saugrohr, Krümmer, Handgriff, Saugschlauch oder Flachfaltenfilter entfernen.
→ Flachfaltenfilter wechseln.

Filterabreinigung arbeitet nicht

→ Saugschlauch nicht angeschlossen.

Filterabreinigung lässt sich nicht abschalten

→ Kundendienst benachrichtigen.

Filterabreinigung lässt sich nicht einschalten

→ Kundendienst benachrichtigen.

Garantie

30 TAGE ZUFRIEDENHEITS GARANTIE OHNE RISIKO

Wenn Sie mit Ihrem DEWALT Gerät nicht restlos zufrieden sind, können Sie es innerhalb 30 Tagen bei Ihrem Händler zurückgeben. Sie bekommen ein Ersatzgerät oder erhalten der Kaufpreis zurück. Das Gerät muss mit dem gesamten Lieferumfang zurückgegeben werden. Der Kaufbeleg muss vorgelegt werden.

EIN JAHR KOSTENLOSER KUNDENDIENST

Kundendienst- oder Wartungsarbeiten innerhalb der ersten 12 Monate nach dem Kauf werden durch autorisierte DEWALT Reparaturwerkstätten kostenlos ausgeführt. Der Kaufbeleg muss vorgelegt werden. Kosten für Arbeitszeit und Ersatzeile für das Elektrowerkzeug fallen nicht an. Zubehörteile sind von dieser Regelung ausgeschlossen.

EIN JAHR VOLLGARANTIE

Weist Ihr DEWALT Gerät innerhalb der ersten 12 Monate nach dem Kauf einen Schaden aufgrund eines Materialfehlers oder fehlerhafter Montage auf, garantieren wir den kostenlosen Austausch aller nach unserem Ermessen defekten Teile oder den Ersatz des Gerätes (nach unserem Ermessen) unter folgenden Voraussetzungen:

– Das Gerät wurde nicht zweckentfremdet verwendet.
– Reparaturen wurden nicht durch unberechtige Personen vorgenommen.
– Der Kaufbeleg wird vorgewiesen. Diese Garantie ist eine Zusatzleistung zu den gesetzlichen Garantieansprüchen.
Die Adresse Ihrer nächsten DEWALT Reparaturwerkstatt erfahren Sie unter der Telefonnummer auf der Rückseite dieser Betriebsanleitung. Außerdem finden Sie eine Liste mit den autorisierten DEWALT Reparaturwerkstätten im Internet unter www.2helpU.com

Zubehör und Ersatzteile

• Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.
• Für zusätzliche Informationen zu Er- satzteilen wenden Sie sich bitte an Ih- ren DEWALT Händler.

EG-Konformitätserklärung

MASCHINENRICHTLINIE

D27901

DEWALT erklärt hiermit, dass diese unter „Technische Daten“ beschriebenen Produkte die folgenden Vorschriften erfüllen:

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)

2004/108/EG

Angewandte harmonisierte Normen

EN 55014-1: 2006 + A1: 2009

EN 55014-2: 1997 + A2: 2008

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Angewandte nationale Normen

Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

Horst Großmann

Richard-Klinger-Straße 11

D-65510 Idstein

Deutschland

01.01.2010

Technische Daten

		D27901 D27	901 D27901
		EUR GB CH
Netzspannung V 230 230-240 230
Frequenz Hz 50/60 50/60 50/60
Max. Leistung W 1380 1300 1300
Nennleistung W 1200 1150 1150
Behälterinhalt I 45 45	45
Füllmenge Flüssigkeit	I 31	31	31
Luftmenge (max.)	I/s 56	53	53
Unterdruck (max.)	kPa (mbar)	23,5 (235)	22,0 (220)	22,0 (220)
Leistungsanschlusswert der Elektro-werkzeuge	W 100-2200	100-1800	100-1100
Schutzklasse	-- I	I	I
Saugschlauchanschluss (C-DN/C-ID)	mm	35	35	35
Länge x Breite x Höhe	mm	510 x 400 x 640	510 x 400 x 640	510 x 400 x 640
Gewicht	kg	11,0 11,0	11,0
Umgebungstemperatur (max.)	°C	+40	+40	+40
Ermittelte Werte gemäß EN 60335-2-69
Schalldruckpegel L_pA	dB(A)	63	63	63
Unsicherheit K_pA	dB(A)	1	1	1
Hand-Arm Vibrationswert	m/s^2	<2,5	<2,5	<2,5
Unsicherheit K	m/s^2	0,2	0,2	0,2

Netzkabel	H05VV-F 3x1,5 mm2
D27901	Teile-Nr.	Kabellänge
GB	597069-00	7,5 m
CH	1002094-00	7,5 m

Netzkabel	H07RN-F 3x1,5 mm2
D27901	Teile-Nr.	Kabellänge
EUR 1003279	-00 7,5 m

Congratulations!

Richard-Klinger-Straße 11

D-65510 Idstein

Germany

01.01.2010

Richard-Klinger-Straße 11

D-65510 Idstein

Allemagne

01.01.2010

Richard-Klinger-Straße 11

D-65510 Idstein

Germania

01.01.2010

Dati tecnici

Richard-Klinger-Straße 11

D-65510 Idstein

Duitsland

01.01.2010

Technische gegevens

Richard-Klinger-Straße 11

D-65510 Idstein

Alemania

01.01.2010

Datos técnicos

Richard-Klinger-Straße 11

D-65510 Idstein

Alemanha

01.01.2010

Dados técnicos

Richard-Klinger-Straße 11

D-65510 Idstein

Tyskland

01.01.2010

Tekniske data

Relevante EU-direktiver

Richard-Klinger-Straße 11

D-65510 Idstein

Tyskland

01.01.2010

Tekniske data

		D27901 D27901 D27901
		EUR GB CH
Nettspenning V 230 230-240 230
Frekvens Hz 50/60 50/60 50/60
Maks. effekt W 1380 1300 1300
Nominell effekt W 1200 1150 1150
Beholderinnhold I 45 45	45
Fyllingsmengde væske	I 31	31	31
Luftmengde (maks.)	I/s 56	53	53
Undertrykk (maks.)	kPa (mbar)	23,5 (235)	22,0 (220)
Effektforbruk for elektroverktøy	W	100-2200	100-1800
Beskyttelsesklasse	-- I	I	I
Sugeslangekobling (C-DN/C-ID)	mm	35	35
Lengde x bredde x høyde	mm	510 x 400 x 640	510 x 400 x 640
Vekt	kg	11,0 11,0	11,0
Omgivelsestemperatur maks.	°C	+40	+40
Registrerte verdier etter EN 60335-2-69
Støytrykksnivå L_pA	dB(A)	63	63
Usikkerhet K_pA	dB(A)	1	1
Hånd-arm vibrasjonsverdi	m/s^2	<2,5	<2,5
Usikkerhet K	m/s^2	0,2	0,2

Nettledning	H05VV-F 3x1,5 mm ^2
D27901	Best.nr.	Kabellengde
GB	597069-00	7,5 m
CH	1002094-00	7,5 m

Nettledning	H07RN-F 3x1,5 mm2
D27901	Best.nr.	Kabellengde
EUR 1003279	-00 7,5 m

Gratulerar!

→ Drag ur nätkontakten.

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2004/108/EG

Tillämpade harmoniserade normer

EN 55014-1: 2006 + A1: 2009

EN 55014-2: 1997 + A2: 2008

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Tillämpade nationella normer

Richard-Klinger-Straße 11

D-65510 Idstein

Tyskland

01.01.2010

Tekniska data

Richard-Klinger-Straße 11

D-65510 Idstein

Saksa

01.01.2010

Tekniset tiedot

Richard-Klinger-Straße 11

D-65510 Idstein

Γερμανία

01.01.2010

Richard-Klinger-Straße 11

D-65510 Idstein

Almanya

01.01.2010

Teknik Bilgiler

Richard-Klinger-Straße 11

D-65510 Idstein

Германия

01.01.2010

Технические данные

Richard-Klinger-Straße 11

D-65510 Idstein

Németország

01.01.2010

Műszaki adatok

Richard-Klinger-Straße 11

D-65510 Idstein

Německo

01.01.2010

Technické údaje

Richard-Klinger-Straße 11

D-65510 Idstein

Niemcy

01.01.2010

Dane techniczne

Richard-Klinger-Straße 11

D-65510 Idstein

Nemecko

01.01.2010

Technické údaje
