MANUALE UTENTE D27901 DEWALT

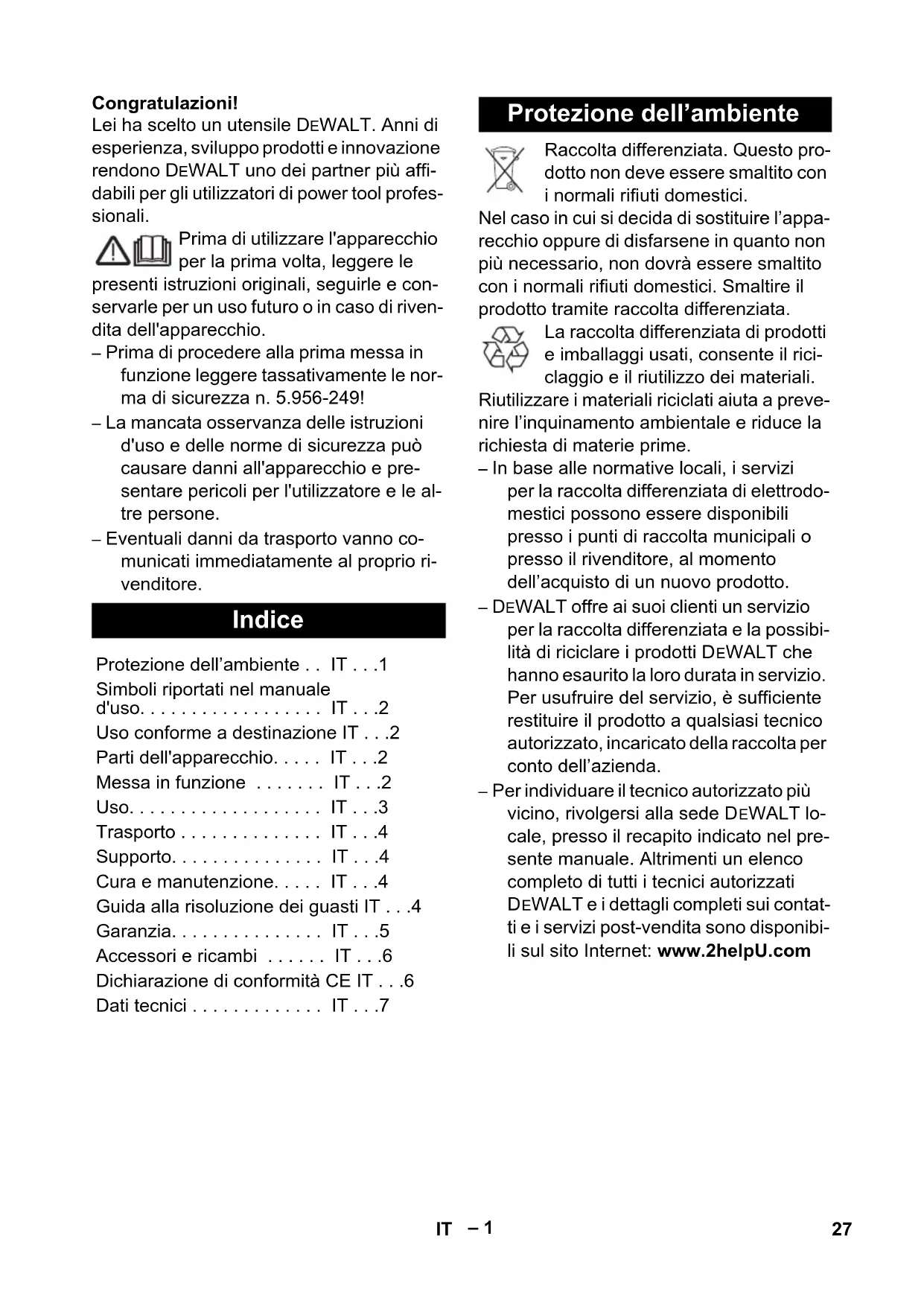

Italiano (tradotto dalle istruzioni originali) 27

Lei ha scelto un utensile DEWALT. Anni di esperienza, sviluppo prodotti e innovazione rendono DEWALT uno dei partner più affidabili per gli utilizzatori di power tool professionali.

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

- Prima di procedere alla prima messa in funzione leggere tassativamente le norma di sicurezza n. 5.956-249!

- La mancata osservanza delle istruzioni d'uso e delle norme di sicurezza può causare danni all'apparecchio e presentare pericoli per l'utilizzatore e le altre persone.

- Eventuali danni da trasporto vanno comunicati immediatamente al proprio rivenditore.

Indice

Protezione dell'ambiente .. IT ...1

Simboli riportati nel manuale d'uso. IT . . 2

Uso conforme a destinazione IT . . .2

Parti dell'apparecchio..... IT...2

Messa in funzione ..... IT ...2

Uso.... IT...3

Trasporto ..... IT ... 4

Supporto..... IT...4

Cura e manutenzione..... IT...4

Guida alla risoluzione dei guasti IT . . .4

Garanzia..... IT...5

Accessori e ricambi ..... IT ...6

Dichiarazione di conformità CE IT . . .6

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Nel caso in cui si decida di sostituire l'apparecchio oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali rifiuti domestici. Smaltire il prodotto tramite raccolta differenziata.

La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali.

Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime.

- In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto.

- DEWALT offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti DEWALT che hanno esaurito la loro durata in servizio. Per usufruire del servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.

- Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede DEWALT locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati DEWALT e i dettagli completi sui contatti e i servizi post-vendita sono disponibili sul sito Internet: www.2helpU.com

Simboli riportati nel manuale d'uso

⚠️ Pericolo

Per un rischio imminente che determina lesioni gravi o la morte.

⚠️Attenzione

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Uso conforme a destinazione

Attenzione

L'apparecchio non si adatta all'aspirazione di polveri dannose alla salute.

• Questo aspiratore è destinato alla pulizia a secco/umido di pavimenti o pareti.
• Questo apparecchio si adatta all'uso professionale, ad esempio in alberghi, scuole, ospedali, fabbriche, negozi e uffici.

Parti dell'apparecchio

1 Elettrodi
2 Impugnatura
3 Tubo flessibile di aspirazione
4 Dispositivo di blocco della testa di aspirazione
5 Girante
6 Spia di controllo
7 Raccordo di aspirazione
8 Ruota pivottante
9 Contenitore sporcizia
10 Bocchetta per pavimenti (non in dotazione)
11 Presa elettrica
12 Testa aspirante
13 Tubo di aspirazione (non in dotazione)
14 Interruttore principale
15 Coperchio del filtro
16 Maniglia trasporto
17 Elemento scorrevole per pulizia filtro
18 Gancio per cavo

19 Cavo di alimentazione
20 Gomito
21 Sostegno per bocchetta per pavimenti
22 Sostegno per bocchetta per fughe
23 Sostegno per tubi di aspirazione
24 Targhetta
25 Filtro plissettato piatto
26 Filtro aria di scarico
27 Pulizia del filtro

Messa in funzione

Aspirazione a secco

Attenzione

Non rimuovere mai il filtro plissettato piatto durante l'aspirazione.

- L'aspirazione di polveri fini provvede la possibilità di usare un sacchetto filtro o un filtro a membrana (accessorio optional) addizionale.

Inserimento del sacchetto filtro di carta Figura A

→ Sbloccare e staccare la testa aspirante.
→ Inserire il sacchetto filtro o il filtro a membrana (accessorio optional).
→ Rimettere la testa aspirante e bloccarla.

Aspirapolvere per liquidi (opzionale)

Montaggio dei labbri di gomma

Figura B

→ Smontare il nastro con setole.

→ Montare i labbri di gomma.

Avviso: Il lato dei labbri in gomma con la trama deve essere rivolto verso l'esterno.

Rimuovere il sacchetto filtro di carta

- Per l'aspirazione di liquidi occorre rimuovere sempre il sacchetto filtro di carta oppure il filtro a membrana (accessorio optional).

- Si consiglia di utilizzare un sacchetto fil-tro speciale (per liquidi) (vedi sistemi di filtraggio).

Norme generali

Attenzione

Non rimuovere mai il filtro plissettato piatto durante l'aspirazione.

• Per l'aspirazione di liquidi con la bocchetta per imbottiture o fughe oppure per aspirare soprattuto acqua da un recipiente, si consiglia di disinserire la funzione "Pulizia filtro".
• Appena raggiunto il livello massimo di liquido, l'apparecchio si disinserisce automaticamente.
• In caso di liquidi non conduttori (per esempio emulsioni per lavori con trapano, oli e grassi) l'apparecchio non viene spento a serbatoio pieno. Controllare costantemente il livello del serbatoio e svuotarlo in tempo.
  – I termine dell'aspirazione di liquidi: Pulire il filtro plissettato piatto con il prodotto per la pulizia del filtro. Pulire gli elettrodi con una spazzola. Pulire il serbatoio con un panno umido ed asciugare.

Collegamento a clip

Figura C

Il canale di aspirazione è dotato di un sistema a clip. Tutti gli accessori C-35/C-DN-35 possono essere collegati.

Uso

Accendere l'apparecchio

→ Inserire la spina di alimentazione.
→ Attivare l'apparecchio dall'interruttore principale.

Lavori con utensili elettrici

⚠️ Pericolo

Pericolo di lesioni e di danneggiamento! La presa è indicata per il collegamento diretto di utensili elettrici all'aspiratore. Qualsiasi altro utilizzo non è consentito.

→ Inserire la spina dell'utensile elettrico nella presa dell'aspiratore.
→ Attivare l'apparecchio dall'interruttore principale.

La spia luminosa di controllo è accesa, l'aspiratore è in stand-by.

Avviso: L'aspiratore viene inserito e disinserito automaticamente con l'utensile elettrico.

Avviso: L'aspiratore ha un ritardo di avviamento di 0,5 secondi ed un tempo di funzionamento inerziale di 15 secondi.

Avviso: Il valore di alimentazione degli utensili elettrici sono indicati nel capitolo "Dati tecnici".

Figura D

→ Adattare il manicotto di collegamento all'attacco dell'utensile elettrico.

Figura E

→ Rimuovere il gomito dal tubo flessibile di aspirazione.
→ Montare il manicotto di collegamento sul tubo flessibile di aspirazione.

Figura F

→ Collegare il manicotto all'utensile elettrico.

Pulizia del filtro

Avviso: Una pulizia del filtro ogni 5-10 minuti aumenta la durata d'uso del filtro plissettato piatto.

– Disattivare la pulizia del filtro:

→ Sollevare l'elemento scorrevole verso l'alto.

- Attivare la pulizia del filtro:

→ Spingere l'elemento scorrevole verso il basso.

Figura G

→ Tenere premuto per qualche secondo il tasto sulla maniglia con la pulizia del filtro attivata. In questo modo il filtro plissettato piatto viene pulito automaticamen con un colpo d'aria (rumore di pulsazione).

Spegnere l'apparecchio

→ Pulizia del filtro: premere ripetutamente il tasto sull'impugnatura con la pulizia del filtro attivata.
→ Disattivare l'apparecchio dall'interrutto-re principale.
→ Staccare la spina.

A lavoro ultimato

→ Svuotare il serbatoio.
→ Pulire l'apparecchio all'interno e all'esterno aspirando e passando la superficie con un panno umido.

Deposito dell'apparecchio

→ Avvolgere il cavo di rete attorno al gancio.
→ Depositare l'apparecchio in un luogo asciutto e proteggerlo contro l'uso non autorizzato.

Trasporto

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante il trasporto.

→ Rimuovere dal supporto il tubo di aspirazione con la bocchetta per pavimenti. Per trasportare l'apparecchio tenere l'apposito manico ed il tubo di aspirazione.
→ Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Supporto

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.

Questo apparecchio può essere conservato solo in ambienti interni.

Cura e manutenzione

⚠️ Pericolo

Disattivare l'apparecchio ed estrarre la spina di alimentazione prima di effettuare interventi sull'apparecchio.

Sostituzione del filtro plissettato piatto

→ Aprire il coperchio del filtro.
→ Sostituire il filtro plissettato piatto.
→ Chiudere il coperchio del filtro; bisogna sentire lo scatto.

Sostituire il filtro dell'aria di scarico

→ Aprire il coperchio del filtro.
→ Sostituire il filtro dell'aria di scarico.
→ Chiudere il coperchio del filtro; bisogna sentire lo scatto.

Pulizia degli elettrodi

→ Sbloccare e staccare la testa aspirante.
→ Pulire gli elettrodi con una spazzola.
→ Rimettere la testa aspirante e bloccarla.

Guida alla risoluzione dei guasti

⚠️ Pericolo

Disattivare l'apparecchio ed estrarre la spina di alimentazione prima di effettuare interventi sull'apparecchio.

La turbina di aspirazione non funziona

→ Controllare il cavo, la spina, il fusibile, la presa e l'elettrodo.
→ Accendere l'apparecchio.

La turbina di aspirazione si spegne

→ Svuotare il serbatoio.

La turbina di aspirazione non si reinserisce dopo aver svuotato il serbatoio

→ Spegnere l'apparecchio e attendere 5 secondi; riaccenderlo dopo 5 secondi.
→ Pulire gli elettrodi ed i relativi interstizi con una spazzola.

La forza aspirante diminuisce

→ Rimuovere eventuali otturazioni dalla bocchetta di aspirazione, dal tubo rigido di aspirazione, il gomito, dall'impugatura, dal tubo flessibile di aspirazione e dal filtro plissettato piatto.
→ Sostituire il sacchetto filtro di carta.
→ Pulizia del filtro: premere ripetutamente il tasto sull'impugnatura con la pulizia del filtro attivata.

→ Far innestare correttamente il coperchio del filtro.
→ Pulire ed eventualmente sostituire il filtro a membrana (accessorio optional) sotto acqua corrente.
→ Sostituire il filtro plissettato piatto.

Fuoriuscita di polvere durante l'aspirazione

→ Controllare che il filtro plissettato piatto sia montato nella posizione corretta.
→ Sostituire il filtro plissettato piatto.

Il dispositivo automatico di disinserimento (aspirazione di liquidi) è difettoso

→ Pulire gli elettrodi ed i relativi interstizi con una spazzola.
→ Controllare costantemente il livello di riempimento in caso di liquidi non conduttori.

La pulizia del filtro si attiva costantemente

→ Allentare la bocchetta di aspirazione o l'estremità del tubo flessibile bloccate.
→ Terminare l'operazione di aspirazione continua dal recipiente di liquido o la pulizia del filtro.
→ Rimuovere eventuali otturazioni dalla bocchetta di aspirazione, dal tubo rigido di aspirazione, il gomito, dall'impugatura, dal tubo flessibile di aspirazione e dal filtro plissettato piatto.
→ Sostituire il filtro plissettato piatto.

Il dispositivo di pulizia del filtro non funziona

→ Tubo flessibile di aspirazione non collegato.

Impossibile disattivare la pulizia del filtro

→ Informare il servizio assistenza clienti.

Impossibile attivare la pulizia del filtro

→ Informare il servizio assistenza clienti.

Garanzia

GARANZIA DI 30 GIORNI, SODDISFATTI O RIMBORSATI

Se non è completamente soddisfatto del suo utensile DEWALT, basta resituirlo entro 30 giorni, con la confezione completa al punto in cui è stato acquistato per essere rimborsati o per una sostituzione. È necessario presentare lo scontrino di acquisto.

UN ANNO DI GARANZIA GRATUITO PER LA MANUTENZIONE

Se ha bisogno di manutenzione o assistenza per il suo utensile DEWALT, nei 12 mesi successivi all'acquisto, gli interventi verranno effettuati gratuitamente presso un manutentore autorizzato DEWALT. È necessario presentare lo scontrino di acquisto. Inclusa manodopera e ricambi per power tool. Accessori esclusi.

UN ANNO DI GARANZIA TOTALE

Se il suo prodotto DEWALT si guasta in seguito a materiali difettosi o ad interventi da parte del personale entro 12 mesi dalla data di acquisto, l'azienda garantisce la sostituzione di tutti i componenti difettosi, o a sua discrezione, la sostituzione gratuita dell'unità a condizione che:

• il prodotto non sia stato utilizzato in modo improprio.
  – le riparazione non siano state effettuate da personale non autorizzato.
• venga presentato lo scontrino di acquisto. Questa garanzia viene offerta come vantaggio extra ed è in aggiunta ai diritti legali dei consumatori.

Per sapere dove si trova del manutentore autorizzato DEWALT più vicino, utilizzare il relativo numero telefonico indicato sul retro del presente manuale. In alternativa, un elenco dei manutentori autorizzati

DEWALT e tutti i dettagli sul nostro servizio di post-vendita sono disponibili sul sito Internet all'indirizzo

www.2helpU.com

Accessori e ricambi Dich

• Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l'apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.
• Per ulteriori informazioni sui ricambi, visitare il venditore DEWALT di fiducia.

azione di conformità CE

DIRETTIVA MACCHINE

D27901

DEWALT dichiara che i prodotti qui descritti nei “Dati tecnici” sono conformi alle normative:

Direttive CE pertinenti

Norme armonizzate applicate

EN 55014-1: 2006 + A1: 2009

EN 55014-2: 1997 + A2: 2008

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Norme nazionali applicate

Per ulteriori informazioni, contattare

DEWALT all'indirizzo seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DEWALT.

Horst Großmann

		D27901 D27	901 D27901
		EUR GB CH
Tensione di rete V 230 230-240 230
Frequenza Hz 50/60 50/60 50/60
Potenza max. W 1380 1300 1300
Potenza nominale W 1200 1150 1150
Capacità serbatoio I 45 45	45
Quantità di riempimento di liquido I 31	31	31
Quantità d'aria (max.)	l/s	56	53	53
Sottopressione (max.)	kPa (mbar)	23,5 (235)	22,0 (220)	22,0 (220)
Valore di alimentazione degli utensili elettrici	W 100-22	00 100-18	00 100-11	00
Grado di protezione	-- I	I	I
Attacco per tubo di aspirazione (C-DN/C-ID)	mm	35	35	35
Lunghezza x larghezza x Altezza	mm	510 x 400 x 640	510 x 400 x 640	510 x 400 x 640
Peso	kg	11,0 11,0	11,0
Temperatura ambiente (max.)	°C	+40	+40	+40
Valori rilevati secondo EN 60335-2-69
Pressione acustica L_pA	dB(A)	63	63	63
Dubbio K_pA	dB(A)	1	1	1
Valore di vibrazione mano-braccio m/s	^2	<2,5	<2,5	<2,5
Dubbio K	m/s^2	0,2	0,2	0,2

Cavo di alimentazione	H05VV-F 3x1,5 mm2
D27901	Codice componente	Lunghezza cavo
GB	597069-00	7,5 m
CH	1002094-00	7,5 m

Cavo di alimentazione	H07RN-F 3x1,5 mm2
D27901	Codice componente	Lunghezza cavo
EUR 1003279	-00 7,5 m
