BRUKSANVISNING D27901 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 69

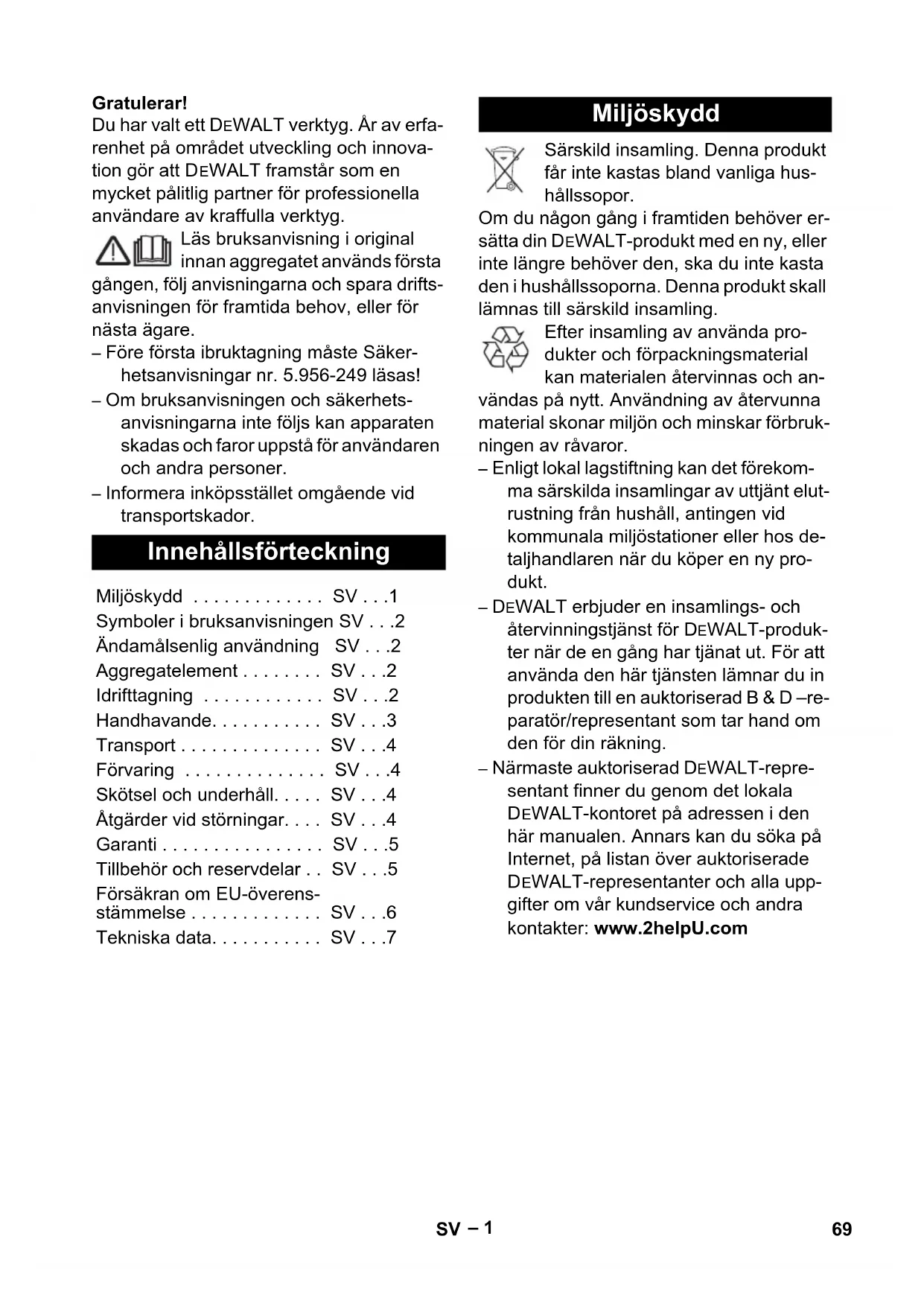

Du har valt ett DEWALT verktyg. År av erfarenhet på området utveckling och innovation gör att DEWALT framstår som en mycket pålitlig partner för professionella användare av kraffulla verktyg.

Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara drifts-anvisningen för framtida behov, eller för nästa ägare.

– Före första ibruktagning måste Säkerhetsanvisningar nr. 5.956-249 läsas!

– Om bruksanvisningen och säkerhets-anvisningarna inte följs kan apparaten skadas och faror uppstå för användaren och andra personer.

– Informera inköpsstället omgående vid transportskador.

Innehållsförteckning

Miljöskydd SV...1

Symboler i bruksanvisningen SV . . .2

Ändamålsenlig användning SV . . .2

Aggregatelement....SV...2

Idrifttagning . . . . . . . . . . SV . . . 2

Handhavande. . . . . . . . SV . . 3

Transport . . . . . . . . . . . SV . . 4

Förvaring SV...4

Skötsel och underhåll..... SV ...4

Åtgärder vid störningar.... SV...4

Garanti . . . . . . . . . . . . . SV . . . 5

Tillbehör och reservdelar .. SV ...5

Försäkran om EU-överens- stämmelse . . . . . . . . . . SV . . . 6

Tekniska data. . . . . . . . . SV . . . 7

Miljöskydd

Särskild insamling. Denna produkt får inte kastas bland vanliga hus- hållssopor.

Om du någon gång i framtiden behöver ersätta din DEWALT-produkt med en ny, eller inte längre behöver den, ska du inte kasta den i hushållssoporna. Denna produkt skall lämnas till särskild insamling.

Efter insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror.

– Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt.

- DEWALT erbjuder en insamlings- och återvinningstjänst för DEWALT-produkter när de en gång har tjänat ut. För att använda den här tjänsten lämnar du in produkten till en auktoriserad B & D –reparatör/representant som tar hand om den för din räkning.

– Närmaste auktoriserad DEWALT-representant finner du genom det lokala DEWALT-kontoret på adressen i den här manualen. Annars kan du söka på Internet, på listan över auktoriserade DEWALT-representanter och alla upp-gifter om vår kundservice och andra kontakter: www.2helpU.com

Symboler i bruksanvisningen

⚠️Fara

För en omedelbart överhängande fara som kan leda till svåra skador eller döden.

⚠ Varning

För en möjlig farlig situation som kan leda till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda till lätta skador eller materiella skador.

Ändamålsenlig användning

⚠ Varning

Maskinen är inte lämplig för uppsugning av hälsovådligt damm.

– Maskinen är avsedd att användas till våt och torr rengöring av golv- och väggytor.

– Denna maskin är lämpad för yrkesmässig användning, t.ex. på hotell, i skolor, på sjukhus och fabriker, i butiker, på kontor och av uthyrningsfirmor.

Aggregatelement

1 Elektroder

2 Handtag

3 Sugslang

4 Spärr av sughuvud

5 Bärhjul

6 Kontrollampa

7 Sugfästen

8 Styrrulle

9 Smutsbehållare

10 Golvmunstycke (ingår ej i leveransen)

11 Nätuttag

12 Sughuvud

13 Sugrör (ingår ej i leveransen)

14 Huvudströmbrytare

15 Filterlock

16 Bärhandtag

17 Reglage för filterrengöring

18 Kabelkrok

19 Nätkabel

20 Krök

21 Fäste till golvmunstycke

22 Fäste till fogmunstycke

23 Fäste till sugrör

24 Typskylt

25 Plattfilter

26 Frånluftsfilter

27 Filterrengöring

Idrifttagning

Torrsugning

Varning

Under sugning får platveckfiltret aldrig tas bort.

– Vid uppsugning av fint damm kan en filterpåse av papper eller ett membranfilter (specialtillbehör), användas som komplement.

→ Lossa spärr på sughuvudet och ta av det.

→ Sätt pappersfilter eller membranfilter (specialtillbehör) på plats.

→ Sätt på sughuvudet och lås fast.

Våt vakuumrengöring (option)

Montering gummiläppar

Bild B

→ Montera av borstavstrykaren.

→ Montera gummiläpparna.

Observera:Gummiläpparnas strukturera-de sida måste peka utåt.

Ta bort pappersfilterpåsen.

– Vid sugning av våtsmuts måste alltid pappersfilterpåsen respektive membranfiltret (extra tillbehör) tas bort.

- Vi rekommenderar att specialfilterpåse (våt) används (se Filtersystem).

Allmänt

Varning

Under sugning får platveckfiltret aldrig tas bort.

– Vid uppsugning av våtsmuts med textil- eller fogmunstycket, eller om huvudsak- ligen vatten sugs upp ur en behållare, rekommenderar vi att funktionen "Filter- rengöring" kopplas bort.

– När max. vätskenivå har uppnätts stängs apparaten automatiskt av.

- Med ej ledande vätskor (t.ex. borremulsion, oljor och fett) stängs apparaten inte av när behållaren är full. Fyllnadsnivån måste ständigt kontrolleras och behållaren måste tömmas i tid.

– Efter avslutad vätsugning: Rengör plattveckfilter med filterrengöringen. Rengör elektroder med en borste. Torka ren behållaren med en fuktig trasa och låt den torka.

Clipanslutning

Bild C

Sugslangen är utrustad med ett clip-system. Alla C-35/C-DN-35 tillbehörsdelar kan anslutas.

Handhavande

Koppla till aggregatet

→ Stick i nätkontakten.

→ Starta maskinen med huvudbrytaren.

Arbeta med elverktyg

⚠️Fara

Risk för person och egendomsskada! Eluttaget är endast avsett för direkt anslutning av elverktyg till maskinen. All användning av eluttaget är otillåten.

→ Förbind elverktygets nätkontakt med sugen.

→ Starta maskinen med huvudbrytaren.

Kontrollampan lyser - dammsugaren befinner sig i standby-modus.

Observera: Dammsugaren kopplas till/från automatisk med elverktyget.

Observera: Dammsugaren har en startfördröjning på 0,5 sekunder och en eftersläpningstid på upp till 15 sekunder.

Observera: Se Tekniska data för elverktygens effektanslutningsvärden.

Bild D

→ Anpassa anslutningsmuffen till elverktygets anslutning.

Bild E

→ Avlägsna krökar på sugslangen.

→ Montera anslutningsmuff på sugslang.

Bild F

→ Förbind anslutningsmuff med elverktyg.

Filterrengöring

Observera: Aktivering av filterrengöringen var femte till tionde minut ökar plattvecksfiltrets livslängd.

– Stänga av filterrengöring:

→ Skjut reglaget uppåt.

- Starta filterrengöring:

→ Skjut reglaget neråt.

Bild G

→ Håll knappen på handtaget hålls in- tryckt under flera sekunder medan filter- rengöringen är tillslagen. Plattvecksfiltret rengörs automatiskt av en luftstöt (pulserande ljud).

Koppla från aggregatet

→ Filterrengöring: Tryck på reglaget på handtaget flera gånger medan filterren-göringen är tillslagen.

→ Stäng av maskinen med huvudbrytaren.

Efter varje användning

→ Töm behållaren.

→ Rengör apparaten invändigt och utvändigt genom uppsugning och torka med en fuktig trasa.

Förvara aggregatet

→ Rulla upp nätkabeln på sladdhållaren.

→ Förvara apparaten i ett torrt rum och säkra den mot obehörig användning.

Transport

Varning

Risk för person och egendomsskada! Observera vid transport maskinens vikt.

→ Ta loss sugröret med golvmunstycket ur fästet. Ta tag i maskinens bärhand- tag och sugrör när maskinen ska bäras.
→ Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Förvaring

Varning

Risk för person och egendomsskada! Observera maskinens vikt vid lagring. Denna maskin får endast lagras inomhus.

Skötsel och underhåll

⚠️Fara

Stäng alltid av aggregatet och lossa nät- kontakten innan arbeten på aggregatet ut- förs.

Byta plattveckat filter

→ Öppna filterlocket.
→ Byt plattveckat filter.
→ Tillslut filterskyddet, det hakas hörbart fast.

Byt frånluftfilter

→ Öppna filterlocket.
→ Byta frånluftsfilter.
→ Tillslut filterskyddet, det hakas hörbart fast.

Rengöra elektroder

→ Lossa spärr på sughuvudet och ta av det.
→ Rengör elektroder med en borste.
→ Sätt på sughuvudet och lås fast.

Åtgärder vid störningar

⚠️Fara

Stäng alltid av aggregatet och lossa nätkontakten innan arbeten på aggregatet utförs.

Sugturbinen fungerar inte

→ Kontrollera kabel, kontakt, säkring, vägguttag och elektroder.
→ Slå på apparaten.

Sugturbinen stängs av

→ Töm behållaren.

Sugturbinen startar inte efter att behållaren har tömts

→ Koppla från apparaten och vänta i 5 sekunder, koppla till igen efter 5 sekunder.
→ Rengör både elektroder och mellanrummet mellan elektroderna med en borste.

Sugkraften nedsatt

→ Tag bort material som täpper till sugmunstycke, sugrör, krök, handtag, sugslang eller plattvecksfilter.
→ Byt pappersfilterpåse.
→ Filterrengöring: Tryck på reglaget på handtaget flera gånger medan filterren-göringen är tillslagen.
→ Haka fast filterskyddet ordentligt.
→ Rengör membranfiltret (specialtillbehör) under rinnande vatten, eller byt ut det.
→ Byt plattveckat filter.

Damm tränger ut under sugning

→ Kontrollera plattveckfiltrets monteringsläge.
→ Byt plattveckat filter.

Frånkopplingsautomatiken (våtsugning) fungerar inte

→ Rengör både elektroder och mellanrummet mellan elektroderna med en borste.
→ Kontrollera fyllnadsnivån ofta när ej le- dande vätska används.

Filterrengöringen kopplar ständigt till och från

→ Lossa sugmunstycke, eller slangände, som sugit fast.
→ Avsluta kontinuerlig sugning ur vätskebehållare eller filterrengöring.
→ Tag bort material som täpper till sugmunstycke, sugrör, krök, handtag, sugslang eller plattvecksfilter.
→ Byt plattveckat filter.

Filterrengöringen arbetar inte ordentligt

→ Sugslang ej ansluten.

Det går inte att stänga av filterrengöringen

→ Informera kundservice.

Det går inte att starta filterrengöringen

→ Informera kundservice.

Garanti

30 DAGARS ÖPPET KÖP

Om du inte är helt nöjd med effektiviteten hos ditt DEWALT verktyg har du möjlighet att återlämna det, komplett så som inköpt, till inköpsstället inom 30 dagar för återbetalning av köpesumman eller byte. Inköps-kvitto måste medtagas.

KONTRAKT FRI SERVICE UNDER ETT ÅR

Kräver ditt DEWALT verktyg underhåll eller service under första året under köpet så utförs detta arbete kostnadsfritt hos en auktoriserad DEWALT serviceverkstad.

Inköpskvitto måste medtagas. Omfattar arbete och reservdelar för kraftverktyg. Gäller ej tillbehör.

ETT ÅRS FULL FUNKTIONSGARANTI

Om din DEWALT produkt blir defekt inom tolv månader från inköpsdatum på grund av material- eller tillverkningsfel garanterar vi kostnadsfritt byte av alla defekta delar eller, om vi så väljer, kostnadsfritt byta ut verktyget, under förutsättning att:

– produkten ej har använts på fel sätt.
– reparationer ej har utförts av person som inte är auktoriserad för uppgiften.
- inköpsdatum kan beläggas. Denna garanti erbjuds som extra förmån, utanför gällande konsumentlagstiftning.

Vänligen använd aktuellt telefonnummer på baksidan av denna bruksanvisning för att hitta din närmaste, auktoriserade

DEWALT serviceverkstad. En lista över alla auktoriserade DEWALT serviceverkstäder med detaljerade uppgifter om våra serviceåtaganden kan läsas på Internet, på

www.2helpU.com

Tillbehör och reservdelar

– Endast av tillverkaren godkända tillbehör och reservdelar får användas. Original-tillbehör och original-reservdelar garanterar att apparaten kan användas säkert och utan störning.
- För detaljerad information om reservdelar, vänligen kontakta din DEWALT leverantör.

Försäkran om EU-överensstämmelse

MASKINDIREKTIV

D27901

DEWALT deklarerar att dessa produkter, beskrivna under "tekniska data" uppfyller:

För mer information, var god kontakta

DEWALT på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar.

Horst Großmann

		D27901 D27901 D27901
		EUR GB CH
Nätspänning V 230 230-240 230
Frekvens Hz 50/60 50/60 50/60
Max. effekt W 1380 1300 1300
Normeffekt W 1200 1150 1150
Behållarvolym I 45 45 45
Påfyllnadsmängd vätska	I 31 31 31
Luftmängd (max.)	I/s 56 53 53
Undertryck (max.)	kPa (mbar)	23,5 (235)	22,0 (220)
Elverktygens effektanslutningsvärden	W	100-2200	100-1800
Skyddsklass	-- I	I	I
Sugslanganslutning (C-DN/C-ID) mm	35 35 35
Längd x Bredd x Höjd	mm	510 x 400 x 640	510 x 400 x 640
Vikt	kg	11,0 11,0	11,0
Omgivningstemperatur (max.)	°C	+40	+40
Beräknade värden enligt EN 60335-2-69
Ljudtrycksnivå L_pA	dB(A)	63 63 63
Osäkerhet K_pA	dB(A)	1	1
Hand-Arm Vibrationsvärde	m/s^2	<2,5	<2,5
Osäkerhet K	m/s^2	0,2	0,2

Nätkabel	H05VV-F 3x1,5 mm2
D27901	Artikelnr.	Kabellängd
GB	597069-00	7,5 m
CH	1002094-00	7,5 m

Nätkabel	H07RN-F 3x1,5 mm2
D27901	Artikelnr.	Kabellängd
EUR 1003279	-00 7,5 m
