GEBRUIKSAANWIJZING D27901 DEWALT

Nederlands (vertaald vanuit de originele instructies) 34

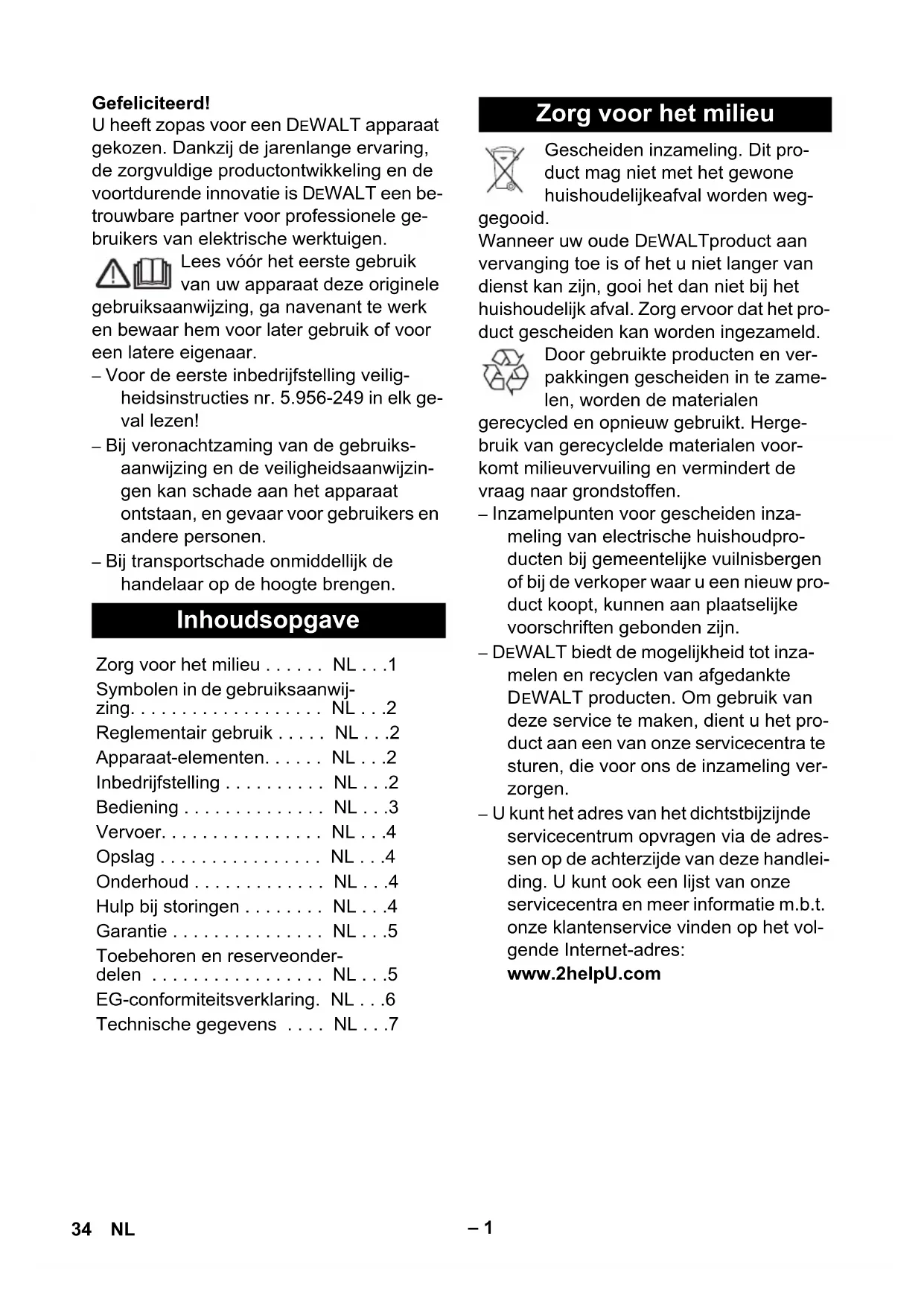

U heeft zopas voor een DEWALT apparaat gekozen. Dankzij de jarenlange ervaring, de zorgvuldige productontwikkeling en de voortdurende innovatie is DEWALT een betrouwbare partner voor professionele gebruikers van elektrische werktuigen.

Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

• Voor de eerste inbedrijfstelling veiligheidsinstructies nr. 5.956-249 in elk geval lezen!
  – Bij veronachtzaming van de gebruiks- aanwijzing en de veiligheidsaanwijzingen kan schade aan het apparaat ontstaan, en gevaar voor gebruikers en andere personen.
  – Bij transportschade onmiddellijk de handelaar op de hoogte brengen.

Inhoudsopgave

Zorg voor het milieu ..... NL ...1

Symbolen in de gebruiksaanwijzing.... NL...2

Reglementair gebruik ..... NL ...2

Apparaat-elementen.....NL...2

Inbedrijfstelling ....NL...2

Bediening .... NL ... 3

Vervoer.... NL...4

Opslag .... NL ... 4

Onderhoud .... NL ... 4

Hulp bij storingen ..... NL ...4

Garantie .... NL . . .5

Toebehoren en reserveonder- delen ....NL...5

EG-conformiteitsverklaring. NL . . .6

Technische gegevens .... NL ...7

Zorg voor het milieu

Gescheiden inzameling. Dit product mag niet met het gewone huishoudelijkeafval worden weggegooid.

Wanneer uw oude DEWALTproduct aan vervanging toe is of het u niet langer van dienst kan zijn, gooi het dan niet bij het huishoudelijk afval. Zorg ervoor dat het product gescheiden kan worden ingezameld.

Door gebruikte producten en verpakkingen gescheiden in te zamen, worden de materialen

gerecycled en opnieuw gebruikt. Hergebruik van gerecyclelde materialen voorkomt milieuvervuiling en vermindert de vraag naar grondstoffen.

• Inzamelpunten voor gescheiden inza- meling van electrische huishoudpro- ducten bij gemeentelijke vuilnisbergen of bij de verkoper waar u een nieuw pro- duct koopt, kunnen aan plaatselijke voorschriften gebonden zijn.
• DEWALT biedt de mogelijkheid tot inzamelen en recyclen van afgedankte DEWALT producten. Om gebruik van deze service te maken, dient u het product aan een van onze servicecentra te sturen, die voor ons de inzameling verzorgen.
• U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres:

www.2helpU.com

Symbolen in de gebruiksaanwijzing

⚠️Gevaar

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

⚠ Waarschuwing

Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs do-delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.

Het apparaat is niet geschikt voor het opzuigen van voor de gezondheid schadelijke stoffen.

• Deze zuiger is voor het natte en droge reinigen van vloer- en muuroppervlakken bestemd.
• Dit apparaat is geschikt voor industrieel gebruik, zoals bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoorgebouwen en verhuurkan- toren.

Apparaat-elementen

1 Elektroden

2 Handgreep

3 Zuigslang

4 Vergrendeling van de zuigkop

5 Loopwiel

6 Controlelampje

7 Luchtinlaatleidingen

8 Zwenkwiel

9 Vuilreservoir

10 Vloersproeier (niet meegeleverd)

11 Contactdoos

12 Zuigkop

13 Zuigbuis (niet meegeleverd)

14 Hoofdschakelaar

15 Filterdeksel
16 Handgreep
17 Schuifsluiting voor filterreiniging
18 Kabelhaak
19 Netkabel
20 Elleboog
21 Houder voor vloersproeier
22 Houder voor voegsproeier
23 Houder voor zuigbuizen
24 Typeplaatje
25 Vlak harmonicafilter
26 Afzuigfilter
27 Filterreiniging

Inbedrijfstelling

Droogzuigen

Voorzichtig

Bij het zuigen mag de vlakvouwfilter nooit verwijderd worden.

- Bij het opzuigen van fijn stof kan ook nog een papieren filterzak of een membraanfilter (bijzondere toebehoren) gebruikt worden.

Inbouw papieren filterzak

Afbeelding A

→ Zuigkop ontgrendelen en wegnemen.
→ Papieren filterzak of membraanfilter (bijzondere toebehoren) monteren.
→ Zuigkop eropzetten en vergrendelen.

Natzuigen (optie)

Inbouw rubber lippen

Afbeelding B

→ Borstelstrook demonteren.
→ Rubber strippen inbouwen.

Aanwijzing: De gestructueerde kant van de rubber strippen moet naar buiten wijzen.

Papieren filterzak wegnemen

• Bij het opzuigen van nat vuil moet altijd de papieren filterzak resp. de membraanfilter (speciale accessoires) verwijderd worden.
  – Wij raden u aan een speciale filterzak (nat) te gebruiken (zie filtersystemen).

Algemeen

Voorzichtig

Bij het zuigen mag de vlakvouwfilter nooit verwijderd worden.

– Bij het opzuigen van nat vuil met de stof- of voegkop, resp. indien er overwegend water uit een container opgezogen wordt, raden wij u aan om de functie 'Filterreiniging' uit te zetten.

– Bij het bereiken van de max. vulstand schakelt het apparaat automatisch uit.

- Bij niet geleidende vloeistoffen (b.v. booremulsie, oliën en vetten) wordt het toestel bij een volle container niet uitschakeld. De vulstand moet voortdurend gecontroleerd worden en de container moet tijdig geleegd worden.

- Na het stoppen met natzuigen: Vlakvouwfilter samen met de filterreiniging schoonmaken. Elektrodes met een borstel schoonmaken. Reservoir met een vochtige doek schoonmaken en afdrogen.

Clipverbinding

Afbeelding C

De zuigslang is van een clip-systeem voorzien. Alle C-35/C-DN-35 accessoires kunnen worden aangesloten.

Bediening

Apparaat inschakelen

→ Steek de netstekker in de contactdoos.
→ Schakel het apparaat aan de hoofdschakelaar in.

Werken met elektrische werktuigen

⚠ Gevaar

Gevaar voor letsels en beschadigingen! Het stopcontact ist alleen voor de rechtstreekse aansluiting van elektrisch gereedschap aan de zuiger bestemd. Ieder ander gebruik van het stopcontact ist niet togetsaan.

→ Stroomstekker van het elektrische werktuig aan de zuiger insteken.
→ Schakel het apparaat aan de hoofdschakelaar in.

Controlelampje brandt, stofzuiger staat in standby-modus.

Aanwijzing: De zuiger wordt met het elektrische gereedschap automatisch in- en uitgeschakeld.

Aanwijzing: De zuiger heeft een aanloop-vertraging van max. 0,5 seconden en een nalooptijd van max. 15 seconden.

Aanwijzing: Voor vermogensaansluit-waarde van het elektrische gereedschap, zie Technische gegevens.

Afbeelding D

→ Aansluitmoffen aanpassen aan de aansluiting van het elektrische werktuig.

Afbeelding E

→ Elleboog aan de zuigslang verwijderen.
→ Aansluitmof aan zuigslang monteren.

Afbeelding F

→ Aansluitmof aan elektrisch werktuig aansluiten.

Filterreiniging

Instructie: Een activering van de filterreini- ging alle 5-10 minuten, verhoogt de levens- duur van de vlakvouwfilter.

- Filterreiniging uitschakelen:

→ Schuif naar boven schuiven.
– Filterreiniging inschakelen:
→ Schuif naar beneden schuiven.

Afbeelding G

→ Taster op de handgreep bij ingeschakelde filterreiniging meerdere secondes ingedrukt houden. De vlakvouwfilter wordt dan automatisch gereinigd door een luchtstoot (pulserend geluid).

Apparaat uitschakelen

→ Filterreiniging: Taster op de handgreep bij ingeschakelde filterreiniging meer-dere keren bedienen.
→ Schakel het apparaat aan de hoofdschakelaar uit.
→ Netstekker uittrekken.

Na elk bedrijf

→ Reservoir leegmaken.
→ Apparaat aan de binnen- en buitenkant reinigen door afzuigen en afvegen met een vochtige doek.

Apparaat opslaan

→ Stroomkabel rond de kabelhouder wik- kelen.
→ Apparaat in een droge ruimte plaatsen en beveiligen tegen onbevoegd gebruik.

Vervoer

Voorzichtig

Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat.

→ Zuigbuis met vloerkop uit de houder nemen. Draag het apparaat aan de draaggreep en aan de zuigbuis.
→ Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

⚠️Gevaar

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Vlakvouwfilter vervangen

→ Filterafdekking openen.
→ Vlakvouwfilter vervangen.
→ Filterafdekking sluiten, moet hoorbaar in elkaar sluiten.

Afvoerluchtfilter vervangen

→ Filterafdekking openen.
→ Afzuigfilter vervangen..
→ Filterafdekking sluiten, moet hoorbaar in elkaar sluiten.

Elektrodes reinigen

→ Zuigkop ontgrendelen en wegnemen.
→ Elektrodes met een borstel schoonmaken.
→ Zuigkop eropzetten en vergrendelen.

Hulp bij storingen

⚠️Gevaar

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Zuigturbine start niet

→ Kabel, stekker, zekering, contactdoos en elektrodes controleren.
→ Apparaat inschakelen.

Zuigturbine schakelt uit

→ Reservoir leegmaken.

Zuigturbine start na het legen van de container niet opnieuw

→ Apparaat uitschakelen en 5 seconden wachten, na 5 seconden weer aanzetten.
→ Elektrodes en de tussenruimte van de elektrodes met een borstel schoonmaken.

Zuigkracht wordt minder

→ Verstoppingen uit zuigkop, zuigbuis, elleboog, handgreep, zuigslang of vlak-vouwfilter verwijderen.
→ Papieren filterzak vervangen.
→ Filterreiniging: Taster op de handgreep bij ingeschakelde filterreiniging meer-dere keren bedienen.
→ Filterafdekking goed vastklikken.
→ Membraanfilter (extra toebehoren) met stromend water reinigen en/of vervangen.
→ Vlakvouwfilter vervangen.

Er ontsnapt stof bij het zuigen

→ Controleren of de vlakvouwfilter correct geplaatst is.
→ Vlakvouwfilter vervangen.

Uitschakelmechanisme (natzuigen) springt niet aan

→ Elektrodes en de tussenruimte van de elektrodes met een borstel schoonmaken.
→ Vulstand bij elektrisch niet leidende vloeistof voortdurend controleren.

Filterreiniging schakelt continu

→ Vastgezogen zuigkop en/of slanguiteinde losmaken.
→ Continu zuigen uit vloeistofreservoir stoppen en/of filterreiniging uitschakelen.
→ Verstoppingen uit zuigkop, zuigbuis, elleboog, handgreep, zuigslang of vlak-vouwfilter verwijderen.
→ Vlakvouwfilter vervangen.

Filterreiniging werkt niet

→ Zuigslang niet aangesloten.

Filterreiniging kan niet uitgeschakeld worden

→ Klantendienst contacteren.

Filterreiniging kan niet ingeschakeld worden

→ Klantendienst contacteren.

Garantie

30 DAGEN TEVREDENHEIDSGA- RANTIE ZONDER RISICO

Indien u niet volledig tevreden bent met de prestatie van uw DEWALT werktuig, breng het dan volledig binnen 30 dagen na aankoop terug bij uw verkoper, het aankoopbedrag wordt terugbetaald of het apparaat wordt omgeruild. Enkel op vertoon van uw aankoopbewijs.

EEN JAAR GRATIS KLANTENSERVICE

Klantenservice- of onderhoudswerkzaam- heden binnen de 12 maanden na uw aan- koop worden gratis uitgevoerd door geautoriseerde DEWALT werkplaatsen.

Enkel op vertoon van uw aankoopbewijs. De werkuren en de vervangingsstukken van elektrische werktuigen worden niet ge- dekt. Accessoires zijn uitgesloten.

EEN JAAR VOLLEDIGE GARANTIE

Indien uw DEWALT product binnen de 12 maanden na uw aankoop gebreken vertoont op grond van een materiaalfout of een verkeerde montage, garanderen wij een kostenloze vervanging van alle defecte onderdelen of van het apparaat indien:

- het product niet ondoelmatig werd gebruikt

- geen herstellingen werden uitgevoerd door ongeautoriseerde personen

- het aankoopbewijs kan worden voorgelegd; deze garantie wordt u aangeboden als extra voordeel naast de wettelijke garantiebepalingen.

Voor het adres van de dichtstbijzijnde, geautoriseerde DEWALT werkplaats kunt u terecht op het telefoonnummer aan de achterkant van deze gebruiksaanwijzing. U vindt bovendien een lijst van geautoriseerde DEWALT werkplaatsen op de internetpagina

www.2helpU.com

Toebehoren en reserveonderdelen

• Er mogen uitsluitend toebehoren en reserveonderdelen gebruikt worden die door de fabrikant zijn vrijgegeven. Originele toebehoren en reserveonderdelen bieden de garantie van een veilig en storingsvrije werking van het apparaat.
• Voor bijkomende informatie in verband met reserveonderdelen staat uw DEWALT verkoper steeds tot uw beschikking.

EG-conformiteitsverklaring

RICHTLIJN VOOR MACHINES

D27901

DEWALT verklaart dat deze producten zoals beschreven onder "technische gegevens" in overeenstemming zijn met:

Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014-1: 2006 + A1: 2009

EN 55014-2: 1997 + A2: 2008

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Toegepaste landelijke normen

Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing. De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

Horst Großmann

		D27901 D27901 D27901
		EUR GB CH
Netspanning V 230 230-240 230
Frequentie Hz 50/60 50/60 50/60
Max. vermogen W 1380 1300 1300
Nominaal vermogen W 1200 1150 1150
Inhoud reservoir I 45 45	45
Vulhoeveelheid vloeistof	I 31	31	31
Luchthoeveelheid (max.)	I/s 56	53	53
Onderdruk (max.)	kPa (mbar)	23,5 (235)	22,0 (220)
Vermogensaansluitwaarde van het elektrische gereedschap	W 100-2200	100-1800	100-1100
Beschermingsklasse	-- I	I	I
Zuigslangaansluiting (C-DN/C-ID)	mm	35	35
Lengte x breedte x hoogte	mm	510 x 400 x 640	510 x 400 x 640
Gewicht	kg	11,0	11,0
Omgevingstemperatuur (max.)	°C	+40	+40
Bepaalde waarden conform EN 60335-2-69
Geluidsdrukniveau L_pA	dB(A)	63	63
Onzekerheid K_pA	dB(A)	1	1
Hand-arm vibratiewaarde	m/s^2	<2,5	<2,5
Onzekerheid K	m/s^2	0,2	0,2

Stroomkabel	H05VV-F 3x1,5 mm2
D27901	Onderdeelnr.	Lengte snoer
GB	597069-00	7,5 m
CH	1002094-00	7,5 m

Stroomkabel	H07RN-F 3x1,5 mm2
D27901	Onderdeelnr.	Lengte snoer
EUR 1003279	-00 7,5 m
