HASZNÁLATI ÚTMUTATÓ D27901 DEWALT
Magyar (az eredeti utasítások fordítása) 106

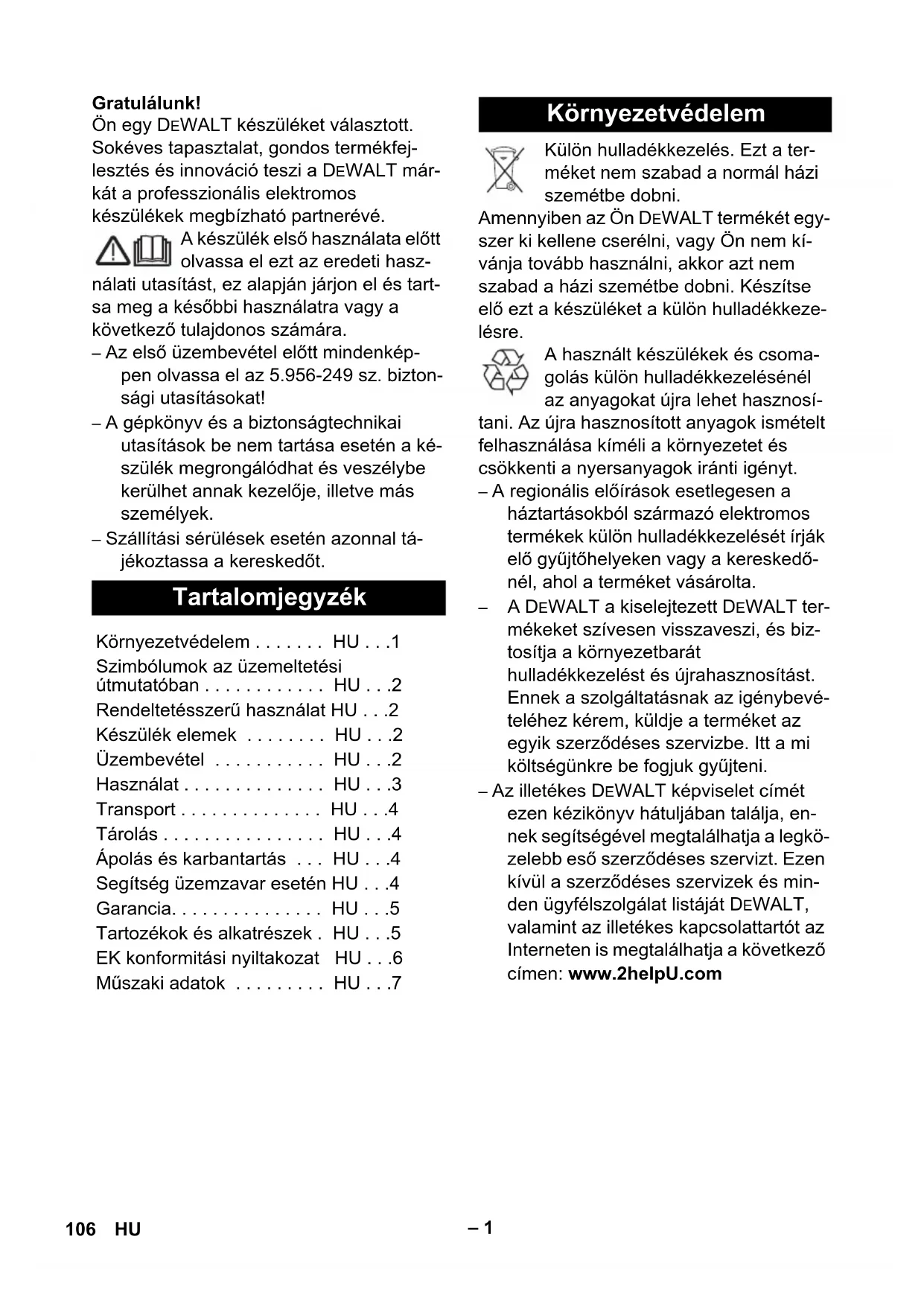

Ön egy DEWALT készüléket választott. Sokéves tapasztalat, gondos termékfejlesztés és innováció teszi a DEWALT márkát a professzionális elektromos készülékek megbízható partnerévé.
A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tart- sa meg a későbbi használatra vagy a következő tulajdonos számára.
– Az első üzembevétel előtt mindenképpen olvassa el az 5.956-249 sz. biztonsági utasításokat!
– A gépkönyv és a biztonságtechnikai utasítások be nem tartása esetén a ké- szülék megrongálódhat és veszélybe kerülhet annak kezelője, illetve más személyek.
– Szállítási sérülések esetén azonnal tájékoztassa a kereskedőt.
Tartalomjegyzék
Környezetvédelem ..... HU ...1
Szimbólumok az üzemeltetési útmutatóban ..... HU ...2
Rendeltetésszerű használat HU . . .2
Készülék elemek ..... HU ...2
Üzembevétel ..... HU ...2
Használat....HU...3
Transport....HU...4
Tárolás ..... HU ...4
Ápolás és karbantartás ... HU ...4
Segítség üzemzavar esetén HU . . .4
Garancia....HU...5
Tartozékok és alkatrészek . HU . . .5
EK konformitási nyiltakozat HU . . .6
Müszaki adatok ..... HU ...7
Környezetvédelem
Külön hulladékkezelés. Ezt a terméket nem szabad a normál házi szemétbe dobni.
Amennyiben az Ön DEWALT termékét egyszer ki kellene cserélni, vagy Ön nem kívánja tovább használni, akkor azt nem szabad a házi szemétbe dobni. Készítse elő ezt a készüléket a külön hulladékkezelésre.
A használt készülékek és csomagolás külön hulladékkezelésénél az anyagokat újra lehet hasznosí- tani. Az újra hasznosított anyagok ismételt felhasználása kíméli a környezetet és csökkenti a nyersanyagok iránti igényt.
– A regionális előírások esetlegesen a háztartásokból származó elektromos termékek külön hulladékkezelését írják elő gyűjtőhelyeken vagy a kereskedő-nél, ahol a terméket vásárolta.
- A DEWALT a kiselejtezett DEWALT termékeket szívesen visszaveszi, és biztosítja a környezetbarát hulladékkezelést és újrahasznosítást. Ennek a szolgáltatásnak az igénybevé-teléhez kérem, küldje a terméket az egyik szerződéses szervizbe. Itt a mi költségünkre be fogjuk gyűjteni.
– Az illetékes DEWALT képviselet címét ezen kézikönyv hátuljában találja, ennek segítségével megtalálhatja a legközelebb eső szerződéses szervizt. Ezen kívül a szerződéses szervizek és minden ügyfélszolgálat listáját DEWALT, valamint az illetékes kapcsolattartót az Interneten is megtalálhatja a következő címen: www.2helpU.com
Szimbólumok az üzemeltetési útmutatóban
⚠️Balesetveszély
Azonnal fenyegető veszély, amely súlyos testi sérüléshez vagy halálhoz vezet.
Figyelem!
Esetlegesen veszélyes helyzet, amely súlyos testi sérüléshez vagy halálhoz vezethet.
Vigyázat
Esetlegesen veszélyes helyzet, amely könnyű sérüléshez vagy kárhoz vezethet.
Rendeltetésszerű használat
Figyelem!
A készülék nem alkalmas egészségre káros por felszívására.
– A porszívó padló- és falfelületek nedves és száraz tisztítására szolgál.
– Ez a készülék ipari használatra alkalmas, pl. szállodákban, iskolákban, kórházakban, üzemekben, boltokban, irodákban és kölcsönző üzletekben.
Készülék elemek
1 Elektródok
2 Markolat
3 Szívótömlő
4 Szívófej zárja
5 Futókerék
6 Ellenőrző lámpa
7 Szívótámasztékok
8 Kormánygörgő
9 Hulladéktartály
10 Padiófej (nem része a szállítási terjedelemnek)
11 Csatlakozó dugasz
12 Szívófej
13 Szívócső (nem része a szállítási terje- delemnek)
14 Főkapcsoló
15 Szüröfedél
16 Fogantyú
17 A szürötisztítás tolózára
18 Kábel tartó
19 Hálózati kábel
20 Könyökcső
21 Padlófej tartó
22 Réstisztítófej tartója
23 Szívócsövek tartója
24 Típustábla
25 Lapos harmonikaszürő
26 Használtlevegő szűrő
27 Szürötisztítás
Üzembevétel
Száraz porszívózás
Vigyázat
Porszívózáskor sohasem szabad eltávolítani az összehajtható szűrőt.
– Ha finom port fognak felszívni, kiegészítőleg használhatnak papírszűrőt vagy membránszűrőt (különleges tartozék) is.
A papírszűrő behelyezése
Ábra A
→ Oldja ki és vegye le szívófejet.
→ Helyezze fel a papírszűrőt vagy a membránszűrőt (különleges tartozék).
→ Helyezze vissza és biztosítsa a szívófejet.
Nedves porszívózás (opció)
Gumiél felhelyezése
Ábra B
→ Kefecsík kivétele.
→ Gumiajkakat beépíteni.
Megjegyzés: A gumiélek strukturált oldalának kifelé kell nézni.
Papírszűrő eltávolítása
– Nedves piszok felszívásakor mindig el kell távolítani a papírszűrőt illetve a membránszűrőt (különleges tartozék).
– Ajánlott speciális (nedves) szűrőt alkalmazni (lásd Szűrőrendszerek).
Általános
Vigyázat
Porszívózáskor sohasem szabad eltávolítani az összehajtható szűrőt.
– Nedves piszok felszívása esetén a kár-pit- vagy rés-szívófejjel, illetve ha döntően vizet szív fel egy tartályból, ajánlott a „Szűrötisztító“ funkciót.
– Amikor eléri a max. folyadékszintet, a készülék automatikusan lekapcsol.
– Áramot nem vezető folyadék esetén (például fúróemulzió, olajok és zsírok) a készülék megtelt tartály esetén nem kapcsol ki. Mindig ellenőrizni kell a telítettségi szintet, és a tartályt időben ki kell üríteni.
– A nedves porszívózás befejezése után: A lapos harmonika szűrőt a szűrőtisztítóval tisztítsa le. Az elektródokat kefével tisztítsa meg. A tartályt nedves ronggyal tisztítsa ki és szárítsa meg.
Clip-csatlakozás
Ábra C
A szívótömlő bilincsrendszerrel van felsze- relve. Valamennyi C-35/C DN-35 tartozék csatlakoztatható.
Használat
A készülék bekapcsolása
→ Dugja be a hálózati csatlakozót.
→ A készüléket a fökapcsolón keresztül bekapcsolni.
Munka elektromos szerszámokkal
⚠️Balesetveszély
Sérülés- és rongálódásveszély! A dugalj csak az elektromos szerszámok porszívó-hoz való közvetlen csatlakoztatására szolgál. A dugalj bármilyen más használata nem megengedett.
→ Dugja be az elektromos szerszám hálózati dugóját a porszívóba.
→ A készüléket a főkapcsolón keresztül bekapcsolni.
A jelzőlámpa világít, a porszívó készenléti módban van.
Megjegyzés: A porszívó automatikusan az elektromos szerszámmal együtt kapcsolódik be és ki.
Megjegyzés: A porszívónak 0,5 másodperces indulási késleltetése, és 15 másodperces utánjárási ideje van..
Megjegyzés: Az elektromos szerszámok teljesítmény felvétele, lásd Műszaki adatok.
Ábra D
→ Igazítsa a csatlakozási karmantyúkat az elektromos szerszám csatlakozójához.
Ábra E
→ Távolítsa el a könyökcsövet a szívócsőről.
→ Szerelje fel a csatlakozási karmantyúkat a szívócsőre.
Ábra F
→ Csatlakoztassa a csatlakozási karman-tyúkat az elektromos szerszámhoz.
Szürötisztítás
Megjegyzés: A szűrőtisztítás működtetése minden 5-10 percben, növeli a lapos harmonikaszűrő élettartamát.
– Szürötisztítás kikapcsolása:
→ Tolja felfelé a a tolózárat.
– Szűrőtisztítás be
→ Tolja lefelé a tolózárat.
Ábra G
→ A fogantyún lévő gombot bekapcsolt szűrötisztítás esetén több másodpercig nyomva kell tartani. A lapos harmonika-szűrő léglökés által automatikusan tisz-tul (pulzáló zaj).
A készülék kikapcsolása
→ Szürötisztítás: A fogantyún lévő gombot, bekapcsolt szürötisztító mellett, többször meg kell nyomni.
→ A készüléket a főkapcsolón keresztül kikapcsolni.
→ Húzza ki a hálózati dugót.
Minden üzem után
→ Ürítse ki a tartályt.
→ A készüléket kívül-belül porszívóval és nedves ronggyal kell megtisztítani.
A készülék tárolása
→ A hálózati kábelt tekerje fel a kábeltartóra.
→ A készüléket száraz helyiségben állítsa le és biztosítsa illetéktelen használat ellen.
Transport
Vigyázat
Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát.
→ A szívócsövet a padlófejjel a tartóból kivenni. A készüléket hordáskor a hordófogantyúnál és a szívócsönél fogja meg.
→ Járművel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell csúszás és borulás ellen biztosítani.
Tárolás
Vigyázat
Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni.
Ápolás és karbantartás
⚠️Balesetveszély
A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a há- lózati csatlakozót.
Összehajtható szűrő cseréje
→ Nyissa ki a szüröfedelet.
→ Cserélje ki az összehajtható szűrőt.
→ Zárja be a szűrőfedelet, amelynek hallhatóan helyére kell kattannia.
A használtlevegő szűrőjének cseréje
→ Nyissa ki a szűrőfedelet.
→ Cserélje ki a használtlevegő szűrőjét.
→ Zárja be a szűrőfedelet, amelynek hallhatóan helyére kell kattannia.
Elektródok tisztítása
→ Oldja ki és vegye le szívófejet.
→ Az elektródokat kefével tisztítsa meg.
→ Helyezze vissza és biztosítsa a szívófejet.
Segítség üzemzavar esetén
⚠️Balesetveszély
A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a há- lózati csatlakozót.
A szívóturbina nem megy
→ Ellenőrizze a kábelt, a csatlakozódugót, a biztosítékot, a dugaljat és az elektró-dákat.
→ Kapcsolja be a készüléket.
A szívóturbina kikapcsolódik
→ Ürítse ki a tartályt.
A tartály kiürítése után a szívóturbina nem indul el újból
→ Kapcsolja ki a készüléket és várjon 5 másodpercig, majd 5 másodperc múlva kapcsolja be ismét.
→ Az elektródákat valamint az elektródák közti helyet kefével tisztítsa meg.
Szívóerő alábbhagy
→ A dugulást el kell háritani a szívófejben, a szívócsőben, a könyökcsőben, a fogantyúban, a szívótömlőben vagy a lapos harmonikaszűrőben.
→ Cserélje ki a papírszűrőt.
→ Szűrőtisztítás: A fogantyún lévő gombot, bekapcsolt szűrőtisztító mellett, többször meg kell nyomni.
→ Kattintsa be helyesen a szűrőfedelet.
→ A membránszűrőt (különleges tartozék) folyóvíz alatt tisztítsa ill. cserélje ki.
→ Cserélje ki az összehajtható szüröt.
Porszívózásnál por áramlik ki
→ Ellenőrizze, hogy az összehajtható szűrő helyesen van-e behelyezve.
→ Cserélje ki az összehajtható szűrőt.
Lekapcsoló automata (nedves szívásnál) nem lép működésbe
→ Az elektródákat valamint az elektródák közti helyet kefével tisztítsa meg.
→ Áramot nem vezető folyadék esetén állandóan ellenőrizze a telítettségi szintet.
A szürötisztítás állandóan kapcsol
→ Oldja le a rászívódott szívófejet ill. csővéget.
→ Fejezze be a folyamatos szívást a folyadéktartályból ill. kapcsolja ki a szűrőtisztítást.
→ A dugulást el kell hárítani a szívófejben, a szívócsőben, a könyökcsőben, a fogantyúban, a szívótömlőben vagy a lapos harmonikaszűrőben.
→ Cserélje ki az összehajtható szűrőt.
A szürötisztító nem működik
→ A szívócső nincs csatlakoztatva.
A szűrőtisztítást nem lehet kikapcsolni
→ Értesítse a szervizt.
A szűrótisztítást nem lehet bekapcsolni
→ Értesítse a szervizt.
Garancia
30 NAPOS MEGELÉGEDETTSÉGI GARANCIA KOCKÁZAT NÉLKÜL
Amennyiben Ön nem teljesen elégedett DEWALT készülékével, akkor 30 napon belül vissza tudja azt adni kereskedőjénél. Tartalék készüléket kap vagy visszakapja a vételárat. A készüléket a teljes szállítási terjedelemmel együtt kell visszaadni. A vá-sárlási nyugtát be kell mutatni.
EGY ÉVIG INGYENES SZERVIZ SZOLGÁLAT
A vásárlás utáni 12 hónapon belül a szerviz- vagy karbantartási szolgálatot a jóváhagyott DEWALT szervizekben ingyenesen végzik. A vásárlási nyugtát be kell mutatni. Az elektromos készülék javításának munkaidejét és a pótalkatrészeket nem számolják fel. A tartozék alkatrészek ki vannak zárva ebből a rendelkezésből.
EGY ÉV TELJES GARANCIA
Amennyiben a DEWALT készülék a vásárlástól számított 12 hónapon belül anyaghibából vagy szerelési hibából eredő károsodást mutat, akkor a következő feltételek mellett garantáljuk az általunk hibásnak ítélt alkatrészek ingyenes cseréjét vagy a készülék cseréjét (saját megítélésünk szerint):
– A készüléket nem használták rendeltetésétől eltérően.
– Nem végzett rajta javítást fel nem hatalmazott személy.
– A vásárlási nyugtát bemutatják. Ez a jótállás a törvényes jótállás melletti ki-egészítő szolgáltatás.
A legközelebbi DEWALT szerviz címét ezen üzemeltetési útmutató hátoldalán lévő telefonszámon kaphatja meg. Ezen kívül a jóváhagyott DEWALT szervizek listáját az Interneten is megtalálhatja a következő címen
www.2helpU.com
Tartozékok és alkatrészek
– Csak olyan tartozékokat és alkatrészeket szabad használni, amelyeket a gyártó jóváhagyott. Az eredeti tartozékok és az eredeti alkatrészek, biztosítják azt, hogy a készüléket biztonságosan és zavartalanul lehesen üzemeltetni.
– További információkért a pótalkatrészekkel kapcsolatosan kérem, forduljon DEWALT kereskedőjéhez.
EK konformitási nyiltakozat
GÉP IRÁNYELV
D27901
A DEWALT ezennel kijelenti, hogy jelen a „Műszaki adatok“ részben leírt termékek teljesítik a következő előírásokat:
Vonatkozó európai közösségi irányelvek:
2006/42/EK (+2009/127/EK)
2004/108/EK
Alkalmazott harmonizált szabványok:
EN 55014-1: 2006 + A1: 2009
EN 55014-2: 1997 + A2: 2008
EN 60335-1
EN 60335-2-69
EN 61000-3-2: 2006 + A2: 2009
EN 61000-3-3: 2008
EN 62233: 2008
Alkalmazott összehangolt normák:
További információkért kérem, forduljon a DEWALT-hoz a következő címen vagy nézze meg ezen használati útmutató hátoldalát. Az aláíró felel a műszaki dokumentumok összeállításáért, és jelen nyilatkozatot a DEWALT nevében teszi.
Horst Großmann
| D27901 D27901 D27901 | |||
| EUR GB CH | |||
| Hálózati feszültség V 230 230-240 230 | |||
| Frekvencia Hz 50/60 50/60 50/60 | |||
| Max. teljesítmény W 1380 1300 1300 | |||
| Névleges teljesítmény W 1200 1150 1150 | |||
| Tartály ürtartalom I 45 45 | 45 | ||
| Folyadék töltési szintje | I 31 | 31 | 31 |
| Légmennyiség (max.) | I/s 56 | 53 | 53 |
| Nyomáshiány (max.) | kPa (mbar) | 23,5 (235) | 22,0 (220) |
| Az elektromos szerszámok teljesítmény felvétele | W 100-2200 | 100-1800 | 100-1100 |
| Védelmi osztály | -- I | I | I |
| Szívótömlő csatlakozása (C-DN/C-ID) | mm | 35 | 35 |
| hosszúság x szélesség x magasság | mm | 510 x 400 x 640 | 510 x 400 x 640 |
| tömeg | kg | 11,0 11,0 | 11,0 |
| Környezeti hőmérséklet (max.) | °C | +40 | +40 |
| Az EN 60335-2-69 szerint megállapított értékek | |||
| Hangnyomás szint L_pA | dB(A) | 63 | 63 |
| Bizonytalanság K_pA | dB(A) | 1 | 1 |
| Kéz-kar vibrációs kibocsátási érték | m/s^2 | <2,5 | <2,5 |
| Bizonytalanság K | m/s^2 | 0,2 | 0,2 |
| Hálózati ká-bel | H05VV-F 3x1,5 mm2 | |
| D27901 | Alkatrész szám | Kábelhos-szúság |
| GB | 597069-00 | 7.5 m |
| CH | 1002094-00 | 7.5 m |
| Hálózati ká-bel | H07RN-F 3x1,5 mm2 | |
| D27901 | Alkatrész szám | Kábelhos-szúság |
| EUR 1003279 | -00 7.5 m | |
