MODE D'EMPLOI DBO180 MAKITA

TR Kablosuz Eksantrik Zımpara Makinesi Kullanma kılavuzu

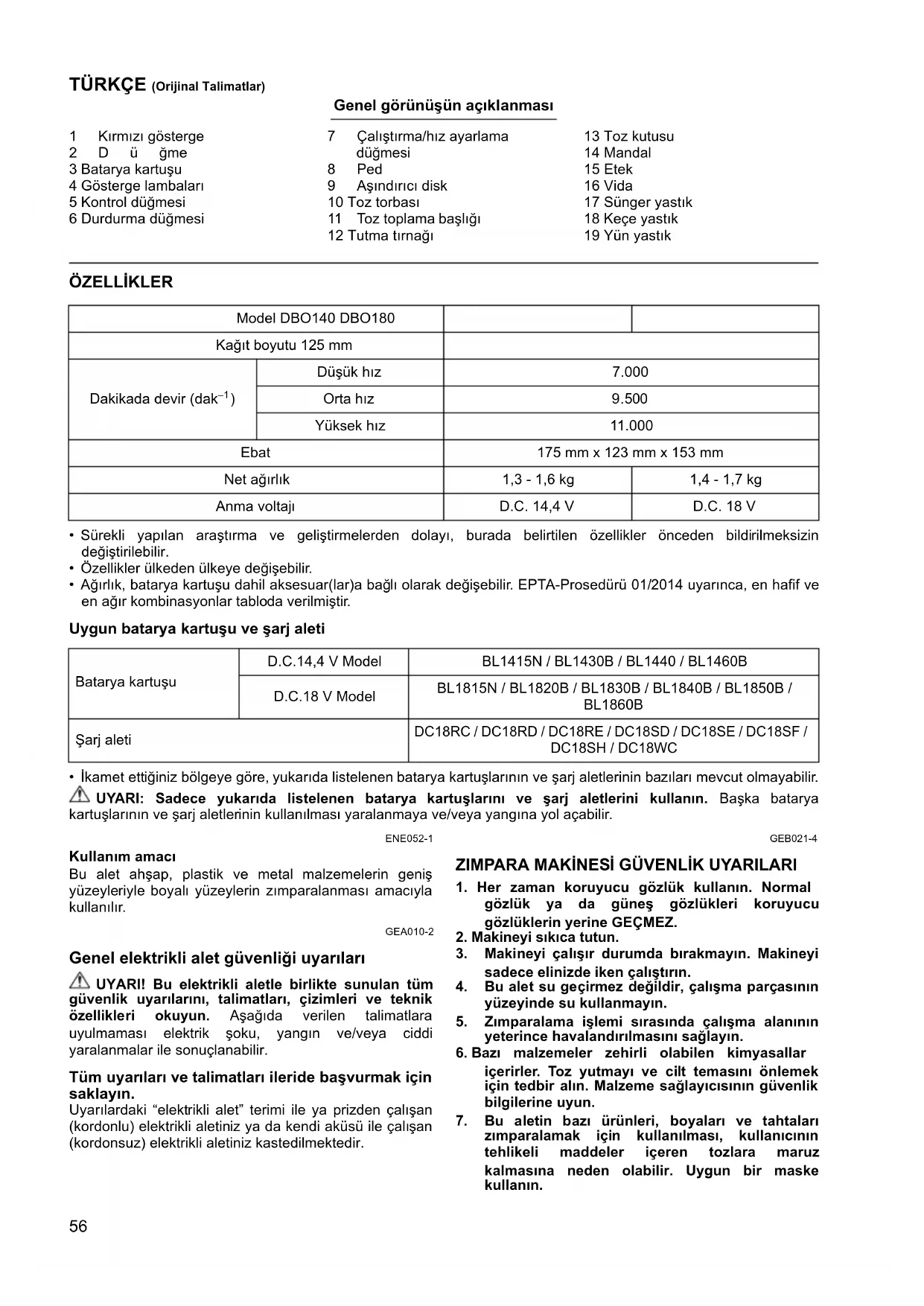

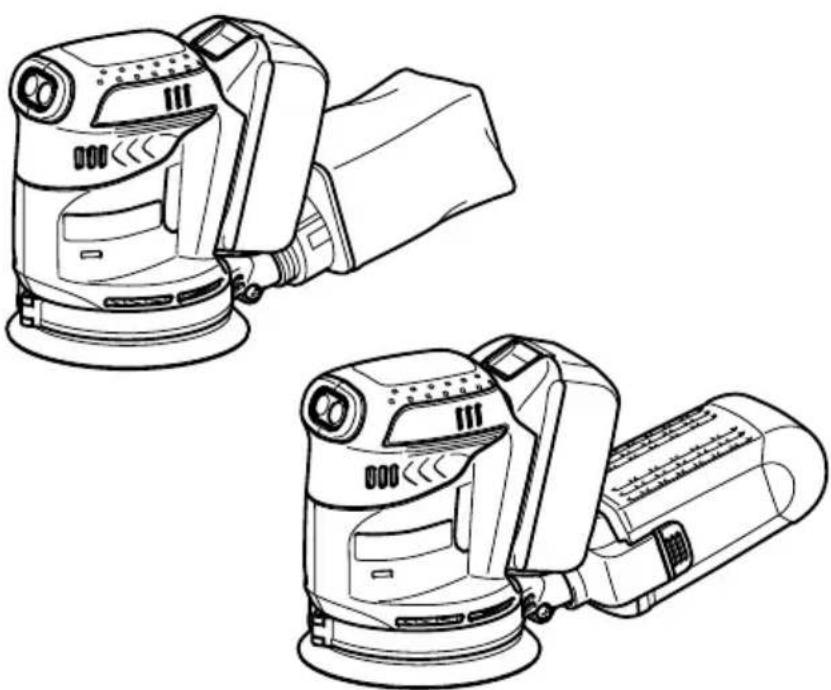

Genel görünüşün açıklanması

4 Gösterge lambaları

7Çalıştırma/hız ayarlama

11 Toz toplama başlığı

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin

• Özellikler ülkeden ülkeye değişebilir.

•Ağırlık, batarya kartuşu dahil aksesuar(lar)a bağlı olarak değişebilir. EPTA-Prosedürü 01/2014 uyarınca, en hafif ve

en ağır kombinasyonlar tabloda verilmiştir.

Uygun batarya kartuşu ve şarj aleti

• İkamet ettiğiniz bölgeye göre, yukarıda listelenen batarya kartuşlarının ve şarj aletlerinin bazıları mevcut olmayabilir.

UYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın. Başka batarya

kartuşlarının ve şarj aletlerinin kullanılması yaralanmaya ve/veya yangına yol açabilir. ENE052-1 Kullanım amacı

Bu alet ahşap, plastik ve metal malzemelerin geniş

yüzeyleriyle boyalı yüzeylerin zımparalanması amacıyla

kullanılır. GEA010-2 Genel elektrikli alet güvenliği uyarıları

UYARI! Bu elektrikli aletle birlikte sunulan tüm

güvenlik uyarılarını, talimatları, çizimleri ve teknik

özellikleri okuyun. Aşağıda verilen talimatlara

uyulmaması elektrik şoku, yangın ve/veya ciddi

yaralanmalar ile sonuçlanabilir.

Tüm uyarıları ve talimatları ileride başvurmak için

Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan

(kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalışan

(kordonsuz) elektrikli aletiniz kastedilmektedir. GEB021-4 ZIMPARA MAKİNESİ GÜVENLİK UYARILARI

1. Her zaman koruyucu gözlük kullanın. Normal

gözlük ya da güneş gözlükleri koruyucu

gözlüklerin yerine GEÇMEZ.

2. Makineyi sıkıca tutun.

3. Makineyi çalışır durumda bırakmayın. Makineyi

sadece elinizde iken çalıştırın.

4. Bu alet su geçirmez değildir, çalışma parçasının

yüzeyinde su kullanmayın.

5. Zımparalama işlemi sırasında çalışma alanının

yeterince havalandırılmasını sağlayın.

6. Bazı malzemeler zehirli olabilen kimyasallar

içerirler. Toz yutmayı ve cilt temasını önlemek

için tedbir alın. Malzeme sağlayıcısının güvenlik

7. Bu aletin bazı ürünleri, boyaları ve tahtaları

zımparalamak için kullanılması, kullanıcının

tehlikeli maddeler içeren tozlara maruz

kalmasına neden olabilir. Uygun bir maske

8. Kullanmadan önce ped üzerinde çatlak ya da

kırık olmadığından emin olun. Çatlak ya da

kırıklar yaralanmaya neden olabilir.

BU TALİMATLARI MUHAFAZA EDİNİZ.

Ürünü kullanırken (defalarca kullanınca kazanılan)

rahatlık ve tanıdıklık duygusunun ilgili ürünün

güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine

geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya

bu kullanma kılavuzunda belirtilen emniyet

kurallarına uymama ciddi yaralanmaya neden

BATARYA KARTUŞU HAKKINDA ÖNEMLİ

GÜVENLİK TALİMATLARI

1. Batarya kartuşunu kullanmadan önce, tüm

talimatları ve (1) batarya kartuşu, (2) batarya ve

(3) ürün üzerindeki tüm uyarı işaretlerini okuyun.

2. Batarya kartuşunu parçalarına ayırmayın veya

kurcalamayın. Yangın, aşırı ısı veya patlamaya

3. Çalışma süresi aşırı derecede kısalmışsa

kullanmayı derhal bırakın. Aşırı ısınma, yanma

riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın.

Görme kaybına yol açabilir.

5. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde

(2) Batarya kartuşunu çiviler, madeni paralar,

vb. gibi başka metal nesnelerle ayn

Kısa devre, büyük bir akım akışına, aşırı

ısınmaya, olası yanıklara hatta bataryanın

bozulmasına yol açabilir.

6. Aleti ve batarya kartuşunu sıcaklığın 50 °C ya da

daha yükseğe ulaştığı yerlerde saklamayın ve

7. Aşırı derecede hasar görmüş ya da tamamen

kullanılamaz durumda olsa bile batarya

kartuşunu yakmayın. Batarya kartuşu ateşe

atılırsa patlayabilir.

8. Batarya kartuşunu çivilemeyin, kesmeyin,

ezmeyin, fırlatmayın, düşürmeyin ya da batarya

kartuşuna sert bir nesne ile vurmayın. Bu

eylemler yangın, aşırı ısı veya patlamaya neden

9. Hasarlı bataryayı kullanmayın.

10. Aletin içerdiği lityum-iyon bataryalar Tehlikeli

Eşyalar Yönetmeliğinin gereksinimlerine tabidir.

Ticari nakliye işlemleri için, örneğin üçüncü taraflar,

nakliye acenteleri tarafından yapılan nakliyelerde,

paketleme ve etiketleme gereksinimlerine

Nakliyesi yapılacak ürünün hazırlanması için,

tehlikeli maddeler konusunda uzman bir kişiye

danışın. Lütfen muhtemelen daha ayrıntılı olan

ulusal yönetmeliklere de uyun.

Açık kontakları bantlayın ya da maskeleyin ve

bataryayı paketin içinde hareket etmeyecek şekilde

11. Batarya kartuşunu bertaraf ederken aletten

çıkarın ve güvenli bir yerde bertaraf edin.

Bataryanın bertaraf edilmesi ile ilgili yerel

düzenlemelere uyunuz.

12. Bataryaları sadece Makita tarafı

ürünlerle kullanın. Bataryaların uyumsuz ürünlere

takılması; yangın, aşırı ısınma, patlama ya da

elektrolit sızıntısına neden olabilir.

13. Alet uzun süre kullanılmayacaksa batarya

aletten çıkarılmalıdır.

14. Kullanma sırasında ve sonrasında batarya

kartuşu ısınarak yanıklara veya düşük sıcaklık

yanıklarına yol açabilir. Sıcak batarya kartuşları

ile işlem yaparken dikkat edin.

15. Yanıklara neden olabilecek kadar sıcak

olabileceğinden kullandıktan hemen sonra aletin

terminaline dokunmayın.

16. Batarya kartuşunun terminallerine, deliklerine ve

r, toz veya toprak girmesine izin

vermeyin. Aletin veya batarya kartuşunun

ısınmasına, alev almasına, patlamasına ve

arızalanmasına neden olarak yanıklara veya

yaralanmaya yol açabilir.

17. Alet yüksek gerilim elektrik güç hatları yakınında

kullanımı desteklemediği sürece batarya

kartuşunu yüksek gerilim elektrik güç hatlarının

yakınında kullanmayın. Aletin veya batarya

kartuşunun arızalanmasına veya bozulmasına

18. Bataryayı çocuklardan uzak tutun.

BU TALİMATLARI MUHAFAZA EDİNİZ.

DİKKAT: Sadece orijinal Makita bataryalarını

kullanın. Orijinal olmayan Makita bataryaları ya da

üzerine değişiklik yapılmış bataryaların kullanımı

bataryanın patlamasına ve sonuç olarak yangın, kişisel

yaralanma ve hasara neden olabilir. Ayrıca Makita aleti

ve şarj aletinin Makita tarafından sunulan garantisi de

Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce

şarj edin. Aletin gücünün zayıflamaya

başladığını fark ettiğinizde aleti durdurun ve

batarya kartuşunu şarj edin.

2. Tam dolu bir batarya kartuşunu asla yeniden şarj

etmeyin. Aşırı şarj etme bataryanın hizmet

3. Batarya kartuşunu 10 °C - 40 °C oda sıcaklığında

şarj edin. Sıcak bir batarya kartuşunu şarj

etmeden önce soğumasını bekleyin.

4. Batarya kartuşunu kullanmıyorken aletten veya

şarj aletinden çıkarın.

5. Uzun bir süre (altı aydan daha fazla)

kullanmadığınız durumlarda batarya kartuşunu

İŞLEVSEL AÇIKLAMALAR DİKKAT:

• Alet üzerinde ayarlama ya da işleyiş kontrolü

yapmadan önce aletin kapalı ve batarya kartuşunun

çıkartılmış olduğundan daima emin olun.58

Batarya kartuşunun takılması ve çıkarılması

• Batarya kartuşunu takmadan ya da çıkarmadan önce

aleti daima kapatın.

• Batarya dönüştürücüyü takarken veya çıkarırken

aleti ve batarya dönüştürücüyü sıkıca tutun. Aletin

ve batarya dönüştürücünün sıkıca tutulmaması

bunların düşürülmesine ve zarar görmesine ya da ciddi

yaralanmalara sebep olabilir.

Batarya kartuşunu çıkarmak için, kartuşun ön tarafındaki

düğmeyi kaydırarak kartuşu aletten çıkarın.

Batarya kartuşunu takmak için, batarya kartuşu

üzerindeki dili yuvanın çentiği ile hizalayın ve yerine

oturtun. Hafif bir tık sesi duyulana kadar itip yerine tam

oturmasını sağlayın. Düğmenin üst tarafındaki kırmızı

gösterge görünüyorsa tam yerine kilitlenmemiş demektir.

şunu daima kırmızı gösterge

görünmeyecek şekilde tam olarak takın. Yerine tam

oturmazsa, aletten yanlışlıkla düşebilir, sizin ya da

çevrenizdeki kişilerin yaralanmasına neden olabilir.

• Batarya kartuşunu zorlayarak takmayın. Kartuş kolay

bir şekilde kaymıyorsa doğru yerleştirilmemiş demektir.

Alet/batarya koruma sistemi

Bu alet bir alet/batarya koruma sistemi ile donatılmıştır.

Bu sistem, aletin ve bataryanın ömrünü uzatmak için

gücü otomatik olarak keser. Alet veya batarya için

aşağıdaki durumlardan biri söz konusu olduğunda aletin

işleyişi otomatik olarak durur:

Alet, anormal derecede yüksek akım çekmesine neden

olacak şekilde çalıştırıldığında bu koruma devreye girer.

Bu durumda aleti kapatın ve aletin aşırı yüklenmesine

neden olan uygulamayı kesin. Ardından aleti açarak

Aşırı ısınma koruması

Alet veya batarya aşırı ısındığında bu koruma devreye

girer. Bu durumda, aleti yeniden çalıştı

aletin ve bataryanın soğumasını bekleyin.

Aşırı deşarj koruması

Kalan batarya kapasitesi düştüğünde bu koruma devreye

girer. Bu durumda, bataryayı aletten çıkarın ve bataryayı

Kalan batarya kapasitesinin gösterilmesi (Şek. 2)

Sadece göstergeli batarya kartuşları için

Kalan batarya kapasitesini göstermesi için batarya

kartuşu üzerindeki kontrol düğmesine basın. Gösterge

lambaları birkaç saniye yanar.

•Kullanım koşullarına ve ortam sıcaklığına bağlı olarak,

gösterilen değer gerçek kapasiteden biraz farklılık

• İlk (en soldaki) gösterge lambası, batarya koruma

sistemi çalıştığında yanıp söner.

Değiştirme işlemi ve hız ayarlama düğmesi

Aleti çalıştırmak için çalıştırma/hız ayarlama düğmesine

basın. Alet yüksek hız modunda çalışmaya başlar.

Çalıştırma/hız ayarlama düğmesine her bastığınızda hız

modu sırayla yüksek hız, orta hız ve düşük hız şeklinde

Aleti durdurmak için durdurma düğmesine basın.

Hız modu ile iş türü arasındaki ilişki için aşağıdaki

• Tabloda standart uygulamalar gösterilmiştir. Belirli

koşullarda farklılık gösterebilir.

• Alet üzerinde herhangi bir iş yapmadan önce aletin

kapalı ve batarya kartuşunun ayrılmış olduğundan

Aşındırıcı diski takma (Şek. 4)

Aşındırıcı takmak için önce ped üzerindeki tüm pislik ve

yabancı maddeleri temizleyin. Daha sonra aşındırıcı diski

pede takın. Aşındırıcı diskteki deliklerle ped

üzerindekileri hizalamaya dikkat edin.

Toz torbasını (isteğe bağlı aksesuar) takma

Toz torbasını alete, ağzı aşağı bakacak şekilde takın.

Yanıyor Kapalı Yanıp

Hız modu Devir adedi Kullanım yeri

Düşük 7.000 Parlatma

Yanıyor Kapalı Yanıp

Toz torbasını boşaltma (Şek. 6 ve 7)

Toz t o r bası yaklaşık yarıya kadar dolunca aleti kapatın ve

toz torbasını aletten çıkarın. Daha sonra toz toplama

başlığını saatin aksi yönünde hafif çevirerek açtıktan

sonra toz toplama başlığını toz torbasından ayırın. Toz

torbasına hafif vurarak torbayı boşaltın.

Toz t o r b asını boşalttıktan sonra toz toplama başlığını toz

torbasına takın. Yerine sabitlemek için toz toplama

başlığını saat yönünde hafif çevirin. Daha sonra toz

torbasını alete “Toz torbasını takma” kısmında anlatıldı

Kağıt filtre torbasını (isteğe bağlı aksesuar)

Karton ağız üzerindeki logo ile toz kutusu üzerindeki

logonun aynı tarafta olduğunu kontrol ettikten sonra

karton ağzı her iki tutma tırnağı yuvasına geçirerek kağıt

filtre torbasını takın.

Karton ağız üzerindeki logo ile toz toplama başlığı

üzerindeki logonun aynı tarafta olduğunu kontrol ettikten

sonra toz toplama başlığını toz kutusuna takın.

Toz kutusunu ve kağıt filtre torbasını çıkarma

Toz toplama başlığını, iki mandala bastırarak çıkarın.

Kağıt filtre torbasını önce karton ağzının logo tarafını

kaldırdıktan sonra karton ağzı toz kutusunun tutma

tırnağından kurtarmak için aşağı doğru çekerek çıkarın.

Eteği çıkarma ve tekrar takma (Şek. 12, 13 ve 14)

• Aleti eteksiz kullanmayın. Aksi takdirde her yere toz

Eteğin 12 yönünden amacınıza uygun olan birini

Eteği çıkarmak için vidayı sökün ve her iki tarafını hafif

Eteği tekrar takmak için her iki tarafını hafif açarak takın.

•Eteği, belirlenmiş açı dışında ayarlamayın. Aksi

takdirde alet hasar görebilir.

• İş parçası ile temas halindeyken aleti asla

çalıştırmayın; bu, kullanıcının yaralanmasına neden

Zımparalama işlemi (Şek. 15)

•Aleti aşındırıcı disk olmadan asla çalıştırmayın. Pede

ciddi şekilde zarar verebilirsiniz.

• Aleti asla zorlamayın. Aşırı basınç zımparalama

verimliliğini azaltabilir, aşındırıcı diske hasar verebilir

veya aletin kullanım ömrünü kısaltabilir.

• Aleti, pedin kenarı parçaya değecek şekilde kullanmak

pede zarar verebilir.

Makineyi sıkıca tutun. Aleti çalıştırıp tam hızına

ulaşmasını bekleyin. Sonra hafifçe parçanın yüzeyine

yerleştirin. Pedi iş parçasına dayalı tutun ve alete hafif

•Zımpara pedi yüklü çalışma sırasında saat yönünde

döner ama yüksüz çalışma sırasında saat yönünün

Parlatma işlemi (isteğe bağlı)

• Sadece orijinal Makita sünger yastık, keçe yastık veya

yün yastık (isteğe bağlı aksesuarlar) kullanın.

•Çalışma yüzeylerinin fazla ısınmasını engellemek için

aleti her zaman düşük hızda çalıştırın.

• Aleti asla zorlamayın. Aşırı basınç, parlatma işleminin

veriminin düşmesine ve motorun aşırı yüklenmesine

sebep olarak aletin arızalanmasına neden olabilir.

1. Cila uygulama (Şek. 16)

İsteğe bağlı bir sünger yastık kullanın. Cilayı sünger

yastığa veya çalışma yüzeyine uygulayın. Cilanın

için aleti düşük hızda çalıştırın.

• Aletin yüzeyi zedelemediğinden veya muntazam

cilalama yaptığından emin olmak için cilayı ilk önce

çalışma yüzeyinin göze çarpmayan bir kısmına

• Alet yüksek hız modunda çalışmaya başlar. Aleti

çalıştırırken dikkatli olun. Cila sıçrayabilir. Cilayı aleti

çalıştırmadan önce kapalı iken yaymanız önerilir. Aleti

çalıştırdıktan hemen sonra hız modunu düşük hıza

• Aleti her zaman düşük hızda çalıştırın. Aletin yüksek

ılması cilanın sıçramasına neden olabilir.

2. Cila çıkarma (Şek. 17)

İsteğe bağlı bir keçe yastık kullanın. Cilayı çıkarmak

için aleti düşük hızda çalıştırın.

3. Parlatma (Şek. 18)

İsteğe bağlı bir yün yastık kullanın. Aleti düşük hızda

çalıştırın ve yün yastığı çalışma yüzeyine nazikçe

• Kontrol ya da bakım yapmadan önce aletin kapalı ve

batarya kartuşunun çıkartılmış olduğundan daima emin

• Benzin, tiner, alkol ve benzeri maddeleri kesinlikle

kullanmayın. Renk değişimi, deformasyon veya

çatlaklar oluşabilir.

Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda

tutmak için onarımlar, karbon fırça muayenesi ve

değiştirilmesi, başka her türlü bakım ve ayarlamalar

daima Makita yedek parçaları kullanılarak Makita Yetkili

Servis Merkezleri tarafından yapılmalıdır.

İSTEĞE BAĞLI AKSESUARLAR DİKKAT:

• Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen

Makita aletiniz ile kullanılmak için tavsiye edilmektedir.

Herhangi başka bir aksesuar ya da ek parka

kullanılması insanlar için bir yaralanma riski getirebilir.

Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan

kullanım amaçlarına uygun olarak kullanın.Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885259D995 IDE Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyarsanız bulunduğunuz yerdeki Makita Servis Merkezi başvurun. •Cırt cırt tipi aşındırıcı diskler (ön zımbalanan delikli)

•Cırt cırt tipi sünger yastık

•Cırt cırt tipi keçe yastık

•Cırt cırt tipi yün yastık • Orijinal Makita batarya ve şarj aleti• Toz kutusu•Kağıt filtre torbası• Toz torbası NOT: • Listedeki bazı parçalar standart aksesuar olarak ürünpaketinin içine dahil edilmiş olabilir. Aksesuarlar ülkeden ülkeye farklılık gösterebilir. Gürültü EN62841-2-4 uyarınca hesaplanan tipik A-ağırlıklı gürültü düzeyi:Model DBO180Ses basınç seviyesi (L pA ): 80 dB (A)Belirsizlik (K): 3 dB (A) İşlem sırasında gürültü seviyesi 80 dB (A)’yi geçebilir. ENG907-1 NOT: • Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir

başkasıyla karşılaştırmak için kullanılabilir. • Beyan edilen gürültü emisyonu değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: • Kulak koruyucuları takın.

• Elektrikli aletin gerçek kullanımı sırasındaki gürültü emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan

edilen değer(ler)den farklı olabilir.

• Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde

aletin kapalı olduğu ve aktif durumda olmasının

yanı sıra boşta çalıştığı zamanlar gibi, bütün zamandilimleri göz önünde bulundurarak).Titreşim EN62841-2-4 standardına göre hesaplanan titreşim

toplam değeri (üç eksenli vektör toplamı): Model DBO180 Çalışma modu: metal levha zımparalama Titreşim emisyonu (a h ): 2,5 m/s 2 ’den azBelirsizlik (K): 1,5 m/s 2 ENG901-2 NOT:

• Beyan edilen titreşim toplam değer(ler)i bir standart

test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir

başkasıyla karşılaştırmak için kullanılabilir.

• Beyan edilen titreşim toplam değer(ler)i bir ön maruz

kalma değerlendirmesi olarak da kullanılabilir. UYARI: • Elektrikli aletin gerçek kullanımı sırasındaki

titreşim emisyonu, aletin kullanım biçimlerine,

özellikle işlenen iş parçasının türüne bağlı olarak

beyan edilen değer(ler)den farklı olabilir.

• Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde

aletin kapalı olduğu ve aktif durumda olmasının

yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). UYGUNLUK BEYANLARI Sadece Avrupa ülkeleri için Uygunluk beyanları bu kullanma kılavuzuna Ek A olarak eklenmiştir.
