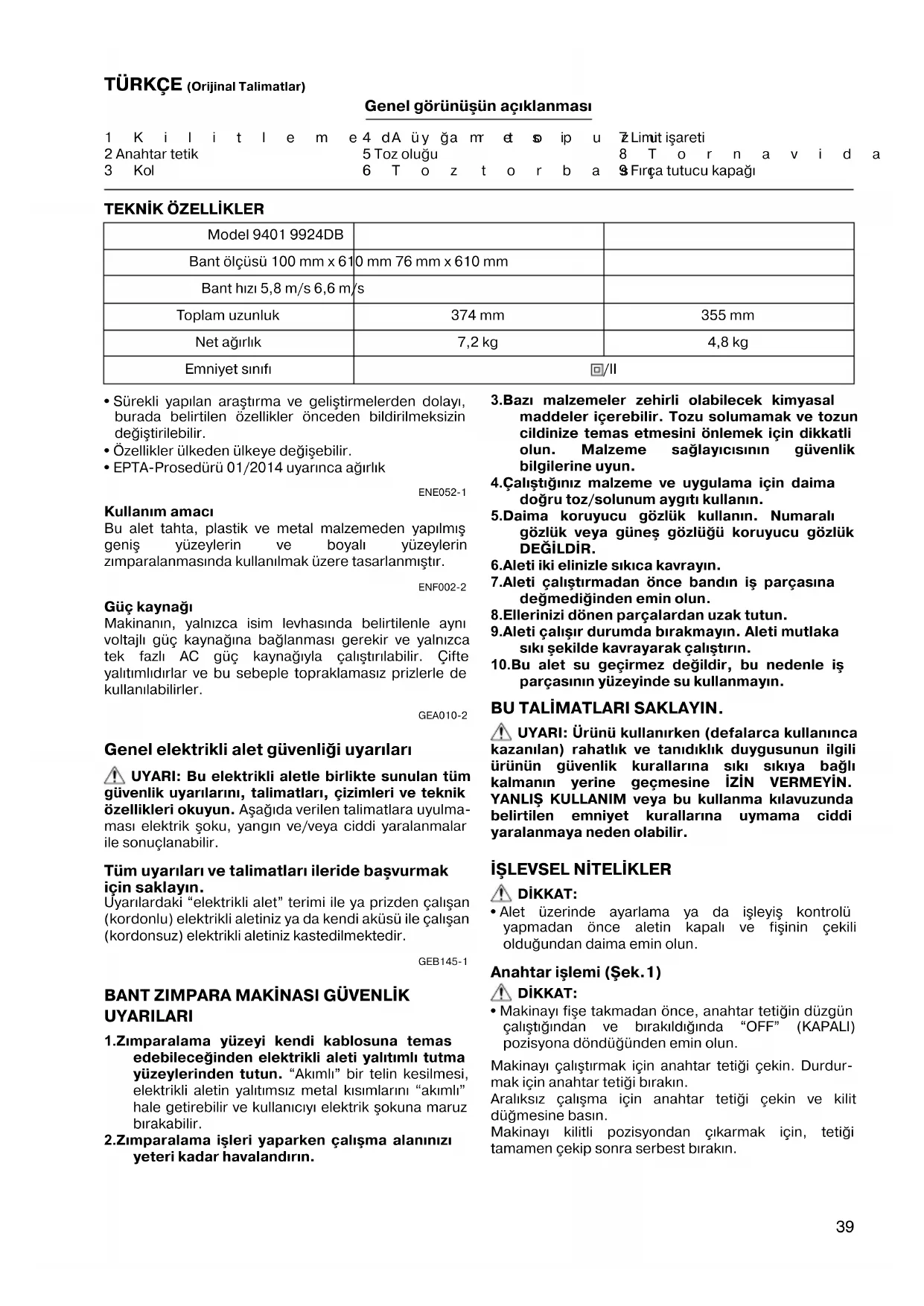

KULLANIM KILAVUZU 9924DB MAKITA

Genel görünüşün açıklanması

1

K

i

l

i

t

l

e

m

e

4

dA

üy

ğa

m

e

s

ip

u

Limit isareti

2

Anahtar tetik

5

Toz olugu

8

T o r n a v i d a

3

Kol

6

T o z t o r b a

9

Fırça tutucu kapağı

TEKNİK ÖZELLİKLER

Model 9401 9924DB
Bant ölçüsü 100 mm x 610 mm	76 mm x 610 mm
Bant hızı 5,8 m/s 6,6 m/s
Toplam uzunluk	374 mm	355 mm
Net ağırlık	7,2 kg	4,8 kg
Emniyet sınıfı	☐/II

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.
• Özellikler ülkeden ülkeye değişebilir.
• EPTA-Prosedürü 01/2014 uyarınca ağırlık

ENE052-1

Kullanım amacı

Bu alet tahta, plastik ve metal malzemeden yapılmış geniş yüzeylerin ve boyalı yüzeylerin zımparalanmasında kullanılmak üzere tasarlanmıştır.

ENF002-2

Güç kaynağı

Makinanın, yalnızca isim levhasında belirtilenle aynı voltajlı güç kaynağına bağlanması gerekir ve yalnızca tek fazlı AC güç kaynağıyla çalıştırılabilir. Çifte yalıtımlıdırlar ve bu sebeple topraklamasız prizlerle de kullanılabilirler.

GEA010-2

Genel elektrikli alet güvenliği uyarıları

UYARI: Bu elektrikli aletle birlikte sunulan tüm venlik uyarılarını, talimatları, çizimleri ve teknikellikleri okuyun. Aşağıda verilen talimatlara uyulması elektrik şoku, yangın ve/veya ciddi yaralanmalar sonuçlanabilir.

Tüm uyarıları ve talimatları ileride başvurmak için saklayın.

Üyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalışan (kordonsuz) elektrikli aletiniz kastedilmektedir.

GEB145-1

BANT ZIMPARA MAKİNASI GÜVENLİK UYARILARI

1. Zımparalama yüzeyi kendi kablosuna temas edebileceğinden elektrikli aleti yalıtımlı tutma yüzeylerinden tutun. "Akımlı" bir telin kesilmesi, elektrikli aletin yalıtımsız metal kısımlarını "akımlı" hale getirebilir ve kullanıcıyı elektrik şokuna maruz bırakabilir.

2.Zimparalama işleri yaparken çalışma alanınızı yeteri kadar havalandırın.

3.Bazı malzemeler zehirli olabilecek kimyasal maddeler içerebilir. Tozu solumamak ve tozun cildinize temas etmesini önlemek için dikkatli olun. Malzeme sağlayıcısının güvenlik bilgilerine uyun.
4. Çalıştığınız malzeme ve uygulama için daima doğru toz/solunum aygıtı kullanın.
5. Daima koruyucu gözlük kullanın. Numaralı gözlük veya güneş gözlüğü koruyucu gözlük DEĞİLDİR.
6.Aleti iki elinizle sıkıca kavrayın.
7. Aleti çalıştırmadan önce bandın iş parçasına değişmediğinden emin olun.
8.Ellerinizi dönen parçalardan uzak tutun.
9. Aleti çalışır durumda bırakmayın. Aleti mutlaka sıkı şekilde kavrayarak çalıştırın.
10.Bu alet su geçirmez değildir, bu nedenle iş parçasının yüzeyinde su kullanmayın.

BU TALİMATLARI SAKLAYIN.

⚠️ UYARI: Ürünü kullanırken (defalarca kullanımca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yaralanmaya neden olabilir.

İŞLEVSEL NİTELİKLER

⚠ DİKKAT:

- Alet üzerinde ayarlama ya da işleyiş kontrolü yapmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun.

Anahtar işlemi (Şek.1)

⚠ DİKKAT:

- Makinayı fişe takmadan önce, anahtar tetiğin düzgün çalıştığından ve bırakıldığında “OFF” (KAPALI) pozisyona döndüğünden emin olun.

Makinayı çalıştırmak için anahtar tetiği çekin. Durdurmak için anahtar tetiği bırakın.

Aralıksız çalışma için anahtar tetiği çekin ve kilit düğmesine basın.

Makinayı kilitli pozisyondan çıkarmak için, tetiği tamamen çekip sonra serbest bırakın.

MONTAJ

⚠️ DİKKAT:

- Alet üzerinde herhangi bir iş yapmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun.

Zimpara bantının takılması ve çıkarılması (Şek. 2 ve 3)

Kolu tam dışarı çekin ve bantı silindirlerin üstüne takın, ardından kolu orijinal konumuna döndürün.

⚠ DİKKAT:

- Bantı takarken, bantın arkasındaki okun alet üzerindeki ok ile aynı yönde olduğundan emin olun.

Bant yolunun ayarlanması (Şek. 4)

Bant hareket halindeyken, bant yolunu ortalamak için ayar topuzunu kullanın. Aksi takdirde, bant kenarları aşınabilir ve zımpara gövdesi zarar görebilir.

Toz torbası (Şek. 5)

Toz torbası kullanımı, zımparalama işlemlerinin temiz, toz toplamanın da kolay bir şekilde yapılmasını sağlar. Toz torbasını toz oluşuna takın.

Toz torbasının yarısı dolduğunda toz torbasını aletten ayırın ve bağlama elemanını çekip çıkarın. Toz torbasının içine yapılan parçacıkların da çıkması için torbaya hafifçe vurarak içindekileri boşaltın.

KULLANIM

Zimparalama işlemi (Şek. 6)

⚠ DİKKAT:

- Aleti açarken ve kapatırken aletin iş parçasının yüzeyine temas etmediğinden emin olun. Aksi takdirde kötü bir yüzey bitirmesi ya da bantta hasar oluşabilir.

Aleti iki elinizle sıkıca tutun. Aleti çalıştırın ve tam hızı ulaşana kadar bekleyin. Ardından aleti iş parçasının yüzeyine yavaşça yerleştirin. Bantı iş parçası ile daima aynı hizada tutun ve aleti ileri geri hareket ettirin. Aleti asla zorlamayın. Aletin ağırlığı yeterli basıncı sağlar. Aşırı basınç uygulamak teklemeye, motorun aşırı ısınmasına, iş parçasının yanmasına ve geri tepmeye neden olabilir.

BAKIM

⚠️ DİKKAT:

• Muayene ya da bakım yapmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun.
• Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.

Karbon fırçaların değişmesi

Karbon fırçaları düzenli olarak çıkarıp kontrol edin. Aşınma limit işaretine ulaşınca yenisiyle değiştirin. Karbon fırçaları temiz olmalı ve tutucular içinde rahatça hareket edebilmelidir. Her iki karbon fırça da aynı zamanda değiştirilmelidir. Sadece birbirinin aynı olan karbon fırçalar kullanın. (Şek. 7)

Fırça tutucu kapaklarını çıkarmak için bir tornavida kullanın. Aşınan karbon fırçaları çıkarın, yenilerini takın ve fırça tutucu kapakları sabitleyin. (Şek. 8)

Ürünün EMNİYETLİ ve GÜVENİLİR durumda tutulması için tüm onarımlar, bakım ya da ayarlamalar Makita Yetkili Servis Merkezleri tarafından, daima Makita yedek parçaları kullanılarak, yapılmalıdır.

İSTEĞE BAĞLI AKSESUARLAR

DİKKAT:

- Bu el kitabında belirtilen Makita aletiniz ile kullanılmaları bu aksesuarlar ve ek parçaların tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski oluşturabilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyarsanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Zimpara bantları
• Karbon plaka
• Zimpara ayağı
• Toz torbası
• Bant zimpara standı (9924DB modeli için)

NOT:

- Listedki bazı parçalar standart aksesuar olarak ürün paketinin içine dahil edilmiş olabilir. Aksesuarlar ülkeden ülkeye farklılık gösterebilir.

Gürültü

EN62841-2-4 standardına göre belirlenen tipik A-ağırlıklı gürültü düzeyi:

Modeli 9401 için

Ses basıncı düzeyi (LpA): 92 dB (A)

Ses gücü düzeyi ( L_WA ): 100 dB (A)

Belirsizlik (K): 3 dB (A)

Modeli 9924DB için

Ses basıncı düzeyi (LpA): 94 dB (A)

Ses gücü düzeyi ( L_WA ): 102 dB (A)

Belirsizlik (K): 3 dB (A)

ENG907-1

NOT:

• Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.
• Beyan edilen gürültü emisyonu değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

! UYARI:

- Kulak koruyucuları takın.

- Elektrikli aletin gerçek kullanımı sırasındaki gürültü emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.

- Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).

Titreşim

EN62841-2-4 standardına göre hesaplanan titreşim toplam değeri (üç eksenli vektör toplamı):

Çalışma modu: metal plaka zımparalama Titreşim emisyonu (a _h ): 2,5 m/s ^2 veya daha az Belirsizlik (K): 1,5 m/s ^2

NOT:

• Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.
• Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

! UYARI:

- Elektrikli aletin gerçek kullanımı sırasındaki titreşim emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.

- Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).

UYGUNLUK BEYANLARI

Sadece Avrupa ülkeleri için

Uygunluk beyanları bu kullanma kılavuzuna Ek A olarak eklenmiştir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com
