Type de produit	Ponceuse à bande
Marque	Makita
Modèle	9924DB
Dimensions de la bande abrasive	76 mm x 610 mm
Vitesse de la bande	6,6 m/s
Longueur totale	355 mm
Poids net	4,8 kg
Classe de sécurité	Double isolation (Classe II)
Alimentation	Monophasé, tension nominale selon plaque signalétique
Utilisations recommandées	Bois, plastique, métal, surfaces peintes
Niveau de pression sonore	94 dB(A)
Niveau de puissance sonore	102 dB(A)
Émission de vibrations	2,5 m/s² ou moins
Système de verrouillage	Bouton de verrouillage pour fonctionnement continu
Ajustement de la bande	Par bouton d'ajustage pendant le fonctionnement
Éjection des poussières	Buse d'éjection avec sac à poussière
Accessoire inclus	Sac à poussière
Entretien	Remplacement des charbons (trait de limite d'usure)
Réparabilité	Service après-vente agréé Makita, pièces d'origine
Norme de mesure	EN62841-2-4

FOIRE AUX QUESTIONS - 9924DB MAKITA

Comment changer la bande abrasive sur la Makita 9924DB ?

Tirez le levier à fond, puis montez la nouvelle bande en respectant le sens de la flèche sur le dos de la bande (identique à celle sur l'outil). Replacez le levier en position.

Comment centrer la bande abrasive ?

Pendant que la bande tourne, utilisez le bouton d'ajustage pour la centrer. Un mauvais centrage peut effranger la bande et user prématurément le cadre.

Quel type de bande abrasive utiliser ?

Utilisez des bandes abrasives Makita de dimensions 76 mm x 610 mm, adaptées au matériau à poncer (bois, métal, plastique).

Comment vider le sac à poussière ?

Retirez le sac à poussière de l'outil, tirez sur la barrette pour l'ouvrir, videz-le et tapotez légèrement pour enlever les particules adhérentes à l'intérieur.

Quand faut-il remplacer les charbons ?

Vérifiez régulièrement les charbons. Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite d'usure. Remplacez toujours les deux charbons en même temps avec des pièces identiques.

Puis-je utiliser la ponceuse sur du métal ?

Oui, l'outil est conçu pour le ponçage du bois, du plastique et du métal, ainsi que des surfaces peintes. Portez un masque antipoussières adapté.

Quelle est la puissance de la ponceuse 9924DB ?

La puissance n'est pas spécifiée dans la notice. Veuillez vous référer à la plaque signalétique pour la tension et le courant nominaux.

Comment utiliser le verrouillage de la gâchette ?

Tirez la gâchette, puis poussez le bouton de verrouillage pour un fonctionnement continu. Pour arrêter, tirez à fond sur la gâchette puis relâchez-la.

Quels accessoires sont disponibles pour ce modèle ?

Les accessoires en option incluent : bandes abrasives, plaque de carbone, patin, sac à poussière et support de ponceuse à bande (modèle 9924DB).

La ponceuse est-elle bruyante ?

Le niveau de pression sonore est de 94 dB(A) et le niveau de puissance sonore de 102 dB(A). Portez un serre-tête antibruit.

MODE D'EMPLOI 9924DB MAKITA

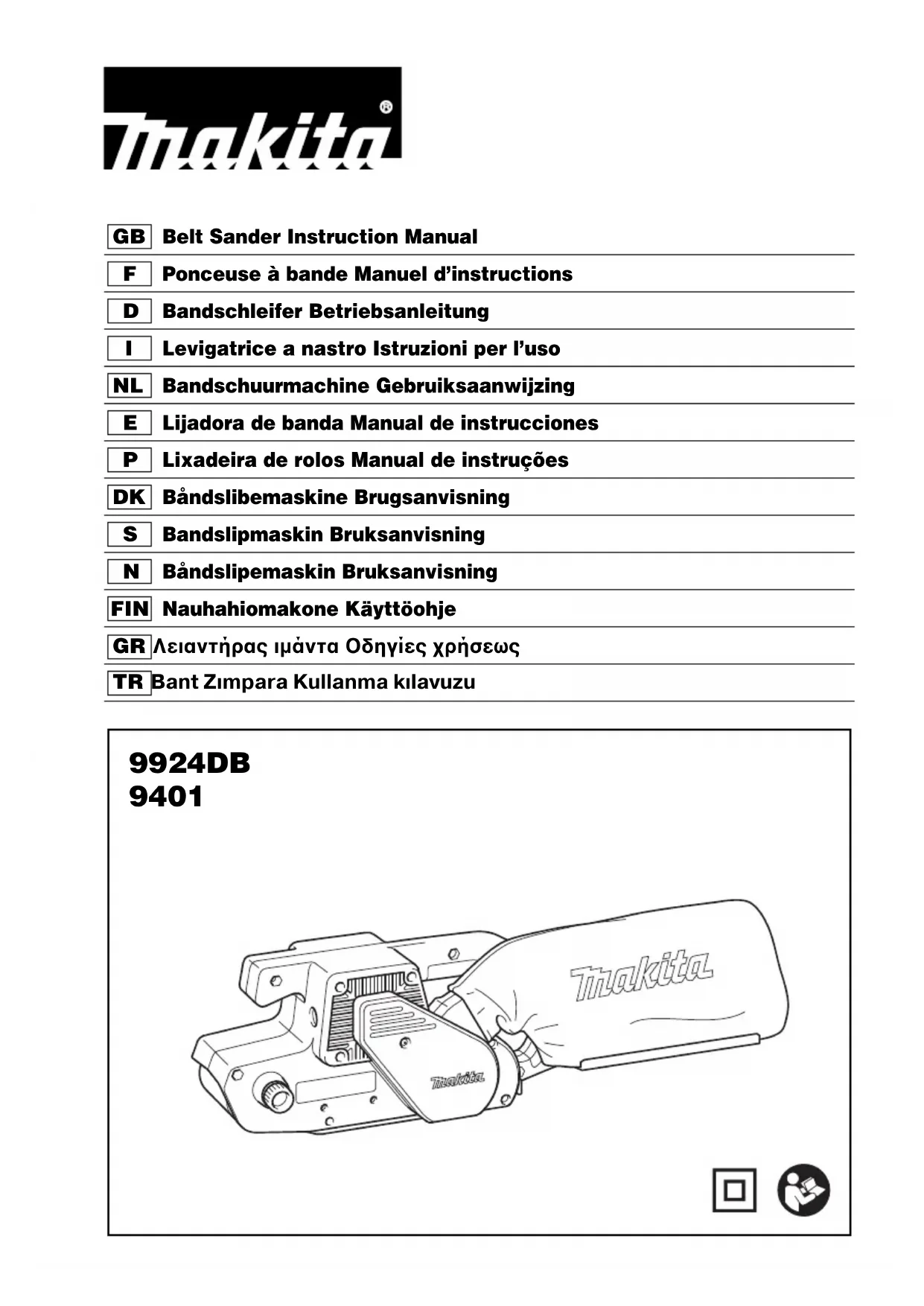

GB Belt Sander Instruction Manual
F Ponceuse à bande Manuel d'instructions
D Bandschleifer Betriebsanleitung
I Levigatrice a nastro Istruzioni per l'uso
NL Bandschuurmachine Gebruiksaanwijzing
E Lijadora de banda Manual de instrucciones
P Lixadeira de rolos Manual de instruções
DK Båndslibemaskine Brugsanvisning
S Bandslipmaskin Bruksanvisning
N Båndslipemaskin Bruksanvisning
FIN Nauhahiomakone Käyttöohje
GR Λειαντήρας ιμάντα Οδηγίες χρήσεως
TR Bant Zimpara Kullanma kılavuzu

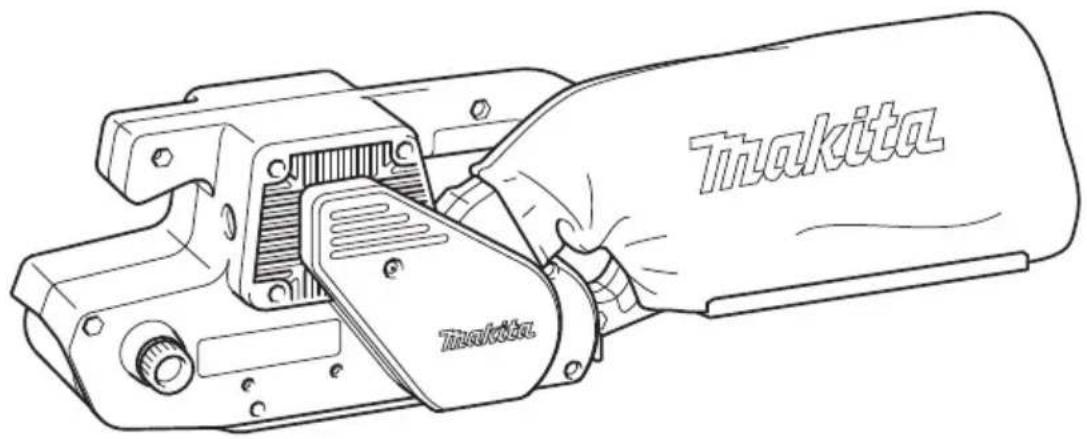

9924DB

9401

1 Bouton de verrouillage

2 Gâchette

3 L e v i e r

4 Bouton d'ajustage

5 Buse d'éjection des poussières

6 Sac à poussière

7 Trait de limite d'usure

8	T	o	u	r	n	e	v	i	s
9	Bouchon du porte-charbon

SPÉCIFICATIONS

Modèle 9401 9924DB
Dimension de bande 100 mm	x 610 mm 76 mm x 610 mm
Vitesse de bande	5,8 m/s	6,6 m/s
Longueur totale	374 mm	355 mm
Poids net	7,2 kg	4,8 kg
Catégorie de sécurité	☐/II

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2014

ENE052-1

Utilisations

L'outil est conçu pour le ponçage des grandes surfaces de bois, de plastique et de métal, ainsi que des surfaces peintes.

ENF002-2

Alimentation

L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il peut de ce fait être alimenté sans mise à la terre.

GEA010-2

Consignes de sécurité générales pour outils électriques

AVERTISSEMENT : Veuillez lire les consignes de sécurité, instructions, illustrations et spécifications qui accompagnent cet outil électrique. Le non-respect de toutes les instructions indiquées ci-dessous peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conservez toutes les mises en garde et instructions pour référence ultérieure.

Le terme "outil électrique" dans les avertissements fait référence à l'outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à l'outil électrique fonctionnant sur batterie (sans cordon d'alimentation).

GEB145-1

CONSIGNES DE SÉCURITÉ POUR PONCEUSE À BANDE

1. Tenez l'outil électrique par ses surfaces de prise isolées, car la surface de ponçage pourrait toucher son propre cordon. Couper un câble sous tension risque de mettre à découvert les pièces métalliques de l'outil électrique et pourrait électrocuter l'utilisateur.
2. Aérez bien la zone de travail lorsque vous effectuez un travail de ponçage.
3. Certains matériaux contiennent des produits chimiques susceptibles d'être toxiques. Prenez les précautions nécessaires pour ne pas inhaler les poussières qu'ils dégagent et pour éviter tout contact avec la peau. Suivez les données de sécurité du fournisseur du matériau.
4. Portez toujours un masque antipoussières/un masque filtrant adapté au matériau travaillé et à l'application utilisée.
5. Portez toujours des lunettes de sécurité ou des lunettes à coques. Les lunettes ordinaires et les lunettes de soleil NE sont PAS des lunettes de sécurité.
6. Tenez l'outil fermement à deux mains.
7. Assurez-vous que la bande n'entre pas en contact avec la pièce avant de mettre le contact.
8. Gardez vos mains à l'écart des pièces en rotation.
9. N'abandonnez pas l'outil alors qu'il tourne. Ne faites fonctionner l'outil qu'une fois que vous l'avez bien en main.
10. Cet outil n'est pas étanche à l'eau ; n'utilisez pas d'eau sur la surface de la pièce.

CONSERVEZ CES INSTRUCTIONS.

⚠ AVERTISSEMENT : NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAU-VAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce mode d'emploi peut entraîner de graves blessures.

DESCRIPTION DU FONCTIONNEMENT

ATTENTION :

- Assurez-vous toujours que l'outil est hors tension et débranché avant de l'ajuster ou de vérifier son fonctionnement.

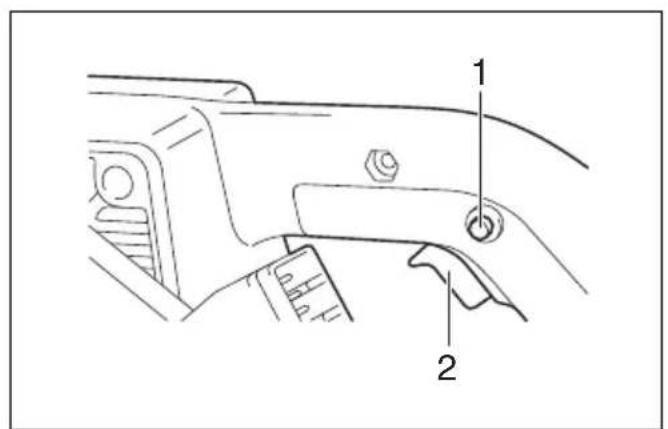

Interrupteur (Fig. 1)

ATTENTION:

- Avant de brancher l'outil, vérifier toujours que la gâchette fonctionne correctement et qu'elle revient sur la position "OFF" une fois relâchée.

Pour mettre l'outil en marche, actionnez simplement la gâchette. Pour arrêter l'outil, libérez la gâchette.

Pour un fonctionnement continu, tirez sur la gâchette et poussez le bouton de verrouillage.

Pour arrêter l'outil en cette position, tirez à fond sur la gâchette puis relâchez-la.

ASSEMBLAGE

ATTENTION :

- Assurez-vous toujours que l'outil est hors tension et débranché avant d'y effectuer toute intervention.

Pose et dépose de la bande abrasive (Fig. 2 et 3)

Tirez le levier à fond et montez ensuite la bande avant de remettre le levier en position.

ATTENTION:

- Quand vous installez la bande, assurez-vous que la direction de la flèche sur le dos de la bande est la même que celle qui figure sur l'outil.

Ajustage de la bande (Fig. 4)

Pendant que la bande tourne, centrez-la à l'aide du bouton d'ajustage. Si vous négligez cette opération, vous risquez que la bande s'effrange et d'user prématurément le cadre de l'outil.

Sac à poussière (Fig. 5)

L'utilisation du sac à poussière permet de poncer d'une façon plus propre et de recueillir aisément les poussières. Pour le fixer sur l'outil, ajustez-le sur la gorge de la buse d'éjection.

Lorsque le sac à poussière est à moitié plein, retirez-le de l'outil et tirez sur la barrette pour l'enlever. Videz le sac à poussière, en tapant légèrement dessus pour retirer les particules qui adhèrent à sa face intérieure et peuvent réduire la capacité du sac.

FONCTIONNEMENT

Ponçage (Fig. 6)

ATTENTION:

- L'outil ne doit pas toucher la pièce à travailler au moment où vous mettez, ou coupez, le contact. Vous risqueriez un ponçage irrégulier et d'endommager la bande.

Tenez l'outil fermement à deux mains. Mettez le contact et attendez qu'il ait atteint sa pleine vitesse. Posez-le ensuite doucement sur la surface à travailler. Maintenez la bande au contact de la pièce à travailler de façon constante et déplacez l'outil en avant et en arrière. Ne forcez jamais l'outil. Le poids de la ponceuse suffit à appliquer une pression suffisante. Une pression excessive risque de bloquer le moteur, de le surchauffer, de brûler la pièce à polir et de causer un choc en retour de la ponceuse.

ENTRETIEN

ATTENTION :

• Assurez-vous toujours que l'outil est hors tension et débranché avant d'y effectuer tout travail d'inspection ou d'entretien.
• N'utilisez jamais d'essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l'outil.

Remplacement des charbons

Retirez et vérifiez régulièrement les charbons. Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite d'usure. Maintenez les charbons propres et en état de glisser aisément dans les porte-charbon. Les deux charbons doivent être remplacés en même temps. N'utilisez que des charbons identiques. (Fig. 7)

Retirez les bouchons du porte-charbon à l'aide d'un tournevis. Enlevez les charbons usés, insérez-en de nouveaux et revissez solidement les bouchons du porte-charbon. (Fig. 8)

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, travaux d'entretien et autres réglages doivent être effectués dans un centre de service après-vent Makita agréé, exclusivement avec des pièces de rechange Makita.

ACCESSOIRES EN OPTION

ATTENTION :

- Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifié dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins mentionnées dans le présent mode d'emploi.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus près.

• Bandes abrasives
• Plaque de carbone
• Patin
• Sac à poussière
• Support de ponceuse à bande (pour le modèle 9924DB)

NOTE :

- Il se peut que certains éléments de la liste soient compris dans l'emballage de l'outil en tant qu'accessoires standard. Ils peuvent varier d'un pays à l'autre.

Bruit

Niveau de bruit pondéré A typique, déterminé selon EN62841-2-4 :

Modèle 9401

Niveau de pression sonore (L _pA ) : 92 dB (A)

Niveau de puissance sonore ( L_WA ): 100 dB (A) Incertitude (K): 3 dB (A)

Modèle 9924DB

Niveau de pression sonore (L _pA ) : 94 dB (A)

Niveau de puissance sonore (LWA) : 102 dB (A)

Incertitude (K) : 3 dB (A)

ENG907-1

NOTE :

• La ou les valeurs d'émission de bruit déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.
• La ou les valeurs d'émission de bruit déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

! AVERTISSEMENT :

- Portez un serre-tête antibruit.

- L'émission de bruit lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de pièce usinée.

- Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Vibrations

Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN62841-2-4 :

Mode de travail : plaque de ponçage métallique Émission de vibrations ( a_h ) : 2,5 m/s² ou moins Incertitude (K) : 1,5 m/s²

ENG901-2

NOTE :

• La ou les valeurs de vibration totales déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.
• La ou les valeurs de vibration totales déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

! AVERTISSEMENT :

- L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de pièce usinée.

- Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Pour les pays européens uniquement

Les déclarations de conformité sont fournies en Annexe A à ce mode d'emploi.
