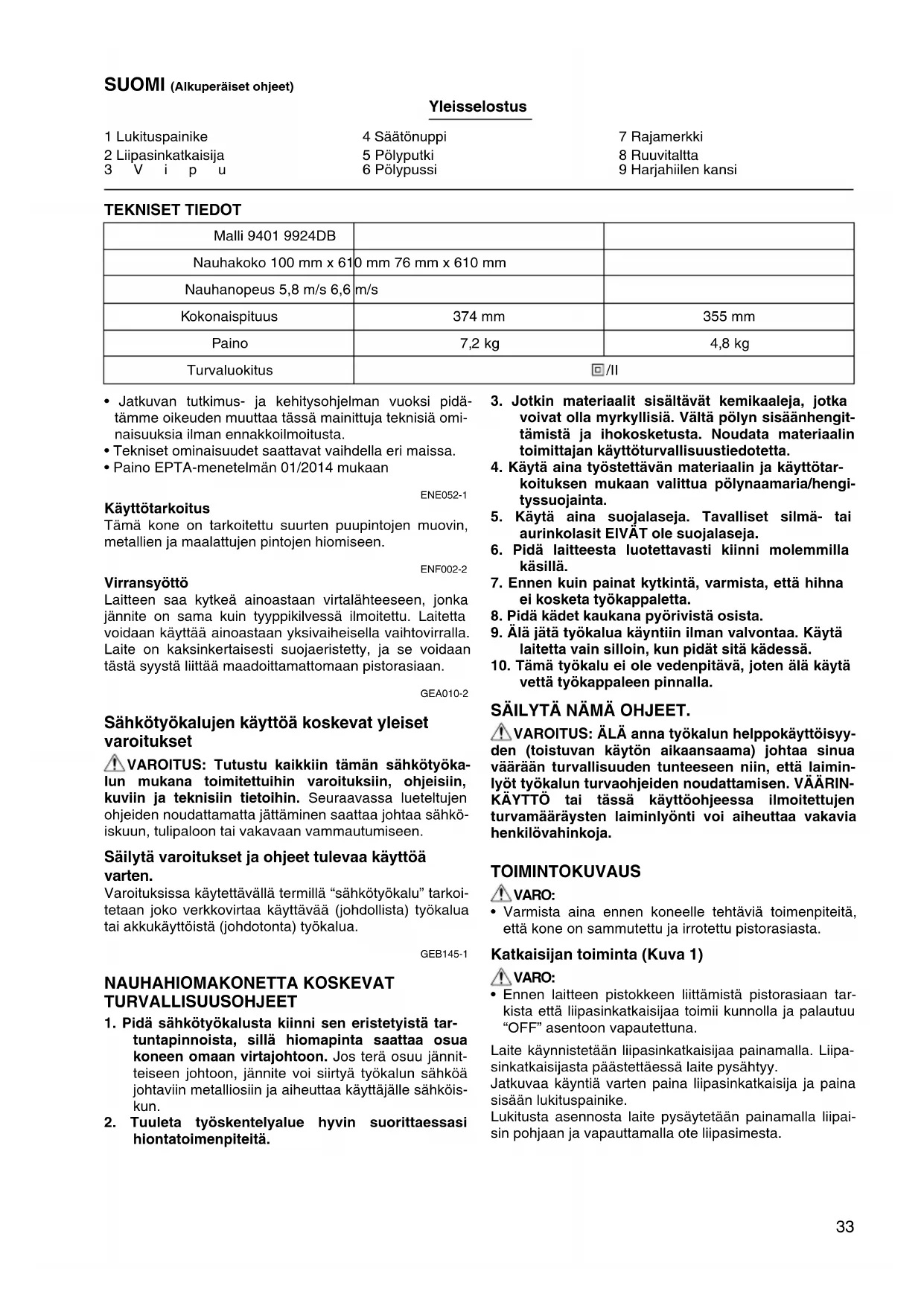

KÄYTTÖOHJE 9924DB MAKITA
| 1 Lukituspainike | 4 Säätönuppi | 7 Rajamerkki |
| 2 Liipasinkatkaisija | 5 Pölyputki | 8 Ruuvitaltta |
| 3 V i p u | 6 Pölypussi | 9 Harjahiilen kansi |
TEKNISET TIEDOT
| Malli 9401 9924DB | ||
| Nauhakoko 100 mm x 610 mm | 76 mm x 610 mm | |
| Nauhanopeus 5,8 m/s 6,6 m/s | ||
| Kokonaispituus | 374 mm | 355 mm |
| Paino | 7,2 kg | 4,8 kg |
| Turvaluokitus | ☐/II | |
- Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidä- tämme oikeuden muuttaa tässä mainittuja teknisiä omi- naisuuksia ilman ennakkoilmoitusta.
- Tekniset ominaisuudet saattavat vaihdella eri maissa.
- Paino EPTA-menetelmän 01/2014 mukaan
ENE052-1
Käyttötarkoitus
Tämä kone on tarkoitettu suurten puupintojen muovin, metallien ja maalattujen pintojen hiomiseen.
ENF002-2
Virransyöttö
Laitteen saa kytkeä ainoastaan virtalähteeseen, jonka jännite on sama kuin tyyppikilvessä ilmoitettu. Laitetta voidaan käyttää ainoastaan yksivaiheisella vaihtovirralla. Laite on kaksinkertaisesti suojaeristetty, ja se voidaan tästä syystä liittää maadoittamattomaan pistorasiaan.
GEA010-2
Sähkötyökalujen käyttöä koskevat yleiset varoitukset
⚠️ VAROITUS: Tutustu kaikkiin tämän sähkötyökalun mukana toimitettuihin varoituksiin, ohjeisiin, kuviiin ja teknisiin tietoihin. Seuraavassa lueteltujen ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon tai vakavaan vammautumiseen.
Säilytä varoitukset ja ohjeet tulevaa käyttöä varten.
Varoituksissa käytettävällä termillä "sähkötyökalu" tarkoi-tetaan joko verkkovirtaa käyttävää (johdollista) työkalua tai akkukäyttöistä (johdotonta) työkalua.
GEB145-1
NAUHAHIOMAKONETTA KOSKEVAT TURVALLISUUSOHJEET
-
Pidä sähkötyökalusta kiinni sen eristetyistä tartuntapinnoista, sillä hiomapinta saattaa osua koneen omaan virtajohtoon. Jos terä osuu jännitteiseen johtoon, jännite voi siirtyä työkalun sähköä johtaviin metalliosiin ja aiheuttaa käyttäjälle sähköiskun.
-
Tuuleta työskentelyalue hyvin suorittaessasi hiontatoimenpiteitä.
-
Jotkin materiaalit sisältävät kemikaaleja, jotka voivat olla myrkyllisiä. Vältä pölyn sisäänhengittämistä ja ihokosketusta. Noudata materiaalin toimittajan käyttöturvallisuustiedotetta.
- Käytä aina työstettävän materiaalin ja käyttötarkoituksen mukaan valittua pölynaamaria/hengityssuojainta.
- Käytä aina suojalaseja. Tavalliset silmä- tai aurinkolasit EIVÄT ole suojalaseja.
- Pidä laitteesta luotettavasti kiinni molemmilla käsillä.
- Ennen kuin painat kytkintä, varmista, että hihna ei kosketa työkappaletta.
- Pidä kädet kaukana pyörivistä osista.
- Älä jätä työkalua käyntiin ilman valvontaa. Käytä laitetta vain silloin, kun pidät sitä kädessä.
- Tämä työkalu ei ole vedenpitävä, joten älä käytä vettä työkappaleen pinnalla.
SÄILYTÄ NÄMÄ OHJEET.
⚠️VAROITUS: ÄLÄ anna työkalun helppokäyttöisyyden (toistuvan käytön aikaansaama) johtaa sinua vääärään turvallisuuden tunteeseen niin, että laiminlyöt työkalun turvaohjeiden noudattamisen. VÄÄRINKÄYTTÖ tai tässä käyttöohjeessa ilmoitettujen turvamääräysten laiminlyönti voi aiheuttaa vakavia henkilövahinkoja.
TOIMINTOKUVAUS
VARO:
- Varmista aina ennen koneelle tehtäviä toimenpiteitä, että kone on sammutettu ja irrotettu pistorasiasta.
Katkaisijan toiminta (Kuva 1)
VARO:
- Ennen laitteen pistokkeen liittämistä pistorasiaan tarkista että liipasinkatkaisijaa toimii kunnolla ja palautuu "OFF" asentoon vapautettuna.
Laite käynnistetään liipasinkatkaisijaa painamalla. Liipa-sinkatkaisijasta päästettäessä laite pysähtyy.
Jatkuvaa käyntiä varten paina liipasinkatkaisija ja paina sisään lukituspainike.
Lukitusta asennosta laite pysäytetään painamalla liipai- sin pohjaan ja vapauttamalla ote liipasimesta.
KOKOONPANO
VARO:
- Varmista aina ennen koneelle tehtäviä toimenpiteitä, että kone on sammutettu ja irrotettu pistorasiasta.
Hiomanauhan asennus tai poisto (Kuva 2 ja 3)
Vedä vipu kokonaan ulos ja asenna nauha rullien päälle, työnnä vipu takaisin alkuperäiseen asentoon.
VARO:
- Nauhaa asentaessasi, varmista että nuolen suunta nauhan selässä on sama kuin itse laitteessa.
Nauhan radan säätö (Kuva 4)
Nauhan pyöriessä, keskiöi säätönupilla nauhan rata. Tämän tekemättä jättäminen voi tulostua repeytyneiä nauhareunoina ja nauhaimakonerungon kulumisena.
Pölypussi (Kuva 5)
Pölypussin käyttö tekee hiontatoiminnasta puhdasta ja pölynkeruun helpoksi. Pölypussi kiinnitetään pölyputkeen.
Kun pölypussi on noin puoliksi täynnä, irrota pölypussi työkalusta ja vedä kiinnike ulos. Tyhjennä pölypussin sisältö taputtamalla pussia kevyesti sen sisäreunoihin tarttuneiden hiukkasten poistamiseksi. Ne voisivat hai-tata keräystä jatkossa.
KÄYTTÖ
Hiominen (Kuva 6)
! VARO:
- Laite ei saa koskettaa työkappaleen pintaa käynnistet-täessä tai pysäytettäessä. Tuloksena voi olla huono hiomajälki, tai nauhan vaurioituminen.
Pitele laitetta tukevasti molemmin käsin. Käynnistä laite ja odota kunnes se saavuttaa täyden nopeuden. Aseta laite kevyesti työkappaleen pinnalle. Pidä hiomanauha aina tasapintaisena työkappaleeseen nähden ja siirrä laitetta edestakaisin. Älä koskaan pakota laitetta. Laitteen oma paino muodostaa sopivan paineen. Liallinen painaminen voi aiheuttaa takertelua, moottorin ylilämpenemisen, työkappaleen palamisen ja mahdollisen takapotkun.
HUOLTO
! VARO:
- Varmista aina ennen koneelle tehtäviä toimenpiteitä, että kone on sammutettu ja irrotettu pistorasiasta.
- Älä koskaan käytä bensiiniä, bentseeniä, tinneriä, alkoholia tai vastaavaa. Seurauksena voi olla värinmuutoksia, muodonmuutoksia tai murtumia.
Harjahiilten vaihtaminen
Irrota ja tarkista harjahiilet säännöllisesti. Vaihda ne, kun ne ovat kuluneet rajamerkkiin saakka. Pidä harjahiilet puhtaina ja vapaina liukumaan pitimissään. Molemmat harjahiilet tulee vaihtaa kerralla. Käytä vain keskenään samanlaisia harjahiiliä. (Kuva 7)
Irrota harjanpitimen kannet ruuvitaltalla. Irrota kuluneet harjahiilet, aseta uudet paikalleen ja kiinnitä harjanpitimen kannet. (Kuva 8)
Jos haluat varmistaa tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN, korjaukset, muu huolto tai säädöt tulee suorituttaa Makitan valtuuttamassa huoltamossa tai tehtaan huoltokeskuksessa käyttäen vain Makitan vara-osia.
LISÄVARUSTEET
VARO:
- Näitä lisävarusteita ja -laitteita suositellaan käytettäväksi tässä ohjekirjassa mainitun Makitan koneen kanssa. Minkä tahansa muun lisävarusteen tai -laitteen käyttäminen voi aiheuttaa loukkaantumisvaaran. Käytä lisävarusteita ja -laitteita vain niiden käyttötarkoituksen mukaisesti.
Jos tarvitset apua tai yksityiskohtaisempia tietoja seuraavista lisävarusteista, ota yhteys paikalliseen Makitan huoltoon.
- Hiomanauhat
• Hillilevy - Hiomakenkä
- Pölypussi
• Nauhahiomakoneen teline (malli 9924DB)
HUOMAA:
- Eräät luettelon nimikkeet voivat sisältyä työkalupakka-ukseen vakiovarusteina. Ne saattavat vaihdella eri maissa.
Melutaso
Tyypillinen A-painotettu melutaso normin EN62841-2-4 mukaan on:
Malli 9401
- Ilmoitetut melutasoarvot on mitattu standarditestausmenetelmän mukaisesti ja niiden avulla voidaan vertailla työkaluja keskenään.
- Ilmoitettuja melutasoarvoja voidaan käyttää myös altistumisen alustavaan arviointiin.
VAROITUS:
- Käytä kuulosuojaimia.
- Sähkötyökalun käytön aikana mitattu melutasoarvo voi poiketa ilmoitetuista arvoista laitteen käyttötavan ja erityisesti käsiteltävän työkappaleen mukaan.
- Selvitä käyttäjän suojaamiseksi tarvittavat varotoimet todellisissa käyttöolosuhteissa tapahtuvan arvioidun altistumisen mukaisesti (ottaen huomioon käyttöjakso kokonaisuudessaan, myös jaksot, joiden aikana laite on sammutettuna tai käy tyhjäkäynnillä).
Tärinä
Tärinän kokonaisarvo (triaksiaalinen vektorisumma) normin EN62841-2-4 on:
Työmoodi: Hiontametallilevy
Tärinäsäteily (a _h ): 2,5 m/s ^2 tai alle
Epävarmuus (K): 1,5 m/s²
ENG901-2
HUOMAA:
- Ilmoitetut kokonaistärinäarvot on mitattu standarditestausmenetelmän mukaisesti ja niiden avulla voidaan vertailla työkaluja keskenään.
- Ilmoitettuja kokonaistärinäarvoja voidaan käyttää myös altistumisen alustavaan arviointiin.
VAROITUS:
- Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetuista arvoista laitteen käyttötavan ja erityisesti käsiteltävän työkappaleen mukaan.
- Selvitä käyttäjän suojaamiseksi tarvittavat varotoimet todellisissa käyttöolosuhteissa tapahtuvan arvioidun altistumisen mukaisesti (ottaen huomioon käyttöjakso kokonaisuudessaan, myös jaksot, joiden aikana laite on sammutettuna tai käy tyhjäkäynnillä).
VAATIMUSTENMUKAISUUSVAATIMUKSET
Koskee vain Euroopan maita
Vaatimustenmukaisuusvakuutukset on liitetty tähän käyttöoppaaseen liitteeksi A.
