KULLANIM KILAVUZU Bisel 705 FHM 705 4G TC XS C FRANKE

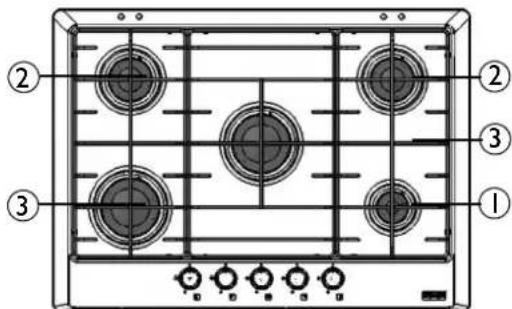

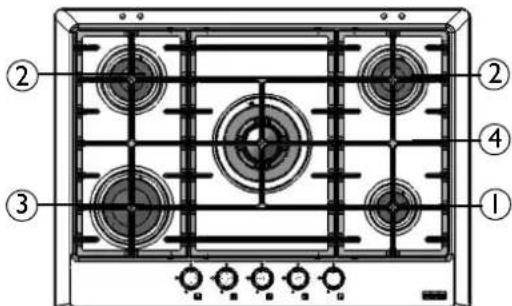

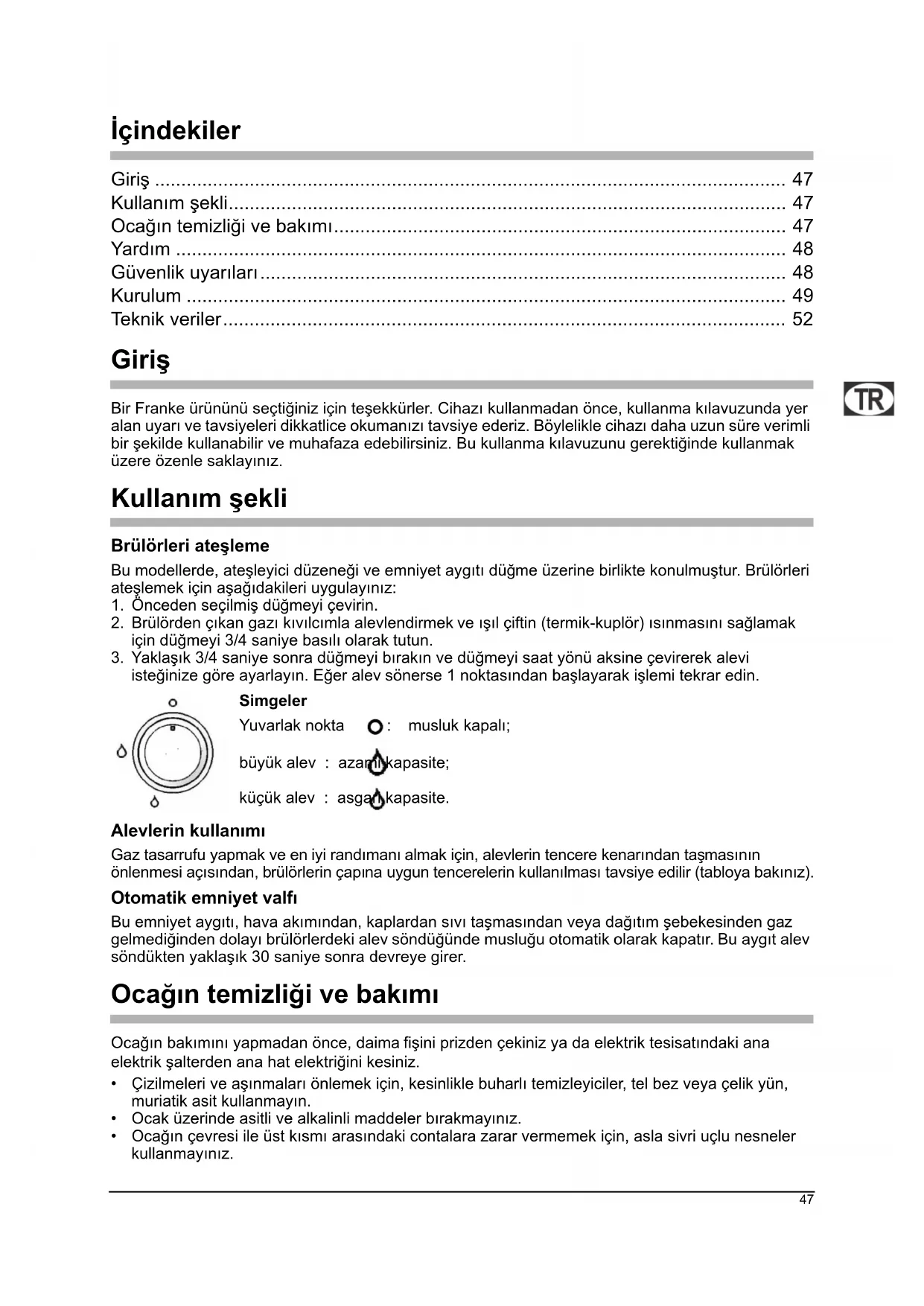

• Τριπλή κορόνα από Ø 8 έως Ø 14 από Ø 14 έως Ø 20 από Ø 22 έως Ø 24 από Ø 24 έως Ø 2847 İçindekiler Giriş p. 47
• Kullanım şekli p. 47
• Ocağın temizliği ve bakımı p. 47
• Yardım p. 48
• Güvenlik uyarıları p. 48
• Kurulum p. 49
• Teknik veriler Giriş Bir Franke ürününü seçtiğiniz için teşekkürler. Cihazı kullanmadan önce, kullanma kılavuzunda yer alan uyarı ve tavsiyeleri dikkatlice okumanızı tavsiye ederiz. Böylelikle cihazı daha uzun süre verimli bir şekilde kullanabilir ve muhafaza edebilirsiniz. Bu kullanma kılavuzunu gerektiğinde kullanmak üzere özenle saklayınız. Kullanım şekli Brülörleri ateşleme Bu modellerde, ateşleyici düzeneği ve emniyet aygıtı düğme üzerine birlikte konulmuştur. Brülörleri ateşlemek için aşağıdakileri uygulayınız: p. 52

1. Önceden seçilmiş düğmeyi çevirin.

2. Brülörden çıkan gazı kıvılcımla alevlendirmek ve ışıl çiftin (termik-kuplör) ısınmasını sağlamak

için düğmeyi 3/4 saniye basılı olarak tutun.

3. Yaklaşık 3/4 saniye sonra düğmeyi bırakın ve düğmeyi saat yönü aksine çevirerek alevi

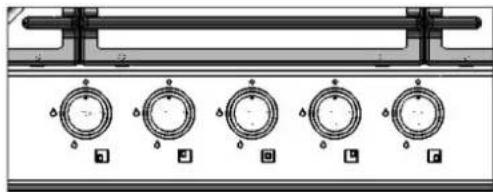

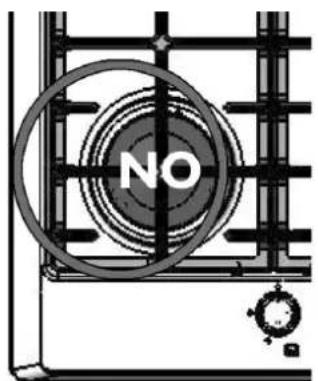

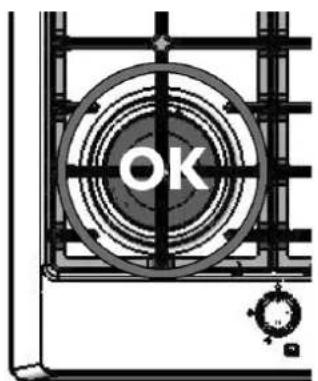

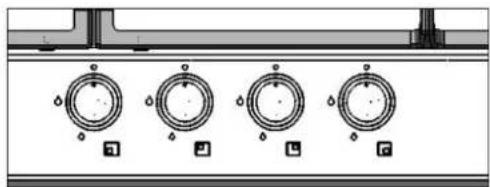

isteğinize göre ayarlayın. Eğer alev sönerse 1 noktasından başlayarak işlemi tekrar edin. Simgeler Yuvarlak nokta : musluk kapalı ; büyük alev : azami kapasite; küçük alev : asgari kapasite. Alevlerin kullanımı Gaz tasarrufu yapmak ve en iyi randımanı almak için, alevlerin tencere kenarından taşmasının önlenmesi açısından, brülörlerin çapına uygun tencerelerin kullanılması tavsiye edilir (tabloya bakınız). Otomatik emniyet valfı Bu emniyet aygıtı, hava akımından, kaplardan sıvı taşmasından veya dağıtım şebekesinden gaz gelmediğinden dolayı brülörlerdeki alev söndüğünde musluğu otomatik olarak kapatır. Bu aygıt alev söndükten yaklaşık 30 saniye sonra devreye girer. Ocağın temizliği ve bakımı Ocağın bakımını yapmadan önce, daima fişini prizden çekiniz ya da elektrik tesisatındaki ana elektrik şalterden ana hat elektriğini kesiniz.

• Çizilmeleri ve aşınmaları önlemek için, kesinlikle buharlı temizleyiciler, tel bez veya çelik yün, muriatik asit kullanmayın.

• Ocak üzerinde asitli ve alkalinli maddeler bırakmayınız.

• Ocağın çevresi ile üst kısmı arasındaki contalara zarar vermemek için, asla sivri uçlu nesneler kullanmayınız.48

• Kum, alkali, asit, klor içeren temizlik ürünlerini, fırın spreylerini ve sadece bulaşık makinelerinin temizliği için kullanılan deterjanlar kullanmayınız.

• Cihazı nemli bir bez ile temizledikten sonra, kireç kalıntılarının kalmaması için cihazı her zaman dikkatlice kurulayınız.

• Ocağın üzerine taşabilecek çoklukta şekerli yiyeceklerin ocağa taşması halinde, bunları hemen temizleyiniz.

• Daha büyük lekeleri nemli bir bezle temizleyiniz.

• Tüm ızgaralar, kapakçıklar ve alev bilezikleri, ocaktan çıkartıldıktan sonra sıcak sabunlu su ile temizlenebilir, sonrasında dikkatli bir şekilde kurulanmalıdır. ASLA BULAŞIK MAKİNESİNDE YIKAMAYIN. Gazın geçtiği bölümlerin mükemmel olarak temiz olmasına dikkat edin.

• Tencerelerin üzerine konulduğu ızgaraların tencere dayanma kısımları nın doğal rengi, ısıdan dolayı zaman içinde değişebilir. Yardım Olası çalışma sorunları ortaya çıkması halinde, ekteki listede yer alan bir Franke Teknik Yardım Merkezi ile temasa geçiniz. Yetkili olmayan servislere asla başvurmayınız. Aşağıdaki hususları belirtiniz: – sorunun tipi; – cihazın modeli (Art.); – seri numarası (S.N.). Bu bilgileri ocakla birlikte verilen garanti belgesinde bulunan etiketin üzerinde bulabilirsiniz. Güvenlik uyarıları Aşağıdaki durumlarda kesinlikle kalifiye kişilere başvurunuz: - kurulum (kurulum bölümüne bakınız); -çalışma şeklinden şüphe duyulması halinde. Aşağıdaki durumlarda, imalatçı firma tarafından onaylanmış teknik yardım merkezine başvurunuz: - ambalajı açtıktan hemen sonra, cihazın eksiksiz olduğundan şüphe edilmesi halinde; - elektrik kablosunun değiştirilmesi ya da hasar görmesi halinde; - cihazın arızası ya da iyi çalışmaması halinde orijinal yedek parça talep ediniz. Genel uyarılar Bu elektrikli ev-içi kullanım cihazının verimli ve güvenli olmasını temin için: - sadece yetkili teknik yardım merkezlerine başvurunuz; - daima orijinal yedek parça kullanılmasını talep ediniz; - cihaz, evlerde kullanım için tasarlanmış olup profesyonel kullanım amaçlı değildir; özelliklerini değiştirmeye çalışmayınız; - cihazın veri etiketinde, ürünlerin gideceği ve kullanım talimatlarının geçerli olduğu ülkelerin sembolleri bulunmaktadır; - cihazın elektrik sistemi, sadece ürünün yasalarca öngörülen bir toprak bağlantısının yapılması halinde garanti kapsamına girmektedir; - ocağın pişirme yapılan ızgaralarına dokunmamaya dikkat ediniz, çok sıcak olabilirler, özellikle de çocukları uzak tutmaya özen gösteriniz; - sadece yemek piş irmek amaçlı kullanınız, farklı bir amaç için kullanmayınız; - herhangi bir bakım işleminden önce yada sorunlu çalışması halinde cihazın elektrik bağlantısının kesiniz; - cihazın kullanılmadığı zamanlar, düğmelerin stop pozisyonunda olduklarını kontrol ediniz.49 Çocukların dokunmaması gereken aksamlar: - genel anlamda cihazın tamamı ve kumandaları; - ambalaj malzemeleri (plastik torbalar, polistirol köpük, metal kısımlar, vs.); - cihaz, pişirme sırasında ve kullanımdan hemen sonra çok sıcak olabilir; - kullanım dışı bırakılmış cihaz (böyle bir durumda, tehlike yaratabilecek aksamlara karşı önlem alınmalıdır). Aşağıdaki hareketlerden kaçınınız: - cihaza vücudunuzun nemli noktalarıyla dokunmak; - cihazı yalın ayak haldeyken kullanmak; - cihazın prizle bağlantısını kesmek için fırının kendisini yada kabloyu tutarak çekmek; - uygun olmayan ve tehlikeli işlemler yapmak; -diğer elektrikli cihazlara ait kabloları cihazın sıcak kısımlarıyla temas halinde bırakmak; - cihazı atmosferik etkenlere maruz bırakmak; - cihazı dayanılacak bir yer olarak kullanmak; - cihaz yakınında alev alıcı sıvılar kullanmak; - adaptörler, priz çoğaltıcılar ve/veya uzatma kabloları kullanmak; - kalifiye olmayan kişilere montaj ve onarımını yaptırmak. Önemli - Brülör üzerine dengesiz ve deforme tencereler koymayınız, çünkü bunlar devrilebilir veya taşabilirler. -Eğer cihazın kapağı var ise kapatmadan önce brülörlerin soğumuş olduğunu kontrol ediniz. - Ocak çalışmadığı zaman besleme musluğunu kapatınız. -Montaj işleminden önce, gaz dağıtım şartlarını ve bunun cihaz üzerinde öngörülen şartlar olup olmadığını kontrol ediniz. Kullanılacak gaz, kasanın dibinde bulunan plaket üzerinde işaret edilmiştir. Bu cihaz, yanma ürünlerinin dış atım aygıtına bağlanmamıştır ve yürürlükteki kurallara uygun olarak kurulmalı ve bağlanmalıdır. Havalandırma konusunu ilgilendiren talimatlara özel olarak dikkat ediniz. Gaz ile çalışan ocak, kurulmuş oldu ğu mekanda ısı ve nem üretir. Mekanın iyi bir şekilde havalandırılmasını sağlayın: doğal havalandırma deliklerini açık tutun veya mekanik havalandırma cihazı kurun (dış atım borulu emme davlumbazı). Cihazın yoğun ve uzun süreli kullanılması yardımcı bir havalandırmayı gerektirir; örneğin bir pencere açılması veya daha etkin bir havalandırma, eğer mevcut ise mekanik havalandırma sistemini güçlendirme. Aşağıdaki durumlardan dolayı doğabilecek olası hasarlardan imalatçı firma sorumlu değildir: hatalı montaj, amaç dışı, hatalı ve uygun olmayan kullanım şekli. Kurulum İlerleyen bölümlerde hem gaz hem de elektrikli kısmı ile ilgili kurma işlemleri anlatılmaktadır. Bu işlemler, yürürlükteki kanunlar uyarınca uzman kişiler tarafından yapılmalıdır, tecrübeli olmayan kişiler tarafından yapılan işlemler tehlike oluşturabilir. Bu talimatlara uyulmadığı taktirde imalatçı firma kişi ve eşyalara gelecek zararlardan dolayı hiç bir sorumluluğu kabul etmez. Gaz kısmı ile ilgili olarak, cihazın monte edildiği ülkenin uyulması gereken kuralları/kanunları. Mobilyanın hazırlanması Bu kılavuz sınıf 3 ankastre ocağı ile ilgilidir. Şekil 1'de gösterilen boyutlarda en üstte bir delik hazırlayın. Her hangi bir durumda kolay şekilde açılmasını sağ lamak açısından en düzgün konumu ayarlayın, fırının gaz borusunun kenarlarla temas etmemesine dikkat edin.50 Mobilya’ya yerleştirilmesi Bağlantı işlemlerini yaptıktan sonra deliğe çok yakın olarak macunu yayın ve ocağı yaslayın. Sabitleme kancalarını (şek. 2) hassas bir şekilde sıkın. Macunun fazlalıklarını alın.

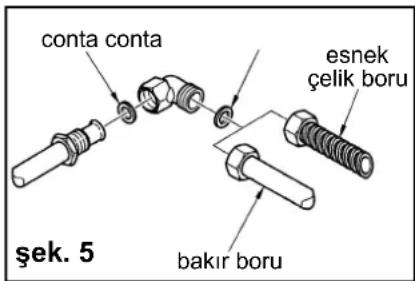

Not Eğer cihaz bir fırının üzerine monte edilmiyorsa, mopnte edildiği yerle arasına bir ayırıcı boşluk bırakılmalıdır (şek. 3). Gaz borusuna bağlama Cihazın gaz borusuna bağlantısını yürürlükte bulunan kanunlara göre ve sadece bu tip bir gaz beslemeli cihaz için gerekli ayarlamaları doğru bir şekilde yaptıktan sonra gerçekleştiriniz. Aksi halde, “Enjektörlerin değiştirilmesi” paragrafında açıklanan işlemleri yapınız (sayfa 51). Sıvı gaz ile besleme için, yürürlükteki kanunlara uygun olarak basınç ayarlayıcılar kullanınız. Gaz borusuna bağlantı iki şekilde yapılabilir: A Şekil 5'te gösterildiği edildiği gibi, 12 mm çapında bakırdan sert bir boru kullanarak ocak gazı bağlantısını yapınız. Sıkı bir şekilde tutmasını garantilemek için verilmiş olan contay

arasına yerleştiriniz. BOcak bağlantısını esnek çelik boru ile yapınız. Bu konumda da sıkı bir şekilde tutmasını garantilemek için verilmiş olan contayı arasına yerleştirin. Gaz tesisatlarını ilgilendiren yürürlükteki diğer kurallara uymanız gerekir. Bağlantıyı yaptıktan sonra bir kaçak olup olmadığını anlamak için sabunlu su ile kontrol ediniz. Mekanların havalandırılması Yürürlükte bulunan kurallara/kanunlara göre bu cihazın kurulduğu odadan dışarıya doğru sürekli açıklıklar veya düzgün hava akımını sağlayan bir havalandırma kanalı olduğunu kontrol ediniz. Uygulanan tüm açıklıkların:

'den az olmayan minimum geçiş bölümü olması;

2. içeriden veya dışarıdan engellenmeyecek bir şekilde gerçekleştirilmesi;

3. havalandırma geçişini engelleyecek korumalarının bulunması;

4. yanma drenajını zorlamamak için yerden yeteri kadar yükseklikte olması gerekir.

Açıklıkların yandaki bir odanın duvarında gerçekleştirildiğinde bunun doğrudan havalandırma konumunda olması ve:

2. mekanla ortak bir oda;

3. yangın tehlikesi riskli bir oda olmaması gerekir.

Cihazı test etmeden önce, havalandırma açıklıklarının gerçekleştirildiği odada, kullanılan bir başka cihazın hatalı çalışmasından dolayı basınç düşüklü ğü olmadığını kontrol ediniz, iki mekan arasındaki havalandırmayı sürekli serbest açılmalarla, mesela kapı ile taban arasındaki mesafeyi çoğaltarak yapın. Yanma ürünlerinin tahliyesi davlumbaz ile yapılmalıdır, bu da dış atımı doğrudan baca, duman borusu veya doğrudan dışarı atarak gerçekleştirmelidir. Ocağı yakma Fonksiyonel parçaların bulunduğu kasanın içine ulaşmak için aşağıda belirtilenleri uygulayınız:

• ızgaraları, kapakçıkları, brülörün bileziklerini çıkartın;

• millerini sökerek düğmeleri çıkartın;

• brülörleri sabitleyen vidaları çıkartın;

• yukarı kaldırın. conta conta esnek çelik boru bakır boru şek. 551 Elektrik şebekesine bağlantı FRANKE ocağı, üç kutuplu serbest terminalli bir besleme kablosuna sahiptir. Eğer ocak besleme şebekesine devamlı bağlantılı şekilde kalacaksa, aşırı-gerilim III kategorisi durumunda kontakları arasındaki açıklık mesafesi, akımı komple kesebilecek şekilde tasarlanmış bir akım kesme cihazı monte ediniz. Aşağıdakileri kontrol ediniz: a) fiş ve prizin 16 A akım için uygun olması gereklidir; b) hem kolay erişilebilir olmalı hem de aynı fişin çıkarılması veya takılması esnasında elektrikli hiçbir aksama erişmek mümkün olmayacak şekilde yerleştirilmiş olmalıdır; c) fiş, bir zorlama gerekmeden çıkarılabilmeli ve monte edilen cihaza eri şimi kolay olmalıdır; d) eğer ocak bir mobilya içine ankastre monteli ise, fişi takıldığında üzerine baskı yapmamalıdır; e) aynı prize 2 elektrikli cihaz birden bağlanmamalıdır; f) eğer elektrik besleme kablosu değiştirilecekse, H05VV-F tipi 3x0,5mm

ölçülerinde yenisi ile değiştirilmelidir; g) boş terminallerin destek kutuplarına dikkat edilmesi esastır (Kahverengi=Faz – Mavi=Nötr – Sarı/Yeşil=Toprak). NOT: şebeke bağlantınızın (gerilim, maksimum güç ve akım) değerlerinin, FRANKE ocağınızın özelliklerine uygun olup olmadığını kontrol ediniz. Enjektörlerin değiştirilmesi NOT: bütün ürünler fabrikadan metan gazına (G20) göre ayarlanmış bir şekilde çıkarlar. Değişik bir gaz kullanıldığı durumlarda aşağıda işaret edildiği gibi enjektörleri değiştirin:

1. ızgara ve brülörleri çıkartın;

2. enjektörleri vidalarını çevirerek çıkartın ve kullanılan gaz şebekesine göre tedarik edilmiş olan

karşılıklarıyla değiştirin, markasının çizelgede işaret edilen olmasına dikkat ediniz (sayfa 52);

3. ızgara ve brülörleri yerleştirin;

4. bu brülörlerin hava ayarının yapılması gerekli değildir.

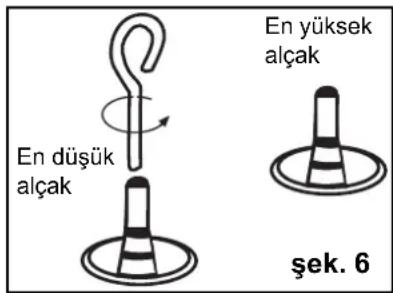

Uyarı Cihazın gazını başka bir gaza çevirme durumunda plaketin üzerinde bulunan yapışkan etiketi (aksesuar olarak tedarik edilen) koymak gereklidir. LPG gazı ile çalıştığında (G30 veya G31) ayar vidası sonuna kadar çevrilmelidir. Bu cihazlar II 2H3+ kategorisi olarak tedarik edilmiştir. Minimum ayar - Düğmeleri çıkartın (bastırarak monte edildiğinden çıkartılabilirler). - Brülörleri yakın ve alevi azaltmak için ayar vidasını saat yönünde döndürmek suretiyle alçak ayarını yapınız, çoğaltmak için ters yönde döndürünüz (şekil 6). Ayar tornavidası aksesuarların içerisinde bulunmaktadır. MAVİ SARI-YEŞİL KAHVERENGİ En yüksek alçak En düşük alçak şek. 652 Teknik veriler II 2H3+ kategorisi cihaz Çapı belirtilenden daha büyük olan bir tencere, üst kısımda ve ayar düğmesinde aşırı ısınmaya neden olabilir ve uzun süre bu durumda kullanıldığında renk solmasına yani sararmaya neden olur (eğer paslanmaz çelikse). Franke, bu tür kullanımların neden olacağı hasarlar için herhangi bir sorumluluk kabul etmez. Toplam termik kapasite: arka kısmında yüzeyinde bulunan etikete bakınız. Yanma için gerekli olan hava: kurulu güç kW için 2 m

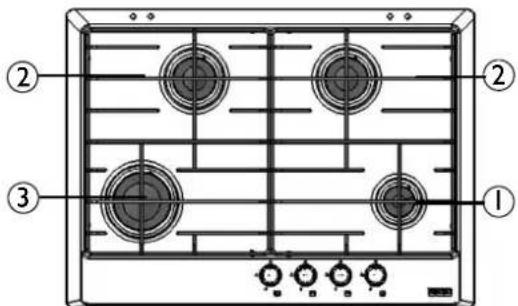

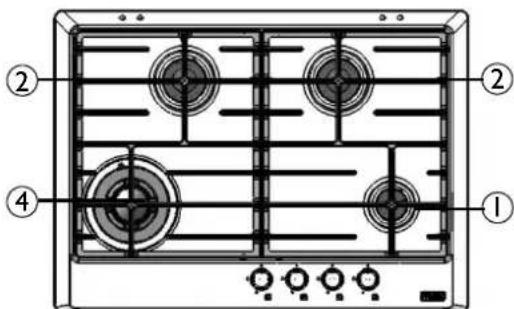

/s – veri etiketine bakınız. Besleme gerilimi 220-240 V 50-60 Hz. Bu cihaz, aşağıdaki Avrupa Birliği direktifleri ile uyumludur: – 90/396/EEC (Gaz); – 19/02/73 tarihli 73/23/EEC (Alçak Gerilim); – 03/05/89 tarihli 89/336/EEC (Elektromanyetik Uygunluk); – 22/07/93 tarihli 93/68/EEC direktifi ve müteakip değişiklikleri. Gaz tipi Brülör Enjektörleri işaretleme Nominal termik kapasite (kW) Termik kapasite- azaltılmış (kW) Doğal gaz (metan) G20 20 mbar yardımcı yarı hızlı hızlı üç bilezikli

1,0 1,7 3,0 3,3 0,6 0,7 1,3 2,1 Sıvılaştırılmış gaz (LPG) G30 29 mbar G31 37 mbar yardımcı yarı hızlı hızlı üç bilezikli

1,0 1,7 3,0 3,3 0,6 0,7 1,3 2,1 Tavsiye edilen tencerelerin tablosu Brülör Ø cm olarak tencere çapı Yardımcı Yarı Hızlı Hızlı Üç bilezikli Ø 8'den Ø 14'e kadar Ø 14'ten Ø 20'ye kadar Ø 22'den Ø 24'e kadar Ø 24'ten Ø 28'e kadar53
