KULLANIM KILAVUZU POI 6 3GAV-D-O FRANKE

Kullanıcı için talimatlar 1

Bakım ve temizlik 3

Teknik veriler 4

Kurma 5

Bu cihaz AET yönergelerine uygundur

Kullanıcı için talimatlar

Brülörleri ateşleme

Bu modellerde düğme üzerinde, hem ateşleme komutası hem de emniyet aygıtı birlikte konulmuştur. Brülörleri ateşlemek için aşağıda açıklandığı gibi işlem yapın:

1) Önceden seçilen düğmeyi çevirin. 2) Brülörden çıkan gazı kıvılcımla alevlendirmek ve ısıl çiftin ısınmasını sağlamak için düğmeyi 3/4 saniye basılı olarak tutun. 3) Yaklaşık 3/4 saniye sonra düğmeyi bırakın ve düğmeyi saat yönünün aksine çevirerek alevi isteğinize göre ayarlayın. Eğer alev sönerse 1 noktadan başlayarak işlemi tekrar edin.

Simgeler

Çember: musluk kapalı;

Büyük alev + yıldız = azami kapasite;

Küçük alev = asgari kapasite.

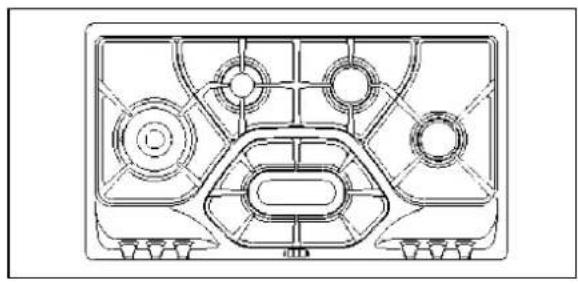

Çift komutalı Dual brülörün kullanımı "dual"

• Soldan başlanıldığında birinci düğme brülörün dış halkaya komuta eder
• Soldan ikinci düğme aynı brülörün iç halkasına komuta eder.
• Azami gücü elde etmek için her iki halka tek tek veya eş zamanlı olarak kullanılabilir.
• Küçük halkayı kullanma durumunda, Dual brülörün karşısındaki sol ızgara üzerine konulacak bir indirgeyici verilmiştir.

Cam seramik öğenin kullanımı

Bu pişirme alanında cam altına yerleştirilmiş iki ısı yayıcı ısıtıcı öğe bulunmaktadır. Sadece dairesel “A” öğesi veya daha büyük bir pişirme alanı istenildiğinde her iki “A” ve “B” öğesi yakılabilir. Dairesel “A” pişirme alanı kullanılmak istendiğinde, düğmeyi saat dönüşü yönünde çevirerek mevcut 10 ayar konumundan birine getirmek yeterlidir. “B” pişirme alanına girmek için 10 konumuna gelin ve “●” konumuna kadar bir kere çevirin, daha sonra düğmeyi saat yönünün tersine istenilen 10 güç seviyesinden birine ulaşıncaya kadar çevirerek ayarlayın.

Çizilen grafik ısıtıcı alanı belirler, bu yakıldığında kırmızı olur.

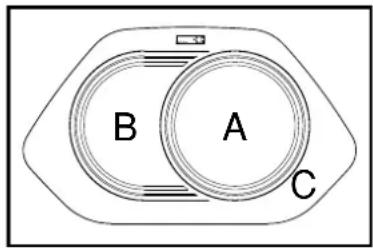

A. dairesel pişirme alanı; B. genleşebilen pişirme alanı; C. kalan ısı ışığı: ısıtıcı öğenin söndürülmesinden sonra da pişirme alanının 60°C ısıdan yüksek olduğunu işaret eder.

Alevlerin kullanımı

Gaz tasarrufu yapmak ve en iyi randımanı almak için, alevlerin tencere kenarından taşmasının önlenmesi açısından brülörlerin çapına uygun tencerelerin kullanılması tavsiye edilir (tabloya bakınız).

Tavsiye edilen tencere çizelgesi
Brülör ∅ cm olarak Tencere
Yardımcı ∅ 8 den ∅ 14'ye kadarYarı hızlı ∅ 14 den ∅ 20'ye kadarHızlı ∅ 20 den ∅ 28'ye kadarDual dış brülörDual iç brülörBalık pişirici	∅ 8 den ∅ 14'ye kadar∅ 26 dan fazlaOval tencereler

Otomatik emniyet valfi

Bu emniyet aygıtı, hava akımından, kaplardan sıvı taşmasından veya dağıtım şebekesinden gaz gelmediğinden dolayı brülörlerdeki alev söndüğünde musluğu otomatik olarak kapatır. Bu aygıt alev söndükten yaklaşık 30 saniye sonra işleve girer.

Cam seramik kullanımı için pratik tavsiyeler

En yüksek verimi elde etmek için hatırlanması yararlı noktalar:

- Cam seramik ocak üzerinde her tip tencere kullanılabilir. Altının mükemmel bir şekilde düz olması önemlidir; altı daha kalın olan tencerelerde ısı yayılımı daha da elverişlidir.

- Yayılan ısıdan en iyi bir şekilde yararlanmak için, pişirme alanını tamamen kaplamaya yeterli çapta tencereler kullanın.

• Pişirme alanının ve tencerelerin iyi bir teması ve dayanıklı olması açısından tencere altlarının her zaman temiz ve kuru olmasını kontrol edin.
• Gaz brülörlerinde kullanılan aynı kapkacağı kullanmayın. Gaz brülörlerindeki ısı konsantrasyonu tencere altını deforme edebilir ve hiçbir zaman cam seramik ocakta kullanıldığında istenilen sonuca ulaşılamaz.

Uyarı: cam içim kullanılan yapışkan yağ izleri bırakabilir. Cihazı kullanmadan önce, aşındırmayan temizleyici bir ürün kullanarak bu yağları temizlemenizi tavsiye ederiz. Kullanıldığı ilk saatlerde bir lastik kokusu hissedilebilir, hemen ortadan kalkacaktır.

Ocağın bakım ve temizliği

• Bütün 18/10 paslanmaz çelik kısımlar suyla yıkanıp özenle kurulandığı takdirde her zaman yepyeni olarak kalacaktır.
• Orijinal parlaklığını yeniden elde etmek için, satıcınızdan veya FRANKE Teknik Bakım Servisi'nden “Inox Creme Franke” macununu ve “Mikro elyaf Franke bezini” alarak periyodik olarak kullanın.
• Çizilmeleri ve zımparalamayı önlemek için kesinlikle tel bez veya çelik yün, muriatik asit kullanmayın.
• Ocak üzerinde asitli ve alkalinli maddeler ve paslanmış demir nesneler bırakmayın.
• Brülörler veya alev bilezikleri, ocaktan çıkartıldıktan sonra deterjan katkılı sıcak sabunlu su ile temizlenebilir, daha sonra özenle kurulayın. Gazın geçtiği bölümlerin mükemmel olarak temiz olmasına dikkat edin. Bulaşık makinesinde de yıkanabilirler.
• Tencerelerin üzerine konulduğu ızgaraların tencerelerin dayanma kısımlarında, ısıdan dolayı, doğal rengi değişebilir. Temizlik için brülörlerdeki gibi işlem yapın veya bulaşık makinesinde yıkayın.

Cam seramik öğenin temizlik ve bakımı

Doğru bir bakım için verilmiş olan özel kazıyıcı ile pişirme yüzeyinden oluşabilecek leke ve tortuları hemen temizlemek çok önemlidir.

DİKKAT:

Ocak üzerinde kazaen eriyen alüminyum kağıt ve plastik maddeleri, şeker veya yüksek şeker dozlu gıda tortularını, özel kazıyıcı ile, hemen temizleyin. Bu şekilde ocak yüzeyine gelecek olağan zararlar önlemiş olur.

Hiçbir durumda aşındırıcı sünger veya fırın spreyi veya leke temizleyici gibi aşındırıcı kimyasal deterjanlar kullanılmamalıdır.

Teknik veriler

II 2H3 + kat. Cihaz

GAZ TiPi	BRULÖR	ENJEKTÖR MARKASI	WATT OLARAK NOM. ISIL KAPASiTE		NOMiNAL TÜKETiM
Doğal gaz (metan)G2020 mbar	yardımcıyarı hızlıdual dışdual içdualoval	0,771,010,631,18—1,06	10001750700260033001900	40045020013001500700	95 l/h167 l/h67 l/h248 l/h315 l/h181 l/h
Sıvılaştırılmışgaz G30-G3130/37 mbar	yardımcıyarı hızlıdual internodual içdualoval	50663786—70	10001750700260033001900	40045020013001500700	73 g/h127 g/h51 g/h189 g/h240 g/h138 g/h

Toplam ısl kapasitesi: ocağın dibine yerleştirilmiş plakete bakın.

Yanma için gerekli olan hava: kurulu güç kW için 2 m³/h – plakete bakın –

Besleme gerilimi 220/230 V 50 Hz.

İleride hem gaz hem de elektrikli kısmı ile ilgili kurma işlemleri belirlenmiştir. Bu işlemler, yürürlükteki kurallara uygun olarak, uzman kişiler tarafından yapılmalıdır; tecrübeli olmayan kişiler tarafından yapılan işlemler tehlike oluşturabilir.

Bu talimatlara uyulmadığı takdirde imalatçı firma kişi ve eşyalara gelecek zararlardan dolayı hiçbir sorumluluğu kabul etmez.

Önemli

• Cihazı kurma işlemi yürürlükteki kurallara göre yetkili kalifiye elemanlar tarafından yapılmalıdır.
• Herhangi bir müdahale için Franke Teknik Bakım Servisine başvurun.
• Brülör üzerine dengesiz ve deforme tencereler koymayın, devrilebilir veya taşabilir.
• Eğer cihazın kapağı var ise kapatmadan önce brülörlerin soğumuş olduğunu kontrol edin.
• Ocak çalışmadığı zaman besleme musluğunu kapatın.

Kurallara uyulmadığı takdirde Franke SpA, kişi ve eşyalara gelecek zarar sorumluluğunu kabul etmez. Bu cihaz sadece pişirme amaçlı kullanılır. Her gereksiz müdahale veya cihaz üzerinde yapılacak değişiklikler tehlike teşkil eder. Kurma işleminden önce, gaz dağıtım şartlarını kontrol edin ve cihaz üzerinde öngörülen olduğunu kontrol edin. Kullanılacak gaz kasanın dibinde bulunan plaket üzerinde işaret edilmiştir. Bu cihaz yanma ürünlerinin dış atım aygıtına bağlanmamıştır ve yürürlükteki kurallara uygun olarak kurulmalı ve bağlanmalıdır. Havalandırma konusunu ilgilendiren talimatlara özel olarak dikkat edin. Cihazın bazı kısımları çalışma esnasında ısınabilir, çocukları ve kullanmasını bilmeyenleri yaklaştırmayın. Gaz ile çalışan pişirme cihazı kurulmuş olduğu mekanda ısı ve nem üretir. Mekanın iyi bir şekilde havalandırılmasını sağlayın, doğal havalandırma deliklerini açık tutun veya mekanik havalandırma cihazı kurun (dış atım borulu emme davlumbazı). Cihazın yoğun ve uzun süreli kullanımı yardımcı bir havalandırmayı gerektirir, örnek bir pencere açılması veya daha etkin bir havalandırma, örnek eğer mevcut ise mekanik havalandırma sistemini güçlendirme.

Mobilyanın hazırlanması

Bu kılavuz 3 sınıf ankastre ocağı ile ilgilidir.

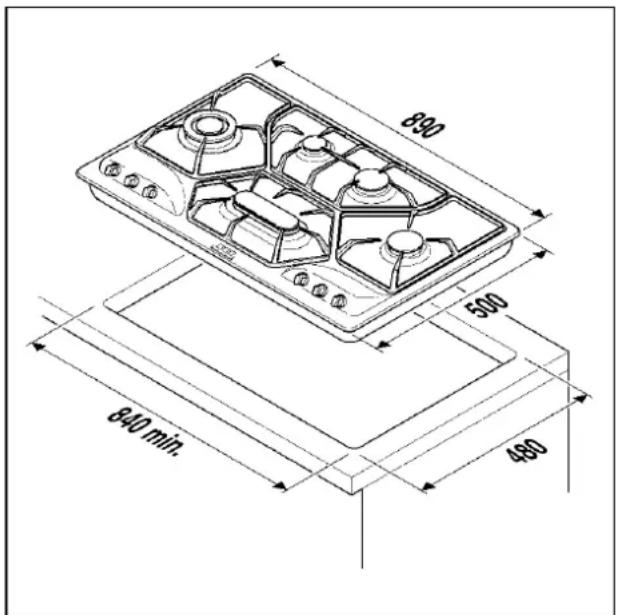

Yandaki şekilde işaret edildiği boyutlarıyla en üstte bir delik hazırlayın.

Herhangi bir durumda kolay şekilde açılmasını sağlamak açısından en düzgün konumu ayarlayın, daha sonra ocağın altına bir fırın yerleştirme durumunda gaz borusunun kenarlarla temas etmemesine dikkat edin.

Mobilyaya konulması

Bağlantı işlemlerini yaptıktan sonra deliğe çok yakın olarak macunu yayın ve ocağı yaslayın. Sabitleme kancalarını hassas bir şekilde sıkın. Macunun fazlalıklarını alın.

Modeller:

POI/ POL/ POC 6 3GAV-D-O

POI/ POL/ POC 6 3GAV-D-VT

Semboller

POL Dekor paslanmaz çelik

Opera ocağı

POC Renkli Opera ocağı

G Gaz

A Elektronik ateşleme

V Emniyet valfı

Şek. 2

Önemli

Yangın tehlikelerine karşı koruma derecesi olarak bu cihazlar "Y" tipidir, bundan dolayı monte edildikleri yerde ocaktan daha yüksek ahşap kaplama duvarlara yakın biçimde ankastre olarak sokulabilir, yeter ki cihazın kenarından, yan taraf için en az 50 mm'lik, arka taraf için 30 mm'lik bir mesafe bırakın ve üst tarafına yerleştirilecek dolaplar ocaktan en az 700 mm'lik mesafede bulunmalıdır.

Gaz borusuna bağlama

Gaz borusuna bağlantı iki şekilde yapılabilir:

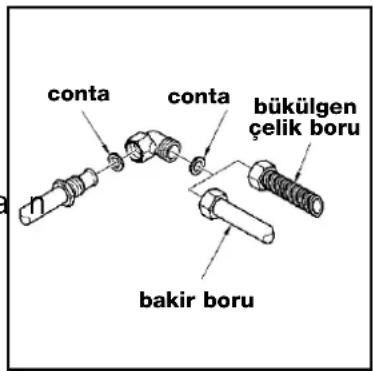

A) Şekil 3'te işaret edildiği gibi 12 mm çapında bakırdan sert bir boru kullanarak ocağı gaz hattına bağlayın. Sıkı bir şekilde tutmasını garantilemek için verilmiş olan contayı arasına yerleştirin. B) Ocağı burdensen çelik boru ile bağlayın. Bu konumda da sıkı bir şekilde tutmasını garantilemek için verilmiş olan contayı arasına yerleştirin. Özellikle yukarıda bahsedilen UNI-CIG kuralına ve gaz tesisatlarını kapsayan yürürlükteki diğer kurallara uymanız gerekir.

Bağlantıyı yaptıktan sonra kaçak olmadığını kontrol edin.

Şek. 3

Mekanların havalandırılması

Yürürlükteki UNI-CIG 7129 ve 7131 kurallarına göre bu cihazın kurulduğu odadan dışarıya doğru sürekli açıklıklar veya düzgün hava akımını sağlayan havalandırma kanalları olduğunu kontrol edin. Uygulanan tüm açıklıkların:

1) 100 cm²'den az olmayan minimum geçiş bölümü olması; 2) içeriden veya dışarıdan engellenmeyecek bir şekilde gerçekleştirilmesi; 3) havalandırma geçişini kısıtlamamak için korumalarının bulunması; 4) yanma drenajını zorlamamak için yerden yeteri kadar yükseklikte olması gerekir.

Açıklıkların yandaki bir odanın duvarında gerçekleştirildiğinde bunun doğrudan havalandırma konumunda olması ve:

1) bir yatak odası 2) mekanla ortak bir oda 3) yangın tehlikesi riskli bir oda olmaması gerekir.

Cihazı test etmeden önce, havalandırma açıklıklarının bulunduğu odada, kullanılan başka bir cihazın hatalı çalışmasından dolayı basınç düşüklüğü olmadığını kontrol edin. İki mekan arasındaki havalandırmayı sürekli serbest açıklıklarla, örneğin kapı ile taban arasındaki mesafeyi artırarak sağlayın. Yanma ürünlerinin drenajı davlumbaz ile yapılmalıdır; bu, dış atımı doğrudan bacaya, duman borusuna veya doğrudan dışarıya vererek gerçekleştirilmelidir.

Ocağa giriş

İşlevsel kısımların bulunduğu kısma girmek için aşağıda belirtildiği gibi işlem yapın:

• Izgaraları, kapakçıkları, brülörün bileziklerini çıkarın;
• Millerini sökerek düğmeleri çıkarın;
• Brülörü ocağa sabitleyen vidaları çıkarın;
• Ocağı yukarı doğru kaldırın.

Enjektörlerin değiştirilmesi

NOT: Bütün ürünler fabrikadan metan gazına ayarlanmış şekilde çıkarlar. Farklı bir gaz kullanıldığı durumlarda aşağıda belirtildiği gibi enjektörleri değiştirin:

1 – Izgara ve brülörleri çıkarın; 2 – Enjektörleri vidalarını çevirerek çıkarın ve kullanılan gaz şebekesine göre tedarik edilmiş olan karşılıklarıyla değiştirin; markasının çizelgede belirtilen olmasına dikkat edin (sayfa 51); 3 – Değiştirme yapıldıktan sonra su ve sabun çözeltisi ile (brülörleri yerleştirmeden önce iyice kurulayın) kaçak olmadığını kontrol edin; 4 – Brülör ve ızgaraları yerleştirin; 5 – Bu brülörlerin hava ayarının yapılması gerekli değildir; 6 – Aksesuar paketinde bulunan etiketi değiştirin.

Dual brülör enjektörlerinin değiştirilmesi:

Brülörün iç ve dış halkalarının bağımsız olarak beslenmesi için brülörde iki tane enjektör bulunmaktadır.

Merkezi halkanın enjektörünün değiştirilmesi yukarıda açıklandığı gibi yapılır. Dış halkanın enjektörünün değiştirilmesi aşağıda açıklandığı şekilde yapılır:

1 – A tabakçığını bloke eden iki vidayı çıkarın, fotoğraf 4'e bakın. 2 – B enjektörünü çıkarın, fotoğraf 5'e bakın. 3 – Enjektörü doğru bir şekilde vidalayın ve tabakçığı yeniden sabitleştirin.

Cihazın gazını başka bir gaza çevirme durumunda plaketin üzerinde bulunan yapışkan etiketi (aksesuar olarak tedarik edilen) koymak gereklidir. G.P.L. ile çalıştığında (G30 veya G31) ayar vidası sonuna kadar çevrilmelidir. Bu cihazlar II kat. 2H3+ olarak tedarik edilmiştir.

Alçak ayar

• Düğmeleri çıkarın (basınçla monte edildiğinden çıkarılabilirler).

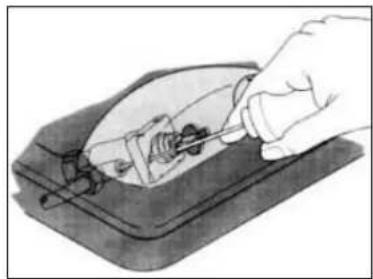

• Brülörleri yakın ve alevi azaltmak için saat dönüşü istikametinde ayar vidasını çevirerek alçak ayarını yapın, çoğaltmak için ters istikamete çevirin. Ayar tornavidası aksesuarlarla birlikte gelmektedir.

Emniyet valfli musluklarda alçak ayar vidasına (şek. 6) ocak üzerindeki musluk geçiş deliğindeki sol gözden girilir.

Elektrik bağlantısı

Elektrik bağlantısı kalifiye eleman tarafından (46/90 kanunu) yürürlükteki kurallara göre yapılmalıdır.

• Şebeke geriliminin ocağın dibinde bulunan plaket üzerinde işaret edilen ile aynı olduğunu kontrol edin. Elektrik şebekesi, sayaç, sigortalar, enterüptör, fiş ve prizin, ocak emme gücü ile doğru boyutlandırıldığını kontrol edin.
• Kabloya normal bir fiş takın ve uygun bir elektrik prizine bağlayın, sarı/yeşil kablo toprak bağlantısı için kullanılmalıdır.

Montaj işlemi bittiğinde ocağı, bakım ve temizlik işlemleri sırasında elektrik şebekesinden devre dışı bırakmak için priz kolayca ulaşılabilen yerde olmalıdır. Sabit bağlantı durumunda cihaz ile şebeke arasına yürürlükteki kurallara uygun, kontakları arasında asgari 3 mm mesafe olan çok kutuplu bir enterüptör yerleştirin.

• Kanunlar gereğince ocağı uygun bir toprak hattı prizine bağlamak zorunludur. Kablo toprak iletkeni sarı/yeşil renklerle belirtilmiştir ve hiçbir zaman kesilmemelidir. Bağlantıyı yapmadan önce toprak hattının uygunluğunu kontrol edin.
• Bu kurallara uyulmadığı taktirde, Franke S.p.A, kişi ve eşyalara gelecek zararların sorumluluğunu kabul etmez.
