EXR 1541 - Dijital dekoder KATHREIN - Ücretsiz kullanım kılavuzu

Ürün türü	Uydu dağıtımı için tek kablolu çoklu anahtar (multiswitch)
Marka	Kathrein
Model	EXR 1541
Referans	20510048
Kullanıcı bağlantıları	1 x 4 (4 alıcı)
Girişler	1 x karasal (5-862 MHz), 4 x IF Uydu (950-2150 MHz)
Kullanıcı frekansları / SCR adresleri	Alıcı 1: 1284 MHz / 0; Alıcı 2: 1400 MHz / 1; Alıcı 3: 1516 MHz / 2; Alıcı 4: 1632 MHz / 3
Güç kaynağı	NCF 18 adaptörü (birlikte verilir), giriş 220-230 V~, çıkış 18 V ---, maks. 650 mA
Kullanıcı çıkışında izin verilen besleme gerilimi	10-14 V
14 V'de anahtarın maksimum güç tüketimi	110 mA
Maks. uzaktan besleme akımı (düşük yatay giriş üzerinden)	650 mA
İletim zayıflaması (karasal yol)	1 dB
Kullanıcı bağlantısında kazanç (Uydu)	Frekansa bağlı olarak -1 ila +3 dB
Yatay/Dikey ayrışma	≥ 30 dB
Boyutlar (G x Y x D)	112 x 148 x 44 mm
Ağırlık (NCF 18 adaptörü ile)	0,45 kg
İzin verilen ortam sıcaklığı	-20 ila +55 °C
Konnektörler	F konnektörleri 75 Ω
Montaj	İç mekan, tavana sabitlemeyin; her tarafta en az 5 cm havalandırma
Standartlar	EN 50494 (tek kablolu SCR), EN 60728-11, EN 60065 uyumlu
Alıcı uyumluluğu	EN 50494'e göre tek kablolu SCR uyumlu alıcılar
Bakım ve temizlik	Herhangi bir müdahaleden önce adaptörü fişten çekin; neme maruz bırakmayın; kuru bir bezle temizleyin
Güvenlik	Açmayın; aşırı gerilim koruması önerilir; eşpotansiyel hat (Cu 4 mm² min.); adaptör üzerine sıvı koymayın
Yedek parçalar ve onarılabilirlik	NCF 18 adaptörü (ref. 20510046) mevcuttur; standart F konnektörleri; kullanıcı tarafından onarılabilir parça yoktur

Sık sorulan sorular - EXR 1541 KATHREIN

EXR 1541 çoklu anahtarının rolü nedir?

EXR 1541, 4 bağımsız alıcıya uydu sinyallerini (4 seviye, HDTV) ve karasal sinyalleri dağıtan, her bir alıcının programını serbestçe seçebildiği tek kablolu çoklu anahtardır.

Alıcımda SCR frekanslarını nasıl yapılandırabilirim?

Alıcınızın ayar menüsünde her bir priz için benzersiz bir kullanıcı frekansı atayın. Sabit frekanslar: priz 1 (1284 MHz), priz 2 (1400 MHz), priz 3 (1516 MHz), priz 4 (1632 MHz). Hiçbir frekansın iki kez atanmadığından emin olun.

Anahtar geçiş yapmazsa ne yapmalıyım?

Alıcı ile anahtar arasındaki bağlantının kısa devre olmadığını kontrol edin. Alıcı ayarlarını kontrol edin (tek kablo modu etkin). Alıcı çıkışındaki çalışma gerilimi 14 V'u aşmamalıdır.

Anahtarlamadan sonra neden karşılık gelen görüntü yok?

Tek kablo frekansı muhtemelen yanlış yapılandırılmıştır. Tüm alıcıların ayarlarını kontrol edin: her bir frekans (1284, 1400, 1516, 1632 MHz) yalnızca bir alıcıya atanmalıdır.

EXR 1541 ile hangi güç adaptörünü kullanmalıyım?

Yalnızca birlikte verilen NCF 18 adaptörünü (ref. 20510046) kullanın. 18 V --- çıkış sağlar ve 650 mA'ya kadar destekler. Başka bir adaptörün kullanılması cihaza zarar verebilir.

4'ten fazla alıcı bağlayabilir miyim?

Evet, en fazla 8 çoklu anahtarı kademeli olarak bağlayabilirsiniz. Örneğin, SCR işlevselliğini kaybetmeden kurulumu genişletmek için bir EXR 2541 (geçiş modeli) kullanın.

Hangi güvenlik önlemlerine uyulmalıdır?

Müdahale etmeden önce her zaman adaptörü fişten çekin. Cihazı iç mekana, nemden uzak bir yere monte edin. Etrafında en az 5 cm havalandırma bırakın. Tavana sabitlemeyin. Eşpotansiyel hat (Cu 4 mm²) kullanın.

Aşırı ısınma durumunda ne yapılmalı?

Havanın cihazın etrafında serbestçe dolaştığından emin olun (her tarafta 5 cm). Ortam sıcaklığı +55 °C'yi aşmamalıdır. Aşırı ısınma devam ederse yükü azaltın veya havalandırmayı iyileştirin.

Prizler en yüksek frekanslara nasıl atanır?

Kayıpları en aza indirmek için en uzun kablo uzunluğuna sahip prizlerin en yüksek frekanslara (örn. en uzun priz için 1632 MHz) atanması önerilir.

Cihaz karasal alım ile uyumlu mu?

Evet, karasal giriş (5-862 MHz), uydu alıcısı bekleme modundayken bile karasal TV sinyallerinin alınmasını sağlar. Bu yoldaki zayıflama 1 dB'dir.

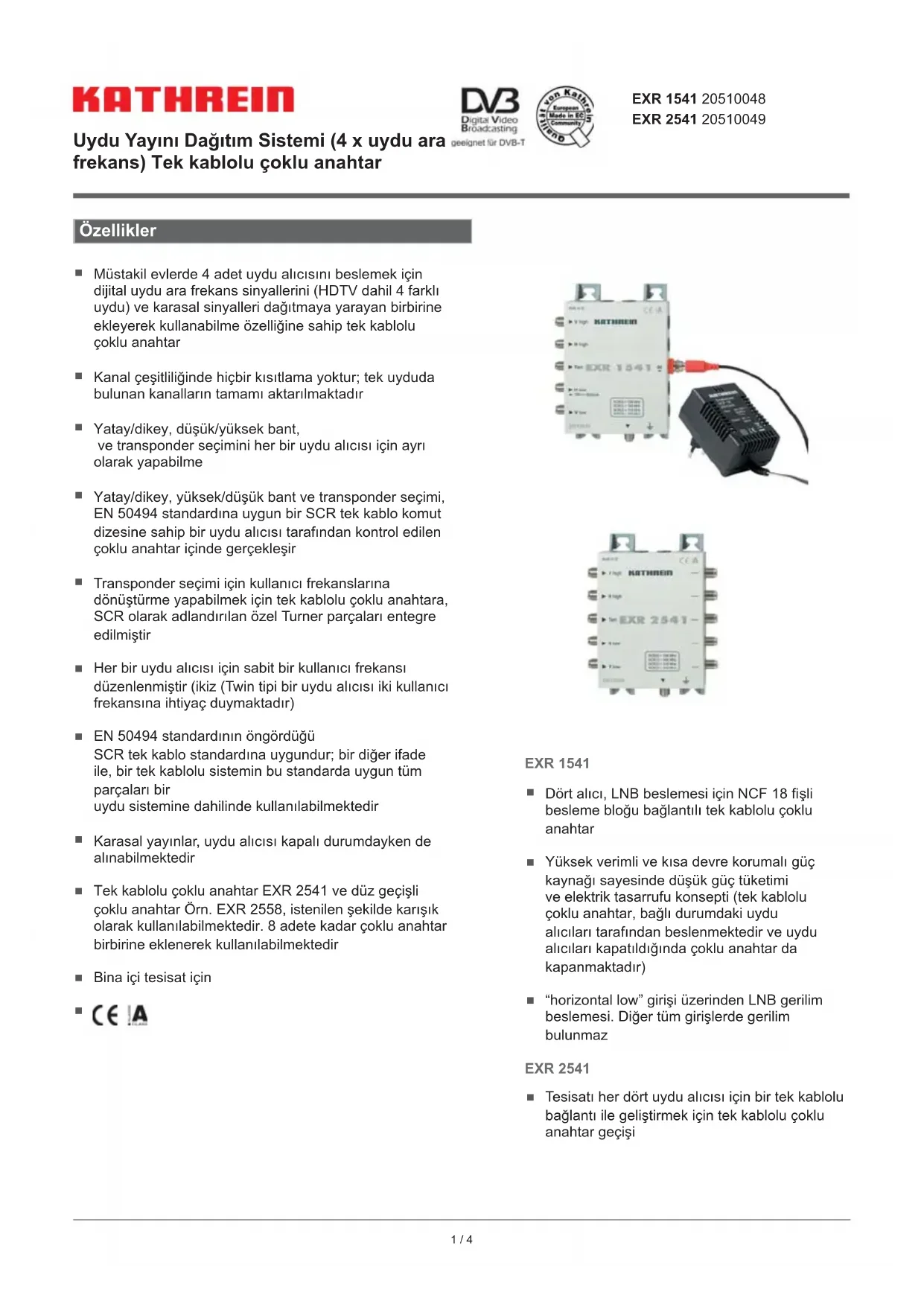

KULLANIM KILAVUZU EXR 1541 KATHREIN

Uydu Yayini Dağütim Sistemi (4 x uydu ara frekans) Tek kabolu;coklu anahtar

Özellikler

Mustakil evlerde 4 adet uydu alicisini beslemek icin djital uydu ara frekans sinyallerini (HDTV dahil 4 farklu uydu) ve karasal sinyalleri dagitmaya yarayan birbirine ekleyerek kullanabilme ozelligine sahip tek kabolu coklu anahtar
Kanal ceseitiliiginde hicbir kisitlama yoktur; tek uydubulunan kanallarin tamami aktarilmaktadir
Yatay/dikey, dusuk/yuksek bant, ve transponder semini her bir uydu alici si icin ayir olarak yapabilme
Yatay/dikey, yuksek/dusuk bant ve transponder seimi, EN 50494 standardina uygun bir SCR tek kablo komut dizesine sahip bir uydu alicişi tarafindan kontrl edilen;coklu anahtar icindeGPCklesir
Transponder seçimi icin kullanı frekanslarina donustürme yapabilmek icin tek kabolu;coklu anahtara, SCR olarak adlandırilan özel Turner parçaları entgre edilmistir
Her bir uydu alicisi icin sabit bir kullanici frekansi duzenlenmistir (ikiz (Twin tipi bir uydu alicisi iki kullanici frekansina ihtiyaç duymaktadir)
EN 50494 standardinin ongordugu SCR tek kablo standardina uygundur; bir diger ifade ile, bir tek kablolu sistemin bu standarda uygun tum parcalari bir uydu sistemine dahilinde kullanilabilmektedir
Karasal yayinlar, uydu alici si kapali durumdayken de alinabilmektedir
Tek kablolu coklu anahtar EXR 2541 ve diz geleşi coklu anahtar Örn. EXR 2558, istenilen seksilde karışı Olarak kullanilabilmektedir. 8 adete kadar coklu anahtar birbirine eklenerek kullanilabilmektedir
Bina ici tesisat ici

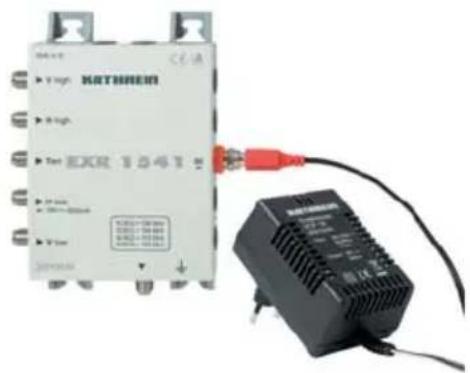

EXR 1541

Dort alici, LNB beslemesi icin NCF 18 fisli besleme blogu baglantili tek kablolu coklu anahtar
Yüksek verimli ve kisa devre korumali güç kaynagı sayesinde Düşuk güç tüketimi ve elektrik tasarrufu konsepti (tek kablolucoklu anahtar, bagl durumdaki uydu alicları tarafindan beslenmektedir ve uydu alicları kapatildigianda coklu anahtar da kapanmaktadir)
horizontal low' girisi uzerinden LNB gerilim beslemesi. Diger tum girislerde gerilim bulunmaz

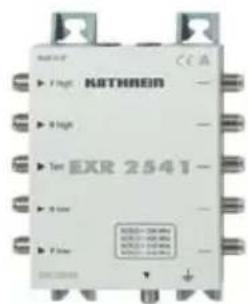

EXR 2541

• Tesisati her dört uydu alicisi秦皇 bir tek kablolu böglanti ile geleistirmek秦皇 tek kablolu coklu anahtarGPCi

Montaj ve Güvenlikle ilgili Uyarilar

• Tarifi yapilan cihazlar sadece uydu alici sistemlerinde kullanim icin uygundur.
• Bunun disindaki her turlu kullanim veya burada belirtilen kullanim uyarilarin dinkkate alinmaması, garanti hukumlerinin ve garantinin gezegersiz kalmasina neden olabilir.
• Cihazlar, sadece kuru, bina ici ortamlara monte edilmelidir. Kolay alev alabilen malzemelerin üzerlerine monte etmeyiniz.
  Cihazlara bir potansiyel dengleme iletkeni (bakir, en az 4 mm2) baglanmalidir.
• Güvenlikle ilgili olarak EN 60728-11 ve EN 60065 standartlarina uygun olarak hareket edilmelidir.
  Montaj malzemesi: Aagc vidalarimaks. 4,5 mm
• Konnektör: EN 61169-24 Ωstandardina uygun HF konnektör 75 Ω (F serisi).
• EXR 1541'in fişi beside me blogu olarak, EMV istemlerinin karşilanması icin sadece NCF 18 kullanilmaldir.
  Kullanilmayan HF baglantilari 75Ω dirençlerle (orn. EMK 03) kapatilmalidir.

Elektrigi ileten cihaz NCF 18

Cihazi acmayiniz veya uzerinde herhangi bir deqisiklik yapmayiniz!
- Tesisat uzerinde yapilan islerde her zaman guc kaynagini prizden减免iniz!
- Cevresinde yeterince mesafe kalacak sekilde monte ediniz! Her tarafinda en az 5 cm!
Cihaz tavana monte edilmemelidir!
Cihazin isinmamasi icin yeterli miktarda hava sirkulasyonu olmaldir. Asiri isinma tehlikesi!
- Izin verilen cevre sicutligi -20 ila +55°C

Dikkat:

Guc kaynaginin uzerine icisivdolu herhangibir nesne konmamalidir.
Guc kaynag, uzerine su damlamamali vya siogramamalidir.
- Sebekeden ayirmak icin cihaz prizden cekilmelidir ve bu nedenle bir zorluklu karsilasmadan cihaza erisilebilmelidir.

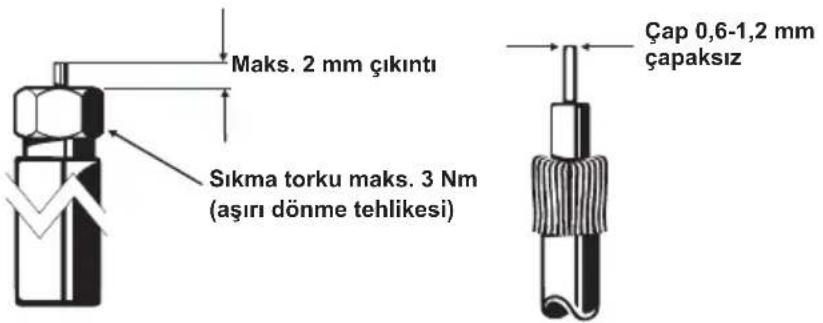

Kablo ic iletkeninin capi 1,2 mm'den veya dereceden buyuk olmasi halinde, cihazin disiki konektorleri hasar gorebilir.

Bilgiler

• Coklu anahtarinin cikisinda bulunan her bir frekansin sadece bir defa atanmasina özellikle dikkat edilmeli-dir;aksi takdirde uydu alicilari birbirlerini karstlikl olarak bozarlar.
• Frekanslarin Düzenlenmesi, uydu alicisin'i ayar menusünde yapilmaktadir.
• Tipe bagl olarak bu islem manuel veya otomatik olarak gerektelesebilmektedir.

Daha kisa baglanti uzunluguna sahip prizlere daha yuksek frekanslarin duzenlenmesi onerilmektedir.
- Sistem, tek kablolu cihazlar 14 V DC ile beslenecek sekilde on ayarlidir.
- DiSEqCT™ benzeri kumanda sinyallerini aktarmak icin besleme gerilimi kisa sureli olarak 18 V DC ye DiSEqCT™ yükseltilmektedir. Surekli olarak 18 V verilmesi, sistemin bloke olmasina yol açardı. Bu nedenle, elektronik kapama dizeneğine sahip ESU 33/34 tipi prisler kullanilmasi onerilir.
- Baglanan uydu alicilari, EN 50494 standardina uygun tek kabolu calisma icin uygun olmalidir.

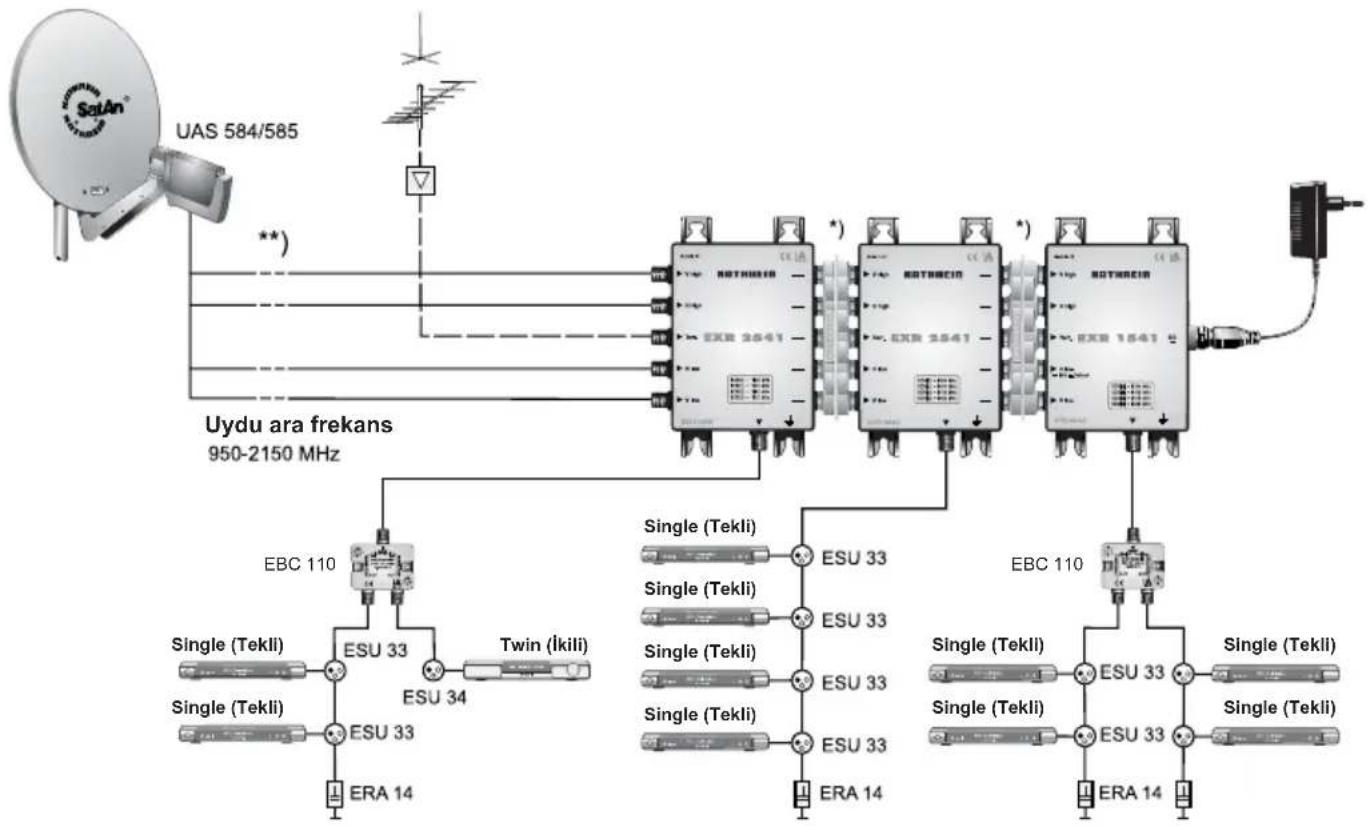

Sistem Örneigi (Sembolik Çüzim)
Her daire icin 4 baglanti

) EMU 250 (5'li konnektör), BN 20510044 opsiyonel olarak temin edilebilir. EXR 1541/2542'nin teslimat kapsaminda bulunmamaktadir
*) Asiri gerilim korumasi KAZ 11/KAZ 12

Çeşitli kanallar ilen SCR tek kablolu komutlar

Kanal BBC EINS EXTRA PRO 7 QVC
Uydu ara frekans)düzlemi	Dikey tatsächık (low)	Yatay tatsächık (low)	Yatay:yüksek (high)	Dikey:yüksek (high)
	1.847 MHz 994 MHz 1.945 MHz 1.952 MHz
	E0 10 5A ... E0 10 5A ... E0 10 5A ... E0 10 5A ...
SCR 0 (1284 MHz) 01	B1 08 DB 0D CA 05 CB
SCR 1 (1.400 MHz) 21	CE 28 F8	2D E7 25 E8
SCR 2 (1.516 MHz) 41	EB 49 15 4E 04	46 05
SCR 3 (1.632 MHz)	62 08	69 32	6E 21	66 22

Guncellik: 12/2010 Belirtilen kanallar icin 山 geceerlidir: SR-FEC 22000-5/6

Olasi Hata Nedenleri ve Bunlarin Giderilmesi

Sorun	Olası nedeni	Hatanın giderilmesi
Çoklu anahtar geleç,is yapymiyor	Uydu alcı,isindan kumanda sinyali gelmiyor veya yanlış kumanda sinya-li geliyor	Uydu alcı,isindan Çoklu anahtarana olan bestehtında kısa devre olmaması nă dikbat ediniz. Alicınin�� ayar alanı (tek kablo modu!) kontrl ediniz. Alicı Çkı,isndaki calı,isma gerilimi 14 V'tan yüksek olmamaldir.
Çoklu anahtar geleç,is yapymiyor, fakat buna aitGPCıntü yok	Yanlış tek kablo frekansı	Sistema报记者 üdu alcı,isrinayar alanı menüsunu kontrl edin. Bir frekansınbir defadan fazla atanmaması dikkat edin

Teknik veriler

Tip EXR 1541 EXR 2541
Siparis no. 20510048 20510049
Kullanıicago质量管理部			1 x 4		1 x 4
Girlisir 1 x karasal				4 x uydu ara frekans	1 x karasal	4 x uydu ara frekans
Frekans araliğMIHz 5-862 950-2150 5-862 950-2150
Geçın kaykı		dB	-	-	2,5	1,5
Başlantı kaykı (karasal)		dB	1	-	7	-
Kullanıicago质量管理ı(Uydu)içın güç;lendirme1		dB	-	-1 → 3	-	-1 → 3
Yatay/dikey. izolasyon		dB	-	30	-	30
Ana izolasyon		dB --	40
Çalıkma 若要yı		dBμV	-	85	-	85
Kullanıicago质量管理ı/SCR adresi	Aliçı 1	MHz	1284/0		1284/0
	Aliçı 2		1400/1		1400/1
	Aliçı 3		1516/2		1516/2
	Aliçı 4		1632/3		1632/3
Kullanıci çkındaatica edilen besleme gerilimi		V	10-14		10-14
14 V'ta maks. akım sarfıyati;coklu anahtar		mA	110		110
Maks. besleme gerilimi2		mA	650		-
Hat basına maks. besleme gerilimi		mA	-		1000
Müsaade edilen ortam.Since关键字		°C	-20 ile +55 arasi		-20 ile +55 arasi
Başlantılar			F konnektörleri		F konnektörleri
Ebatlar		mm	112 x 148 x 44		112 x 148 x 44
Ambalaj icerişi / Aşırkı		Adet/kg	1 (10)/0,45 (NCF 18 dahil)		1 (10)/0,31

1Frekansabagliskma/guclendirme (Preem fazi); ek olarak SCR 0: -1 dB, SCR 3: +2 dB
2) horizontal low girisi uzerinden

NCF 18 besleme blogunun teknik verileri (sadece EXR 1541'de)

Tip		NCF 18
Sipariş no.		20510046
Giriş anma gerilimi	V~	220-230 (50/60 Hz)
10-/150-/650-mA yükte nominal güncü	W	1,6/4,7/14,5
Sekonder gerilim (kısa devreye dayanıklı)	V ...	18
Sekonder nominal akım	mA ...	Maks. 650
Koruma sinificant / Koruma türü		II (koruyucu izolasyonlu)/IP 30
Müsaade edilen ortam sicalsıklı	°C	-20 ile +55 arasi
DC böglantı		F konnektör
Ebatlar	mm	55 x 80 x 75

Elektronik cihazlar ev cöprüyle birlikte at.lmamal dir, bilakis AVRUPA PARLAMENTOSU'nun 2002/96/EG talimatnamesi ve 27. Ocek 2003 tarihli Elektrik ve Elektronik Eski Cihazlar hakkindaki KURUL uyarinca uygun sekilde atiğa;cikarilmaldir. Lüften bu cihazın kullanimi sona erdikten sonra atiğa;cikartmak üzere, bunun icin öngrülmş toplama yerlerine veriniz.
