MANUAL DE USUARIO EXR 1541 KATHREIN

• Conmutador multiple monocable apto para conexión en cascada para la distribución de senales SAT-FI digitales (4 niveles de satélite; inclusive HDTV) y senales terrestres para la alimentación de 4 receptores en hogares unifamiliales
  No hay restricción alguna en la variedad de programas, siempre se transmite la-oferta completa de canales de un satélite
  Posibilidad de seleccion horizontal/vertical independiente, banda low/high y seleccion de transponder, independiente desde cada receptor
  La commutación horizontal/vertical, la de banda baja/ alta y la selección de transponder tiene lugar en el conmutador multiple, sido controladas desde el receptor con un Conjunto especial de comandos monocable SCR según la norma EN 50494
• Para la selección de transponder se han integrado en el conmutador multiple monocable发展模式 de sintonizador especialies, los llamados SCR (Satellite Channel Router), para la conversion a las Frequencias de abonado
  Cada receptor tiene asignada fi ja una Frequencia de abonado (un receptor Twin necesita dos Frequencias de abonado)
• Cuple el estándar monocable SCR según la norma EN 50494, eskaar, todos los componentes de un sistema monocable, que cumplan esta norma, se pueda montar en un sistemasAT
• Recepación de la gama terrestre possible inclujo estando desconectado el receptor SAT
• Los conmutadores multiples monocable EXR 2541 y los conmutadores multiples de conexión en buce, p. ej. EXR 2558, se pueda mezclar disrecionalmente. Se pueda conectar en cascada hasta 8 conmutadores multiples
  Para montaje en el interior
  C

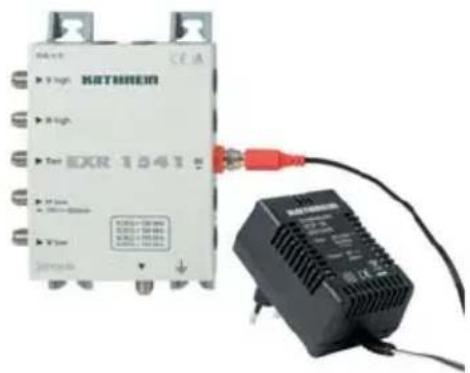

EXR 1541

• Conmutador multiple monocable con una connexion para quatre receptores,unidad de alimentacion enchufable NCF 18 para alimentacion de LNB
• Bajo consumo de potencia gratías a la fuente de alimentación conmutada altoamente efí ciente y resistente a cortocircuito, asi como al concepto de ahorro de energia electrica (el commutador multiple monocable es alimentado por los receptores connectados y se desconecta al disconnectar los receptores)
  Alimentación remota LNB a工程技术 de la entrada horizontal low. Todas las 登samos entradas estar libres de tension

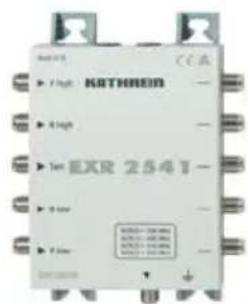

EXR 2541

• Conmutador multiple monocable para la ampliación del sistema con una conexión monocable para cada receptores

Montaje e instrucciones de seguidad

• Los equipos descritos sirven exclusivamente para instalar sistemas de recepcion de satélite.
• Cualquier除外 uso o el incumplimiento de estas instrucciones de uso tendrán como consecuencia la perdida de la garantía.
• Los equipos sólo deben montarse en interiores secos. No deben montarse sobre o+junto a materiales fácilmente infl amables.
• Los equipos deben proveerse de un cable de compensacion de potenial (Cu, minimo 4 mm2).
• Deben tenerse en cuenta las disponeciones de seguridad de las normas respectivas actuales EN 60728-11 y EN 60065
  Medios de fi jacion: Tornillos para madera, max. 4,5 mm
• Clavija de conexión: Conector de HF de 75 Ω (serie F) según la norma EN 61169-24.
• Como unidad de alimentacion enchufable para la EXR 1541 está permitida exclusivamente la NCF 18 para satisfacer los requerimientos de la directiva de compatibilidad electromagnética.
  Las conexiones HF que no se utilizes deben cerrarse con resistencias de 75 (p. ej., EMK 03).

Equipo conductor de corriente NCF 18

• NoAbrir ni manipularel equipo!
• Al realizar problemas en la instalacion, desenchufar siempre la fuente de alimentacion de la toma de corriente.
• Cerciorarse de que hay suficiente espacio. Hacia todos los lados, como minimo, 5 cm!
• El equipo no se debe montar en el techo
• Es necessario que haya circulación libre de aire para el enfiambre del aparato. Peligro de sobrecalmente miento!
• Temperatura ambiente permitida -20 hasta +55^ C'Atencion:
• No se debe colocar sobre la fuente de alimentacion ningun objeto que contenga liquido.
• La fuente de alimentacion no debe entrada en contacto con gotas ni salpicaduras de agua.
• El equipo debe desenchufarse de la toma de corriente para separarlo de la red y, por tanto, debe ser accesible sin dificultades.

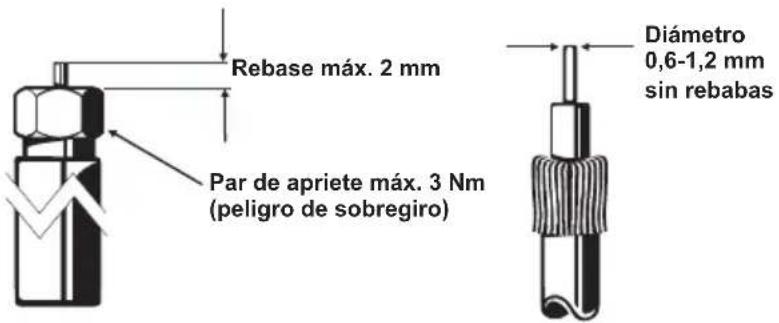

• En caso de conductores interiores del cable de diametro superior a 1,2 mm o bien si existe rebaba, poderen resultar destruidos los conectores hembra de los aparatos.

Notas

• Hay que prestar especial atencion a que cada fecuencia disponible en la calidad del commutador multiple se asignne una sola vez, ya que en caso contrario los receptores interferieren entre si.
• La asignación de las Frequencias se efectúa en el menu de configuración del receptor.
• En función del tipo se pueda efectuar manual o automatístico.

• Se recomienda asignar las cajas de enchufe con las longitudes de connexion más cortas a las Frequencias superiores.
• Elistema está dimensionado por definirion de forma que los equipos monocable se alimenten con 14 V DC.
• Para la transmisión de las señales de control similares a DiSEqCTM la alimentación se cambia de 18 V brevamente a 18 V DC. Una alimentación permanente de 18 V bloquearía el sistema. Por estarzón se recomienda el uso de las cajas de enchufe ESU 33/34, que está dotadas de desconexión electrónica.
• Los receptores conectados deben estar disénados para el functiOnamento monocable segun la normal EN 50494.

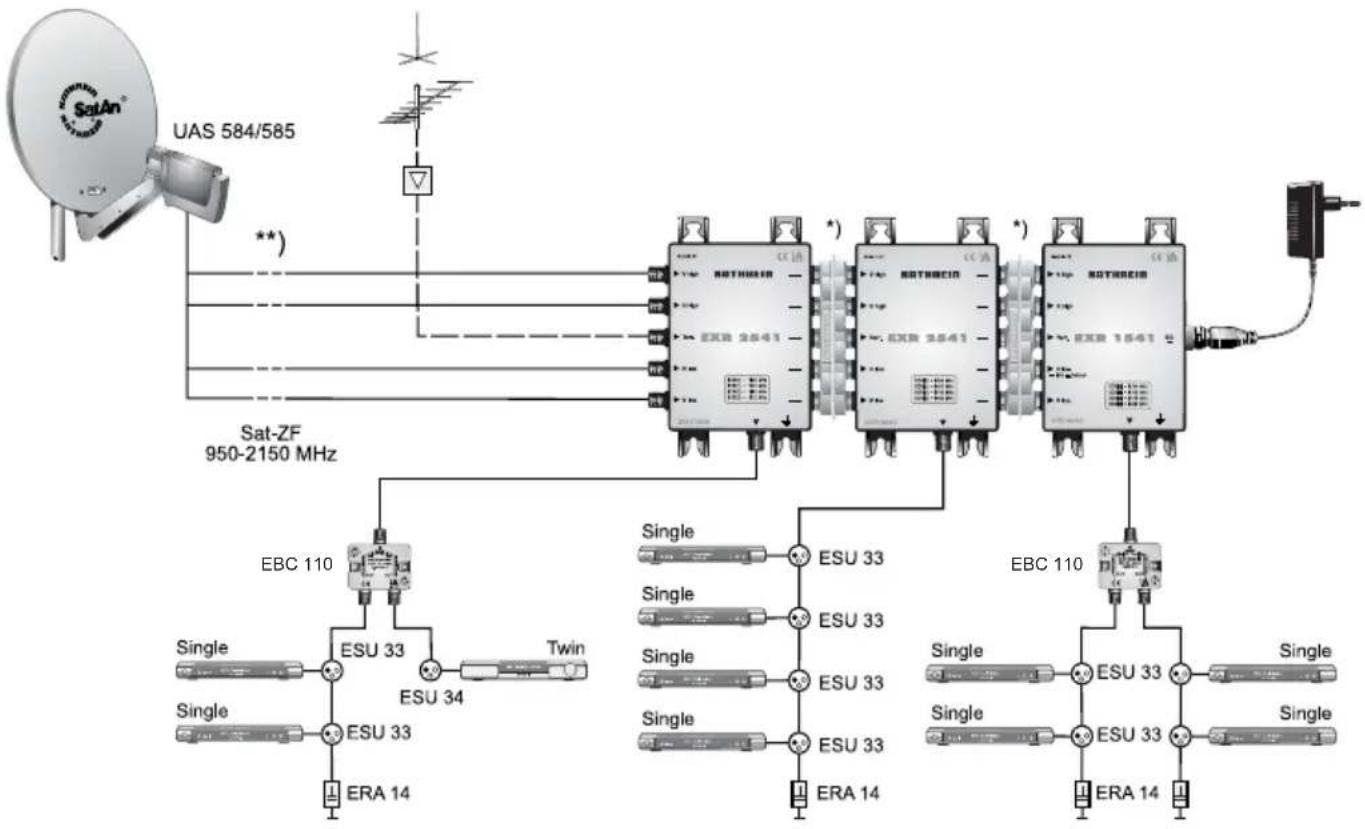

Ejemplo de una instalacion (representacion simbólica)

4 conexiones por vivienda

* EMU 250 (conector de 5 conexiones), BN 20510044 disponible como option No se incluye en el suministro de EXR 1541/2541
**) Protección contra sobretension KAZ 11/KAZ 12

Comandos monocable SCR para diversos canales

Canal BBC EINS EXTRA PRO 7 QVC
Nivel de SAT-Fl Vertical	1847 MHz 994 MHz 1945 MHz 1952 MHz
	E0 10 5A ... E0 10 5A ... E0 10 5A ... E0 10 5A ...
SCR 0 (1284 MHz) 01	B1 08 DB 0D CA 05 CB
SCR 1 (1400 MHz)	21 CE 28 F8	2D E7 25 E8
SCR 2 (1516 MHz)	41 EB 49 15 4E 04	46 05
SCR 3 (1632 MHz)	62 08	69 32	6E 21	66 22

Edicion: Dec de 2010 Para los canales indicados es valido: SR-FEC 22000-5/6

Posibles causas de fallos y eliminacion de los fallos

Problema	Posible causa	Eliminacion del fallo
El conmutador multiple no comuta	Señal de control faltante o incorrecta del receptor	Cerciorarse de que no haya ningún cortocircuito en la connexión del receptor al conmutador multiple. Comprobar los ajustes del筷 del receptor (modo monocable). La tensión de service en la calidad del receptor noDebe superarlos 14 V
El conmutador multiple comuta, pero no hay ningunaImagen correspONDiente	Frecuencia monocable incorrecta	Comprobar los ajustes del筷 de todos los receptores con-nectados. Cerciorarse de que la asignación de fecuencia seainequivoca

Datasétécnicos

Tipo EXR 1541 EXR 2541
Ref. 20510048 20510049
Conexiones de usuario (abonados) 1 x 4 1 x 4
Entradas 1 x terrestre 4 x SAT-FI 1 x terrestre 4 x SAT-F
Gama de Frequencia MHz 5-862 950-2150 5-862 950-2150
Pédida de transmisión dB -- 2,5		1,5
Atenuación de la conexión (terrestre)		dB	1	-	7	-
Amplifi cación para conexión de abonado (SAT)1		dB	-	-1 → 3	-	-1 → 3
Desacoplamente horiz./vert.		dB	-	30	-	30
Desacoplamente de la linea principal dB ---		40
Nivel de servicios		dBμV	-	85	-	85
Frecuencia de abonado/dirección SCR	Receptor 1	MHz	1284/0		1284/0
	Receptor 2		1400/1		1400/1
	Receptor 3		1516/2		1516/2
	Receptor 4		1632/3		1632/3
Tensión de alimentación admissible en laolla de abonado		V	10-14		10-14
Consumo de corriente máximo del conmutador multiple a 14 V		mA	110		110
Corriente de alimentación remota max. 2)		mA	650		-
Corriente de alimentación remota(Maxima por linea principal		mA	-		1000
Temperatura ambiente admisible		°C -20	a +55	-20	a +55
Conexiones			Conectores F		Conectores F
Medidas		mm	112 x 148 x 44		112 x 148 x 44
Unidad de embalaje/peso		piezas/kg	1 (10)/0,45 (incl. NCF 18)		1 (10)/0,31

1)Atenuacion/amplificacion en funcion de la fecuencia (preacentuacion): adiconalmente SCR 0: -1 dB, SCR 3: +2 dB
2) A través de entrada horizontal low

Datasétécnicos de la fuente de alimentación NCF 18 (sólo con EXR 1541)

Tipo		NCF 18
Ref.		20510046
Tensión nominal de entrada	V~	220-230 (50/60 Hz)
Potencia nominal de entrada con 10/150/650 mA de energia	W	1,6/4,7/14,5
Tensión secundaria (resistente a cortocircuito)	V ---	18
Corriente nominal secundaria	mA ---	máx. 650
Clase de protección/tipo de protección		II (aislamento protección)/IP 30
Temperatura ambiente admissible	°C	-20 a +55
Conexión CC		Conector F
Medidas	mm	55 x 80 x 75

Los aparatos electrónicos no se deben tirar a la basura domestica. Según la directiva 2002/96/CE del PARLAMENTO EUROPEO y del CONSEJO del 27 de enero de 2003, relativa a aparatos electricos y electrónicos usados, seienen que eliminar correctamente como residuos. Una vez termine la vidautildeeste aparato, entregalo en los+puntos de recogida publicos previstost al efecto,para su gestion como residuo.

936.4145/-/ZWT/0111/esp - Reservado el derecho de modificaciones痫icas
