MANUAL DE USUARIO EXR 1542 KATHREIN

• Conmutador multiple monocable apto para conexión en cascada para la distribución de senales Sat-FI digitales (4 niveles de satélite; inclusive HDTV) y senales terrestres para alimentación de 2 × 4 receptores en hogares unifamíreas
  No hay restricción alguna en la variedad de programas, siempre se transmite la-oferta completa de programas de un satélite
  Posibilidad de seleccion horizontal/vertical, banda low/ high y seleccion de transponder, independiente desde cada receptor
  La commutación horizontal/vertical, la de banda baja/ alta y la selección de transponder tiene lugar en el conmutador multiple, sido controladas desde el receptor con un Conjunto especial de comandos monocable SCR según EN 50494
• Para la selección de transponder se han integrado en el conmutador multiple monocable发展模式 de sintonizador especialies, los llamados SCR (Satellite Channel Router), para la conversion a las Frequencias de abonado
  Cada receptoriene asignada fi ja un freuencia de abonado (un receptor Twin necessitiesa dos freuencias de abonado)
• Cuple el estándar monocable SCR según EN 50494, eskaarir, todos los componentes de un sistemas monocable, que cumplan esta norma, se pueda montar en un sistemas Sat
• Recepación de la gama terrestre possible inclujo estando desconectado el receptor Sat
• Los conmutadores multiples monocable EXR 2542 y los conmutadores multiples de connexion en bucle EXR 2558 se pueda mezclar disrecionalmente. Se pueda conectar en cascada hasta 8 conmutadores multiples
  Para el montaje en el interior
  C

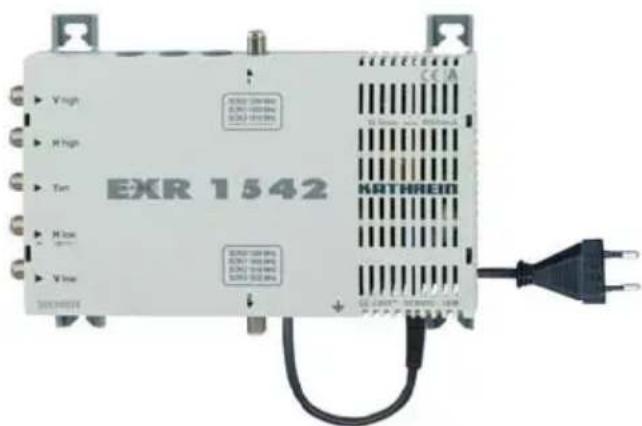

EXR 1542

• Conmutador multiple monocable para dos conexiones monocable con quatre receptores cada una, con fuente de alimentacion integra para la alimentacion de LNB
• Bajo consumo de potencia gracias a la fuente de alimentacion commutada altoamente efi ciente y resistente a cortocircuito, como como al concepto de ahorro de energia electrica (el commutador multiple monocable es alimentdo por los receptores connectados y se desconecta al disconnectar los receptores)
• Alimentación remota LNB a工程技术 de la entrada horizontal low. Todas las cuales entradas estar libres de tension

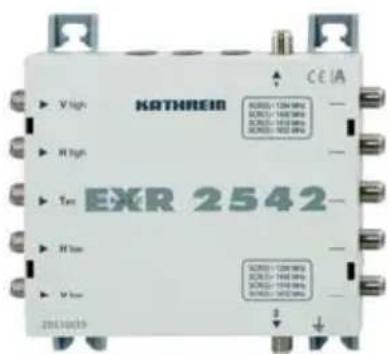

EXR 2542

• Conmutador multiple monocable de paso para la ampliación del sistema con dos conexiones monocable para cada receptores cada una

Datasétécnicos

Tipo EXR 1542 EXR 2542
Ref. 20510038 20510039
Conexiones de sistemas 2 x 4 2 x 4
Entradas 1 x terrestre 4 x Sat-Fl 1 x terrestre 4 x Sat-Fl
Gama de Frequencia MHz 5-862 950-2150 5-862 950-2150
Pérdida de transmisión dB -- 2,5 2,0
Atenuación de la conexión (terrestre)		dB	5	-	11	-
Amplificación para conexión de abonado (SAT)1		dB	-	0 → 4	-	0 → 4
Desacoplamente horiz./vert.		dB	-	30	-	30
Desacoplamente de la linea principal		dB ---	40
Nivel de servicios		dBμV	-	85	-	85
Frecuencia de abonado/dirección SCR	Receptor 1	MHz	1284/0		1284/0
	Receptor 2		1400/1		1400/1
	Receptor 3		1516/2		1516/2
	Receptor 4		1632/3		1632/3
Tensión de alimentación admissible en laolla de abonado		V	12-14		12-14
Consumo de corriente máximo del conmutador multiple @ 14 V por conexión		mA	130		130
Tensión nominal de entrada		V~	230 (47-63 Hz)		-
Margen de tensión de entrada admissible		V	198-253
Potencia nominal de entrada (con 0/150/800 mA dearga)		W	1,7/4,7/18		-
Tensión secundaria (entada horiz. low)		V=	18		-
Corriente de alimentación remota max.2)		mA=	800		-
Corriente de alim. remota maxi. admissible por linea principal		mA=	-		1000
Clase protección/tipo protección			II (aislamento protección)/IP 30		IP 30
Temperatura ambiente admissible		°C	- 20 a + 55		- 20 a + 55
Conexiones			Conectores F		Conectores F
Medidas		mm 215	x 148 x 42,5	159	x 148 x 42,5
Unidad de embalaje/peso		piezas/kg	1 (10)/0,6		1 (10)/0,5

1) Atenuación/amplificación en función de la Frequencia (preacentuación); adicionalmente SCR 0 -1 dB SCR 3 + 2 dB
2) A través de entrada horizontal low

Comandos monocable SCR para diversos canales

Programa	BBC	EINS EXTRA	PRO 7	QVC
Nivel de Sat-Fl	Vertikal low	Horizontal low	Horizontal high	Vertical high
	1847 MHz	994 MHz	1945 MHz	1952 MHz
	E0 10 5A ... ...	E0 10 5A ... ...	E0 10 5A ... ...	E0 10 5A ... ...
SCR 0 (1284 MHz)	01 B1	08 DB	0D CA	05 CB
SCR 1 (1400 MHz)	21 CE	28 F8	2D E7	25 E8
SCR 2 (1516 MHz)	41 EB	49 15	4E 04	46 05
SCR 3 (1632 MHz)	62 08	69 32	6E 21	66 22

Edisión: 12/2010

Para los canales indicados es valido: SR-FEC 22000-5/6

Montaje e instrucciones de seguidad

• Los equipos descritos sirven exclusivamente para instalar sistemas de recepcion de satélite.
• Cualquier除外lyo el incumplimiento de estas instruetiones de uso tendrán como consecuencia la perdida de la garantía.
• Los equipos sólo deben montarse en interiores secos. No deben montarse sobre o jusqu'à materiales fácilmente infl amables.
• Los equipos deben proveerse de un cable de compensacion de potencial (Cu, minimo 4 mm²).
• Deben tenerse en cuenta las disponeciones de seguridad de las normas respectivas actuales EN 60728-11 y EN 60065.
  Medios de fiación: Tornillos para madera, max. 4.5 mm

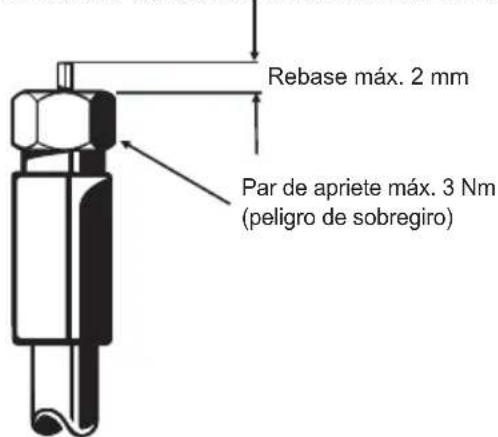

• Clavija de conexión: Conector de HF 75 Ω (serie F) según EN 61169-24.
  Las calidas de usuario que no se utilizean deben cerrarse con resistencias de 75 (p. ej., EMK 03).

Aparato conductor de corriente electrica EXR 1542

• NoAbrir ni manipularel equipo!
  Alrealizartrabajos en la instalacion,desenchufar siempre el conector de red de la toma de corriente!
• Cerciorarse de que hay suficiente espacio! Como微量元素 5 cm!
• El aparato no se debe montar en el techo!
• Es necessario que haya circulación libre de aire para el enfiambre del aparato. Peligro de recalentimiento!
• Temperatura ambiente permittida -20 a +55°C

Atencion:

• No se debe colocar sobre la fuente de alimentacion ningún objeto que contenga liquido.
• La fuente de alimentación no debe entrada en contacto con gotas ni rocio de agua.
• Se debe poder acceder libremente al conector de red, y este debe poder'utilizarse sin problemas.

• El aparato solo se pueda desconectar de la red electrica descenthufando el conector de red.

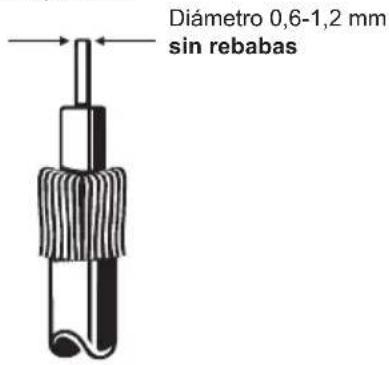

• En caso de conductores interiores del cable de diametro superior a 1,2 mm o bien si existe rebaba, poder resultar destruidos los conectores hembra de los aparatos.

Notas

Hay que prestar especial atencion a que cada fecuencia disponible en la saliva del commutador multiple se asignne una sola vez, ya que en caso contrario los receptores interferieren entre si.
- La asignación de las Frequencias se efectúa en el menu de configuración del receptor.
- En función del tipo se pueda efectuar manual o automatístico.

• Se recomienda asignar las cajas de enchufe con las longitudes de conexión más cortas a las Frequencias superiores.
• El sistemas está dimensionado por definirion de manera que los equipos monocable se alimenten con 14 V DC.
• Para la transmisión de las señales de control similares a DiSEqCTM, la alimentación se cambia 18 V brevamente a 18 V DC. Una alimentación permanente de 18 V bloquearía el sistema. Por estarzón se recomienda el uso de las cajas de enchufe ESU 33/34, que está dotadas de desconexión electrónica
• Los receptores connectados deben estar diseñados para elFuncimiento monocable segun EN 50494.

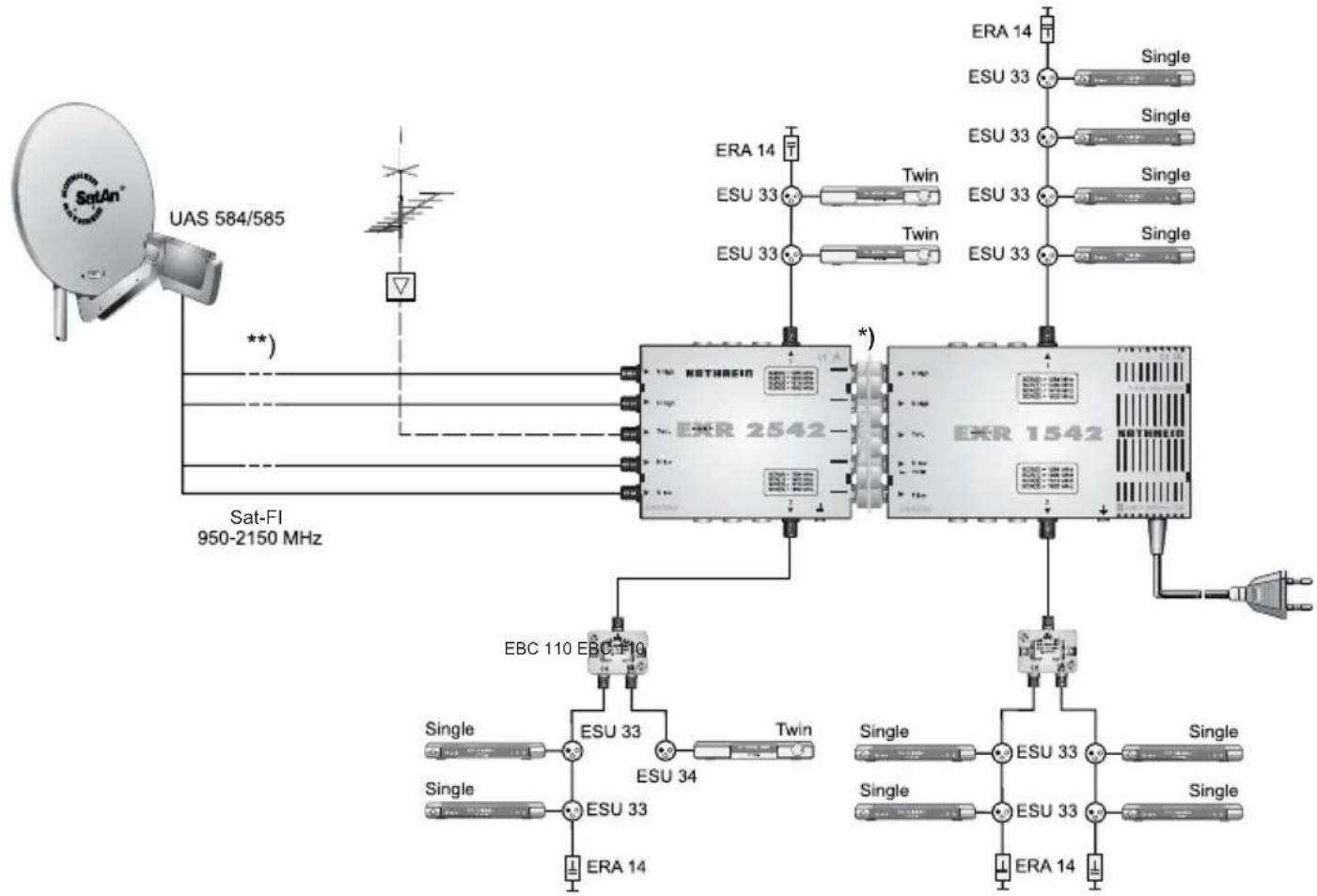

Ejemplodeuna instalacion(representacionsimbolica)

4 conexiones por vivienda

^ 念 EMU 250 (conector de 5 conexiones), BN 20510044 disponible como option. No se incluye en el suministro de EXR 1542/2542
**) Protección contra sobretension KAZ 11/KAZ 12

Posibles causas de fallos y eliminación de los fallos

Problema Posible causa Eliminación del fallo
El multiinterruptor no comuta	Señal de control faltante o incorrecta del receptor	Cerciorarse de que no haya ningún cortocircuito en la conexión del receptor al commutador;multiple. Comprobar los ajustes de menú del receptor (jmodo monocable!). La tensión de servicios en la calidad del receptor noDebe superarlos 14 V
El commutador;miple comuta, pero no hay ninguna imagen correspondiente	Frecuencia monocable incorrecta	Comprobar los ajustes del menú de todos los receptores connectados. Cerciorarse de que la asignación de Frequencia sea inequivoca

Los aparatos electrónicos no se deben tirar a la basura domestica. Según la directiva 2002/96/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 27 de enero de 2003, relativa a aparatos electricos y electrónicos usados, seienen que eliminar correctamente como residuos. Una vez termine la vidaCTL de este aparato, entrada en los+puntos de recogida publicos previstos al efecto, para su gestion como residuo.
