Ürün Tipi	2 bağlantı için tek kablolu çoklu anahtar, her biri 4 alıcı
Marka	Kathrein
Model	EXR 1542
Referans	20510038
Boyutlar (U x G x Y)	215 x 148 x 42.5 mm
Ağırlık	0.6 kg
Elektrik Beslemesi	230 V~, 47-63 Hz, maks. tüketim 1.7/4.7/18 W
Frekans Aralıkları	Karasal: 5-862 MHz; Uydu: 950-2150 MHz
Giriş Sayısı	1 karasal + 4 IF Uydu
Abone Çıkış Sayısı	2 x 4 (8 priz)
Ana Fonksiyonlar	Yatay/dikey anahtarlama, düşük/yüksek bant, SCR ile transponder seçimi (EN 50494), LNB uzaktan besleme, 8 anahtara kadar kaskad bağlantı mümkün
Koruma	Sınıf II (çift yalıtım), IP30
Çalışma Sıcaklığı	-20 ila +55 °C
Bakım ve Temizlik	Yumuşak ve kuru bir bezle temizleyin. Sıvı veya aşındırıcı ürünler kullanmayın. Bakım öncesinde fişi çekin.
Güvenlik	Gerilim altındayken açmayın veya kullanmayın. Cihazın etrafında en az 5 cm havalandırma boşluğu bırakın. Tavana monte etmeyin. Tesisata müdahale etmeden önce fişi çekin.
Yedek Parçalar ve Onarılabilirlik	Standart F konnektörler (75 Ω). Yedek parçalar sağlanmaz. Kullanım ömrü sonunda bir WEEE toplama noktasına götürün.
Genel Bilgiler	Tek kablo SCR EN 50494 standardına uygundur. İç mekan montajı içindir. SCR uyumlu alıcılarla kullanılır.

Sık sorulan sorular - EXR 1542 KATHREIN

EXR 1542 çoklu anahtar nedir?

Kathrein EXR 1542, tek ailelik bir evde uydu sinyallerini (4 SAT seviyesi, HDTV) ve karasal sinyalleri 2 x 4 alıcıya (8 priz) dağıtan tek kablolu bir çoklu anahtardır.

EXR 1542 ile hangi alıcılar uyumludur?

Alıcılar, EN 50494 standardına göre tek kablo SCR uyumlu olmalıdır. Her alıcı, ayar menüsünde atanan sabit bir frekans (1284, 1400, 1516, 1632 MHz) alır.

EXR 1542 nasıl bağlanır?

Uydu kablolarını IF Uydu girişlerine (4) ve karasal anteni TERR girişine bağlayın. Abone çıkışlarını F konnektörleri (75 Ω) ile alıcılara bağlayın. Anahtarı şebekeye (230 V) ve LNB'yi yatay düşük giriş üzerinden besleyin.

Birden fazla anahtarı kaskad bağlayabilir miyim?

Evet, daha fazla alıcıya hizmet vermek için 8 anahtara kadar (EXR 1542, EXR 2542 veya EXR 2558) kaskad bağlanabilir. Paraziti önlemek için frekans atamalarına dikkat edin.

Görüntü gelmezse ne yapmalıyım?

Alıcının tek kablo modunda olduğundan ve çıkış voltajının 14 V'u geçmediğinden emin olun. Her SCR frekansının yalnızca bir kez atandığından emin olun. Bağlantıları ve olası kısa devreyi kontrol edin.

EXR 1542'nin güç tüketimi nedir?

Tüketim yüke göre değişir: boşta 1.7 W, 150 mA yükte 4.7 W ve 800 mA ile 18 W'a kadar. Cihaz, alıcılar kapalıyken otomatik olarak kapanır.

EXR 1542'yi klasik bir LNB ile kullanabilir miyim?

Evet, ancak LNB tek kablo uyumlu olmalı ve yatay düşük girişten (18 V, maks. 800 mA) beslenmelidir. Diğer girişler voltaj sağlamaz.

Alıcılara SCR frekansları nasıl atanır?

Her alıcının ayar menüsünde, prize karşılık gelen abone frekansını seçin: SCR 0 (1284 MHz), SCR 1 (1400 MHz), SCR 2 (1516 MHz), SCR 3 (1632 MHz). Her alıcıya benzersiz bir frekans atayın.

EXR 1542 dış mekan kurulumu için uygun mudur?

Hayır, cihaz yalnızca iç mekan montajı için tasarlanmıştır (IP30). Kuru, iyi havalandırılan ve hava koşullarından korunan bir yere yerleştirilmelidir.

Karasal alım sorunu durumunda ne yapmalıyım?

Karasal antenin kablolamasını ve sinyalin mevcut olduğunu kontrol edin. EXR 1542, uydu alıcıları kapalıyken bile karasal sinyali iletir. Gerekirse, kullanılmayan girişlerde 75 Ω direnç kullanın.

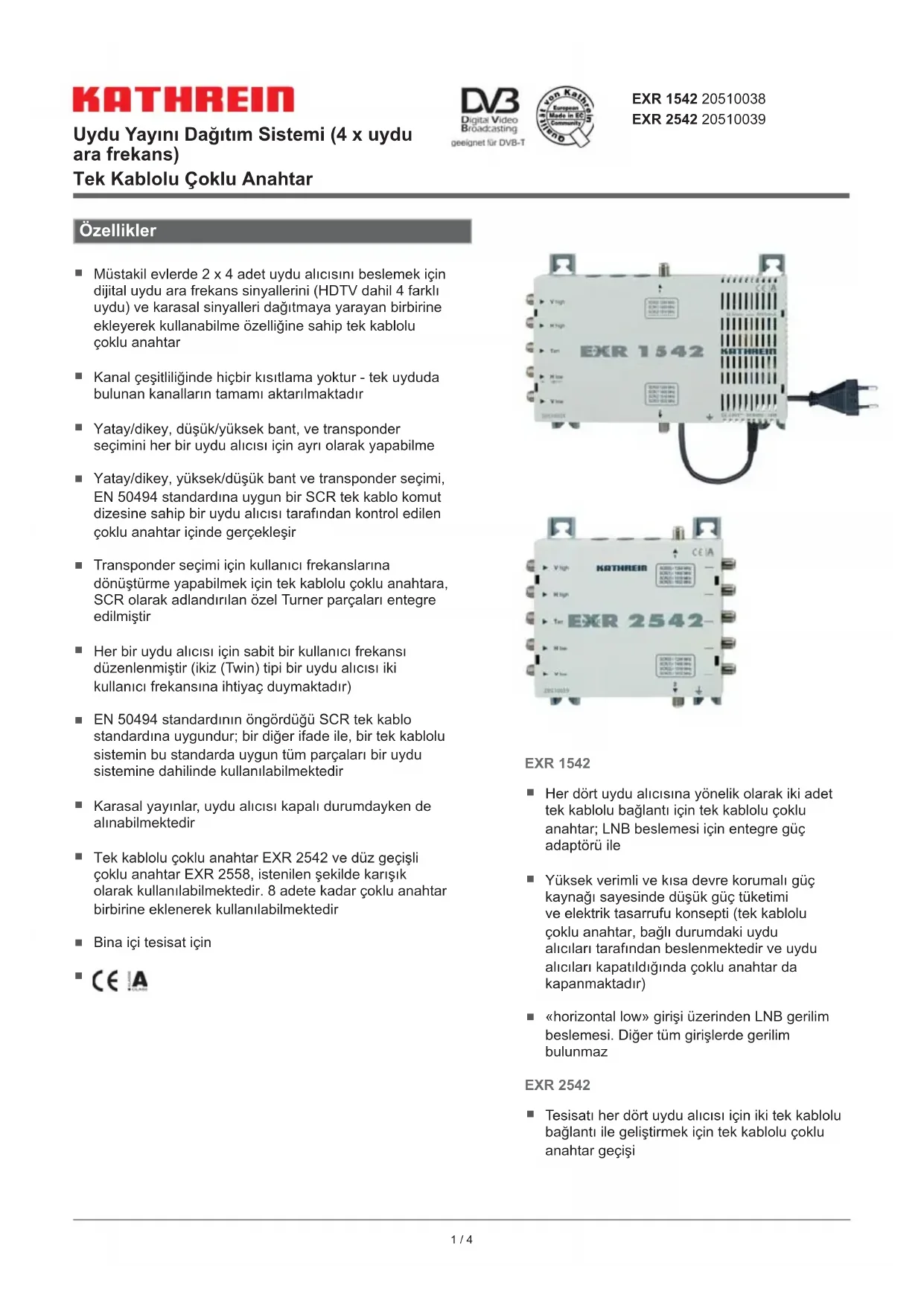

KULLANIM KILAVUZU EXR 1542 KATHREIN

• Mistakil evlerde 2 × 4 adet uydu alicisini beslemek icin djital uydu ara frekans sinyallerini (HDTV dahil 4 farklu uydu) ve karasal sinyalleri dagitmaya yarayan birbirine ekleyerek kullanabilme özelligine sahip tek kabolu coklu anahtar
  Kanal ceşitliginde hicbir kistlama yoktur - tek uyduda bulunan kanallarin tamami aktarilmaktadir
  Yatay/dikey, dusuk/yuksek bant, ve transponder seçimini her bir uydu alicişi ici原则 olarak yapabilme
  Yatay/dikey, yüksek/dusuk bant ve transponder seçimi, EN 50494 standardina uygun bir SCR tek kablo komut dizesine sahip bir uydu alcisi tarafindan kontrol edilen;coklu anahtar icindeGPCKlesir
  Transponder seçimi icin kullanı frekanslarina donustürme yapabilmek icin tek kablolu;coklu anahtara, SCR olarak adlandırilan özel Turner parçaları entegre edilmistir
  Her bir uydu alici icin sabit bir kullanici frekansi duzenlenmistir (ikiz (Twin) tipi bir uydu alici iki kullanici frekansina ihtiyaac duymaktadir)
  EN 50494 standardinin ongordugu SCR tek kablo standardina uygundur; bir diger ifade ile, bir tek kablolusystemin bu standarda uygun tum parcalari bir uydu systemine dahilinde kullanilabilmektedir
  Karasal yayinlar, uydu alici si kapali durumdayken de alinabilmektedir
  Tek kablolu coklu anahtar EXR 2542 ve diz geleşi coklu anahtar EXR 2558, istenilen sekilde karisik olarak kullanilabilmektedir. 8 adete kadar coklu anahtar birbirine eklerek kullanilabilmektedir
  Bina ici tesisat ici

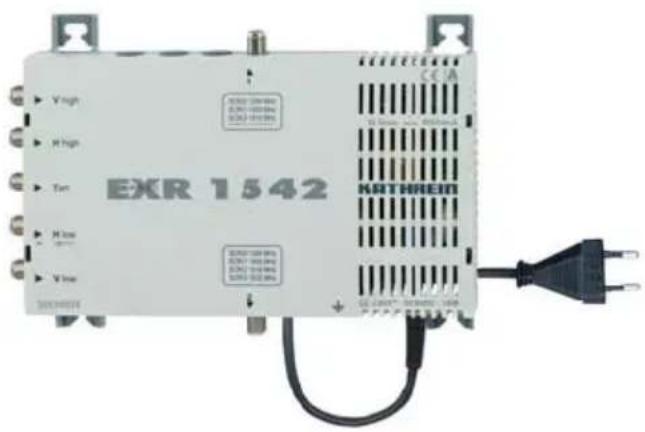

EXR 1542

Her dört uydu alicisina yonelik olarak iki adet tek kablolu baglanti icin tek kablolu coklu anahtar; LNB beslemesi icin entgre guc adaptortorü ile
Yüksek verimli ve kisa devre korumali güç kaynagi saysinde Düşuk güç tuketimi ve elektrik tasarrufu konsepti (tek kablolucoklu anahtar, bagl durumdaki uydu alicilari tarafindan beslenmektedir ve uydu alicilari kapatildiginda coklu anahtar da kapanmaktadir)
- «horizontal low» girisi üzerinden LNB gerilim beslemesi. Digeröm girislerde gerilim bulunmaz

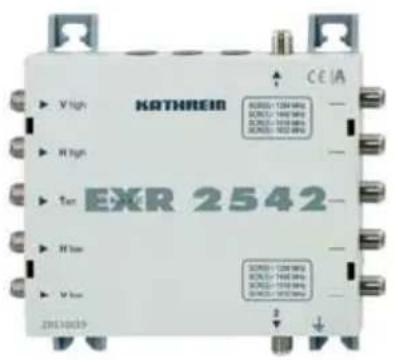

EXR 2542

Tesisati her dort uydu alici iin iki tek kablolu baglanti ile gelistirmek icin tek kablolu coklu anahtar gecişi

Teknik Veriler

Tip EXR 1542 EXR 2542
Siparis No. 20510038 20510039
Kullanı�能开荒lanı			2 x 4		2 x 4
Girlisir 1 x karasal				4 x uydu ara frekans	1 x karasal	4 x uydu ara frekans
Frekans araliğlMHz 5-862 950-2150 5-862 950-2150
Geç,is kaybıdB - - 2,5 2,0
Bağlantı开荒ı (karasal)		dB	5	-	11	-
Kullanı�能开荒ı (Uydu)içın Güçlendirme1)		dB	-	0 → 4	-	0 → 4
Yatay/dikey. izolasyon		dB	-	30	-	30
Ana izolasyon		dB - - -	40
Çalışma 若要yı		dBμV	-	85	-	85
Kullanı�能开荒ı/SCR adresi	Uydu alıcisı 1	MHz	1284/0		1284/0
	Uydu alıcisı 2		1400/1		1400/1
	Uydu alıcisı 3		1516/2		1516/2
	Uydu alıcisı 4		1632/3		1632/3
Kullanı�能 若要anda müsaade edilen besleme gerilimi		V	12-14		12-14
Maks. akım sarfıyatı;coklu anahtar @ 14 V her开荒ı icin		mA	130		130
Giri’anı gerilimi		V~	230 (47-63 Hz)		-
Müsaade edilen减免 gerilimi alanı		V	198-253
Giri’anı gucu (0-/150-/800-mA yük ile)		W	1,7/4,7/18		-
Ikindil gerilim («horiz. low»减免) V		=	18		-
Maks. besleme gerilimi2)		mA	800		-
Hat basına izin verilen maks. LNB besleme gerilimi		mA	-		1000
Koruma sinifl/Koruma türü			II (koruyucu izolasyonlu)/IP 30		IP 30
Müsaade edilen ortam sıcalılgı		°C	- 20 ila + 55 ası		- 20 ila + 55 ası
Büllantılar			F konnektörleri		F konnektörleri
Ebatlar		mm 215	x 148 x 42,5	159	x 148 x 42,5
Ambalaj icerişi/Ağırlik		Adet/kg	1 (10)/0,6		1 (10)/0,5

1) Frekansa bagli kayip/guclendirme (preemfesis devresi); ilave olarak SCR 0 -1 dB SCR 3 + 2 dB
2) «horizontal low» girisi üzerinden

Çeşitli kanallar ilen SCR tek kablolu komutlar

Kanal	BBC	EINS EXTRA	PRO 7	QVC
Uydu ara frekans)düzlemi	Dikey)düzuk(low)	Yatay)düzuk(low)	Yatay)yüksek(high)	Dikey)yüksek(high)
	1847 MHz	994 MHz	1945 MHz	1952 MHz
	E0 10 5A ... ...	E0 10 5A ... ...	E0 10 5A ... ...	E0 10 5A ... ...
SCR 0 (1284 MHz)	01 B1	08 DB	0D CA	05 CB
SCR 1 (1400 MHz)	21 CE	28 F8	2D E7	25 E8
SCR 2 (1516 MHz)	41 EB	49 15	4E 04	46 05
SCR 3 (1632 MHz)	62 08	69 32	6E 21	66 22

Guncellik: 12/2010

Belirtilen kanallar icin su gecerlidir: SR-FEC 22000-5/6

Montaj ve Güvenlikle ilgili Uyarilar

• Tarifi yapilan cihazlar sadece uydu alici sistemlerinde kullanim icin uygundur.
• Bunun disindaki her turlu kullanim veya burada belirtilen kullanim uyarilarin dinkkate alinmaması, garanti hukumlerinin ve garantinin gezegersiz kalmasina neden olabilir.
• Cihazlar, sadece kuru, bina ici ortamlara monte edilmelidir. Kolay alev alabilen malzemelerin üzerlerine monte etmeyiniz.
  Cihazlara bir potansiyel dengeleme iletkeni (bakir, en az 4mm^2 ) baglanmalidir.
• Güvenlikle ilgili olarak EN 60728-11 ve EN 60065 standartlarina uygun olarak hareket edilmelidir.
  Montaj malzemesi: Aagc vidalarimaks. 4,5 mm
• Konnektörler: EN 61169-24 standardina uygun HF konnektör 75 Ω (F serisi).
  Kullanilmayan HF baglantilari 75Ω dirençlerle (orn. EMK 03) kapatilmalidir.

Elektrikli Cihaz EXR 1542

Cihazi açmayiniz veya üzerinde herhangi birdehyşiklik yapmayiniz!
- Tesisat uzerinde yaplan islerde cihazin fisini prisden cekiniz!
- Cevresinde yeterince mesafe kalacak sekilde monte ediniz! Her tarafinda en az 5 cm!
Cihaz tavana monte edilmemelidir!
Cihazin isinmamasigein yeterli miktarda hava sirkulasyonu olmalidir. Asiinma tehlikesi!
- Izin verilen ortam sicutigi -20ila +55^ arasi

Dikkat:

Guc kaynaginin uzerine icisivdolu herhangibir nesne konmamalidir.
Guc kaynag, uzerine su damlamamali veya siogramamalidir.
- Elektrik fisi, kolay ulasilabilir ve kolay sokiulebilir-takilabilir bir konumda bulunmalidir.
Cihaz, sadece elektrik fisi seksilerek sebekeden ayrilabilmektedir.

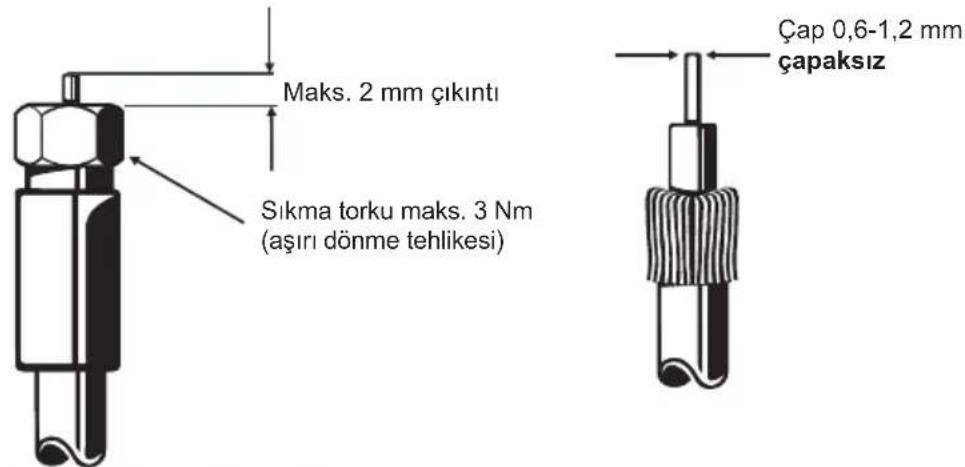

Kablo ic iletkeninin capi 1,2 mm'den veya dereceden buyuk olmasi halinde, cihazin dişi konektorleri hasar gorebilir.

Bilgiler

• Coklu anahtarinin cikisinda bulunan her bir frekansin sadece bir defa atanmasina özellikle dikkat edilmelidir; aktı takdirde uydu alcilari birbirlerini karilikl olarak bozarlar.
• Frekanslarin duzenlenmesi, uydu alicisin in ayar menusünde yapilmaktadir.
• Tipe bagl olarak bu islem manuel veya otomatik olarak gerektelesebilmektedir.

Daha kisa baglanti uzunluguna sahip prizlere daha yuksek frekanslarin duzenlenmesi onerilmektedir.
- Sistem, tek kablolu cihazlar 14 V DC ile beslenecek sekilde on ayarlidir.
- DiSEqCTM benzeri kumanda sinyallerini aktarmak icin besleme gerilimi kisa sureli olarak 18 V DC'ye yuksetilmektedir. Surekli olarak 18 V verilmesi, sistemin bloke olmasina yol acardl. Bu nedenle, elektronik kapama duzenegine sahip ESU 33/34 tipi prisler kullanilmasi onerilir.
- Baglanan uydu alicilari, EN 50494 standardina uygun tek kabolu calisma icin uygun olmalidir.

Sistem Örneigi (Sembolik Çüzim)

^ 念 EMU 250 (5'li konnektor), BN 20510044 opsiyonel olarak temin edilebilir. EXR 1542/2542'nin teslimat kapsaminda bulunmamaktadir
** Asiir gerilim korumasi KAZ 11/KAZ 12

Olasi Hata Nedenleri ve Bunlarin Giderilmesi

Sorun Olası nedeni Hatan giderilmesi
Çoklu anahtar geleç ile yapymiyor	Uydu alçınindan kumanda sinyali gelmiyor veya yanlış kumanda sinyali geliyor	Uydu alçınindan Çoklu anahtarana olan baglantıda kırca devre olmaması dikkat edin. Uydu alçınin ayarlar��sunü (Tek kablolçkışma modu!) kontrl edin.Uydu alçını Çıkışındaki calışma gerilimi 14 V'tan daha:yüksek olmamaldir
Çoklu anahtar geleç ile yapymiyor, fakat buna ait,göruntü yok	Yanlış tek kablo frekansi	Sistema报记者uydu alçınartin ayarlar��sunü kontrl edin.Bir frekansın bir defadan fazla atanmaması dikkat edin

Elektronik/elektrikli cihazlar evsel atik degildir. Bu cihazlar AVRUPA PARLAMENTO VE KONSEYIN 27. Ocek 2003 tarihli 2002/96/AT Yönetmeligi uyarinca, elektrik ve elektronik cihazlari imha yerlerinde usulüne uygün olarak imha edilmelidir. Lüften bu cihazi kullandiktan sonra imha edilmesiicens ongörulen belediyeye ait toplama yerlerine teslim ediniz.
