Marka	Kathrein
Model	EXR 1981
Ürün Türü	Uydu alımı için tek kablolu çoklu anahtar
Alıcı Sayısı	8 (1 x 8)
Girişler	1 karasal (5-862 MHz), 4 IF Uydu (950-2150 MHz)
Frekans Aralığı	5-862 MHz (karasal), 950-2150 MHz (uydu)
Abone Çıkışında Kazanç (Uydu)	9-12 dB
Zayıflatma Ayar Aralığı (Uydu)	0-15 dB, 1 dB adımlarla
Abone Frekansları (SCR)	8 frekans: 1284, 1400, 1516, 1632, 1748, 1864, 1980, 2096 MHz (adresler 0-7)
Güç Kaynağı	220-230 V, 50/60 Hz; güç tüketimi 18 W (maks), 4,7 W (bekleme), 1,7 W (ekonomi)
LNB Uzaktan Besleme Gerilimi	18 V, 800 mA maks (düşey yatay giriş üzerinden)
Standart	EN 50494 (tek kablo SCR) uyumlu
Boyutlar (G x D x Y)	227 x 228 x 44 mm
Ağırlık	0,84 kg
Ortam Sıcaklığı	-20 ila +55 °C
Koruma Sınıfı	IP 30
Koruma Sınıfı	II (çift yalıtım)
Montaj	Sadece iç mekan
Konnektörler	Dişi F 75 Ω
Güvenlik	Açmayın; müdahale öncesi fişi çekin; yeterli havalandırma sağlayın (etrafında en az 5 cm); tavana monte etmeyin
Bakım	Kuru bir bezle temizleyin; sıvılardan kaçının
Onarılabilirlik	Belirtilmiş yedek parça yoktur; arıza durumunda profesyonel tarafından değiştirilmelidir
Genel Bilgiler	Uydu (8 seviye, HDTV) ve karasal sinyalleri dağıtır; bağımsız yatay/dikey, bant ve uydu seçimi; bekleme modunda alıcılar üzerinden besleme

Sık sorulan sorular - EXR 1981 KATHREIN

Alıcıda SCR frekansları nasıl atanır?

Frekans ataması alıcının ayar menüsünde yapılır. En kısa bağlantı uzunluğuna sahip prizlerin en yüksek frekanslara atanması önerilir. Her frekansın yalnızca bir kez kullanıldığından emin olun, böylece parazit önlenir.

Çoklu anahtar anahtarlama yapmazsa ne yapılmalı?

Alıcı ile anahtar arasındaki bağlantıda kısa devre olmadığını kontrol edin. Alıcının tek kablo moduna (EN 50494) ayarlandığından ve çıkış geriliminin 14 V'u geçmediğinden emin olun.

Bu anahtarı evrensel bir LNB ile kullanabilir miyim?

Evet, bu anahtar DiSEqC standardı ve tek kablo normu ile uyumlu LNB'ler için tasarlanmıştır. LNB'yi uzaktan beslemek için düşey yatay girişte 18 V besleme gerektirir.

En fazla kaç alıcı bağlayabilirim?

EXR 1981 modeli, tek bir tek kablo çıkışı üzerinden 8 alıcıya (veya 4 Twin alıcıya) kadar bağlantıya izin verir. Her alıcı sabit bir abone frekansı kullanır.

Anahtarın ısınması normal midir?

Evet, hafif ısınma normaldir. Yeterli havalandırma sağlayın (cihaz etrafında 5 cm boşluk) ve tavana monte etmeyin. Ortam sıcaklığı -20 ile +55 °C arasında olmalıdır.

Bu anahtarı dış mekana kurabilir miyim?

Hayır, bu anahtar sadece iç mekan montajı için tasarlanmıştır. IP 30 koruma sınıfı nem veya su sıçramalarına karşı koruma sağlamaz.

Anahtar, LNB ve alıcılarla nasıl kablolanır?

Kılavuzdaki kurulum şemasına bakın. Genel olarak, LNB çıkışlarını (IF Uydu) anahtar girişlerine (düşey yatay vb.) bağlayın, ardından her alıcıyı bir abone çıkışına bağlayın. Kullanılmayan çıkışları 75 Ω dirençle sonlandırın.

LED'lerin yanıp sönmesi ne anlama gelir?

EXR 1981 anahtarında ön tarafta görünür LED bulunmamaktadır. Arıza durumunda bağlantıları ve alıcı ayarlarını kontrol edin.

Birden fazla EXR 1981 anahtarını kademeli bağlayabilir miyim?

Evet, daha fazla alıcı beslemek için 8'e kadar çoklu anahtarı (EXR 1981, 2981 ve 2998 karışık) kademeli olarak bağlayabilirsiniz. Genişletme için EXR 2981 modelini kullanın.

Cihaz nasıl temizlenir?

Cihazı fişten çekin. Gövdeyi yumuşak ve kuru bir bezle temizleyin. Asla sıvı veya çözücü kullanmayın ve güç kaynağının üzerine sıvı içeren nesneler koymayın.

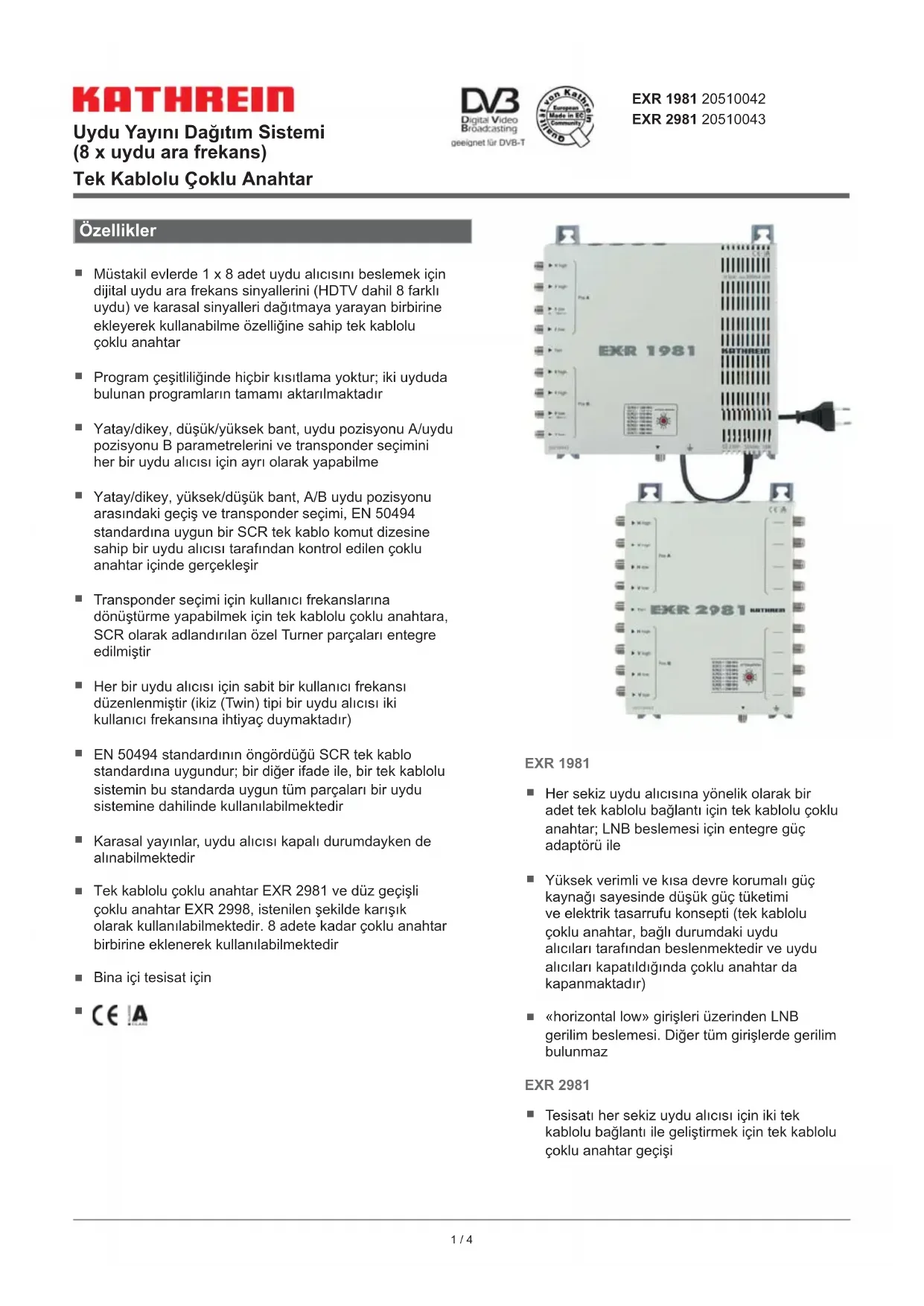

KULLANIM KILAVUZU EXR 1981 KATHREIN

Müstakil evlerde 1 x 8 adet uydu alıcısını beslemek için dijital uydu ara frekans sinyallerini (HDTV dahil 8 farklı uydu) ve karasal sinyalleri dağıtmaya yarayan birbirine ekleyerek kullanabilme özelliğine sahip tek kablolu çoklu anahtar
Program çeşitliliğinde hiçbir kısıtlama yoktur; iki uyduda bulunan programların tamamı aktarılmaktadır
Yatay/dikey, düşük/yüksek bant, uydu pozisyonu A/uydu pozisyonu B parametrelerini ve transponder seçimini her bir uydu alıcısı için ayrı olarak yapabilme
Yatay/dikey, yüksek/düşük bant, A/B uydu pozisyonu arasındaki geçiş ve transponder seçimi, EN 50494 standardına uygun bir SCR tek kablo komut dizesine sahip bir uydu alıcısı tarafından kontrol edilen çoklu anahtar içinde gerçekleşir
■ Transponder seçimi için kullanıcı frekanslarına dönüştürme yapabilmek için tek kablolu çoklu anahtara, SCR olarak adlandırılan özel Turner parçaları entegre edilmiştir
Her bir uydu alıcısı için sabit bir kullanıcı frekansı düzenlenmiştir (ikiz (Twin) tipi bir uydu alıcısı iki kullanıcı frekansına ihtiyaç duymaktadır)
■ EN 50494 standardının öngördüğü SCR tek kablo standardına uygundur; bir diğer ifade ile, bir tek kablolu sistemin bu standarda uygun tüm parçaları bir uydu sistemine dahilinde kullanılabilmektedir
- Karasal yayınlar, uydu alicısı kapalı durumdayken de alınabilmektedir
Tek kablolu çoklu anahtar EXR 2981 ve düz geçişli çoklu anahtar EXR 2998, istenilen şekilde karışık olarak kullanılabilmektedir. 8 adete kadar çoklu anahtar birbirine eklenerek kullanılabilmektedir
■ Bina içi tesisat için
CE!A

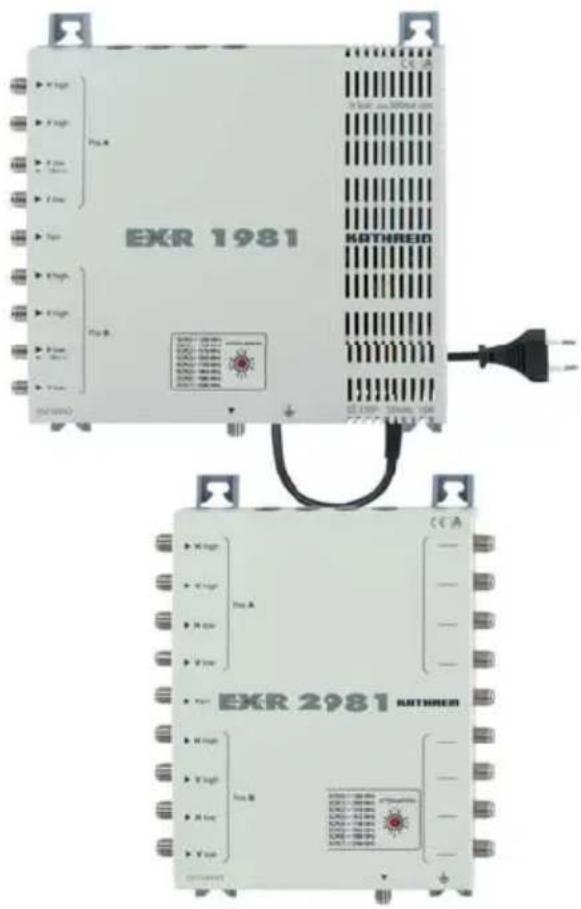

EKR 1981 KATHREIN EKR 2981 KATHREIN

EXR 1981

Her sekiz uydu alıcısına yönelik olarak bir adet tek kablolu bağlantı için tek kablolu çoklu anahtar; LNB beslemesi için entegre güç adaptörü ile
Yüksek verimli ve kısa devre korumalı güç kaynağı sayesinde düşük güç tüketimi ve elektrik tasarrufu konsepti (tek kablolu çoklu anahtar, bağlı durumdaki uydu alicıları tarafından beslenmektedir ve uydu alicıları kapatıldığında çoklu anahtar da kapanmaktadır)
«horizontal low» girişleri üzerinden LNB gerilim beslemesi. Diğer tüm girişlerde gerilim bulunmaz

EXR 2981

■ Tesisatı her sekiz uydu alıcısı için iki tek kablolu bağlantı ile geliştirmek için tek kablolu çoklu anahtar geçişi

Montaj ve Güvenlikle İlgili Uyarılar

• Tarifi yapılan cihazlar sadece uydu tesisatlarında kullanım için uygundur.
• Bunun dışındaki her türlü kullanım veya burada belirtilen kullanım uyarılarının dikkate alınmaması, garanti hükümlerinin ve garantinin geçersiz kalmasına neden olabilir.
• Cihazlar, sadece kuru, bina içi ortamlara monte edilmelidir. Kolay alev alabilen malzemelerin üzerine monte etmeyiniz.
• Cihazlara bir potansiyel dengeleme iletkeni (bakır, en az 4 mm ^2 ) bağlanmalıdır.
• Güvenlikle ilgili olarak EN 60728-11 ve EN 60065 standartlarına uygun olarak hareket edilmelidir.
• Montaj malzemesi: Vidalar, maks. ∅: 4,5 mm
• Konnektörler: EN 61169-24 standardına uygun HF konnektör 75 Ω (F serisi).
• Kullanılmayan HF bağlantıları 75 Ω dirençlerle (örn. EMK 03) kapatılmalıdır.

Elektrikli Cihaz EXR 1981

• Cihazı açmayınız veya üzerinde herhangi bir değişiklik yapmayınız!
• Tesisat üzerinde yapılan işlerde cihazın fişini prizden çekiniz!
• Çevresinde yeterince mesafe kalacak şekilde monte ediniz! Her tarafından en az 5 cm!
  • Cihaz tavana monte edilmemelidir!
• Cihazın ısınmaması için yeterli miktarda hava sirkülasyonu olmalıdır. Aşırı ısınma tehlikesi!
• İzin verilen ortam sıcaklığı -20 ila +55°C arası

Dikkat:

• Güç kaynağının üzerine içi sıvı dolu herhangi bir nesne konmamalıdır.
• Güç kaynağı, üzerine su damlamamalı veya sıçramamalıdır.
• Elektrik fişi, kolay ulaşılabilir ve kolay sökülebilir-takılabilir bir konumda bulunmalıdır.
• Cihaz, sadece elektrik fişi çekilerek şebekeden ayrılabilmektedir.

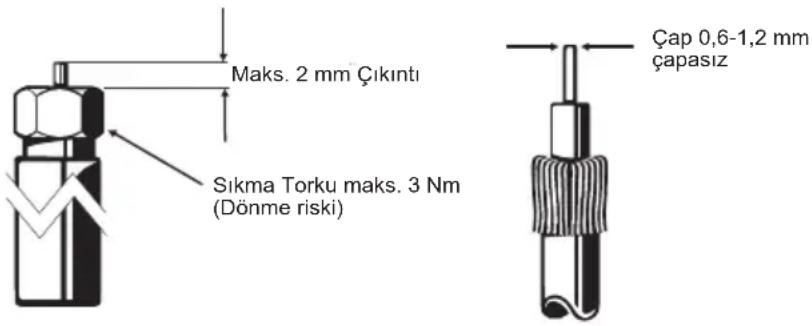

- Kablo iç iletkeninin çapı 1,2 mm'den veya dereceden büyük olması halinde, cihazın dişi konektörleri hasar görebilir.

Maks. 2 mm Çıkıntı Sıkma Torku maks. 3 Nm (Dönme riski) Çap 0,6-1,2 mm çapasız

Bilgiler

• Çoklu anahtarının çıkışında bulunan her bir frekansın sadece bir defa atanmasına özellikle dikkat edilmelidir; aksi takdirde uydu alicıları birbirlerini karşılıklı olarak bozarlar.
• Frekansların düzenlenmesi, uydu alicısının ayar menüsünde yapılmaktadır.
• Tipe bağlı olarak bu işlem manuel veya otomatik olarak gerçekleşebilmektedir.

• Daha kısa bağlantı uzunluğuna sahip prizlere daha yüksek frekansların düzenlenmesi önerilmektedir.
• Sistem, tek kablolu cihazlar 14 V DC ile beslenecek şekilde ön ayarlıdır.
• DiSEqC™ benzeri kumanda sinyallerini aktarmak için besleme gerilimi kısa süreli olarak 18 V DCye yükseltilmektedir. Sürekli olarak 18 V verilmesi, sistemin bloke olmasına yol açardı. Bu nedenle, elektronik kapama düzeneğine sahip ESU 33/34 tipi prizler kullanılması önerilir.
• Bağlanan uydu alıcıları, EN 50494 standardına uygun tek kablolu çalışma için uygun olmalıdır.

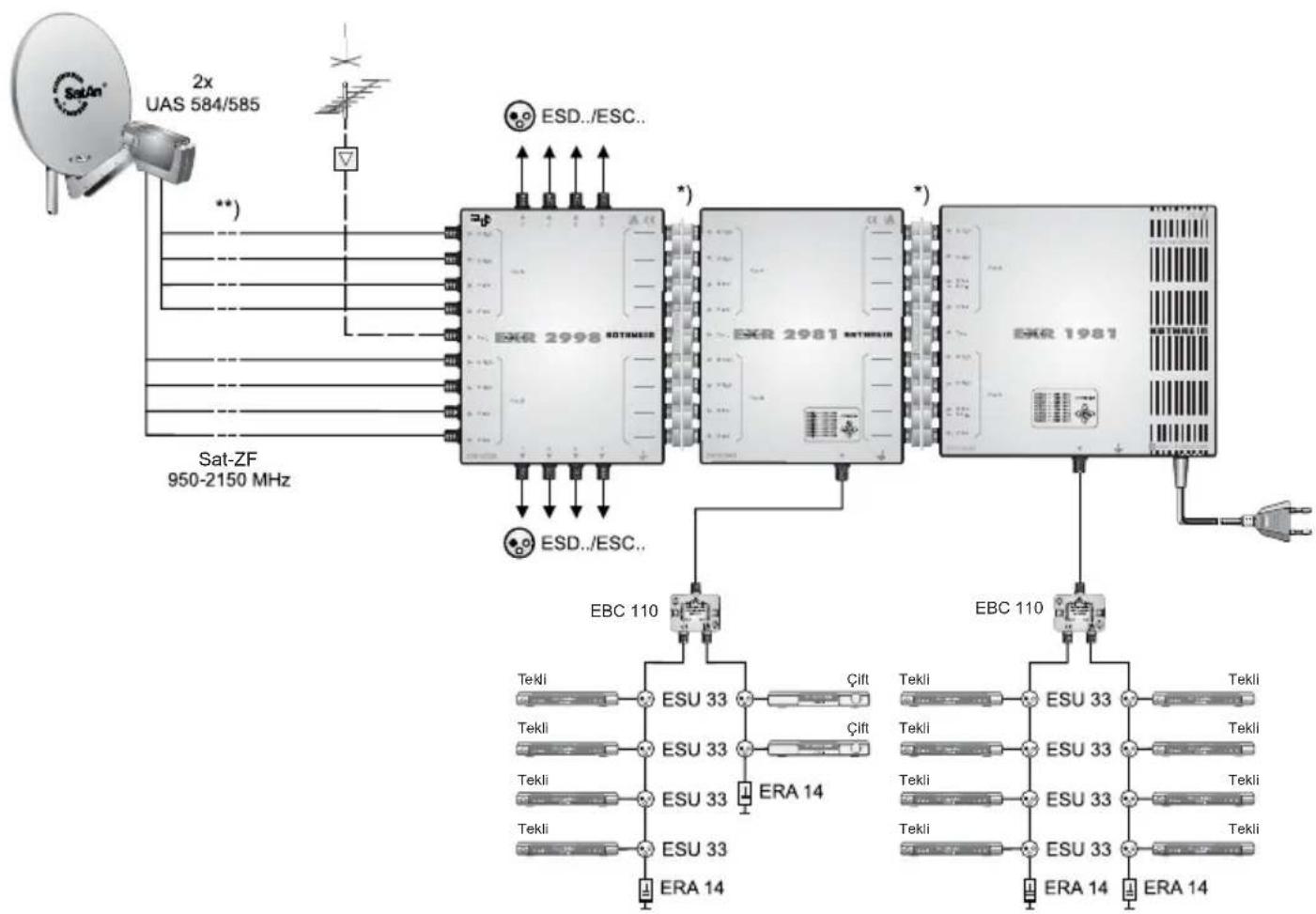

Sistem Örneği (Sembolik çizim)

*) EMU 290 (9'lu konnektör), BN 20510023 opsiyonel olarak temin edilebilir. EXR 1981/2981'nin teslimat kapsamında bulunmamaktadır
**) Aşırı gerilim koruması KAZ 11/KAZ 12

Çeşitli kanallar için SCR tek kablolu komutlar

Kanal BBC EINS EXTRA PRO 7 QVC		İlk (Hotbird)
Uydu ara frekans düzlemi	Dikey düşük(low)	Yatay düşük(low)	Yatay yüksek(high)	Dikey yüksek(high)	Yatay düşük(low)
	1847 MHz 994	MHz 1945 MHz 19	52 MHz 1854 MHz
	E0 10 5A ... E0 10 5A ... E0 10 5A ... E0 10 5A ... E0 10 5A ...
SCR 0 (1284 MHz)	01 B1 08 DB 0D C9	05 CB 19 B2
SCR 1 (1400 MHz)	21 CE 28 F8	2D E6 25 E8	39 CF
SCR 2 (1516 MHz)	41 EB 49 15 4E 03	46 05	59 EC
SCR 3 (1632 MHz)	62 08	69 32	6E 20	66 22	7A 09
SCR 4 (1748 MHz)	82 25	89 50	8E 3D	86 3F	9A 26
SCR 5 (1864 MHz)	A2 42 A9 6D AE 5A	A6 5C BA 43
SCR 6 (1980 MHz)	C2 5F C9 8A CE 77	C6 79 DA 60
SCR 7 (2096 MHz)	E2 7C E9 77 EE 94	E6 96	FA 7D

Güncellik:

Temmuz 2009

Belirtilen kanallar için şu geçerlidir: SR-FEC 22000-5/6 SR-FEC 27500-5/6

Teknik veriler

Tip EXR 1981 EXR 2981
Sipariş no. 20510042 20510043
Kullanıcı bağlantıları		1 x 8		1 x 8
Girişler 1 x karasal			4 x uydu ara frekans	1 x karasal	4 x uydu ara frekans
Frekans aralığıMHz 5-862 950-2150 5-862 950-2150
Geçiş kaybı	dB	-	-	2,5	2,0
Bağlantı kaybı (karasal)	dB	1	-	7	-
Kullanıcı bağlantısı (Uydu) için güçlendirme 1)	dB	-	9 → 12	-	9 → 12
Sönümleyici ayarlayıcısının ayarlama alanı (UYDU, 1-dB adımlar)	dB	-	0-15	-	0-15
Yatay/dikey. izolasyon	dB	-	25	-	25
Ana izolasyon	dB	-	-	-	40
İşletme seviyesi 2)	dBμV	-	98	-	98
Kullanıcı frekansı/SCR adresi:
Uydu alıcısı 1		1284/0		1284/0
Uydu alıcısı 2		1400/1		1400/1
Uydu alıcısı 3		1516/2		1516/2
Uydu alıcısı 4	MHz	1632/3		1632/3
Uydu alıcısı 5		1748/4		1748/4
Uydu alıcısı 6		1864/5		1864/5
Uydu alıcısı 7		1980/6		1980/6
Uydu alıcısı 8		2096/7		2096/7
Kullanıcı çıkışında müsaade edilen besleme gerilimi	V	12-14		12-14
14 V'ta maks. akım sarfiyatı çoklu anahtar	mA	260		260
Giriş anma gerilimi	V	220-230 (50/60 Hz)		-
Giriş nominal gücü (800-/150-/0-mA yük ile)	W	18/4,7/1,7		-
İkincil gerilim («horiz. low» girişi)	V	18		-
İzin verilen maks. uzaktan besleme akımı (düşük yatay giriş)	mA	800		-
Hat başına izin verilen maks. LNB besleme gerilimi	mA	-		1000
Koruma sınıfı/Koruma türü		II (koruyucu izolasyonlu)/IP 30		IP 30
Müsaade edilen ortam sıcaklığı	°C	-20 ile +55 arası		-20 ile +55 arası
Bağlantılar		F konnektörleri		F konnektörleri
Ebatlar	mm	227 x 228 x 44		172 x 228 x 44
Ambalaj içeriği/Ağırlık	Adet/kg	1 (10)/0,84		1 (10)/0,70

1) Frekansa bağlı sönümleme/güçlendirme (Preem evresi); buna ilaveten SCR 0 -1 dB SCR 3 + 1 dB
2) 15 dB'lik zayıflatma ayarında işletim seviyesi 83 dBμV değerine düşmektedir
3) Düşük yatay giriş üzerinden

Olası Hata Nedenleri ve Bunların Giderilmesi

Sorun Olası nedeni Hatanın giderilmesi
Çoklu anahtar geçiş yapmıyor	Uydu alicısından kumanda sinyali gelmiyor veya yanlış kumanda sinyali geliyor
Çoklu anahtar geçiş yapıyor, fakat buna ait görüntü yok	Yanlış tek kablo frekansı

Elektronik/elektrikli cihazlar ev çöpüne atılmaz. Bu cihazlar AVRUPA PARLAMENTO VE KONSEYİNİN 27. Ocak 2003 tarihli 2002/96/AT Yönetmeliği uyarınca, eski elektrik ve elektronik cihazları imha yerlerinde usulüne uygun olarak imha edilmelidir. Lütfen bu cihazın kullanımı sona erdikten sonra atığa çıkartmaküzere, bunun için öngörülmüş toplama yerlerine veriniz.

936,4146/-/ZWT/0111/tr - Teknik Bilgiler Habersiz Değiştirilebilir.
