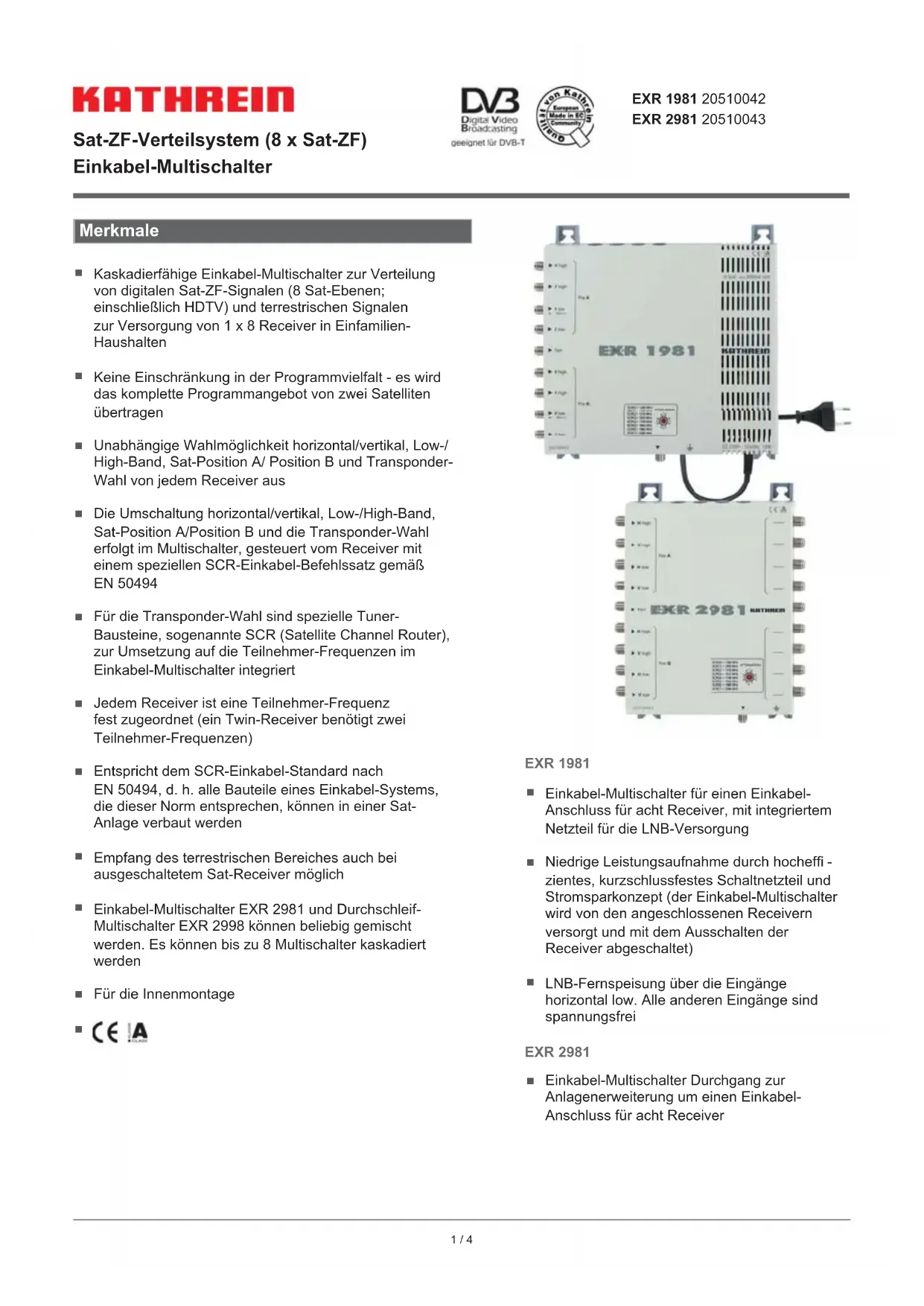

BEDIENUNGSANLEITUNG EXR 1981 KATHREIN

Kaskadierfähige Einkabel-Multischalter zur Verteilung von digitalen Sat-ZF-Signalen (8 Sat-Ebenen; einschließlich HDTV) und terrestrischen Signalen zur Versorgung von 1 x 8 Receiver in Einfamilien-Haushalten
- Keine Einschränkung in der Programmvielfalt - es wird das komplette Programmangebot von zwei Satelliten übertragen
■ Unabhängige Wahlmöglichkeit horizontal/vertikal, Low-/High-Band, Sat-Position A/ Position B und Transponder-Wahl von jedem Receiver aus
■ Die Umschaltung horizontal/vertikal, Low-/High-Band, Sat-Position A/Position B und die Transponder-Wahl erfolgt im Multischalter, gesteuert vom Receiver mit einem speziellen SCR-Einkabel-Befehlssatz gemäß EN 50494
Für die Transponder-Wahl sind spezielle Tuner-Bausteine, sogenannte SCR (Satellite Channel Router), zur Umsetzung auf die Teilnehmer-Frequenzen im Einkabel-Multischalter integriert
Jedem Receiver ist eine Teilnehmer-Frequenz fest zugeordnet (ein Twin-Receiver benötigt zwei Teilnehmer-Frequenzen)
■ Entspricht dem SCR-Einkabel-Standard nach EN 50494, d. h. alle Bauteile eines Einkabel-Systems, die dieser Norm entsprechen, können in einer Sat-Anlage verbaut werden
■ Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
Einkabel-Multischalter EXR 2981 und Durchschleif-Multischalter EXR 2998 können beliebig gemischt werden. Es können bis zu 8 Multischalter kaskadiert werden
■ Für die Innenmontage
CEA

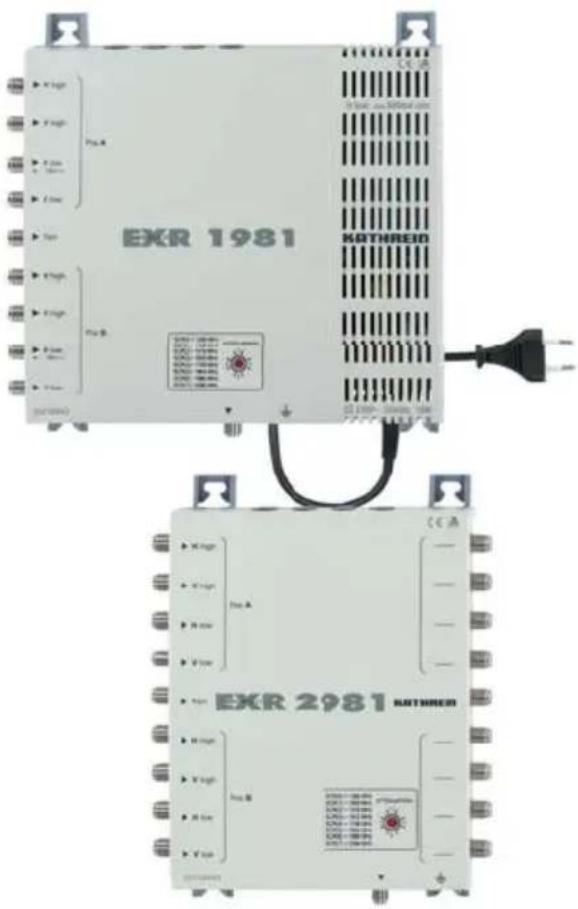

EKR 1981 KATHREIN EKR 2981 KATHREIN

EXR 1981

Einkabel-Multischalter für einen Einkabel-Anschluss für acht Receiver, mit integriertem Netzteil für die LNB-Versorgung
Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (der Einkabel-Multischalter wird von den angeschlossenen Receivern versorgt und mit dem Ausschalten der Receiver abgeschaltet)
■ LNB-Fernspeisung über die Eingänge horizontal low. Alle anderen Eingänge sind spannungsfrei

EXR 2981

■ Einkabel-Multischalter Durchgang zur Anlagenerweiterung um einen Einkabel-Anschluss für acht Receiver

Montage- und Sicherheitshinweise

• Die beschriebenen Geräte dienen ausschließlich der Installation von Satelliten-Empfangsanlagen.
• Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
• Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
  • Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm²) zu versehen.
  • Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.
  • Befestigungsmittel: Schrauben, max ∅: 4,5 mm
• Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.
• Nicht benutzte HF-Anschlüsse sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschließen.

• Nicht öffnen oder am Gerät manipulieren!
• Bei Arbeiten an der Anlage immer Netzstecker aus der Steckdose ziehen!
• Auf ausreichenden Abstand achten! Nach allen Seiten mind. 5 cm!
• Das Gerät darf nicht an der Decke montiert werden!
• Für die Geräteentwärmung muss freie Luftzirkulation möglich sein. Überhitzungsgefahr!
  • Zulässige Umgebungstemperatur -20 bis +55°C

Achtung:

• Auf das Netzgerät dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
• Das Netzgerät darf nicht Tropf- oder Spritzwasser ausgesetzt sein.
• Der Netzstecker muss ohne Schwierigkeiten zugänglich und benutzbar sein.
• Das Gerät kann nur durch Ziehen des Netzsteckers vom Netz getrennt werden.

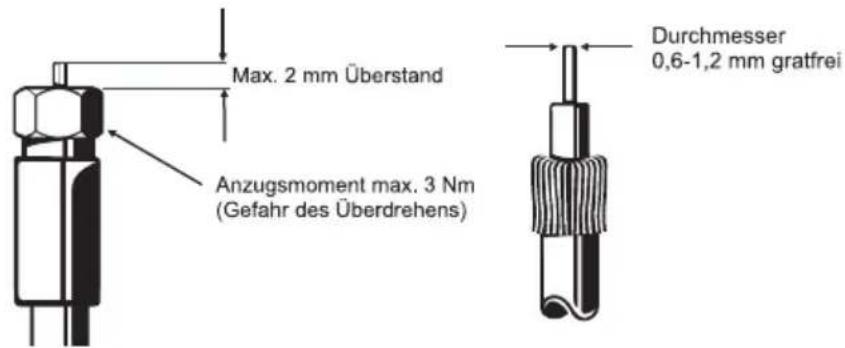

- Bei größerem Durchmesser des Kabel-Innenleiters als 1,2 mm bzw. Grat können die Gerätebuchsen zerstört werden.

Max. 2 mm Überstand Anzugsmoment max. 3 Nm (Gefahr des Überdrehens) Durchmesser 0,6-1,2 mm gratfrei

Hinweise

• Es ist besonders darauf zu achten, dass jede am Ausgang des Multischalters zur Verfügung stehende Frequenz nur einmal belegt wird, da sich die Receiver sonst gegenseitig stören.
  • Die Zuordnung der Frequenzen geschieht im Einstellmenü des Receivers.
• Je nach Typ kann dies manuell oder automatisch erfolgen.
• Es wird empfohlen, die Steckdosen mit den kürzeren Anschlusslängen den höheren Frequenzen zuzuordnen.
• Per Definition ist das System so ausgelegt, dass Einkabelgeräte mit 14 V DC versorgt werden.
• Zum Übertragen der DiSEqC™-ähnlichen Steuersignale wird die Versorgung kurzzeitig auf 18 V DC geschaltet. Dauerhaft angelegte 18 V würden das System blockieren. Aus diesem Grunde empfiehlt sich die Verwendung der Steckdosen ESU 33/34, die mit einer elektronischen Abschaltung versehen sind.
• Angeschlossene Receiver müssen für Einkabelbetrieb nach EN 50494 ausgelegt sein.

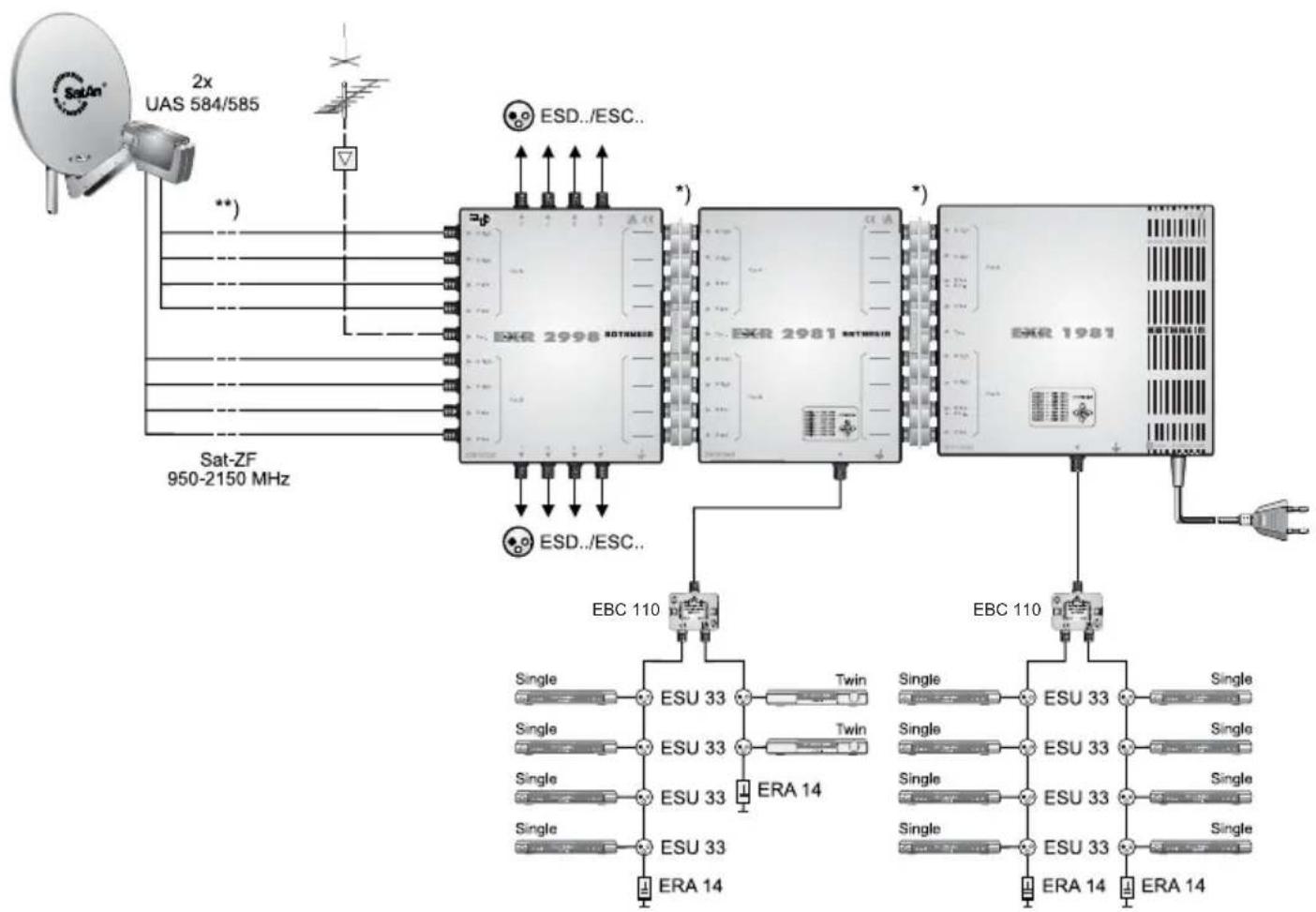

Anlagenbeispiel (Symbolische Darstellung)

*) EMU 290 (9fach-Steckverbinder), BN 20510023 optional erhältlich. Nicht im Lieferumfang von EXR 1981/2981 enthalten
**) Überspannungsschutz KAZ 11/KAZ 12

SCR-Einkabel-Befehle für verschiedene Programme

Programm BBC EINS EXTRA PRO 7		QVC Das Erste (Hotbird)
Sat-ZF-Ebene Vertikal low Horizontal low Horizontal high Vertikal high Horizontal low
	1847 MHz 994	MHz 1945 MHz 1952 MHz 1854 MHz
	E0 10 5A ... E0	10 5A ... E0 10 5A ... E0 10 5A ...		E0 10 5A ...
SCR 0 (1284 MHz)	01 B1	08 DB	0D C9	05 CB	19 B2
SCR 1 (1400 MHz)	21 CE	28 F8	2D E6	25 E8	39 CF
SCR 2 (1516 MHz)	41 EB	49 15	4E 03	46 05	59 EC
SCR 3 (1632 MHz)	62 08	69 32	6E 20	66 22	7A 09
SCR 4 (1748 MHz)	82 25	89 50	8E 3D	86 3F	9A 26
SCR 5 (1864 MHz)	A2 42	A9 6D	AE 5A	A6 5C	BA 43
SCR 6 (1980 MHz)	C2 5F	C9 8A	CE 77	C6 79	DA 60
SCR 7 (2096 MHz)	E2 7C	E9 77	EE 94	E6 96	FA 7D

Stand: Juli 2009
Für die angegebenen Programme gilt: SR-FEC 22000-5/6
SR-FEC 27500-5/6

Technische Daten

Typ EXR 1981 EXR 2981
Bestell-Nr. 20510042 20510043
Teilnehmeranschlüsse 1 x 8 1 x 8
Eingänge 1 x terrestrisch 4 x Sat-ZF 1 x terrestrisch 4 x Sat-ZF
Frequenzbereich MHz 5-862 950-2150 5-862 950-2150
Durchgangsdämpfung	dB	-	-	2,5	2,0
Anschlussdämpfung (terrestrisch)	dB	1	-	7	-
Verstärkung zum Teilnehmeranschluss (SAT)1	dB	-	9 → 12	-	9 → 12
Einstellbereich Dämpfungssteller (SAT, 1-dB-Schritte)	dB	-	0-15	-	0-15
Entkopplung horiz./vert.	dB	-	25	-	25
Entkopplung Stamm	dB	-	-	-	40
Betriebspegel2)	dBμV	-	98	-	98
Teilnehmer-Frequenz/SCR-Adresse:
Receiver 1		1284/0		1284/0
Receiver 2		1400/1		1400/1
Receiver 3		1516/2		1516/2
Receiver 4	MHz	1632/3		1632/3
Receiver 5		1748/4		1748/4
Receiver 6		1864/5		1864/5
Receiver 7		1980/6		1980/6
Receiver 8		2096/7		2096/7
Zul. Versorgungsspannung am Teilnehmer-Ausgang	V	12-14		12-14
Max. Stromaufnahme Multischalter bei 14 V	mA	260		260
Eingangsnennspannung	V	220-230 (50/60 Hz) -
Eingangsnennleistung (mit 800-/150-/0-mA-Last)	W	18/4,7/1,7		-
Spannung sekundär (Eingang horiz. low)	V	18		-
Max. zul. Fernspeisestrom (Eingang horiz. low)	mA	800		-
Max. zul. Fernspeisestrom pro Stamm	mA	-		1000
Schutzklasse/Schutzart		II (schutzisoliert)/IP 30		IP 30
Zulässige Umgebungstemperatur	°C	-20 bis +55		-20 bis +55
Anschlüsse		F-Connectoren		F-Connectoren
Abmessungen	mm	227 x 228 x 44		172 x 228 x 44
Verpackungs-Einheit/Gewicht	St./kg	1 (10)/0,84		1 (10)/0,70

1) Frequenzabhängige Dämpfung/Verstärkung (Preemphasis); zusätzlich SCR 0 -1 dB SCR 3 + 1 dB

2) Mit Dämpfungsstellung 15 dB reduziert sich der Betriebspegel auf 83 dBμV

3) Über Eingang horizontal low

Mögliche Fehlerursachen und deren Behebung

Problem Mögliche Ursache	Fehlerbehebung
Multischalter schaltet nicht	Kein oder falsches Steuer-signal vom Receiver	Auf kurzschlussfreie Verbindung vom Receiver zum Multischalter achten. Menü-Einstellungen des Receivers (Einkabelmodus!) prüfen.Betriebsspannung am Receiver-Ausgang darf nicht größer als 14 V sein
Multischalter schaltet, aber kein zugehöriges Bild	Falsche Einkabel-Frequenz	Menü-Einstellungen aller angeschlossenen Receiver prüfen.Auf eindeutige Frequenzvergabe achten

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

936.4146/-/ZWT/0111/d - Technische Änderungen vorbehalten!
