Sat-ZF-Verteilsystem-Multischalter

Multischalter

■ Multischalter zur Verteilung von 4 Sat-Ebenen und terrestrischer Signale auf 6, 8, 12 oder 16 Anschlüsse
■ Je Receiver nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)
■ Unabhängige Wahlmöglichkeit horiz./vert., low/high von jedem Receiver aus
■ Umschaltung über das Koaxialkabel mit 14/18V und 0/22 kHz-Signalfrequenz
■ Integrierter Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich
■ Integrierte Preemphase zum Entzerren der Kabeldämpfung
■ Empfangsmöglichkeit des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver
■ Hohe Entkopplung zwischen den Ausgängen
■ Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind DC-geblockt (dadurch Betrieb mit UAS 485 möglich).
■ Niedrige Leistungsaufnahme durch hocheffi zientes, kurzschlussfestes Schaltnetzteil
■ Für Innenmontage

Typ EXR 156 EXR 158 EXR 1512 EXR 1516
Bestell-Nr. 20510011 20510012 20510013 20510014
Teilnehmeranschlüsse 6 8 12	16
Eingänge		1 x terr.	4 x Sat-ZF	1 x terr.	4 x Sat-ZF	1 x terr.	4 x Sat-ZF	1 x terr.	4 x Sat-ZF
Frequenzbereiche	MHz	47-862	950-2150	47-862	950-2150	47-862	950-2150	47-862	950-2150
Anschlussdämpfung 1)	dB	4-0	12-7	4-0	12-7	8-4	12-7	8-4	12-7
Entkopplung horiz./vert.	dB	-	25	-	25	-	25	-	25
Entkopplung Ausgänge	dB	25	25	25	25	25	25	25	25
Max. Ausgangspegel 2)	dBμV	95	105	95	105	89	105	89	105
Schirmungsmaß	dB	5-300 MHz > 85, 300-470 MHz > 80, 470-1000 MHz > 75, 1000-2150 MHz > 55
Steuerung Eingang ver./horiz.	V	12-14,5/16-19
Steuerung Low-/High-Band	kHz	0/22
Stromaufnahme/Teilnehmer	mA	< 25
Eingangsnennspannung	V	198-253
Eingangsnennleistung (max./nur mit UAS 484)	W	14/6,5
Spannung sekundär 3)	V	18
Max. Fernspeisestrom gesamt 3)	mA	550
Schutzklasse/Schutzart		II (schutzisoliert)/IP 30
Zul. Umgebungstemperatur	°C	- 20 bis + 50
Anschlüsse		F-Connektoren

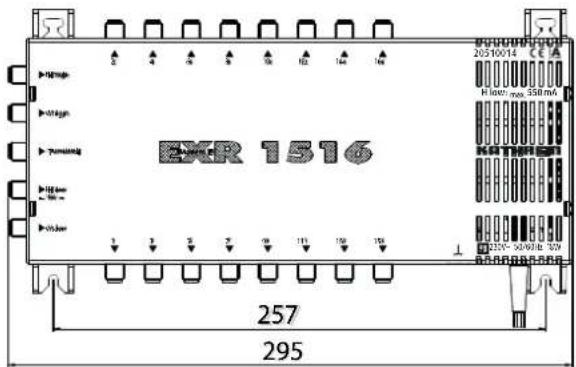

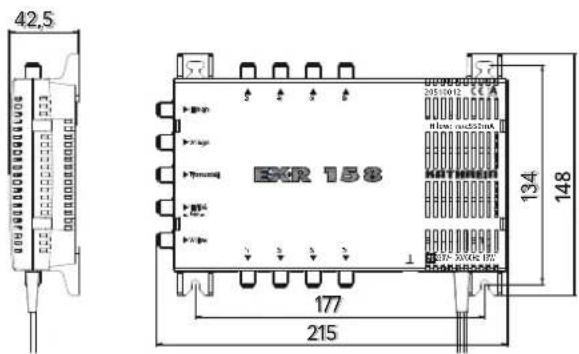

Abmessungen B x H x T	mm	215 x 148 x 43				295 x 148 x 43
Verp.-Einheit/Gewicht	St/kg	1 (10)/0,65				1 (10)/1,0

^1 : Frequenzabhängige Dämpfung (Preemphasis)

^2) Terr. nach EN 50083-5, 60-dB-KMA; SAT nach EN 50083-3, 35-dB-IMA

^3) über Eingang horizontal low

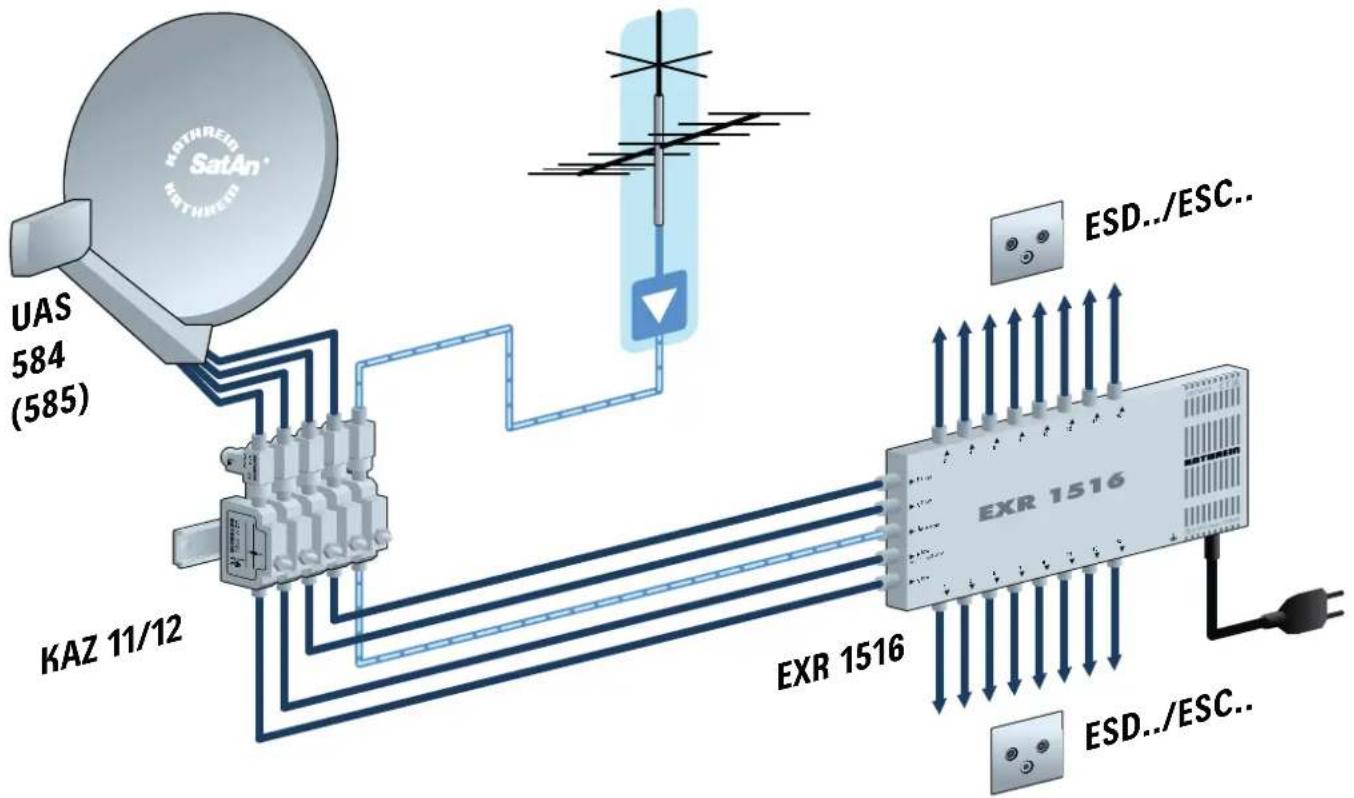

Anwendungsbeispiel (Symbolische Darstellung)

Montagehinweise

▶ Die beschriebenen Geräte dienen ausschließlich der Installation von Satelliten-Empfangsanlagen und dürfen nur von geschultem Fachpersonal installiert werden.
Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
▶ Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
▶ Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm) zu versehen.
▶ Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 62368-1 sind zu beachten.
Befestigungsmittel bei Betonuntergrund und Mauerwerk: 4 dafür geeignete Dübel und zugehörige Schrauben mit Halbrund- oder Zylinderkopf, Gewindeaußendurchmesser 4,5 – 5 mm, Kopfdurchmesser >= 9 mm und einer Schraubenlänge >= 30 mm

Verwenden Sie bei anderen Wandarten die jeweils dafür geeigneten Schrauben oder Schrauben-Dübel-Systeme, die eine gleiche oder bessere Befestigung ermöglichen.

▶ Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.
Nicht benutzte Teilnehmerausgänge sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschließen

Gefahr von Sachschäden!

Bei einem größerem Durchmesser des Kabelinnenleiters von mehr als 1,2 mm oder bei einem Grat können die Gerätebuchsen zerstört werden.

Sicherheitshinweise

Nicht öff nen oder am Gerät manipulieren!
Bei Arbeiten an der Anlage immer Netzstecker aus der Steckdose ziehen!
▶ Auf ausreichenden Abstand achten! Nach allen Seiten mind. 5 cm!
▶ Die Geräte dürfen nicht an der Decke montiert werden.
Für die Geräteentwärmung muss freie Luftzirkulation möglich sein. Überhitzungsgefahr!
Zulässige Umgebungstemperatur -20 bis +50°C

Achtung:

▶ Auf das Netzgerät dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
Das Netzgerät darf nicht Tropf- oder Spritzwasser ausgesetzt sein.
Der Netzstecker muss ohne Schwierigkeiten zugänglich und benutzbar sein.
▶ Die Geräte können nur durch Ziehen des Netzsteckers vom Netz getrennt werden.

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die KATHREIN Digital Systems GmbH, dass die Geräte

der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden

Internetadresse verfügbar: www.kathrein-ds.com

Entsorgung

Elektronische Geräte

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2012/19/EU DES EUROPÄI-SCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öff entlichen Sammelstellen ab.

Für Ihre Notizen

EXR 156 20510011

EXR 158 20510012

EXR 1512 20510013

EXR 1516 20510014
