Produkttyp	Digitaler Decoder
Marke	Kathrein
Modell	EXR 1512
Eingänge	Antennenanschluss (F-Stecker), HDMI, USB, SCART
Ausgänge	HDMI, Audio (Cinch), SCART
Unterstützte Standards	DVB-S/S2, DVB-T/T2, DVB-C (je nach Version)
Stromversorgung	12V DC, ca. 10W
Fernbedienung	Infrarot, im Lieferumfang enthalten
Display	LED-Anzeige (Betrieb/Standby)
Gehäusematerial	Kunststoff, schwarz
Abmessungen (B x T x H)	ca. 200 x 140 x 40 mm
Gewicht	ca. 400 g
Lieferumfang	Decoder, Fernbedienung, Netzteil, Bedienungsanleitung
Reinigung	Staub mit trockenem Tuch entfernen; keine Flüssigkeiten verwenden
Sicherheitshinweise	Netzstecker bei Gewitter ziehen; Gerät nicht eigenmächtig öffnen
Reparatur	Nur durch qualifiziertes Fachpersonal
Energieverbrauch	geringer Standby-Verbrauch (<1W)

Häufig gestellte Fragen - EXR 1512 KATHREIN

Wie schließe ich den Kathrein EXR 1512 an meinen Fernseher an?

Verbinden Sie das HDMI-Kabel mit dem HDMI-Ausgang des Decoders und dem HDMI-Eingang des Fernsehers. Schalten Sie beide Geräte ein und wählen Sie den entsprechenden HDMI-Eingang am TV.

Wie führe ich einen Sendersuchlauf durch?

Drücken Sie die Menü-Taste auf der Fernbedienung, wählen Sie "Installation" oder "Sendersuche", dann "Automatischer Suchlauf". Folgen Sie den Bildschirmanweisungen.

Der Decoder zeigt kein Bild an. Was kann ich tun?

Überprüfen Sie die HDMI-Verbindung, stellen Sie sicher, dass der Fernseher auf den richtigen Eingang geschaltet ist, und prüfen Sie das Netzteil. Ein Reset (Netzstecker ziehen, 30 Sekunden warten) kann helfen.

Wie kann ich die Software des EXR 1512 aktualisieren?

Gehen Sie ins Menü zu Einstellungen > Software-Update. Wählen Sie "Über USB" oder "Über Satellit". Legen Sie die Update-Datei auf einem USB-Stick ab und schließen Sie diesen an.

Kann ich den Decoder auch mit einer Satellitenschüssel verwenden?

Ja, der EXR 1512 ist ein digitaler Satelliten-Decoder und benötigt eine Satellitenantenne mit LNB und F-Stecker.

Die Fernbedienung funktioniert nicht.

Überprüfen Sie die Batterien, entfernen Sie Hindernisse und richten Sie die Fernbedienung direkt auf den IR-Empfänger des Decoders.

Wie setze ich den Decoder auf Werkseinstellungen zurück?

Gehen Sie zu Einstellungen > Werkseinstellungen und bestätigen Sie. Danach müssen Sie den Sendersuchlauf erneut durchführen.

Welche Videoauflösungen werden unterstützt?

Der Decoder unterstützt Auflösungen bis zu 1080i und 720p über HDMI.

Ist ein USB-Anschluss vorhanden?

Ja, der EXR 1512 verfügt über einen USB-Anschluss, der zum Abspielen von Medien oder für Software-Updates genutzt werden kann.

Was bedeuten die LED-Anzeigen am Gerät?

Eine grüne LED zeigt den Betrieb an, eine rote LED den Standby-Modus. Blinkt die LED, kann ein Fehler vorliegen.

BEDIENUNGSANLEITUNG EXR 1512 KATHREIN

Sat-ZF-Verteilsystem-Multischalter

Multischalter

■ Multischalter zur Verteilung von 4 Sat-Ebenen und terrestrischer Signale auf 6, 8, 12 oder 16 Anschlüsse
■ Je Receiver nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)
■ Unabhängige Wahlmöglichkeit horiz./vert., low/high von jedem Receiver aus
■ Umschaltung über das Koaxialkabel mit 14/18V und 0/22 kHz-Signalfrequenz
■ Integrierter Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich
■ Integrierte Preemphase zum Entzerren der Kabeldämpfung
■ Empfangsmöglichkeit des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver
■ Hohe Entkopplung zwischen den Ausgängen
■ Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind DC-geblockt (dadurch Betrieb mit UAS 485 möglich).
■ Niedrige Leistungsaufnahme durch hocheffi zientes, kurzschlussfestes Schaltnetzteil
■ Für Innenmontage

Typ EXR 156 EXR 158 EXR 1512 EXR 1516
Bestell-Nr. 20510011 20510012 20510013 20510014
Teilnehmeranschlüsse 6 8 12	16
Eingänge		1 x terr.	4 x Sat-ZF	1 x terr.	4 x Sat-ZF	1 x terr.	4 x Sat-ZF	1 x terr.	4 x Sat-ZF
Frequenzbereiche	MHz	47-862	950-2150	47-862	950-2150	47-862	950-2150	47-862	950-2150
Anschlussdämpfung1)	dB	4-0	12-7	4-0	12-7	8-4	12-7	8-4	12-7
Entkopplung horiz./vert.	dB	-	25	-	25	-	25	-	25
Entkopplung Ausgänge	dB	25	25	25	25	25	25	25	25
Max. Ausgangspegel2)	dBμV	95	105	95	105	89	105	89	105
Schirmungsmaß	dB	5-300 MHz > 85, 300-470 MHz > 80, 470-1000 MHz > 75, 1000-2150 MHz > 55
Steuerung Eingang ver./horiz.	V	12-14,5/16-19
Steuerung Low-/High-Band	kHz	0/22
Stromaufnahme/Teilnehmer	mA	< 25
Eingangsnennspannung	V	198-253
Eingangsnennleistung (max./nur mit UAS 484)	W	14/6,5
Spannung sekundär3)	V	18
Max. Fernspeisestrom gesamt3)	mA	550
Schutzklasse/Schutzart		II (schutzisoliert)/IP 30
Zul. Umgebungstemperatur	°C	- 20 bis + 50
Anschlüsse		F-Connektoren

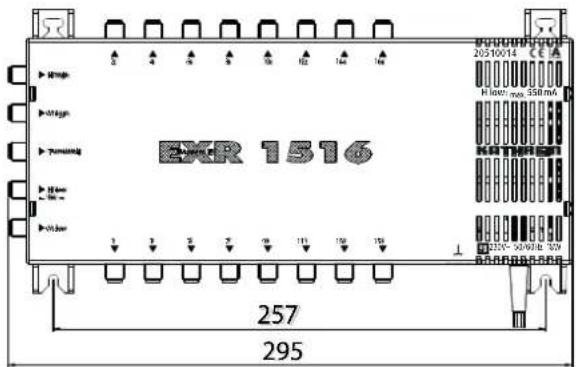

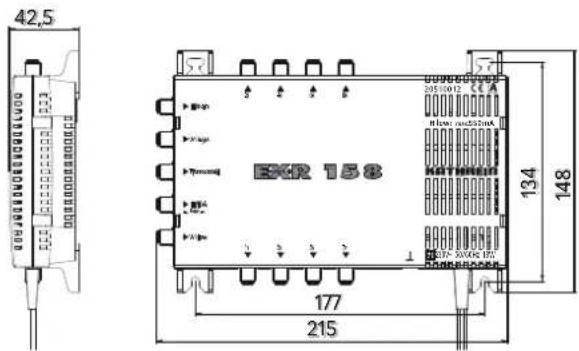

Abmessungen B x H x T	mm	215 x 148 x 43				295 x 148 x 43
Verp.-Einheit/Gewicht	St/kg	1 (10)/0,65				1 (10)/1,0

^1 : Frequenzabhängige Dämpfung (Preemphasis)

^2) Terr. nach EN 50083-5, 60-dB-KMA; SAT nach EN 50083-3, 35-dB-IMA

^3) über Eingang horizontal low

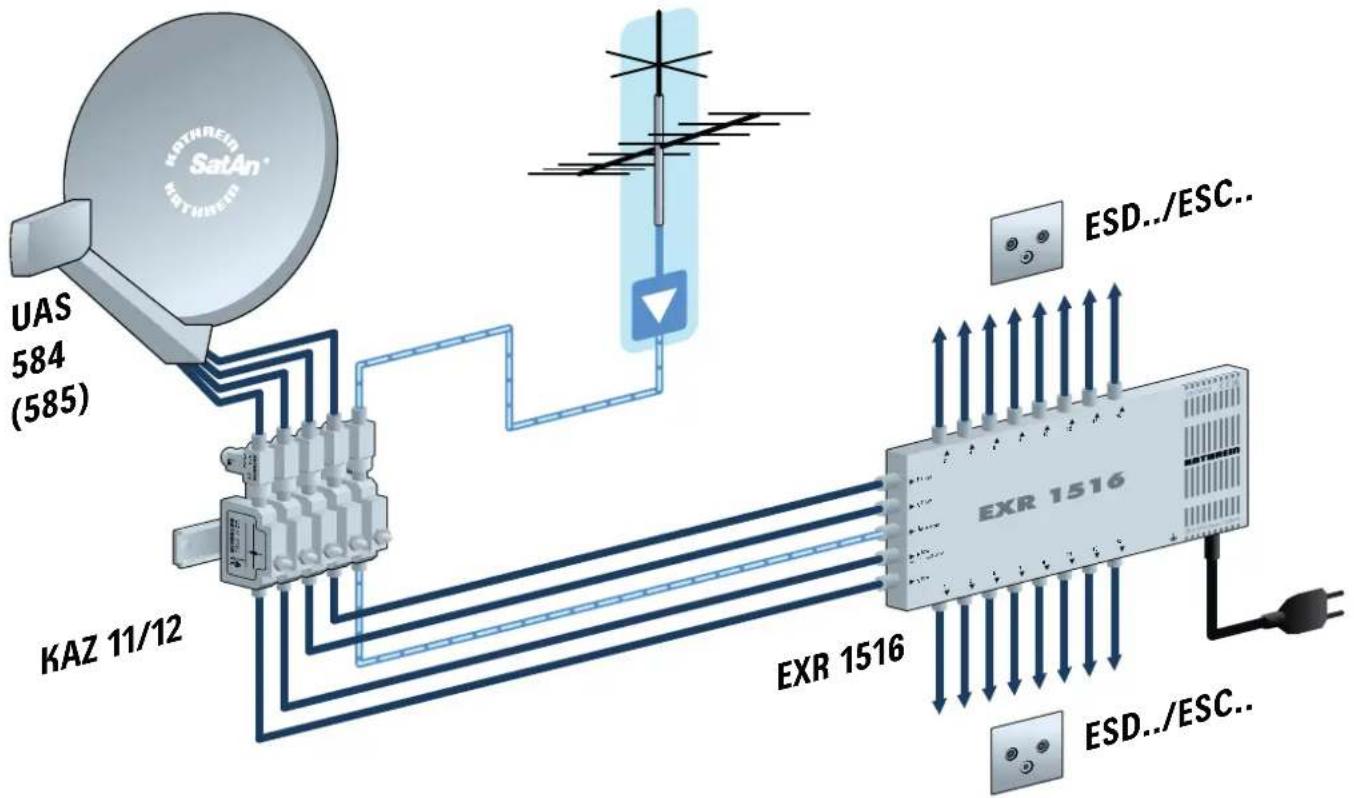

Anwendungsbeispiel (Symbolische Darstellung)

Montagehinweise

▶ Die beschriebenen Geräte dienen ausschließlich der Installation von Satelliten-Empfangsanlagen und dürfen nur von geschultem Fachpersonal installiert werden.
Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
▶ Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm) zu versehen.
▶ Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 62368-1 sind zu beachten.
Befestigungsmittel bei Betonuntergrund und Mauerwerk: 4 dafür geeignete Dübel und zugehörige Schrauben mit Halbrund- oder Zylinderkopf, Gewindeaußendurchmesser 4,5 - 5 mm, Kopfdurchmesser >= 9 mm und einer Schraubenlänge >= 30 mm

Verwenden Sie bei anderen Wandarten die jeweils dafür geeigneten Schrauben oder Schrauben-Dübel-Systeme, die eine gleiche oder bessere Befestigung ermöglichen.

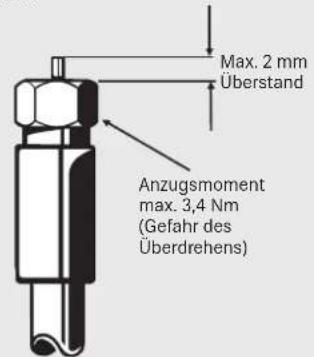

▶ Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.
Nicht benutzte Teilnehmerausgänge sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschließen

Gefahr von Sachschäden!

Bei einem größerem Durchmesser des Kabelinnenleiters von mehr als 1,2 mm oder bei einem Grat können die Gerätebuchsen zerstört werden.

Sicherheitshinweise

Nicht öff nen oder am Gerät manipulieren!
Bei Arbeiten an der Anlage immer Netzstecker aus der Steckdose ziehen!
▶ Auf ausreichenden Abstand achten! Nach allen Seiten mind. 5 cm!
▶ Die Geräte dürfen nicht an der Decke montiert werden.
Für die Geräteentwärmung muss freie Luftzirkulation möglich sein. Überhitzungsgefahr!
Zulässige Umgebungstemperatur -20 bis +50°C

Achtung:

▶ Auf das Netzgerät dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
Das Netzgerät darf nicht Tropf- oder Spritzwasser ausgesetzt sein.
Der Netzstecker muss ohne Schwierigkeiten zugänglich und benutzbar sein.
▶ Die Geräte können nur durch Ziehen des Netzsteckers vom Netz getrennt werden.

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die KATHREIN Digital Systems GmbH, dass die Geräte

der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden

Internetadresse verfügbar: www.kathrein-ds.com

Entsorgung

Elektronische Geräte

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2012/19/EU DES EUROPÄI-SCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öff entlichen Sammelstellen ab.

Für Ihre Notizen

EXR 156 20510011

EXR 158 20510012

EXR 1512 20510013

EXR 1516 20510014
