| Ürün Tipi | Uydu ve karasal sinyal dağıtımı için tek kablolu çoklu anahtar |
| Marka | Kathrein |
| Model | EXR 2542 |
| Boyutlar (U x G x Y) | 159 x 148 x 42,5 mm |
| Ağırlık | 0,5 kg |
| Güç Kaynağı | Bağlı alıcılar tarafından beslenir (12-14 V DC, ana hat başına maks. 1000 mA) |
| Uydu IF Frekans Aralığı | 950 - 2150 MHz |
| Karasal Frekans Aralığı | 5 - 862 MHz |
| Giriş Sayısı | 1 karasal, 4 uydu IF |
| Abone Çıkış Sayısı | 2 x 4 (8 alıcıya kadar) |
| Uygunluk | EN 50494 (tek kablo SCR) |
| Ana Fonksiyonlar | Uydu ve karasal sinyallerin bağımsız dağıtımı, yatay/dikey ve düşük/yüksek bant seçimi, 8 anahtara kadar kademeli bağlantı mümkün |
| Kullanım Sıcaklığı | -20 °C ile +55 °C arası |
| Koruma Sınıfı | IP30 (iç mekan montajı) |
| Konnektörler | F tipi 75 Ω konnektörler |
| Bakım | Kuru ve tüy bırakmayan bir bezle temizleyin. Sıvı ürünler kullanmayın. |
| Güvenlik | Yalnızca iç mekan montajı, neme maruz bırakmayın, her türlü müdahaleden önce fişini çekin. |
| Paket İçeriği | 1 adet EXR 2542 anahtar |
Sık sorulan sorular - EXR 2542 KATHREIN
Kullanıcıların soruları hakkında EXR 2542 KATHREIN
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Dijital dekoder PDF formatında ücretsiz! Kılavuzunuzu bulun EXR 2542 - KATHREIN ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. EXR 2542 markasının KATHREIN.

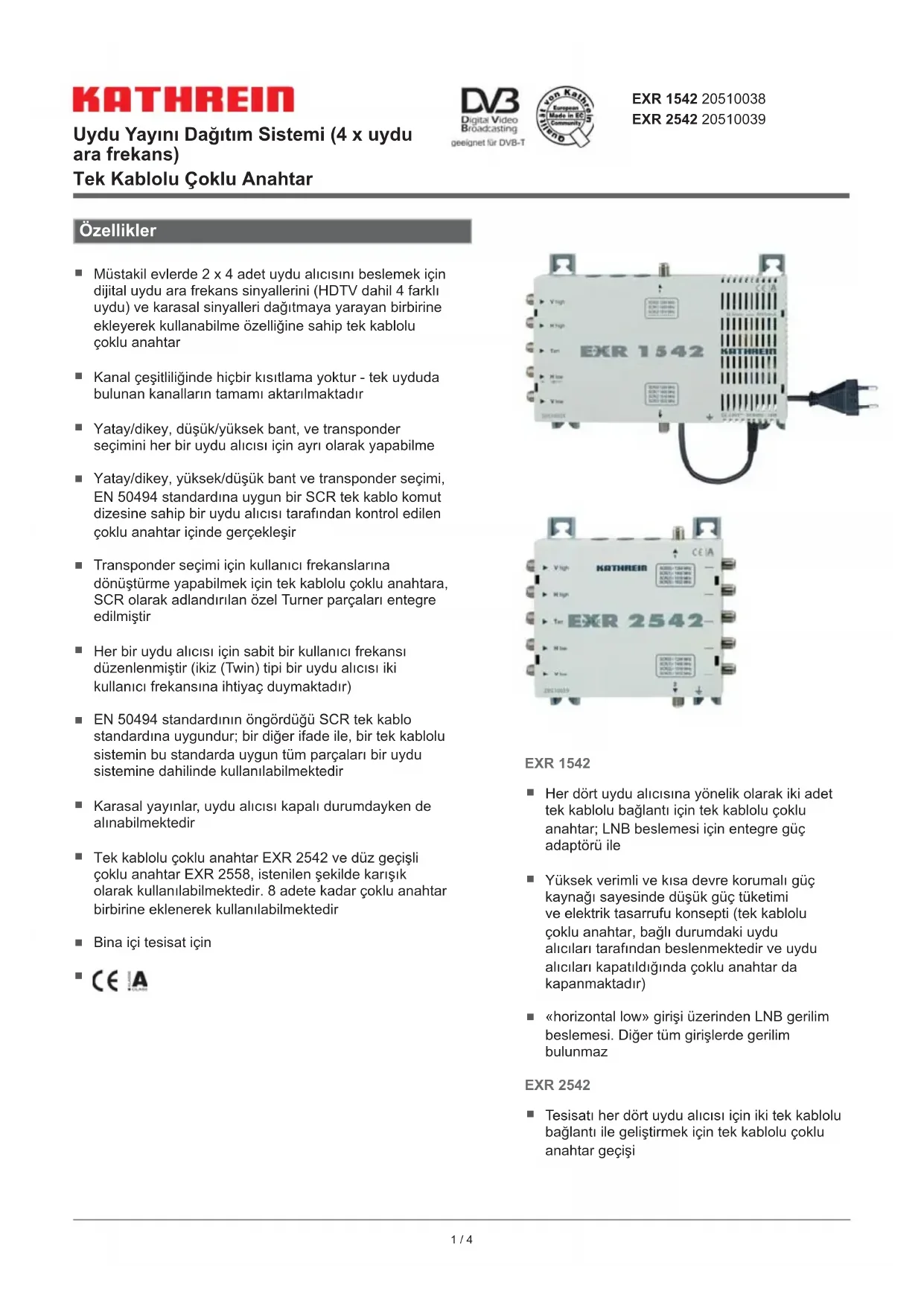

KULLANIM KILAVUZU EXR 2542 KATHREIN
- Mistakil evlerde 2 × 4 adet uydu alicisini beslemek icin djital uydu ara frekans sinyallerini (HDTV dahil 4 farklu uydu) ve karasal sinyalleri dagitmaya yarayan birbirine ekleyerek kullanabilme özelligine sahip tek kabolu coklu anahtar
Kanal ceşitliginde hicbir kistlama yoktur - tek uyduda bulunan kanallarin tamami aktarilmaktadir
Yatay/dikey, dusuk/yuksek bant, ve transponder seçimini her bir uydu alicişi ici原则 olarak yapabilme
Yatay/dikey, yüksek/dusuk bant ve transponder seçimi, EN 50494 standardina uygun bir SCR tek kablo komut dizesine sahip bir uydu alicişi tarafindan kontrol edilen;coklu anahtar icindeGPCKlesir
Transponder seçimi icin kullanı frekanslarina donustürme yapabilmek icin tek kablolu;coklu anahtara, SCR olarak adlandırilan özel Turner parçaları entegre edilmistir
Her bir uydu alici icin sabit bir kullanici frekansi duzenlenmistir (ikiz (Twin) tipi bir uydu alici iki kullanici frekansina ihtiyaac duymaktadir)
EN 50494 standardinin ongordugu SCR tek kablo standardina uygundur; bir diger ifade ile, bir tek kablolusystemin bu standarda uygun tum parcalari bir uydu systemine dahilinde kullanilabilmektedir
Karasal yayinlar, uydu alici si kapali durumdayken de alinabilmektedir
Tek kablolu coklu anahtar EXR 2542 ve diz geleşi coklu anahtar EXR 2558, istenilen sekilde karisik olarak kullanilabilmektedir. 8 adete kadar coklu anahtar birbirine eklerek kullanilabilmektedir
Bina ici tesisat ici

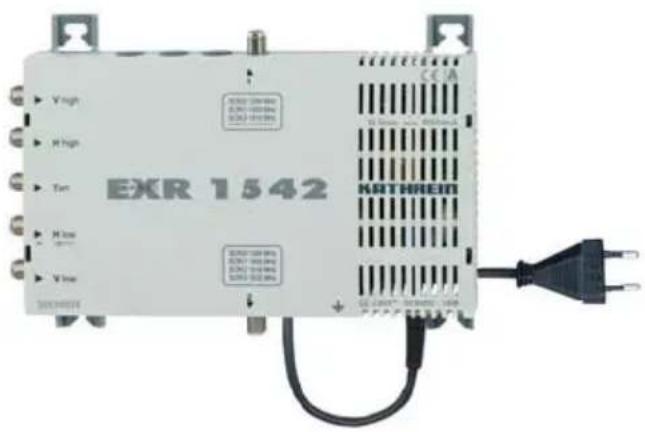

EXR 1542
Her dört uydu alicisina yonelik olarak iki adet tek kablolu baglanti icin tek kablolu coklu anahtar; LNB beslemesi icin entgre guc adaptortorü ile
Yüksek verimli ve kisa devre korumali güç kaynagi saysinde Düşuk güç tuketimi ve elektrik tasarrufu konsepti (tek kablolucoklu anahtar, bagl durumdaki uydu alicilari tarafindan beslenmektedir ve uydu alicilari kapatildiginda coklu anahtar da kapanmaktadir)
- «horizontal low» girisi üzerinden LNB gerilim beslemesi. Digeröm girislerde gerilim bulunmaz

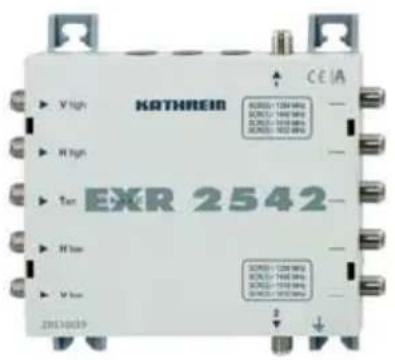

EXR 2542
Tesisati her dort uydu alici iin iki tek kablolu baglanti ile gelistirmek icin tek kablolu coklu anahtar gecişi
Teknik Veriler
| Tip EXR 1542 EXR 2542 | ||||||
| Siparis No. 20510038 20510039 | ||||||
| Kullanı�能开荒lanı | 2 x 4 | 2 x 4 | ||||
| Girlisir 1 x karasal | 4 x uydu ara frekans | 1 x karasal | 4 x uydu ara frekans | |||
| Frekans araliğlMHz 5-862 950-2150 5-862 950-2150 | ||||||
| Geç,is kaybıdB - - 2,5 2,0 | ||||||
| Bağlantı开荒ı (karasal) | dB | 5 | - | 11 | - | |
| Kullanı�能开荒ı (Uydu)içın güç;lendirme1) | dB | - | 0 → 4 | - | 0 → 4 | |
| Yatay/dikey. izolasyon | dB | - | 30 | - | 30 | |
| Ana izolasyon | dB - - - | 40 | ||||
| Çalışma 若要yı | dBμV | - | 85 | - | 85 | |
| Kullanı�能开荒ı/SCR adresi | Uydu alıcisı 1 | MHz | 1284/0 | 1284/0 | ||
| Uydu alıcisı 2 | 1400/1 | 1400/1 | ||||
| Uydu alıcisı 3 | 1516/2 | 1516/2 | ||||
| Uydu alıcisı 4 | 1632/3 | 1632/3 | ||||
| Kullanı�能 若要anda müsaade edilen besleme gerilimi | V | 12-14 | 12-14 | |||
| Maks. akım sarfıyatı;coklu anahtar @ 14 V her开荒ı icin | mA | 130 | 130 | |||
| Giri’anı gerilimi | V~ | 230 (47-63 Hz) | - | |||
| Müsaade edilen减免 gerilimi alanı | V | 198-253 | ||||
| Giri’anı gucu (0-/150-/800-mA yük ile) | W | 1,7/4,7/18 | - | |||
| Ikindil gerilim («horiz. low»减免) V | = | 18 | - | |||
| Maks. besleme gerilimi2) | mA | 800 | - | |||
| Hat basına izin verilen maks. LNB besleme gerilimi | mA | - | 1000 | |||
| Koruma sinifl/Koruma türü | II (koruyucu izolasyonlu)/IP 30 | IP 30 | ||||
| Müsaade edilen ortam sıçakiYG | °C | - 20 ila + 55 ası | - 20 ila + 55 ası | |||
| Büllantılar | F konnektörleri | F konnektörleri | ||||
| Ebatlar | mm 215 | x 148 x 42,5 | 159 | x 148 x 42,5 | ||
| Ambalaj icerişi/Ağırlik | Adet/kg | 1 (10)/0,6 | 1 (10)/0,5 | |||
1) Frekansa bagli kayip/guclendirme (preemfesis devresi); ilave olarak SCR 0 -1 dB SCR 3 + 2 dB
2) «horizontal low» girisi üzerinden
Çeşitli kanallar ilen SCR tek kablolu komutlar
| Kanal | BBC | EINS EXTRA | PRO 7 | QVC |
| Uydu ara frekans)düzlemi | Dikey)düzuk(low) | Yatay)düzuk(low) | Yatay)yüksek(high) | Dikey)yüksek(high) |
| 1847 MHz | 994 MHz | 1945 MHz | 1952 MHz | |
| E0 10 5A...... | E0 10 5A...... | E0 10 5A...... | E0 10 5A...... | |
| SCR 0 (1284 MHz) | 01 B1 | 08 DB | 0D CA | 05 CB |
| SCR 1 (1400 MHz) | 21 CE | 28 F8 | 2D E7 | 25 E8 |
| SCR 2 (1516 MHz) | 41 EB | 49 15 | 4E 04 | 46 05 |
| SCR 3 (1632 MHz) | 62 08 | 69 32 | 6E 21 | 66 22 |
Guncellik: 12/2010
Belirtilen kanallar icin su gecerlidir: SR-FEC 22000-5/6
Montaj ve Güvenlikle ilgili Uyarilar
- Tarifi yapilan cihazlar sadece uydu alici sistemlerinde kullanim icin uygundur.
- Bunun disindaki her turlu kullanim veya burada belirtilen kullanim uyarilarin dinkkate alinmaması, garanti hukumlerinin ve garantinin geleçersiz kalmasina neden olabilir.
- Cihazlar, sadece kuru, bina ici ortamlara monte edilmelidir. Kolay alev alabilen malzemelerin üzerlerine monte etmeyiniz.
Cihazlara bir potansiyel dengeleme iletkeni (bakir, en az 4mm^2 ) baglanmalidir. - Güvenlikle ilgili olarak EN 60728-11 ve EN 60065 standartlarina uygun olarak hareket edilmelidir.
Montaj malzemesi: Aagc vidalarimaks. 4,5 mm - Konnektörler: EN 61169-24 standardina uygun HF konnektör 75 Ω (F serisi).
Kullanilmayan HF baglantilari 75Ω dirençlerle (orn. EMK 03) kapatilmalidir.
Elektrikli Cihaz EXR 1542
Cihazi açmayiniz veya üzerinde herhangi birdehyşiklik yapmayiniz!
- Tesisat uzerinde yaplan islerde cihazin fisini prisden cekiniz!
- Cevresinde yeterince mesafe kalacak sekilde monte ediniz! Her tarafinda en az 5 cm!
Cihaz tavana monte edilmemelidir!
Cihazin isinmamasigein yeterli miktarda hava sirkulasyonu olmalidir. Asiinma tehlikesi!
- Izin verilen ortam sicutigi -20ila +55^ arasi
Dikkat:
Guc kaynaginin uzerine icisivdolu herhangibir nesne konmamalidir.
Guc kaynag, uzerine su damlamamali veya siogramamalidir.
- Elektrik fisi, kolay ulasilabilir ve kolay sokiulebilir-takilabilir bir konumda bulunmalidir.
Cihaz, sadece elektrik fisi seksilerek sebekeden ayrilabilmektedir.

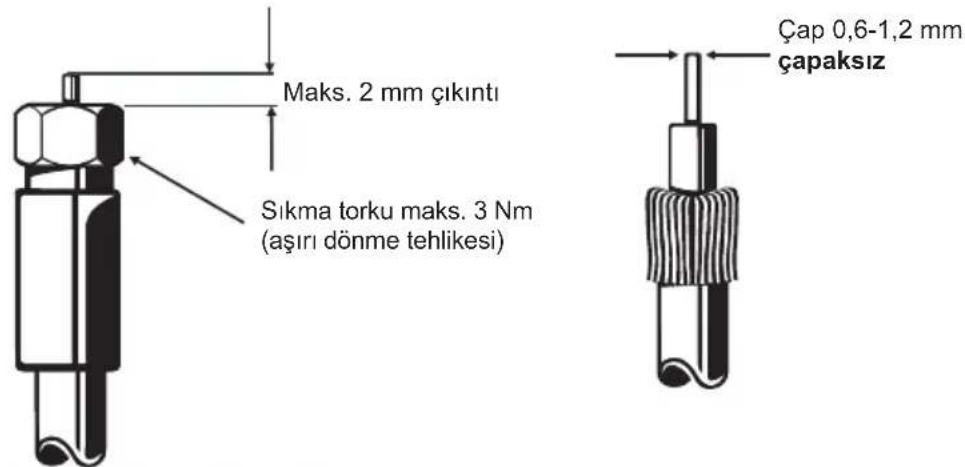

Kablo ic iletkeninin capi 1,2 mm'den veya dereceden buyuk olmasi halinde, cihazin dişi konektorleri hasar gorebilir.
Bilgiler
- Coklu anahtarinin cikisinda bulunan her bir frekansin sadece bir defa atanmasina özellikle dikkat edilmelidir; aktı takdirde uydu alcilari birbirlerini karilikl olarak bozarlar.
- Frekanslarin duzenlenmesi, uydu alicisin in ayar menusünde yapilmaktadir.
- Tipe bagl olarak bu islem manuel veya otomatik olarak gerektelesebilmektedir.
Daha kisa baglanti uzunluguna sahip prizlere daha yuksek frekanslarin duzenlenmesi onerilmektedir.
- Sistem, tek kablolu cihazlar 14 V DC ile beslenecek sekilde on ayarlidir.
- DiSEqCTM benzeri kumanda sinyallerini aktarmak icin besleme gerilimi kisa sureli olarak 18 V DC'ye yuksetilmektedir. Surekli olarak 18 V verilmesi, sistemin bloke olmasina yol acardl. Bu nedenle, elektronik kapama duzenegine sahip ESU 33/34 tipi prisler kullanilmasi onerilir.
- Baglanan uydu alicilari, EN 50494 standardina uygun tek kabolu calisma icin uygun olmalidir.
Sistem Örneigi (Sembolik Çüzim)
^ 念 EMU 250 (5'li konnektor), BN 20510044 opsiyonel olarak temin edilebilir. EXR 1542/2542'nin teslimat kapsaminda bulunmamaktadir
** Asiir gerilim korumasi KAZ 11/KAZ 12
Olasi Hata Nedenleri ve Bunlarin Giderilmesi
| Sorun Olası nedeni Hatan giderilmesi | ||
| Çoklu anahtar geleç,is yapymiyor | Uydu alç;cından kumanda sinyali gelmiyor veya yanlış kumanda sinyali geliyor | Uydu alç;cından Çoklu anahtar olan böglantıda kisa devre olmamasın dikkat edin. Uydu alç;cın in ayarlar��sunu (Tek kablolç,isma modu!) konlrd edin.Uydu alç;cılcindaki calisma gerilimi 14 V'tan daha yüksek olmamaldir |
| Çoklu anahtar geleç,is yapymiyor, fakat buna ait,göruntü yok | Yanlış tek kablo frekansı | Sistema baglı:tüm uydu alcilarin in ayarlar��sunu konlrd edin.Bir frekansin bir defadan fazla atanmamasın dikkat edin |
Elektronik/elektrikli cihazlar evsel atik degildir. Bu cihazlar AVRUPA PARLAMENTO VE KONSEYIN 27. Ocek 2003 tarihli 2002/96/AT Yönetmeligi uyarinca, elektrik ve elektronik cihazlari imha yerlerinde usulüne uygün olarak imha edilmelidir. Lüften bu cihazi kullandiktan sonra imha edilmesiicens ongörulen belediyeye ait toplama yerlerine teslim ediniz.
