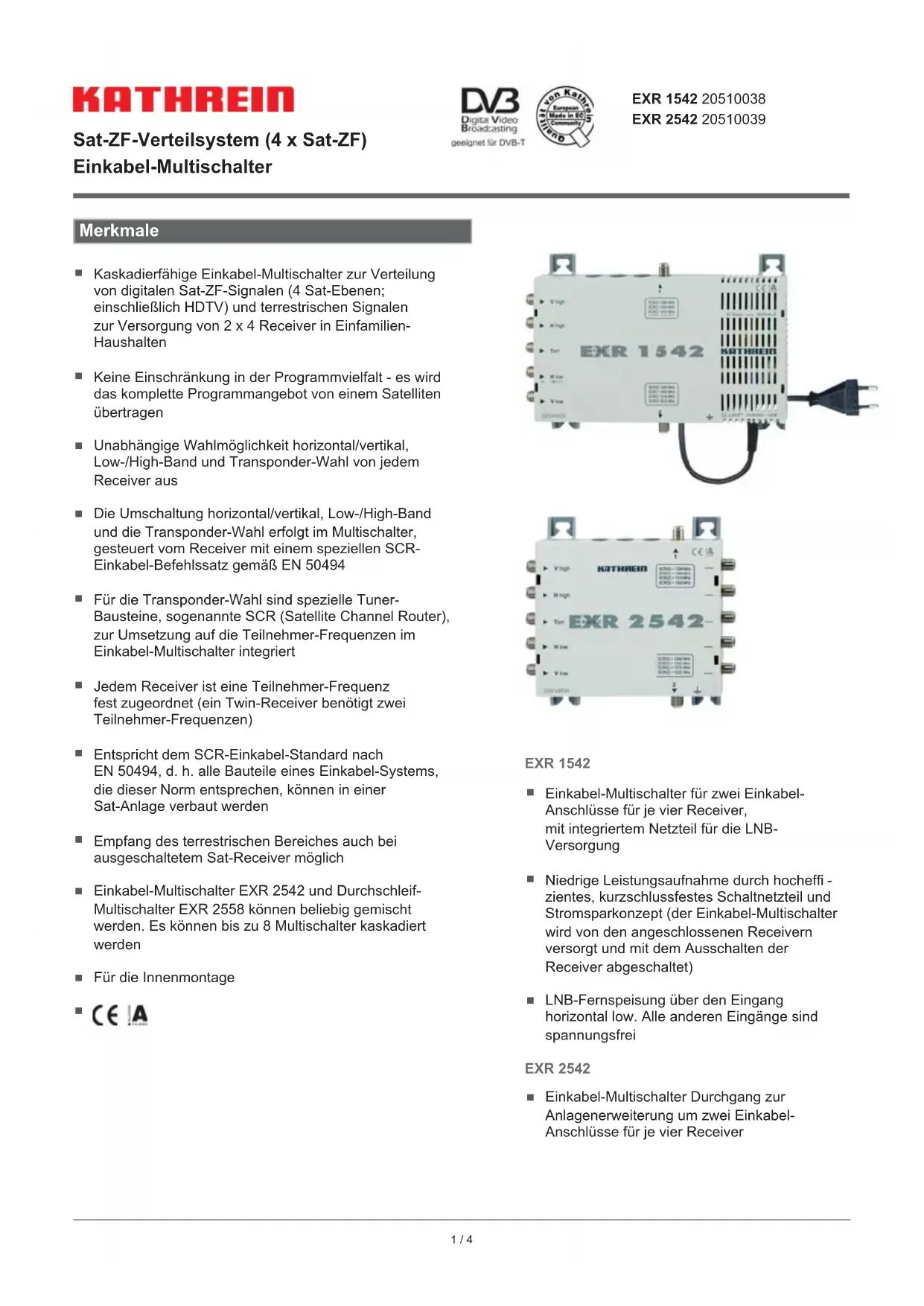

Kaskaderfähige Einkabel-Multischalter zur Verteilung von digitalen Sat-ZF-Signalen (4 Sat-Ebenen; einschließlich HDTV) und terrestrischen Signalen zur Versorgung von 2 x 4 Receiver in Einfamilien-Haushalten
Keine Einschränkung in der Programmvielfalt - es wird das komplette Programmangebot von einem Satellten übertragen
Unabhängige Wahlmöglichkeit horizontal/vertikal, Low-/High-Band und Transponder-Wahl von jedem Receiver aus
Die Umschaltung horizontal/vertical, Low-/High-Band und die Transponder-Wahl erfolgt im Multischalter, gesteuert vom Receiver mit einem speziellen SCR-Einkabel-Befehlssatz gemäß EN 50494
Fur die Transponder-Wahl sind spezielle Tuner-Bausteine, sogenannte SCR (Satellite Channel Router), zur Umsetzung auf die Teilnehmer-Frequenzen im Einkabel-Multischalter integriert
Jedem Receiver ist eine Teilnehmer-Frequency fest zugeordnet (ein Twin-Receiver benötigt zwei Teilnehmer-Frequenzen)
Entspricht dem SCR-Einkabel-Standard nach EN 50494, d. h. alle Bauteile eines Einkabel-Systems, die dieser Norm entsprechen, können in einer Sat-Anlage verbaut werden
Empfang des terrestrischen Bereiches auch bei ausgeschalteten Sat-Receiver möglich
Einkabel-Multischalter EXR 2542 und Durchschnitt-Multischalter EXR 2558 können beliebig gemischt werden. Es können bis zu 8 Multischalter kaskadiert werden
Fur die Innenmontage
CCCA

EXR 1542

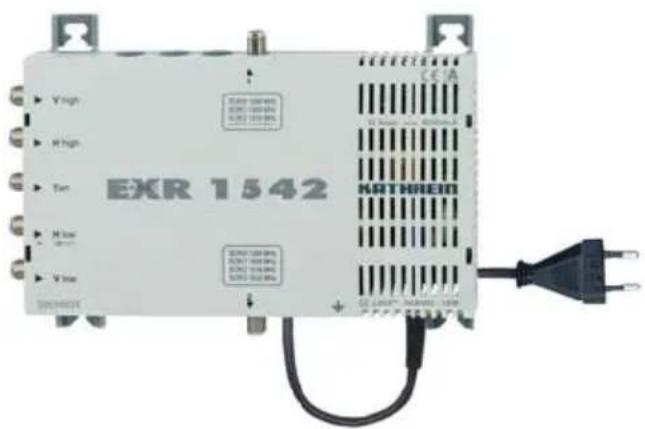

Einkabel-Multischalter für zwei Einkabel-Anschlüsse für je vier Receiver, mit integriertem Netzteil für die LNB-Versorgung
Niedrige Leistungsaufnahme durch hocheffi-zientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (der Einkabel-Multischalter wird von den angeschlossenen Receiver versorgt und mit dem Ausschalten der Receiver abgeschalte)
LNB-Fernspeisung über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei

EXR 2542

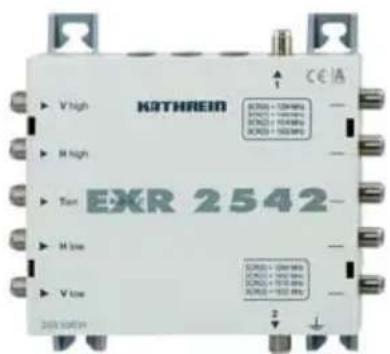

Einkabel-Multischalter Durchgang zur Anlagenerweiterung um zwei Einkabel-Anschlüsse für je vier Receiver

Technische Daten

Typ EXR 1542 EXR 2542
Bestell-Nr. 20510038 20510039
Teilnehmeranschlüsse 2 x 4 2 x 4
Eingänge 1 x terrestrisch 4 x Sat-ZF 1 x terrestrisch 4 x Sat-ZF		Sat-ZF
Frequenzbereich MHz 5-862 950-2150 5-862 950-2150
Durchgangsdämpfung dB -		2,5	2,0
Anschlussdämpfung (terrestrisch)		dB	5	-	11	-
Verständigung zum Teilnehmeranschluss (SAT)1)		dB	-	0 → 4	-	0 → 4
Entkopplung horiz./vert.		dB	-	30	-	30
Entkopplung Stamm		dB	-	-	-	40
Betriebspegel		dBμV	-	85	-	85
Teilnehmer-Frequency/SCR-Adresse	Receiver 1	MHz	1284/0		1284/0
	Receiver 2		1400/1		1400/1
	Receiver 3		1516/2		1516/2
	Receiver 4		1632/3		1632/3
Zul. Versorgungsspannung am Teilnehmer-Ausgang		V	12-14		12-14
Max. Stromaufnahme Multischalter @ 14 V pro Anschluss		mA	130		130
Eingangsnennspannung		V~	230 (47-63 Hz)		-
Zul. Eingangsspanningsbereich		V	198-253
Eingangsnennleistung (mit 0-/150-/800-mA-Last)		W	1,7/4,7/18		-
Spannung sekundär (Eingang horiz. low)		V_	18		-
Max. Fernspeisestrom 2)		mA_	800		-
Max. zul. Fernspeisestrom pro Stamm		mA_	-		1000
Schutzklasse/Schutzart			II (schutzisoliert)/IP 30		IP 30
Zulässige Umgebungstemperatur		°C	- 20 bis + 55		- 20 bis + 55
Anschlüsse			F-Connectoren		F-Connectoren
Abmessungen		mm 215 x 148 x 42,5		159 x 148 x 42,5
Verpackungs-Einheit/Gewicht		St./kg	1 (10)/0,6		1 (10)/0,5

1) Frequenzabhängige Dämpfung/Verstärkung (Preemphase); zusätzlich SCR 0 -1 dB SCR 3 + 2 dB
2) Uber Eingang horizontal low

SCR-Einkabel-Befehle für verschiedene Programme

Programm	BBC	EINS EXTRA	PRO 7	QVC
Sat-ZF-Ebene	Vertikal low	Horizontal low	Horizontal high	Vertikal high
	1847 MHz	994 MHz	1945 MHz	1952 MHz
	E0 10 5A ... ...	E0 10 5A ... ...	E0 10 5A ... ...	E0 10 5A ... ...
SCR 0 (1284 MHz)	01 B1	08 DB	0D CA	05 CB
SCR 1 (1400 MHz)	21 CE	28 F8	2D E7	25 E8
SCR 2 (1516 MHz)	41 EB	49 15	4E 04	46 05
SCR 3 (1632 MHz)	62 08	69 32	6E 21	66 22

Stand: DEZ 2010

Für die angegebenen Programme gilt: SR-FEC 22000-5/6

Montage- und Sicherheitshinweise

Die beschriebenen Geräte dnen ausschließlich der Installation von Satelliten-Empfangsanlagen.
- Jegliche anderweitige Nutzung oder die Nichtbeachtung these Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Die Geräe durren nur in trockenen Innenaumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4mm^2 ) zu verstehen.
Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.
Befestigungsmittel: Holzschrauben, max 4.5 mm
- Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.
- Nicht benutzte HF-Anschlusses sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschreiben.

Stromfuhrendes Gerat EXR 1542

• Nicht öffnen oder am Gerät manipulieren!
• Bei Arbeitsen an der Anlage immer Netzstecker aus der Steckdoseziehen!
• Auf ausreichenden Abstand achten! Nach allen Seiten mind. 5 cm!
  Das Gerat darf nicht an der Decke montiert werden!
• Für die Geräteentwärung muss frei Luftzirkulation möglich sein. Überhitzungsgefahr!
  Zulässige Umgebungstemperatur -20 bis +55^

Achtung:

• Auf das Netzgerät dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
• Das Netzgerätarf nicht Tropf- oder Spritzwasser ausgesetzt sein.
• Der Netzstecker muss ohne Schwierigkeiten zuganglich und benutzbar sein.
  Das Gerät kann nur durch Ziehen des Netzsteckers vom Netz getrennt werden.

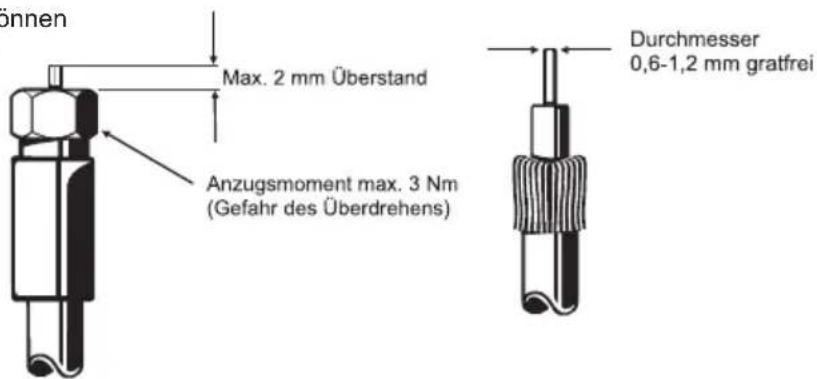

• Bei größere Durchmesser des Kabel-Innenleiters als 1,2 mm bzw. Grat konnen die Gerätebuchsen zerstört werden.

Hinweise

• Es ist entsprechendes darauf auf zu achtenden, dass jeder am Ausgang des Multischalters zur Verfügung stehende Frequenz nur einmal belegt wird, da sich die Receiver sonst gegenseitig stären.
  Die Zuordnung der Frenzen geschieht im Einstellmenu des Receivers.
• Je nach Typ kann dies manuell oder automatisch erfolgen.

• Es wird empfohlen, die Steckdosen mit den kürzeren Anschlusslängen den hoheren Freqenzen zuzuordnen.
• Per Definition ist das System so ausgelegt, dass Einkabelgeräte mit 14 V DC versorgt werden.
  Zum Übertragen der DiSEqC™-ähnlichen Steuersignale wird die Versorgung kurzzeitig auf 18 V DC geschäftet. Dauerhaft angelegte 18 V wurden das System blockieren. Aus thisem Grunde empfehlts sich die Verwendung der Steckdosen ESU 33/34, die mit einer elektronischen Abschaltung versehen sind.
  Angeschlossene Receiver mussen fur Einkabelbetrieb nach EN 50494 ausgelegt sein.

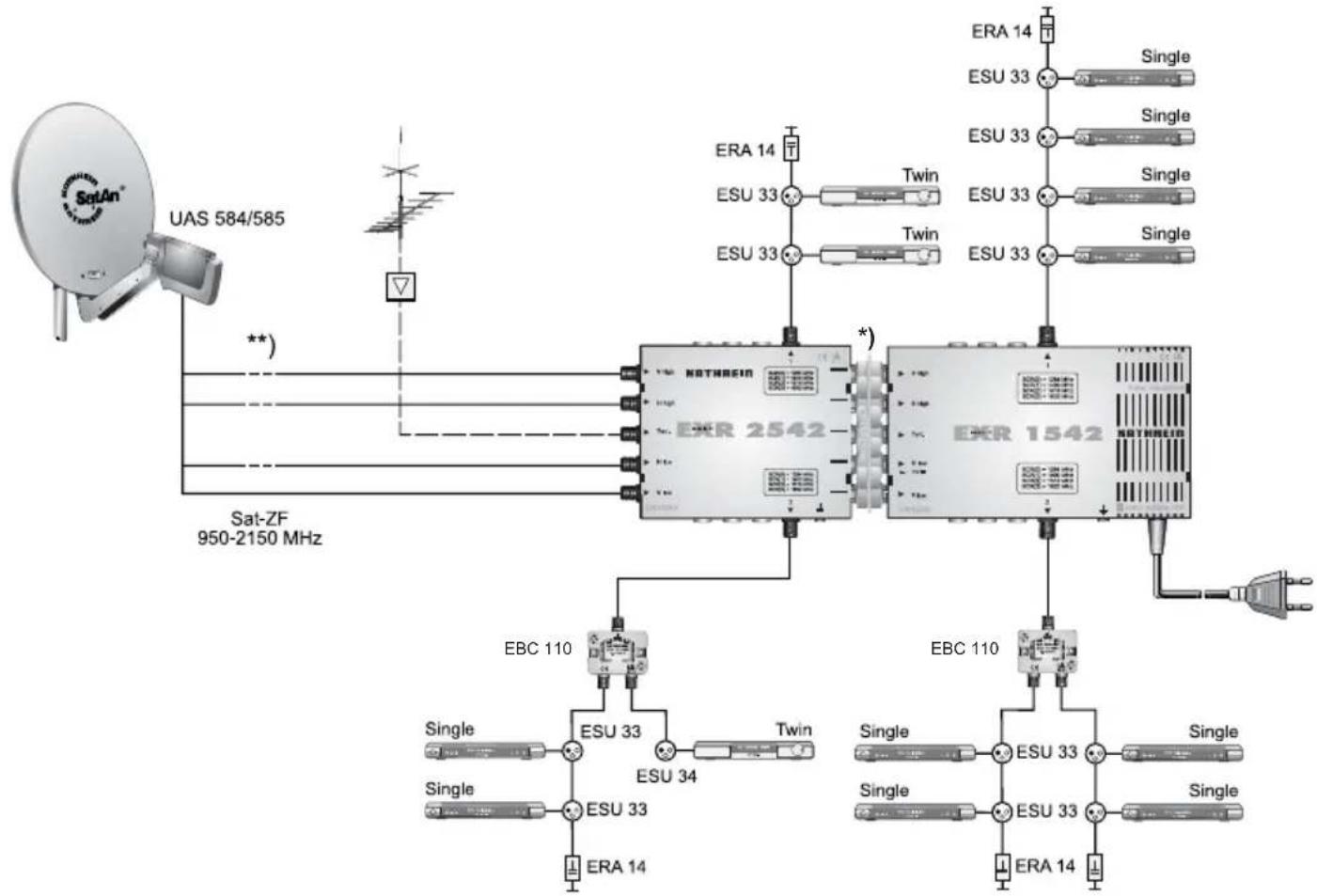

Anlagenbeispel (Symbolische Darstellung)

4 Anschlüsse pro Wohninheit

^ 念 EMU 250 (5fach-Steckverbinder), BN 20510044 optional erhältlich. Nicht im Lieferumfang von EXR 1542/2542 enthalten
**）Uberspannungsschutz KAZ 11/KAZ 12

Mögliche Fehlerursachen und deren Behebung

Problem Mögliche Ursache	Fehlerbehebung
Multischalter schaltet nicht	Kein oder falsches Steuer-signal vom Receiver	Auf kurzschlussfrei Verbindung vom Receiver zum Multischalter achten. Menu-Einstellungen des Receivers (Einkabelmodus!) prüfen. Betriebsspannung am Receiver-Ausgangarf nicht länger als 14 V sein
Multischalter schaltet, aber kein zugehöriges Bild	Falsche Einkabel-Frequency	Menü-Einstellungen aller angeschlossenen Receiver prüfen. Auf eindeutige Frequenzvergabe achten
