Type de produit	Commutateur multiple monocable pour distribution de signaux satellite et terrestre
Marque	Kathrein
Modèle	EXR 2542
Dimensions (L x l x H)	159 x 148 x 42,5 mm
Poids	0,5 kg
Alimentation	Alimenté par les récepteurs raccordés (12-14 V CC, courant max. 1000 mA par ligne principale)
Plage de fréquence FI Sat	950 - 2150 MHz
Plage de fréquence terrestre	5 - 862 MHz
Nombre d'entrées	1 terrestre, 4 FI Sat
Nombre de sorties abonnés	2 x 4 (jusqu'à 8 récepteurs)
Conformité	EN 50494 (monocable SCR)
Fonctions principales	Distribution indépendante des signaux satellite et terrestre, sélection horizontale/verticale et bande basse/haute, mise en cascade possible jusqu'à 8 commutateurs
Température d'utilisation	-20 °C à +55 °C
Indice de protection	IP30 (montage intérieur)
Connecteurs	Connecteurs F 75 Ω
Entretien	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits liquides.
Sécurité	Montage intérieur uniquement, ne pas exposer à l'humidité, débrancher avant toute intervention.
Contenu de l'emballage	1 commutateur EXR 2542

FOIRE AUX QUESTIONS - EXR 2542 KATHREIN

Quelles sont les dimensions du commutateur EXR 2542 ?

Les dimensions sont de 159 x 148 x 42,5 mm.

Ce commutateur est-il compatible avec la norme SCR ?

Oui, il est conforme à la norme EN 50494 (monocable SCR). Il peut être utilisé avec tout récepteur compatible SCR.

Combien de récepteurs peut-on alimenter avec cet appareil ?

L'EXR 2542 dispose de 2 x 4 sorties, permettant de connecter jusqu'à 8 récepteurs (chaque sortie peut alimenter un récepteur).

Quelle est la tension d'alimentation requise ?

Le commutateur est téléalimenté par les récepteurs en 12-14 V CC. Le courant maximal par ligne principale est de 1000 mA.

Peut-on utiliser ce commutateur en extérieur ?

Non, il est conçu pour un montage intérieur uniquement. L'indice de protection IP30 ne garantit pas une protection contre l'humidité.

Comment régler les fréquences SCR sur le commutateur ?

Les fréquences SCR sont prédéfinies : récepteur 1 = 1284 MHz, récepteur 2 = 1400 MHz, récepteur 3 = 1516 MHz, récepteur 4 = 1632 MHz. L'affectation se fait dans le menu de réglage du récepteur.

Que faire si l'image ne s'affiche pas ?

Vérifiez d'abord l'absence de court-circuit sur la liaison récepteur-commutateur. Assurez-vous que le récepteur est réglé en mode monocâble et que la tension de sortie ne dépasse pas 14 V. Contrôlez aussi que chaque fréquence SCR n'est attribuée qu'une seule fois.

Est-il possible de mettre plusieurs commutateurs en cascade ?

Oui, jusqu'à 8 commutateurs peuvent être mis en cascade, en mélangeant éventuellement les modèles EXR 2542 et EXR 2558.

Quelle est la consommation électrique du commutateur ?

Le commutateur est alimenté par les récepteurs. Sa consommation est d'environ 130 mA par raccordement à 14 V.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et non pelucheux pour dépoussiérer. N'utilisez jamais de produits liquides ou abrasifs.

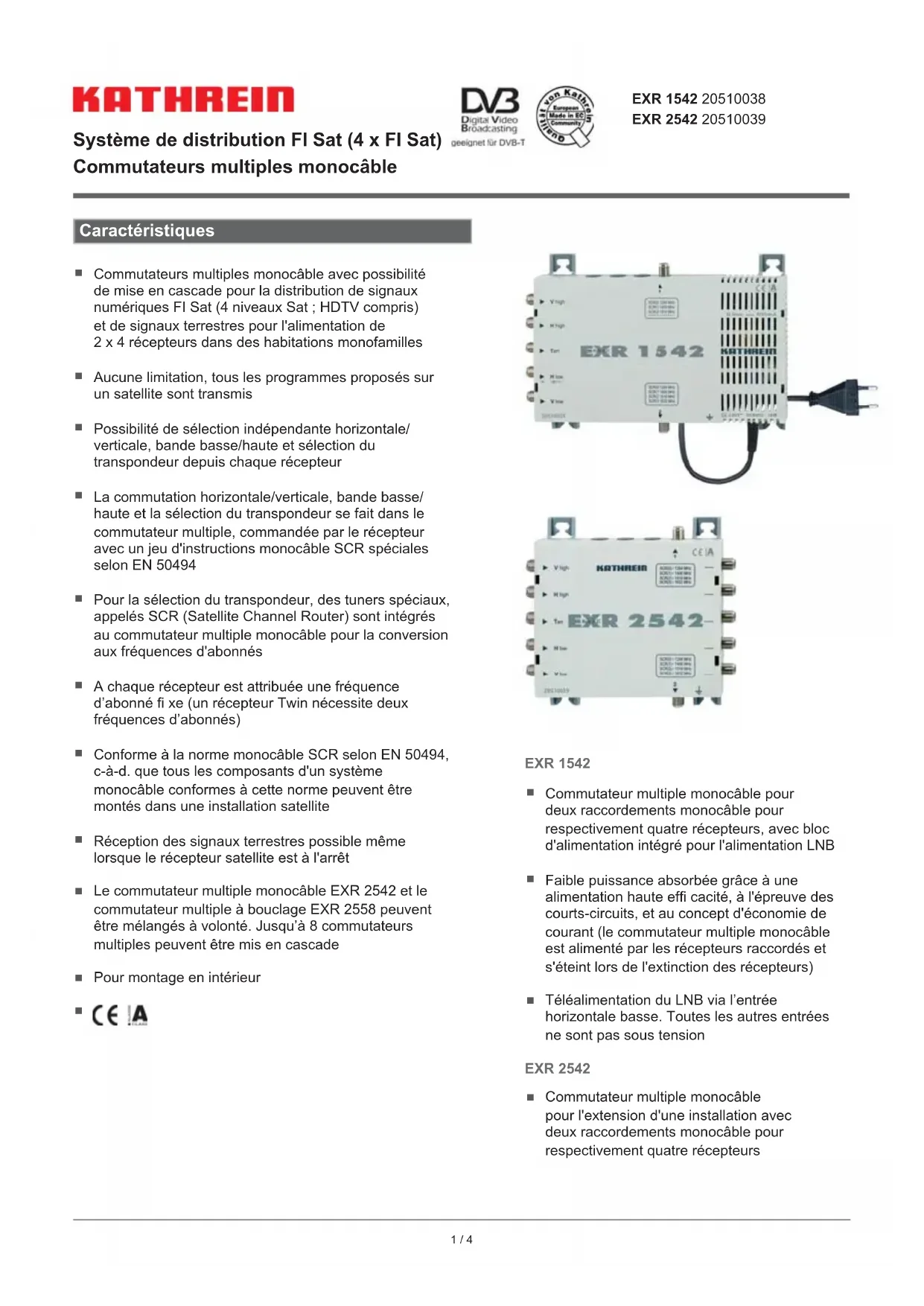

MODE D'EMPLOI EXR 2542 KATHREIN

• Commutateurs multiples monocable avec possibilité de mise en cascade pour la distribution de signaux numériques FI Sat (4 niveaux Sat ; HDTV compris) et de signaux terrestres pour l'alimentation de 2 × 4 récepteurs dans des habitations monofamilles
  Aucune limitation, tous les programmes proposés sur un satellite sont transmis
  Possibilité de sélection independante horizontal/ vertical, bandeasse/haute et sélection du transpondeur depuis chaque récepteur
  La commutation horizontale/verticale, bande basse/ haute et la selection du transpondeur se fait dans le commutateur multiple, commande par le recepteur avec un jeu d'instructions monocable SCR spéciales selon EN 50494
  Pour la selection du transpondeur, des tuners spéciaux, appelés SCR (Satellite Channel Router) sont intégrés au commutateur multiple monocable pour la conversion aux fréquences d'abonnés
  A chaque récepteur est attribuée une fréquence d'abonné fi xe (un récepteur Twin nécessite deux fréquences d'abonnés)
  Conforme à la norme monocable SCR selon EN 50494, c-à-d. que tous les composants d'un système monocable conformes à cette norme peuvent être montés dans une installation satellite
  Réception des signaux terrestres possible même lorsque le récepteur satellite est à l'arrêt
  Le commutateur multiple monocable EXR 2542 et le commutateur multiple à bouclage EXR 2558 peuvent être mélangés à volonté. jusqu'à 8 commutateurs multiples peuvent être mis en cascade
  Pour montage en interieur
  CCCA

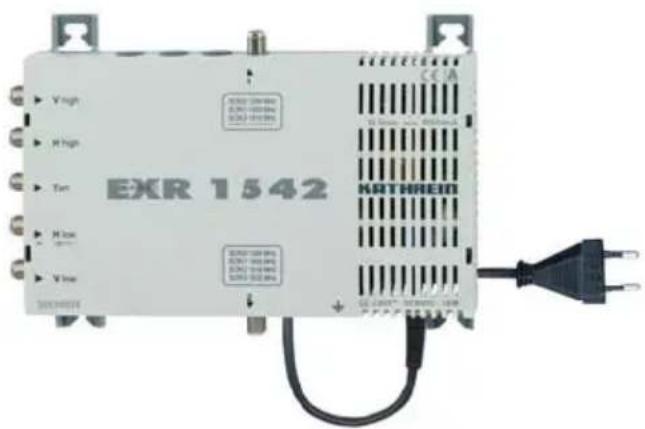

EXR 1542

• Commutateur multiple monocable pour deux raccordements monocable pour respectivement quatre recepteurs, avec bloc d'alimentation intégré pour l'alimentation LNB
• Faible puissance absorbée grâce à une alimentation haute effi cacité, à l'épreuve des courts-circuits, et au concept d'économie de courant (le commutateur multiple monocable est alimenté par les récepteurs raccordés et s'extinction lors de l'extinction des récepteurs)
  Téléalimentation du LNB via l'entrée horizontaleasse.Toutes les autres entrées ne sont pas sous tension

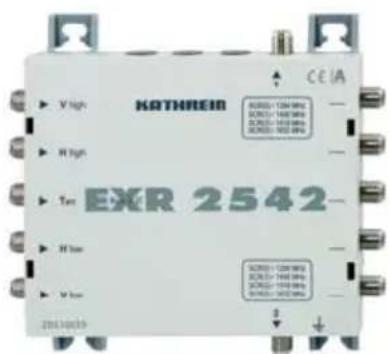

EXR 2542

• Commutateur multiple monocable pour l'extension d'une installation avec deux raccordements monocable pour respectivement quatre récepteurs

\section*{Caracteristiques techniques}

Type EXR 1542 EXR 2542
Référence 20510038 20510039
Raccordements d'abonnés 2 x 4 2 x 4
Entrées 1 x terrestre 4 x FI Sat 1 x terrestre 4 x FI Sat
Plage de fréquences MHz 5-862 950-2150 5-862 950-2150
Affaïblissement de transmission dB - - 2,5 2.0
Atténuation de raccordement (terrestre)		dB	5	-	11	-
Gain au raccordement d'abonné (SAT)1		dB	-	0 → 4	-	0 → 4
Découplage horiz./vert.		dB	-	30	-	30
Découplage ligne principale		dB - - -	40
Niveau de service		dBμV	-	85	-	85
Fréquence abonné/adresse SCR	RéCEPTeur 1	MHz	1284/0		1284/0
	RéCEPTeur 2		1400/1		1400/1
	RéCEPTeur 3		1516/2		1516/2
	RéCEPTeur 4		1632/3		1632/3
Tension d'alimentation adm. à la sortie abonné V			12-14		12-14
Consommation de courant max. commutateur multiple @ 14 V par raccordement		mA	130		130
Tension nominale d'entrée	V~	230 (47-63 Hz)			-
Plage de tension d'entrée adm.		V	198-253
Puisance nominale d'entrée (charge 0/150/800 mA) W		1,7/4,7/18	-
Tension secondaire (entree horiz. basse)		V_	18		-
Courant de téléalimentation max. 2)		mA_	800		-
Courant max. adm. de téléalimentation par ligne principale		mA_	-		1000
Classe/degré de protection			II (double isolation)/IP 30		IP 30
Température ambiente admissible		°C	- 20 à + 55		- 20 à + 55
Raccordements			Connecteurs F		Connecteurs F
Dimensions		mm 215 x 148 x 42,5		159 x 148 x 42,5
Unité d'emballage/Poids		u./kg 1	(10)/0,6	1	(10)/0,5

1 Attenuation/gain en fonction de la fréquence (préaccentuation) ; plus SCR 0 -1 dB SCR 3 + 2 dB
2) Par entree horizontale basse

Instructions monocable SCR pour différents programmes

Programme	BBC	EINS EXTRA	PRO 7	QVC
Niveau FI satellite	Verticale basse	Horizontale basse	Horizontale haute	Verticale haute
	1847 MHz	994 MHz	1945 MHz	1952 MHz
	E0 10 5A....	E0 10 5A....	E0 10 5A....	E0 10 5A....
SCR 0 (1284 MHz)	01 B1	08 DB	0D CA	05 CB
SCR 1 (1400 MHz)	21 CE	28 F8	2D E7	25 E8
SCR 2 (1516 MHz)	41 EB	49 15	4E 04	46 05
SCR 3 (1632 MHz)	62 08	69 32	6E 21	66 22

Etat: 12/2010
Valable pour les programmes indiqués : SR-FEC 22000-5/6

Consignes de montage et de sécurité

• Les apparèils décrits ici sont exclusivement destinés à la réalisation d'installations de réception satellite.
• Tout autre usage, de même que le non respect des prsentes consignes, entraînera l'annulation de la garantie.
• Les appareils ne doivent être montés que dans des environnementes interieurs non humides. Ne pas l'instructor sur ou à proximé de matérielaux facilement inflammables.
• Les apparéils doivent être pourvus d'une ligne Equipotentielle (Cu, 4 mm² minimum).
• Observer les consignes de sécurité des normes EN 60728-11 et EN 60065.
  Dispositifs de fi xation:Vis a bois, max.:4,5 mm
• Connecteurs: Connecteurs HF 75 Ω (série F) selon EN 61169-24.
• Les connexions HF inutilisées doivent être chargées par des résistances de 75 Ω (par ex. EMK 03).

Appareil sous tension EXR 1542

• Ne pas ouvrir ou manipuler l'appareil!
• Systematique debrancher la fiche secteur de la prise avant d'intervenir sur l'installation!
  Veiller à une ventilation ajusté ! 5 cm min. sur chaque face !
  L'appareil ne doit pas etre fi xé au plafond!
  L'evacuation de la chaleur de l'appareil suppose une circulation suffisante de I'air. Risque de surchauffe!
• Température ambiente admissible -20 à +55°C

Attention :

• Ne poser aucun objet contenant du liquide sur le bloc d'alimentation.
• Préserver le bloc d'alimentation des gouttes ou des projections d'eau.
• La fi che d'alimentation doit rester facilement accessible.
• Ne débrancher l'appareil du secteur qu'en tirant sur la fiche secteur.

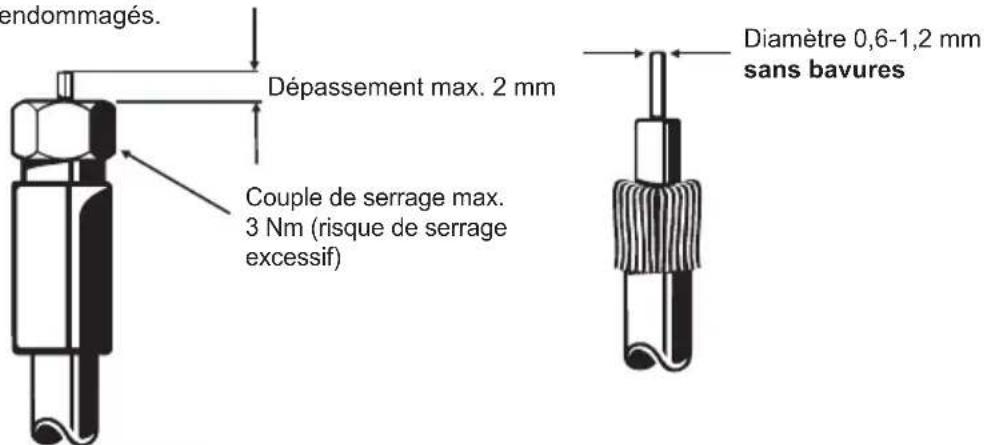

Si le diametre du conducteur interne est supérieur a 1,2 mm ou en presence d'ébarbures, les connecteurs femelles de l'appareil sont susceptibles d'être endommages.

Remarques

• S'assurer que chaque fréquence disponible à la sortie du commutateur multiple n'est affectée qu'une seule fois, sinon perturbation mutuelle des récepteurs.
• L'affection des fréquences se fait dans le menu de réglage du récepteur.
• Suivant le type, ceci peut être effectué manuellement ou automatiquement.

• Il est recommandé d'affector les prises avec les longueurs de raccordement les plus courtes aux fréquences les plus élevées.
  Le système est par définition conçu de manière à ce que les apparèils monocâble soient alimentés en 14 V CC.
• Pour la transmission des signaux de commande similaires à DiSEqCTM, l'alimentation est brièvement commutée sur 18 V CC L'application permanente de 18 V bloquerait le système. Il est par conséquent recommandé d'utiliser les prises ESU 33/34, qui possèdent une déconnexion électronique.
• Les récepteurs raccordés doivent être concus pour le fonctionnement en mode monocable selon EN 50494.

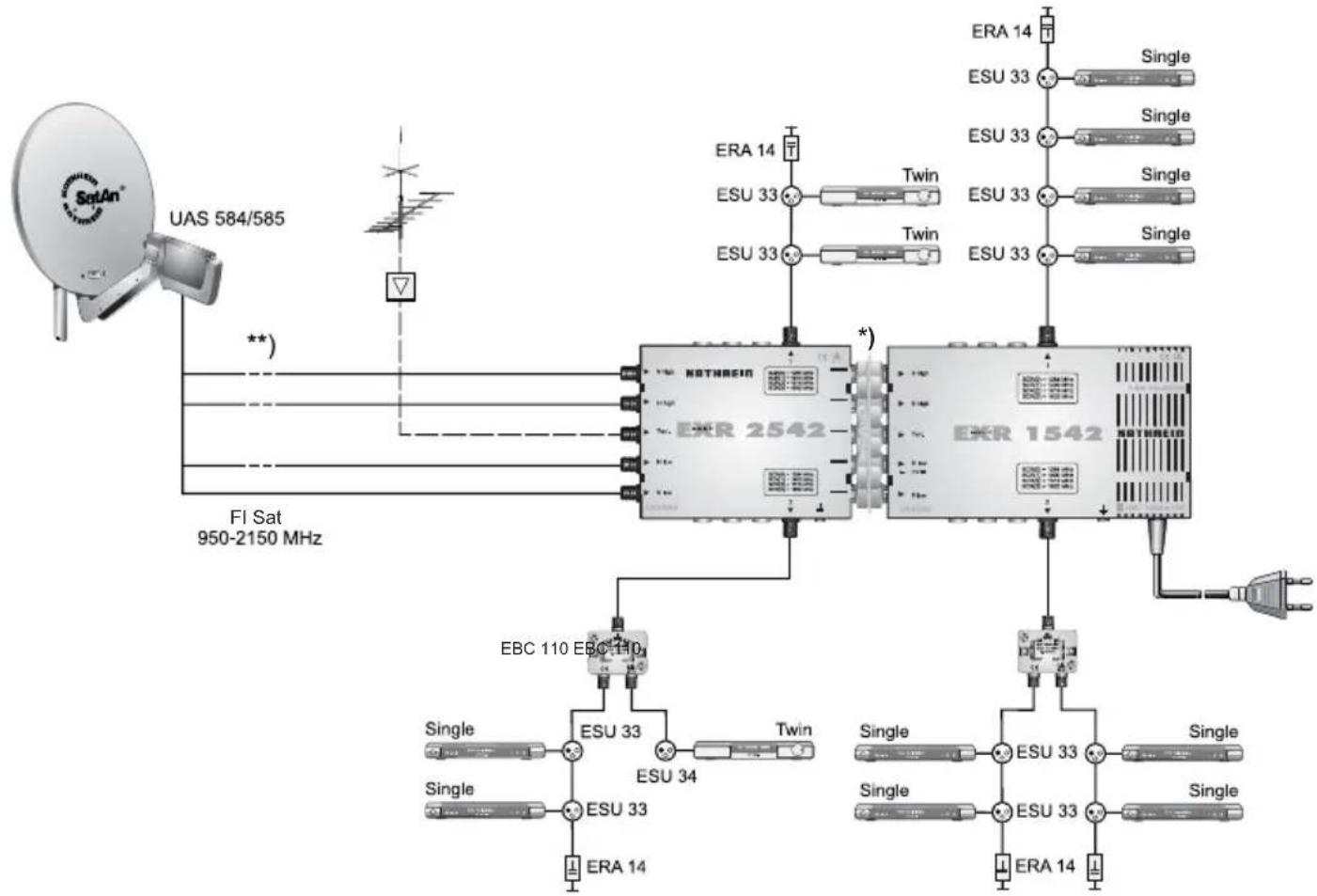

Exemple d'installation (réprésentation symbolique)

4 raccordements par unité d'habitation

^ 念 EMU 250 (connecteur à 5 broches), BN 20510044 disponible en option Non fourni avec EXR 1542/2542

** Protection antisurtension KAZ 11/KAZ 12

Causes de defaults possibles et remèdes

Problème Cause possible	Remède
Le commutateur multiple ne commute pas	Signal de commande du récepteur absent ou erroné	S'assurer de l'absence de court-circuit de la liaison entre le récepteur et le commutateur multiple. Vérifier les régliages du menu du récepteur (mode monocâuble!). La tension de service à la sortie du récepteur ne doit pas excéder 14 V
Le commutateur multiple commute mais il n'y a pas d'image correspondante	Fréquence monocâuble erronée	Vérifi er les régliages du menu de tous les récepteurs raccordés. S'assurer que les fréquences ne sont affectées qu'une seule fois

Les apparêls électroniques ne sont pas des déchets domestiques et doivent à ce titre, conformément à la directive 2002/96/CEE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et electroniques, être éliminés comme il se doit. Veuillez remettre cet apparéil, lorsqu'il sera hors d'usage, à un point de collecte officiel spécifique prévu à cet effet.
