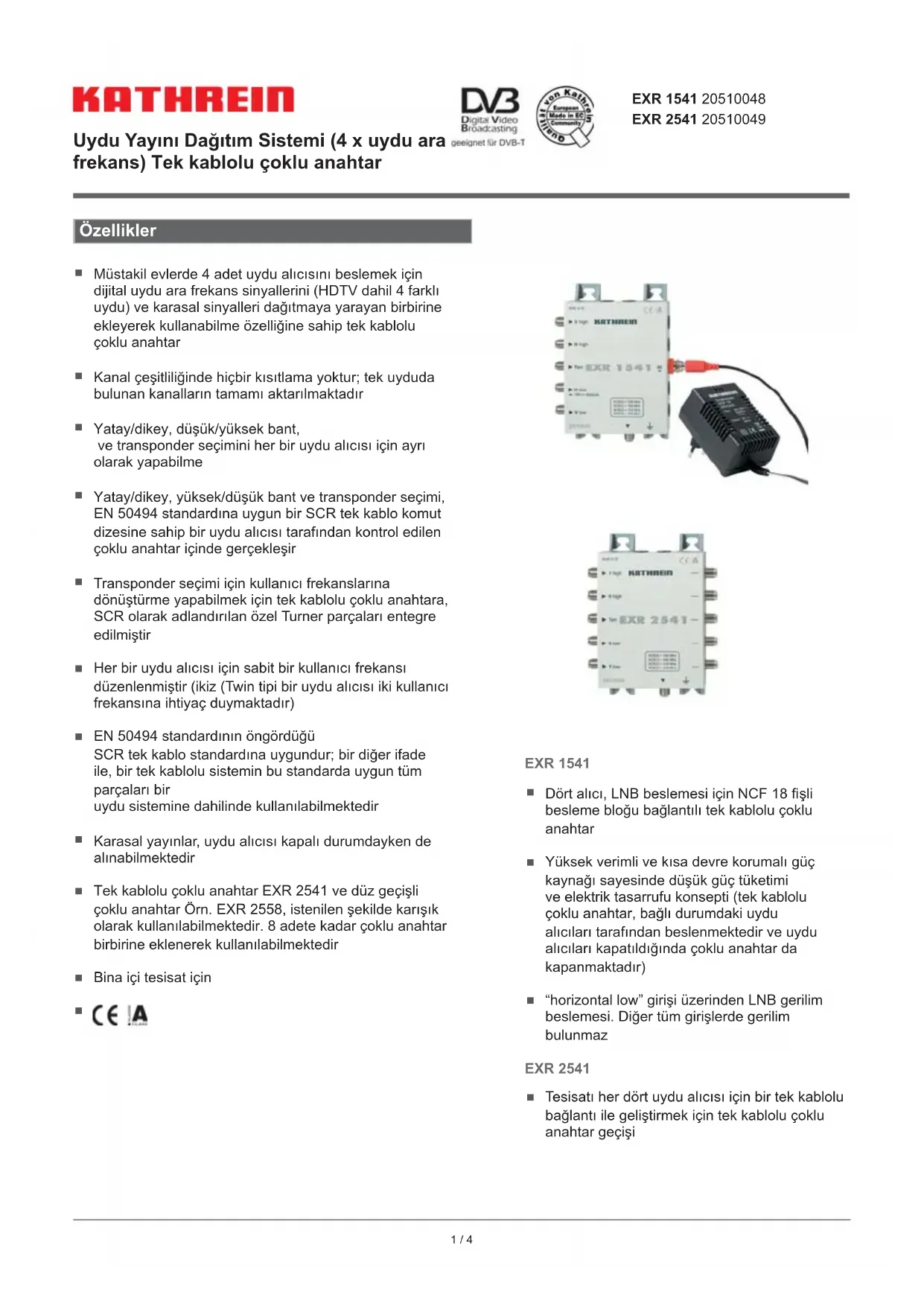

KULLANIM KILAVUZU EXR 2541 KATHREIN

Müstakil evlerde 4 adet uydu alıcısını beslemek için dijital uydu ara frekans sinyallerini (HDTV dahil 4 farklı uydu) ve karasal sinyalleri dağıtmaya yarayan birbirine ekleyerek kullanabilme özelliğine sahip tek kablolu çoklu anahtar
- Kanal çeşitliliğinde hiçbir kısıtlama yoktur; tek uyduda bulunan kanalların tamamı aktarılmaktadır
Yatay/dikey, düşük/yüksek bant, ve transponder seçimini her bir uydu alıcısı için ayrı olarak yapabilme
Yatay/dikey, yüksek/düşük bant ve transponder seçimi, EN 50494 standardına uygun bir SCR tek kablo komut dizesine sahip bir uydu alıcısı tarafından kontrol edilen çoklu anahtar içinde gerçekleşir
■ Transponder seçimi için kullanıcı frekanslarına dönüştürme yapabilmek için tek kablolu çoklu anahtara, SCR olarak adlandırılan özel Turner parçaları entegre edilmiştir
■ Her bir uydu alıcısı için sabit bir kullanıcı frekansı düzenlenmiştir (ikiz (Twin tipi bir uydu alıcısı iki kullanıcı frekansına ihtiyaç duymaktadır)
■ EN 50494 standardının öngördüğü SCR tek kablo standardına uygundur; bir diğer ifade ile, bir tek kablolu sistemin bu standarda uygun tüm parçaları bir uydu sistemine dahilinde kullanılabilmektedir
- Karasal yayınlar, uydu alicısı kapalı durumdayken de alınabilmektedir
Tek kablolu çoklu anahtar EXR 2541 ve düz geçişli çoklu anahtar Örn. EXR 2558, istenilen şekilde karışık olarak kullanılabilmektedir. 8 adete kadar çoklu anahtar birbirine eklenerek kullanılabilmektedir
■ Bina içi tesisat için
CE!A

Dört alıcı, LNB beslemesi için NCF 18 fişli besleme bloğu bağlantı tek kablolu çoklu anahtar
Yüksek verimli ve kısa devre korumalı güç kaynağı sayesinde düşük güç tüketimi ve elektrik tasarrufu konsepti (tek kablolu çoklu anahtar, bağlı durumdaki uydu alicıları tarafından beslenmektedir ve uydu alicıları kapatıldığında çoklu anahtar da kapanmaktadır)
- "horizontal low" girişi üzerinden LNB gerilim beslemesi. Diğer tüm girişlerde gerilim bulunmaz

EXR 2541

■ Tesisatı her dört uydu alicısı için bir tek kablolu bağlantı ile geliştirmek için tek kablolu çoklu anahtar geçişi

Montaj ve Güvenlikle İlgili Uyarılar

• Tarifi yapılan cihazlar sadece uydu alıcı sistemlerinde kullanım için uygundur.
• Bunun dışındaki her türlü kullanım veya burada belirtilen kullanım uyarılarının dikkate alınmaması, garanti hükümlerinin ve garantinin geçersiz kalmasına neden olabilir.
• Cihazlar, sadece kuru, bina içi ortamlara monte edilmelidir. Kolay alev alabilen malzemelerin üzerine monte etmeyiniz.
• Cihazlara bir potansiyel dengleme iletkeni (bakır, en az 4 mm2) bağlanmalıdır.
• Güvenlikle ilgili olarak EN 60728-11 ve EN 60065 standartlarına uygun olarak hareket edilmelidir.
• Montaj malzemesi: Ağaç vidaları, maks. ∅: 4,5 mm
• Konnektörler: EN 61169-24 Ωstandardına uygun HF konnektör 75 Ω (F serisi).
• EXR 1541'in fişli besleme bloğu olarak, EMV istemlerinin karşılanması için sadece NCF 18 kullanılmalıdır.
• Kullanılmayan HF bağlantıları 75 Ω dirençlerle (örn. EMK 03) kapatılmalıdır.

Elektriği ileten cihaz NCF 18

• Cihazı açmayınız veya üzerinde herhangi bir değişiklik yapmayınız!
• Tesisat üzerinde yapılan işlerde her zaman güç kaynağını prizden çekiniz!
• Çevresinde yeterince mesafe kalacak şekilde monte ediniz! Her tarafından en az 5 cm!
  • Cihaz tavana monte edilmemelidir!
• Cihazın ısınmaması için yeterli miktarda hava sirkülasyonu olmalıdır. Aşırı ısınma tehlikesi!
• İzin verilen çevre sıcaklığı -20 ila +55°C

cm!

Dikkat:

• Güç kaynağının üzerine içi sıvı dolu herhangi bir nesne konmamalıdır.
• Güç kaynağı, üzerine su damlamamalı veya sıçramamalıdır.
• Şebekeden ayırmak için cihaz prizden çekilmelidir ve bu nedenle bir zorluklu karşılaşmadan cihaza erişilebilmelidir.

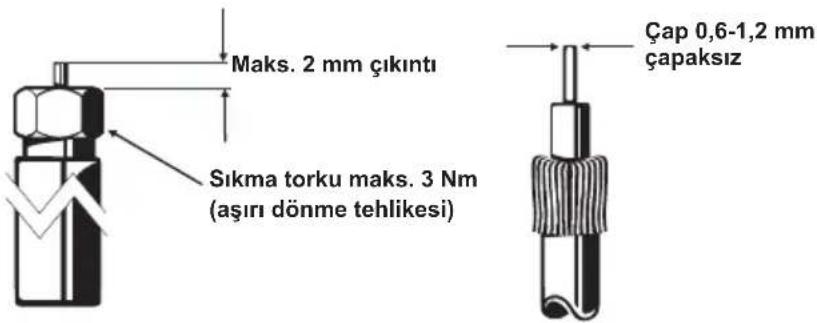

- Kablo iç iletkeninin çapı 1,2 mm'den veya dereceden büyük olması halinde, cihazın dişi konektörleri hasar görebilir.

Maks. 2 mm çıkıntı Sıkma torku maks. 3 Nm (aşırı dönme tehlikesi) Çap 0,6-1,2 mm çapaksız

Bilgiler

• Çoklu anahtarının çıkışında bulunan her bir frekansın sadece bir defa atanmasına özellikle dikkat edilmeli-dir; aksi takdirde uydu alicıları birbirlerini karşılıklı olarak bozarlar.
• Frekansların düzenlenmesi, uydu alicısının ayar menüsünde yapılmaktadır.
• Tipe bağlı olarak bu işlem manuel veya otomatik olarak gerçekleşebilmektedir.

- Daha kısa bağlantı uzunluğuna sahip prizlere daha yüksek frekansların düzenlenmesi önerilmektedir.

- Sistem, tek kablolu cihazlar 14 V DC ile beslenecek şekilde ön ayarlıdır.

- DiSEqCTM benzeri kumanda sinyallerini aktarmak için besleme gerilimi kısa süreli olarak 18 V DC ye DiSEqCTM yükseltilmektedir. Sürekli olarak 18 V verilmesi, sistemin bloke olmasına yol açardı. Bu nedenle, elektronik kapama düzeneğine sahip ESU 33/34 tipi prizler kullanılması önerilir.

- Bağlanan uydu alicıları, EN 50494 standardına uygun tek kablolu çalışma için uygun olmalıdır.

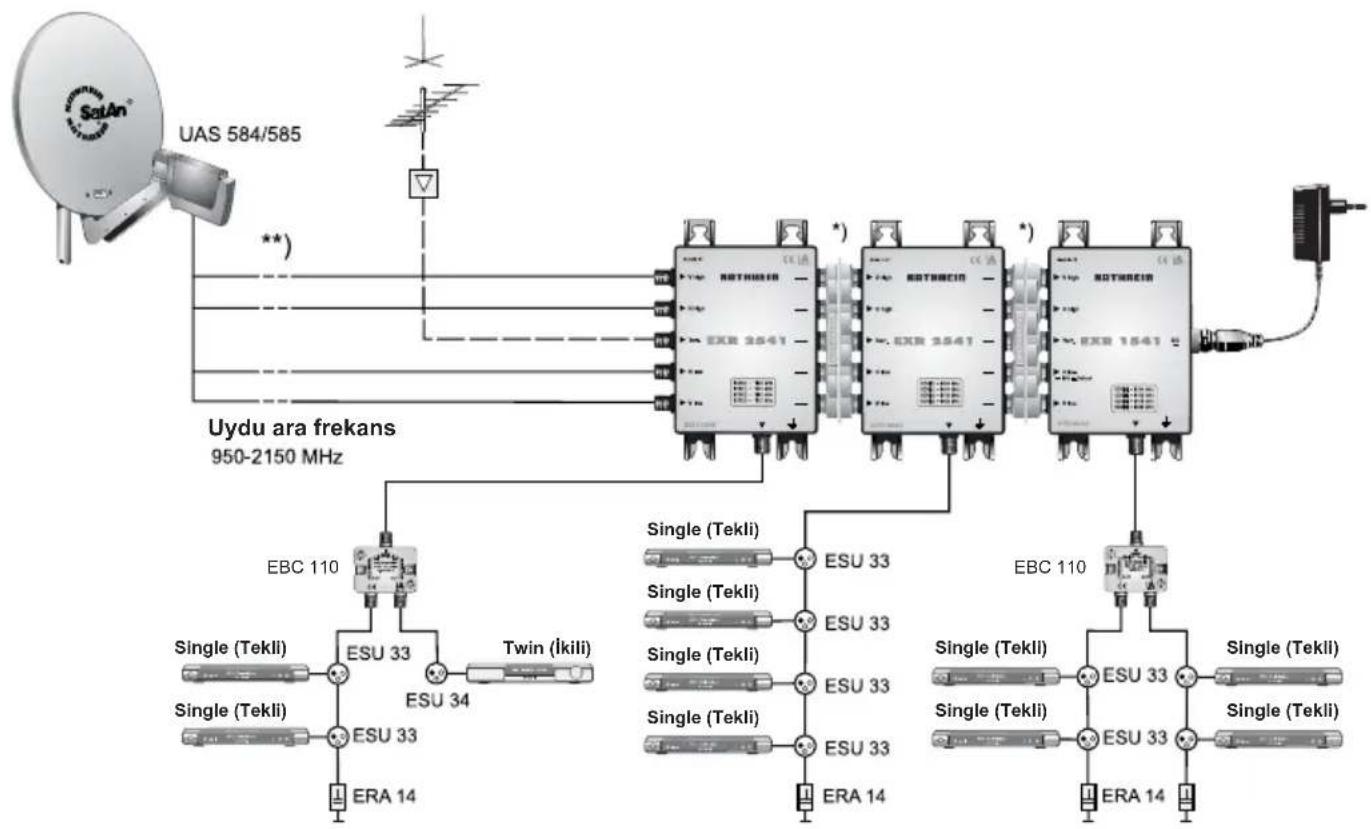

Sistem Örneği (Sembolik çizim)

Her daire için 4 bağlantı
*) EMU 250 (5'li konnektör), BN 20510044 opsiyonel olarak temin edilebilir. EXR 1541/2542'nin teslimat kapsamında bulunmamaktadır
**) Aşırı gerilim koruması KAZ 11/KAZ 12

Çeşitli kanallar için SCR tek kablolu komutlar

Kanal BBC EINS EXTRA PRO 7 QVC
Uydu ara frekans düzlemi	Dikey düşük (low)	Yatay düşük (low)	Yatay yüksek (high)	Dikey yüksek (high)
	1.847 MHz 994 MHz 1.945 MHz 1.952 MHz
	E0 10 5A ... E0 10 5A ... E0 10 5A ... E0 10 5A ...
SCR 0 (1284 MHz) 01	B1 08 DB 0D CA 05 CB
SCR 1 (1.400 MHz) 21	CE 28 F8	2D E7 25 E8
SCR 2 (1.516 MHz) 41	EB 49 15 4E 04	46 05
SCR 3 (1.632 MHz)	62 08	69 32	6E 21	66 22

Güncellik: 12/2010 Belirtilen kanallar için şu geçerlidir: SR-FEC 22000-5/6

Olası Hata Nedenleri ve Bunların Giderilmesi

Sorun	Olası nedeni	Hatanın giderilmesi
Çoklu anahtar geçiş yapmıyor	Uydu alıcısından kumanda sinyali gelmiyor veya yanlış kumanda sinyali geliyor	Uydu alıcısından çoklu anahtara olan bağlantıda kısa devre olmamasına dikkat ediniz. Alicının menü ayarlarını (tek kablo modu!) kontrol ediniz.Alicı çıkışındaki çalışma gerilimi 14 V'tan yüksek olmamalıdır.
Çoklu anahtar geçiş yapıyor, fakat buna ait görüntü yok	Yanlış tek kablo frekansı	Sisteme bağlı tüm uydu alıcılarının ayarlar menüsünü kontrol edin.Bir frekansın bir defadan fazla atanmamasına dikkat edin

Teknik veriler

Tip EXR 1541 EXR 2541
Sipariş no. 20510048 20510049
Kullanıcı bağlantıları			1 x 4		1 x 4
Girişler 1 x karasal				4 x uydu ara frekans	1 x karasal	4 x uydu ara frekans
Frekans aralığıMHz 5-862 950-2150 5-862 950-2150
Geçiş kaybı		dB	-	-	2,5	1,5
Bağlantı kaybı (karasal)		dB	1	-	7	-
Kullanıcı bağlantısı (Uydu) için güçlendirme ^1)		dB	-	-1 → 3	-	-1 → 3
Yatay/dikey. izolasyon		dB	-	30	-	30
Ana izolasyon		dB - - -	40
Çalışma düzeyi		dBμV	-	85	-	85
Kullanıcı frekansı/SCR adresi	Alicı 1	MHz	1284/0		1284/0
	Alicı 2		1400/1		1400/1
	Alicı 3		1516/2		1516/2
	Alicı 4		1632/3		1632/3
Kullanıcı çıkışında müsaade edilen besleme gerilimi		V	10-14		10-14
14 V'ta maks. akım sarfiyatı çoklu anahtar		mA	110		110
Maks. besleme gerilimi ^2)		mA	650		-
Hat başına maks. besleme gerilimi		mA	-		1000
Müsaade edilen ortam sıcaklığı		°C	-20 ile +55 arası		-20 ile +55 arası
Bağlantılar			F konnektörleri		F konnektörleri
Ebatlar		mm	112 x 148 x 44		112 x 148 x 44
Ambalaj içeriği / Ağırlık		Adet/kg	1 (10)/0,45 (NCF 18 dahil)		1 (10)/0,31

1) Frekansa bağlı kısma/güçlendirme (Preem fazı); ek olarak SCR 0: -1 dB, SCR 3: +2 dB

2) horizontal low girişi üzerinden

NCF 18 besleme bloğunun teknik verileri (sadece EXR 1541'de)

Tip		NCF 18
Sipariş no.		20510046
Giriş anma gerilimi	V~	220-230 (50/60 Hz)
10-/150-/650-mA yükte nominal giriş gücü	W	1,6/4,7/14,5
Sekonder gerilim (kısa devreye dayanıklı)	V ...	18
Sekonder nominal akım	mA ...	Maks. 650
Koruma sınıfı / Koruma türü		II (koruyucu izolasyonlu)/IP 30
Müsaade edilen ortam sıcaklığı	°C	-20 ile +55 arası
DC bağlantısı		F konnektör
Ebatlar	mm	55 x 80 x 75

Elektronik cihazlar ev çöpüyle birlikte atılmamalıdır, bilakis AVRUPA PARLAMENTOSU'nun 2002/96/EG talimatnamesi ve 27. Ocak 2003 tarihli Elektrik ve Elektronik Eski Cihazlar hakkındaki KURUL uyarınca uygun şekilde atığa çıkarılmalıdır. Lütfen bu cihazın kullanımı sona erdikten sonra atığa çıkartmak üzere, bunun için öngörülmüş toplama yerlerine veriniz.

936.4145/-/ZWT/0111/tr – Teknik değişiklik yapma hakkı saklıdır!
