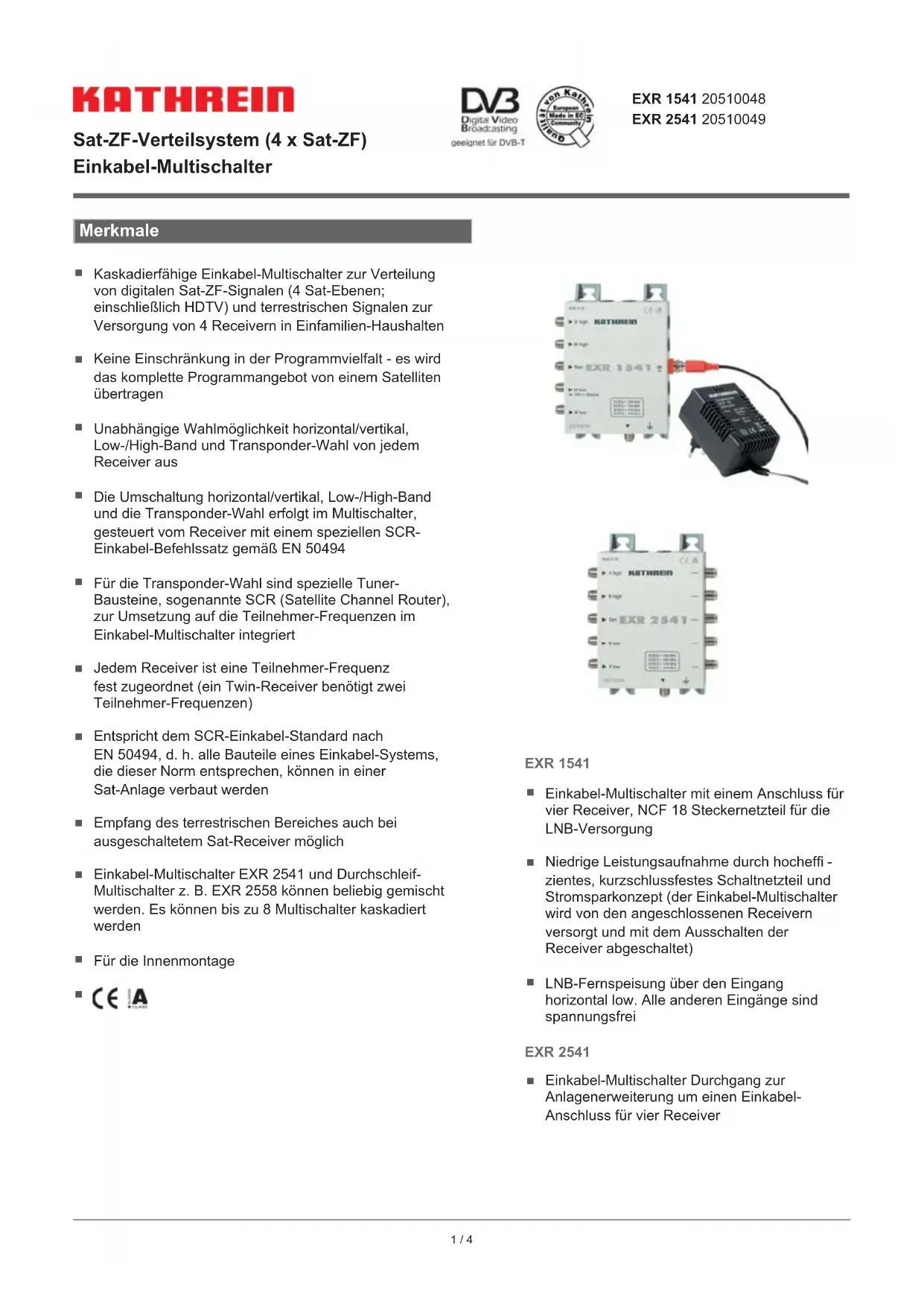

BEDIENUNGSANLEITUNG EXR 2541 KATHREIN

Kaskadierfähige Einkabel-Multischalter zur Verteilung von digitalen Sat-ZF-Signalen (4 Sat-Ebenen; einschließlich HDTV) und terrestrischen Signalen zur Versorgung von 4 Receivern in Einfamilien-Haushalten
■ Keine Einschränkung in der Programmvielfalt - es wird das komplette Programmangebot von einem Satelliten übertragen
■ Unabhängige Wahlmöglichkeit horizontal/vertikal, Low-/High-Band und Transponder-Wahl von jedem Receiver aus
■ Die Umschaltung horizontal/vertikal, Low-/High-Band und die Transponder-Wahl erfolgt im Multischalter, gesteuert vom Receiver mit einem speziellen SCR-Einkabel-Befehlssatz gemäß EN 50494
Für die Transponder-Wahl sind spezielle Tuner-Bausteine, sogenannte SCR (Satellite Channel Router), zur Umsetzung auf die Teilnehmer-Frequenzen im Einkabel-Multischalter integriert
■ Jedem Receiver ist eine Teilnehmer-Frequenz fest zugeordnet (ein Twin-Receiver benötigt zwei Teilnehmer-Frequenzen)
■ Entspricht dem SCR-Einkabel-Standard nach EN 50494, d. h. alle Bauteile eines Einkabel-Systems, die dieser Norm entsprechen, können in einer Sat-Anlage verbaut werden
■ Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
Einkabel-Multischalter EXR 2541 und Durchschleif-Multischalter z. B. EXR 2558 können beliebig gemischt werden. Es können bis zu 8 Multischalter kaskadiert werden
■ Für die Innenmontage
CE A

KATHREM ExR 1541 V High High Torr V Low V High V Low AC 200-300Hz AC 200-300Hz AC 200-300Hz AC 200-300Hz AC 200-300Hz AC 200-300Hz AC 200-300Hz AC 200-300Hz AC 200-300Hz AC 200-300Hz

KATHNER EXR 2541 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: N/A

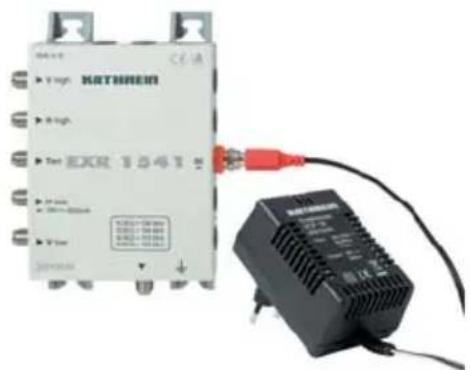

EXR 1541

Einkabel-Multischalter mit einem Anschluss für vier Receiver, NCF 18 Steckernetzteil für die LNB-Versorgung
Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (der Einkabel-Multischalter wird von den angeschlossenen Receivern versorgt und mit dem Ausschalten der Receiver abgeschaltet)
■ LNB-Fernspeisung über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei

EXR 2541

■ Einkabel-Multischalter Durchgang zur Anlagenerweiterung um einen Einkabel-Anschluss für vier Receiver

Montage- und Sicherheitshinweise

• Die beschriebenen Geräte dienen ausschließlich der Installation von Satelliten-Empfangsanlagen.
- Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
- Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
• Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm²) zu versehen.
• Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.
- Befestigungsmittel: Holzschrauben, max ∅: 4,5 mm
- Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.
- Als Steckernetzteil für die EXR 1541 darf zur Einhaltung der EMV-Forderung ausschließlich das NCF 18 verwendet werden.
- Nicht benutzte HF-Anschlüsse sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschließen.

• Nicht öffnen oder am Gerät manipulieren!
• Bei Arbeiten an der Anlage immer das Netzgerät aus der Steckdose ziehen!
• Auf ausreichenden Abstand achten! Nach allen Seiten mind. 5 cm!
• Das Gerät darf nicht an der Decke montiert werden!
• Für die Geräteentwärmung muss freie Luftzirkulation möglich sein. Überhitzungsgefahr!
  • Zulässige Umgebungstemperatur -20 bis +55°C

• Auf das Netzgerät dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
• Das Netzgerät darf nicht Tropf- oder Spritzwasser ausgesetzt sein.
• Das Gerät muss zur Trennung vom Netz aus der Steckdose gezogen werden und muss deshalb ohne Schwierigkeit zugänglich sein.

- Bei größerem Durchmesser des Kabel-Innenleiters als 1,2 mm bzw. Grat können die Gerätebuchsen zerstört werden.

Max. 2 mm Überstand Anzugsmoment max. 3 Nm (Gefahr des Überdrehens) Durchmesser 0,6-1,2 mm gratfrei

Hinweise

• Es ist besonders darauf zu achten, dass jede am Ausgang des Multischalters zur Verfügung stehende Frequenz nur einmal belegt wird, da sich die Receiver sonst gegenseitig stören.
  • Die Zuordnung der Frequenzen geschieht im Einstellmenü des Receivers.
• Je nach Typ kann dies manuell oder automatisch erfolgen.
• Es wird empfohlen, die Steckdosen mit den kürzeren Anschlusslängen den höheren Frequenzen zuzuordnen.
• Per Definition ist das System so ausgelegt, dass Einkabelgeräte mit 14 V DC versorgt werden.
• Zum Übertragen der DiSEqC™-ähnlichen Steuersignale wird die Versorgung kurzzeitig auf 18 V DC geschaltet. Dauerhaft angelegte 18 V würden das System blockieren. Aus diesem Grunde empfiehlt sich die Verwendung der Steckdosen ESU 33/34, die mit einer elektronischen Abschaltung versehen sind.
• Angeschlossene Receiver müssen für Einkabelbetrieb nach EN 50494 ausgelegt sein.

Anlagenbeispiel (Symbolische Darstellung)

4 Anschlüsse pro Wohneinheit
*) EMU 250 (5fach-Steckverbinder), BN 20510044 optional erhältlich. Nicht im Lieferumfang von EXR 1541/2541enthalten
**) Überspannungsschutz KAZ 11/KAZ 12

SCR-Einkabel-Befehle für verschiedene Programme

Programm BBC EINS	EXTRA PRO 7 QVC
Sat-ZF-Ebene Vertikal	low Horizontal low Horizontal high Vertikal high
	1847 MHz 994 MHz 1945 MHz 1952 MHz
	E0 10 5A ... E0 10 5A ... E0 10 5A ... E0 10 5A ...
SCR 0 (1284 MHz) 01	B1 08 DB 0D CA 05 CB
SCR 1 (1400 MHz)	21 CE 28 F8	2D E7 25 E8
SCR 2 (1516 MHz)	41 EB 49 15 4E 04	46 05
SCR 3 (1632 MHz)	62 08	69 32	6E 21	66 22

Stand: DEZ 2010
Für die angegebenen Programme gilt: SR-FEC 22000-5/6

Mögliche Fehlerursachen und deren Behebung

Problem	Mögliche Ursache	Fehlerbehebung
Multischalter schaltet nicht	Kein oder falsches Steuer-signal vom Receiver	Auf kurzschlussfreie Verbindung vom Receiver zum Multischalter achten. Menü-Einstellungen des Receivers (Einkabelmodus!) prüfen.Betriebsspannung am Receiver-Ausgang darf nicht größer als 14 V sein
Multischalter schaltet, aber kein zugehöriges Bild	Falsche Einkabel-Frequenz	Menü-Einstellungen aller angeschlossenen Receiver prüfen.Auf eindeutige Frequenzvergabe achten

Technische Daten

Typ EXR 1541 EXR 2541
Bestell-Nr. 20510048 20510049
Teilnehmeranschlüsse 1 x 4 1 x 4
Eingänge 1 x terrestrisch 4 x Sat-ZF 1 x terrestrisch 4 x Sat-ZF
Frequenzbereich MHz 5-862 950-2150 5-862 950-2150
Durchgangsdämpfung dB -- 2,5		1,5
Anschlussdämpfung (terrestrisch)		dB	1	-	7	-
Verstärkung zum Teilnehmeranschluss (SAT) ^1)		dB	-	-1 → 3	-	-1 → 3
Entkopplung horiz./vert.		dB	-	30	-	30
Entkopplung Stamm		dB -- -	40
Betriebspegel		dBμV	-	85	-	85
Teilnehmer-Frequenz/SCR-Adresse	Receiver 1	MHz	1284/0		1284/0
	Receiver 2		1400/1		1400/1
	Receiver 3		1516/2		1516/2
	Receiver 4		1632/3		1632/3
Zul. Versorgungsspannung am Teilnehmer-Ausgang		V	10-14		10-14
Max. Stromaufnahme Multischalter bei 14 V		mA	110		110
Max. Fernspeisestrom ^2)		mA	650		-
Max. Fernspeisestrom pro Stamm		mA	-		1000
Zulässige Umgebungstemperatur		°C	-20 bis +55		-20 bis +55
Anschlüsse			F-Connectoren		F-Connectoren
Abmessungen		mm	112 x 148 x 44		112 x 148 x 44
Verpackungs-Einheit/Gewicht		St./kg	1 (10)/0,45 (inkl. NCF 18)		1 (10)/0,31

^1) Frequenzabhängige Dämpfung/Verstärkung (Preemphasis); zusätzlich SCR 0: -1 dB, SCR 3: +2 dB
2) Über Eingang horizontal low

Technische Daten Netzteil NCF 18 (nur bei EXR 1541)

Typ		NCF 18
Bestell-Nr.		20510046
Eingangsnennspannung	V~	220-230 (50/60 Hz)
Eingangsnennleistung bei 10-/150-/650-mA-Last	W	1,6/4,7/14,5
Spannung sekundär (kurzschlussfest)	V ---	18
Nennstrom sekundär	mA ---	Max. 650
Schutzklasse/Schutzart		II (schutzisoliert)/IP 30
Zulässige Umgebungstemperatur	°C	-20 bis +55
DC-Anschluss		F-Connector
Abmessungen	mm	55 x 80 x 75

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

936.4145/-/ZWT/0111/d - Technische Änderungen vorbehalten!
