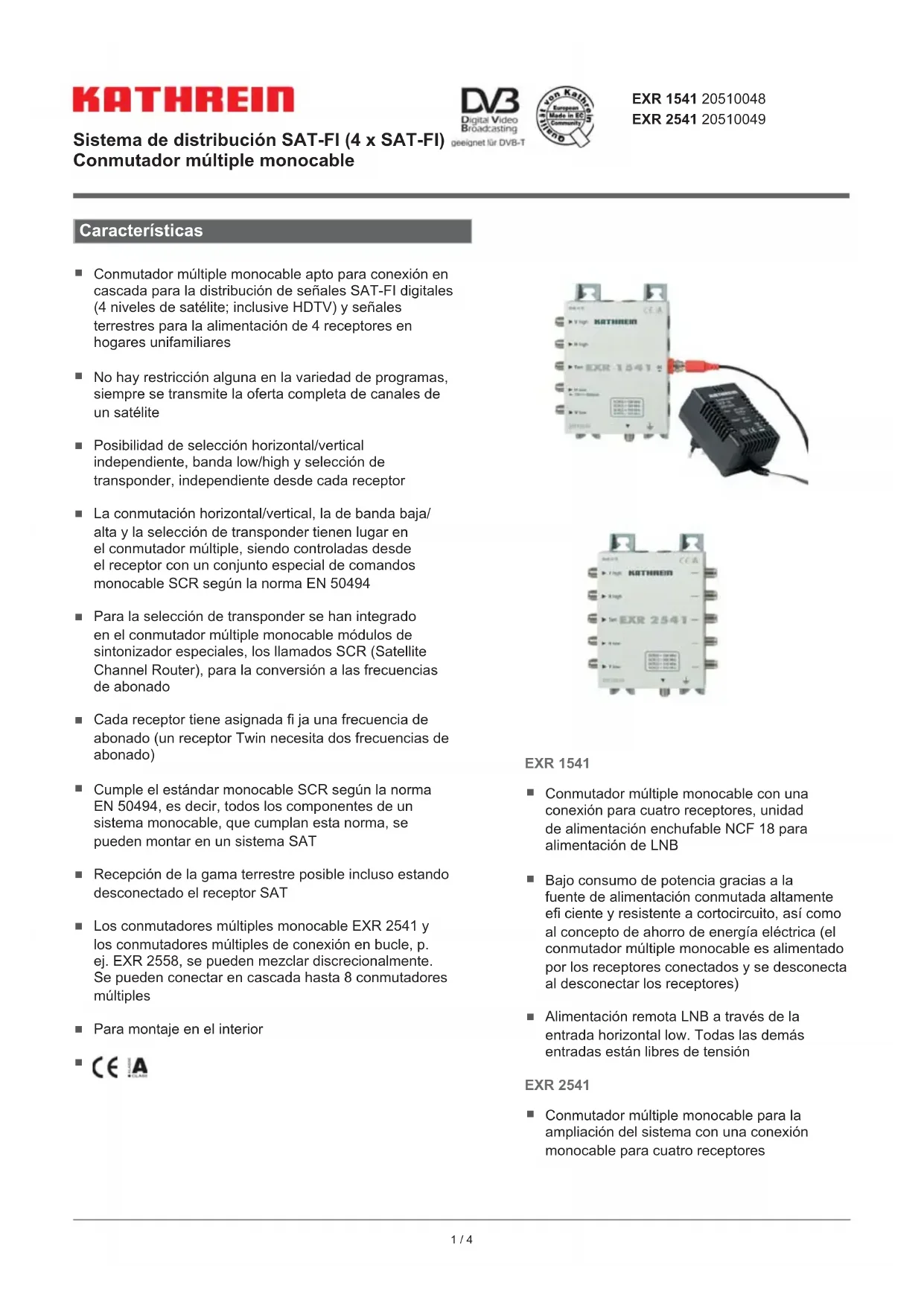

MANUAL DE USUARIO EXR 2541 KATHREIN

• Conmutador múltiple monocable apto para conexión en cascada para la distribución de señales SAT-FI digitales (4 niveles de satélite; inclusive HDTV) y señales terrestres para la alimentación de 4 receptores en hogares unifamiliares
  No hay restricción alguna en la variedad de programas, siempre se transmite la oferta completa de canales de un satélite
  ■ Posibilidad de selección horizontal/vertical independiente, banda low/high y selección de transponder, independiente desde cada receptor
  La conmutación horizontal/vertical, la de banda baja/ alta y la selección de transponder tienen lugar en el conmutador múltiple, siendo controladas desde el receptor con un conjunto especial de comandos monocable SCR según la norma EN 50494
  Para la selección de transponder se han integrado en el conmutador múltiple monocable módulos de sintonizador especiales, los llamados SCR (Satellite Channel Router), para la conversión a las frecuencias de abonado
• Cada receptor tiene asignada fi ja una frecuencia de abonado (un receptor Twin necesita dos frecuencias de abonado)
  Cumple el estándar monocable SCR según la norma EN 50494, es decir, todos los componentes de un sistema monocable, que cumplan esta norma, se pueden montar en un sistema SAT
  ■ Recepción de la gama terrestre posible incluso estando desconectado el receptor SAT
  ■ Los conmutadores múltiples monocable EXR 2541 y los conmutadores múltiples de conexión en bucle, p. ej. EXR 2558, se pueden mezclar discrecionalmente. Se pueden conectar en cascada hasta 8 conmutadores múltiples
  ■ Para montaje en el interior
  CE A

KATHMEM ExR 1041 V2 High V3 Low V4 Low V5 Low V6 Low V7 Low V8 Low V9 Low V10 Low V11 Low V12 Low V13 Low V14 Low V15 Low V16 Low V17 Low V18 Low V19 Low V20 Low V21 Low V22 Low V23 Low V24 Low V25 Low V26 Low V27 Low V28 Low V29 Low V30 Low V31 Low V32 Low V33 Low V34 Low V35 Low V36 Low V37 Low V38 Low V39 Low V40 Low V41 Low V42 Low V43 Low V44 Low V45 Low V46 Low V47 Low V48 Low V49 Low V50 Low V51 Low V52 Low V53 Low V54 Low V55 Low V56 Low V57 Low V58 Low V59 Low V60 Low V61 Low V62 Low V63 Low V64 Low V65 Low V66 Low V67 Low V68 Low V69 Low V70 Low V71 Low V72 Low V73 Low V74 Low V75 Low V76 Low V77 Low V78 Low V79 Low V80 Low V81 Low V82 Low V83 Low V84 Low V85 Low V86 Low V87 Low V88 Low V89 Low V90 Low V91 Low V92 Low V93 Low V94 Low V95 Low V96 Low V97 Low V98 Low V99 Low

■ Conmutador múltiple monocable con una conexión para cuatro receptores, unidad de alimentación enchufable NCF 18 para alimentación de LNB
Bajo consumo de potencia gracias a la fuente de alimentación conmutada altamente efi ciente y resistente a cortocircuito, así como al concepto de ahorro de energía eléctrica (el conmutador múltiple monocable es alimentado por los receptores conectados y se desconecta al desconectar los receptores)
- Alimentación remota LNB a través de la entrada horizontal low. Todas las demás entradas están libres de tensión

EXR 2541

■ Conmutador múltiple monocable para la ampliación del sistema con una conexión monocable para cuatro receptores

Montaje e instrucciones de seguridad

• Los equipos descritos sirven exclusivamente para instalar sistemas de recepción de satélite.
• Cualquier otro uso o el incumplimiento de estas instrucciones de uso tendrán como consecuencia la pérdida de la garantía.
• Los equipos sólo deben montarse en interiores secos. No deben montarse sobre o junto a materiales fácilmente infl amables.
• Los equipos deben proveerse de un cable de compensación de potencial (Cu, mínimo 4 mm2).
• Deben tenerse en cuenta las disposiciones de seguridad de las normas respectivas actuales EN 60728-11 y EN 60065
• Medios de fi jación: Tornillos para madera, máx. ∅: 4,5 mm
• Clavija de conexión: Conector de HF de 75 Ω (serie F) según la norma EN 61169-24.
• Como unidad de alimentación enchufable para la EXR 1541 está permitida exclusivamente la NCF 18 para satisfacer los requerimientos de la directiva de compatibilidad electromagnética.
• Las conexiones HF que no se utilizan deben cerrarse con resistencias de 75 Ω (p. ej., EMK 03).

Equipo conductor de corriente NCF 18

• ¡No abrir ni manipular el equipo!
• Al realizar trabajos en la instalación, desenchufar siempre la fuente de alimentación de la toma de corriente.
• Cerciorarse de que hay suficiente espacio. Hacia todos los lados, como mínimo, 5 cm!
• El equipo no se debe montar en el techo
• Es necesario que haya circulación libre de aire para el enfriamiento del aparato. ¡Peligro de sobrecalentamiento!
• Temperatura ambiente permitida -20 hasta +55°C°C

Atención:

• No se debe colocar sobre la fuente de alimentación ningún objeto que contenga líquido.
• La fuente de alimentación no debe entrar en contacto con gotas ni salpicaduras de agua.
• El equipo debe desenchufarse de la toma de corriente para separarlo de la red y, por tanto, debe ser accesible sin difi cultades.

- En caso de conductores interiores del cable de diámetro superior a 1,2 mm o bien si existe rebaba, pueden resultar destruidos los conectores hembra de los aparatos.

Rebase máx. 2 mm Par de apriete máx. 3 Nm (peligro de sobregiro) Diámetro 0,6-1,2 mm sin rebabas

Notas

• Hay que prestar especial atención a que cada frecuencia disponible en la salida del conmutador múltiple se asigne una sola vez, ya que en caso contrario los receptores interfieren entre sí.
• La asignación de las frecuencias se efectúa en el menú de configuración del receptor.
• En función del tipo se puede efectuar manual o automáticamente.
• Se recomienda asignar las cajas de enchufe con las longitudes de conexión más cortas a las frecuencias superiores.
• El sistema está dimensionado por definición de manera que los equipos monocable se alimenten con 14 V DC.
• Para la transmisión de las señales de control similares a DiSEqC™ la alimentación se cambia de 18 V brevemente a 18 V DC. Una alimentación permanente de 18 V bloquearía el sistema. Por esta razón se recomienda el uso de las cajas de enchufe ESU 33/34, que están dotadas de desconexión electrónica.
• Los receptores conectados deben estar diseñados para el funcionamiento monocable según la norma EN 50494.

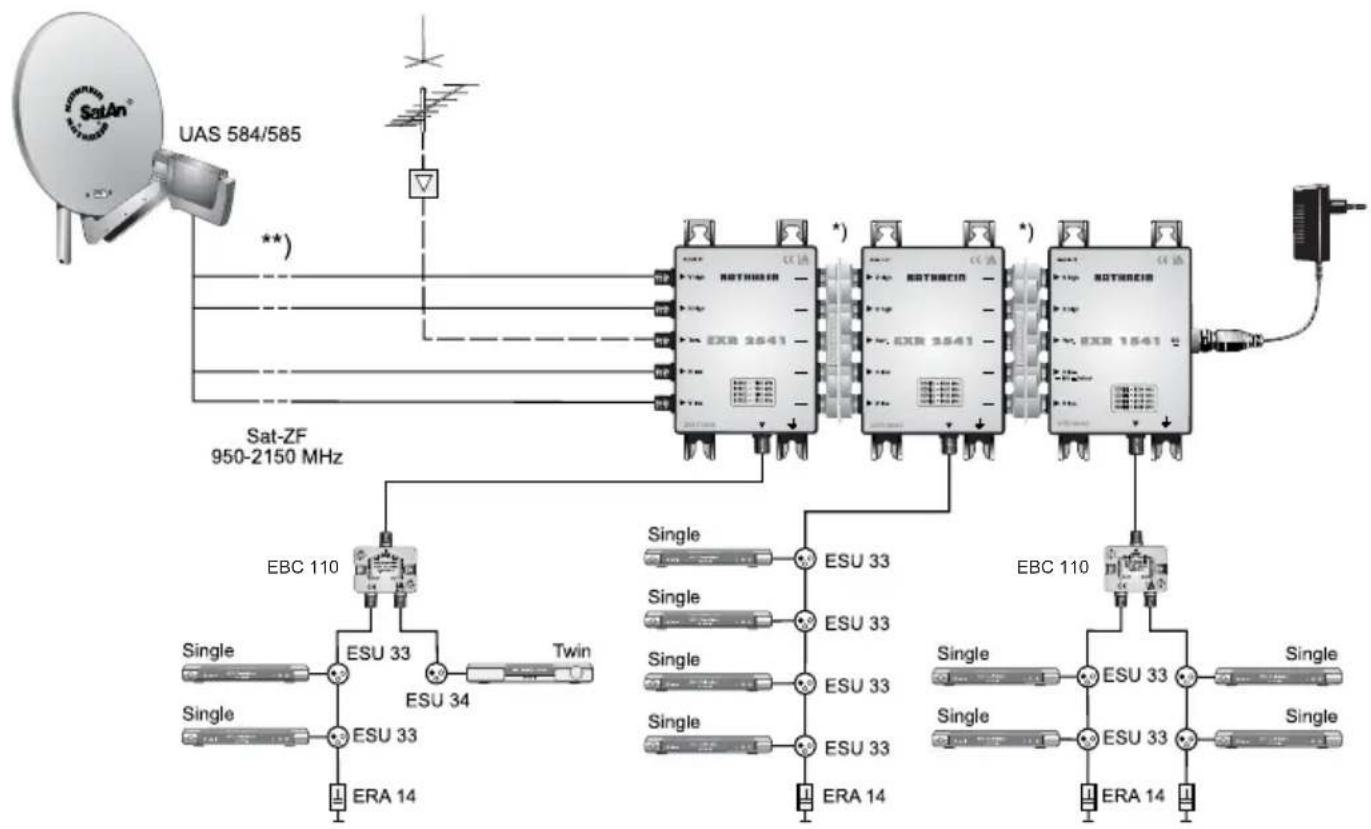

Ejemplo de una instalación (representación simbólica)

4 conexiones por vivienda
*) EMU 250 (conector de 5 conexiones), BN 20510044 disponible como opción No se incluye en el suministro de EXR 1541/2541
**) Protección contra sobretensión KAZ 11/KAZ 12

Comandos monocable SCR para diversos canales

Canal BBC EINS EXTRA PRO 7 QVC
Nivel de SAT-FI Vertical	low Horizontal low Horizontal high Vertical high
	1847 MHz 994 MHz 1945 MHz 1952 MHz
	E0 10 5A ... E0 10 5A ... E0 10 5A ... E0 10 5A ...
SCR 0 (1284 MHz) 01	B1 08 DB 0D CA 05 CB
SCR 1 (1400 MHz)	21 CE 28 F8	2D E7 25 E8
SCR 2 (1516 MHz)	41 EB 49 15 4E 04	46 05
SCR 3 (1632 MHz)	62 08	69 32	6E 21	66 22

Edición: Dec de 2010 Para los canales indicados es válido: SR-FEC 22000-5/6

Posibles causas de fallos y eliminación de los fallos

Problema	Posible causa	Eliminación del fallo
El conmutador múltiple no conmuta	Señal de control faltante o incorrecta del receptor	Cerciorarse de que no haya ningún cortocircuito en la conexión del receptor al conmutador múltiple. Comprobar los ajustes del menú del receptor (modo monocable).La tensión de servicio en la salida del receptor no debe superar los 14 V
El conmutador múltiple conmuta, pero no hay ninguna imagen correspondiente	Frecuencia monocable incorrecta	Comprobar los ajustes del menú de todos los receptores conectados. Cerciorarse de que la asignación de frecuencia sea inequívoca

Datos técnicos

Tipo EXR 1541 EXR 2541
Ref. 20510048 20510049
Conexiones de usuarios (abonados) 1 x 4 1 x 4
Entradas 1 x terrestre 4 x SAT-FI 1 x terrestre 4 x SAT-F
Gama de frecuencia MHz 5-862 950-2150 5-862 950-2150
Pérdida de transmisión dB - - 2,5		1,5
Atenuación de la conexión (terrestre)		dB	1	-	7	-
Amplifi cación para conexión de abonado (SAT) ^1		dB	-	-1 → 3	-	-1 → 3
Desacoplamiento horiz./vert.		dB	-	30	-	30
Desacoplamiento de la línea principal dB - - -		40
Nivel de servicio		dBμV	-	85	-	85
Frecuencia de abonado/dirección SCR	Receptor 1	MHz	1284/0		1284/0
	Receptor 2		1400/1		1400/1
	Receptor 3		1516/2		1516/2
	Receptor 4		1632/3		1632/3
Tensión de alimentación admisible en la salida de abonado		V	10-14		10-14
Consumo de corriente máximo del conmutador múltiple a 14 V		mA	110		110
Corriente de alimentación remota máx. ^2)		mA	650		-
Corriente de alimentación remota máxima por línea principal		mA	-		1000
Temperatura ambiente admisible		°C -20	a +55	-20	a +55
Conexiones			Conectores F		Conectores F
Medidas		mm	112 x 148 x 44		112 x 148 x 44
Unidad de embalaje/peso		piezas/kg	1 (10)/0,45 (incl. NCF 18)		1 (10)/0,31

1) Atenuación/amplificación en función de la frecuencia (preacentuación): adicionalmente SCR 0: -1 dB, SCR 3: +2 dB
2) A través de entrada horizontal low

Datos técnicos de la fuente de alimentación NCF 18 (sólo con EXR 1541)

Tipo		NCF 18
Ref.		20510046
Tensión nominal de entrada	V~	220-230 (50/60 Hz)
Potencia nominal de entrada con 10/150/650 mA de carga	W	1,6/4,7/14,5
Tensión secundaria (resistente a cortocircuito)	V--	18
Corriente nominal secundaria	mA---	máx. 650
Clase de protección/tipo de protección		II (aislamiento protección)/IP 30
Temperatura ambiente admisible	°C	-20 a +55
Conexión CC		Conector F
Medidas	mm	55 x 80 x 75

Los aparatos electrónicos no se deben tirar a la basura doméstica. Según la directiva 2002/96/CE del PAR-LAMENTO EUROPEO y del CONSEJO del 27 de enero de 2003, relativa a aparatos eléctricos y electrónicos usados, se tienen que eliminar correctamente como residuos. Una vez termine la vida útil de este aparato, entreguelo en los puntos de recogida públicos previstos al efecto, para su gestión como residuo.

936.4145/-/ZWT/0111/esp - Reservado el derecho de modificaciones técnicas
