MANUAL DE USUARIO EXR 2558 KATHREIN

• Conmutadores multiples aptos para connexion en cascada para la distribución de quatre niveles Sat y senales terrestres entrechosoresceptores
• Se requiere solo un conductor de bajada por receptor (dos conductores de bajada para los receptores Twin)
• Posibilitad independiente de seleccion de horizontal/vertical, low/high, desde cada receptor
• Conmutación via cable coaxial con 14/18 V y Frequencia de senal de 0/22 kHz
• Amplifi coder integrado para atenuaciones de conexión reducidas en el área de satélites
• Preacentuación integra para la corrección de la atenuación del cable
• Es possible recibir la gama terrestre incluso estando desconectado el receptor de satélite
• Área terrestre: 5-862 MHz, pasiva
• Alto grado de desacoplamente entre las salidas
• Posibiliad de alimentacion remota a工程技术 de las entradas horizontales low. Todas las demas entradas estan libres de tension (esto permite el functionamento con UAS 485/585)
• Para el montaje en el interior

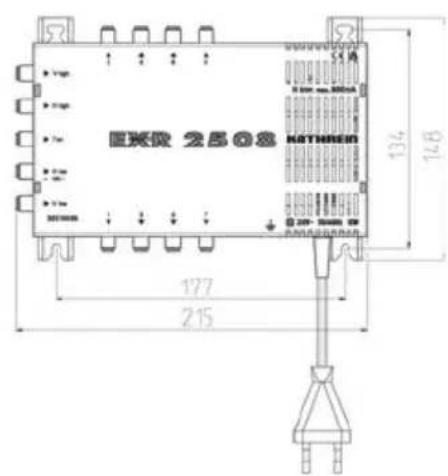

EXR 2508

• Conmutador multiple para 8 conexiones, con unidad de alimentacion integra
• Poco consumo de potencia gracias a unaunidad de alimentación conmutada altoamente eficiente a prueba de cortocircuitos
• Ampliable con EXR 2554/2558

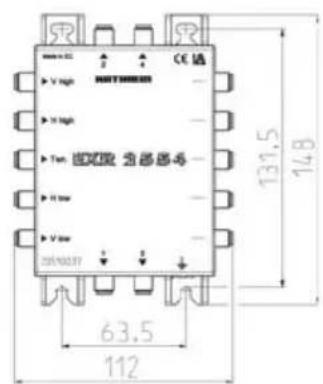

EXR 2554

• Paso de conmutador multiple para la amplisión de la instalación con cuatro conexiones respectivamente
• Se pueda conectar en cascada hasta 8 EXR 2554/2558

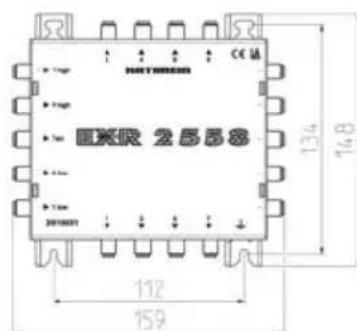

EXR 2558

• Paso de conmutador multiple para la amplisión de la instalación con ocho conexiones respectivamente
• Se pueda conectar en cascada hasta 8 EXR 2554/2558

Datos&Tecnicos

Tipo EXR 2508 EXR 2554 EXR 2558
Ref. 20510030 20510037 20510031
Conexiones de sistemas 8 4 8
Entradas 1 x terr. 4 x Sat-FI 1 x terr. 4 x Sat-FI 1 x terr.	4 x Sat-FI
Gamas de Frequencia MHz 5-862 950-2150 5-862 950-2150 5-862 950-2150	150 5-862 950-2150
Pérdida de transmisión	dB	-	-	3,5	1,0 → 2,51)	3,5	1,0 → 2,51)
Atenuación de la conexión1)	dB	15 → 17	5 → 0	18 → 20	5 → 0	18 → 20	5 → 0
Desacoplamente horiz./vert.	dB	-	25	-	25	-	25
Desacoplamente de sistemas	dB	40	25	40	25	40	25
Desacoplamente de la linea principal	dB	-	-	-	40	-	40
Nivel de salute max.2)	dBμV	-	110	-	109	-	109
Control entrada./horiz.	V	12-14,5/16-19
Control banda Low/High	kHz	0/22
Consumo de corriente/abonado	mA 20
Tensión nominal de entrada	V	230		-		-
Margon de tensión de entrada admisable	V	198-253		-		-
Potencia nominal de entrada (800/150/0 mA de energia)	W	18/4,7/1,7		-		-
Tensión secundaria3)	V	18		-		-
Corrente alimentación remota max. total3)	mA	800		-		-
Corrente de alim. remota max. admissible por linea principal	mA	-		1000		1000
Clase protección/tipo protección		II (aislamento protección)/IP 30		IP 30		IP 30
Temperatura ambiente admisable	°C	- 20 a + 55		- 20 a + 55		- 20 a + 55
Conexiones		Conectores F		Conectores F		Conectores F

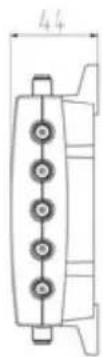

Medidas (an x al x prof)	mm	215 x 148 x 43		112 x 148 x 43		159 x 148 x 43
Unidad de embalaje/peso	piezas/kg	1 (10)/0,65		1 (10)/0,xx		1 (10)/0,45

1)Atenuación en función de la Frequencia
2SAT segun EN 60728-3, 35-dB-IMA
3)A través de entrada horizontal low

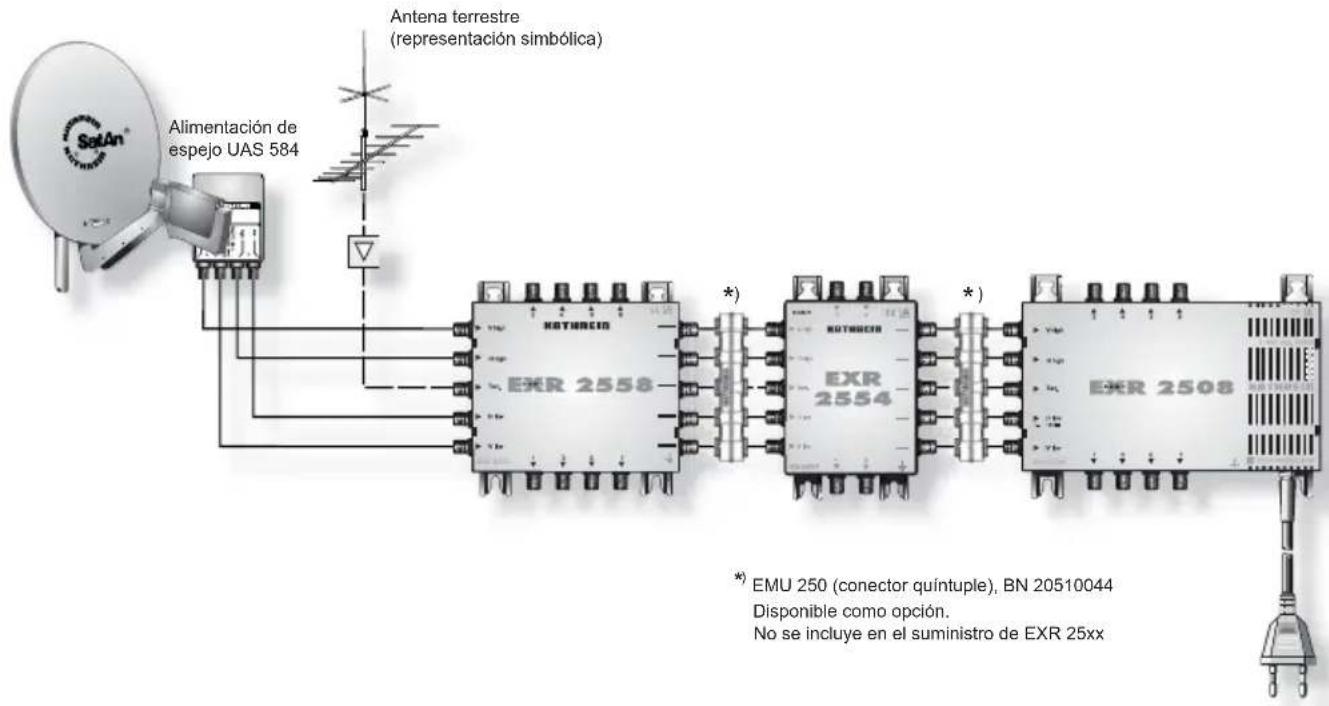

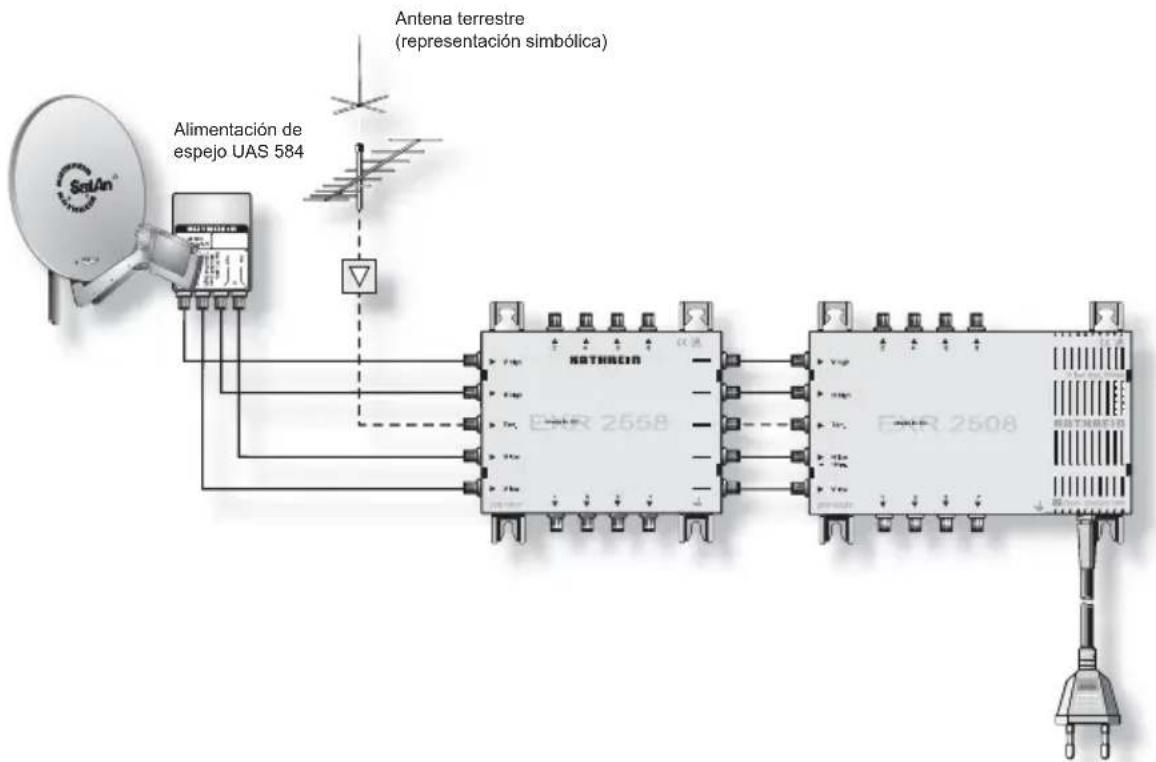

Ejempio de una instalacion

Montaje e instrucciones de seguridad

• Los equipos descritos sirven exclusivamente para instalar sistemas de recepcion de satélite.
• Cualquier otherwise o el incumplimiento de estas instruetiones de uso tendrán como consecuencia la perdida de la garantía.
• Los equipos solo deben montarse en interiores secos. No deben montarse sobre o jusqu'à materiales fácilmente infl amables.
• Los equipos deben provearse de un cable de compensacion de potencial (Cu, minimo 4 mm²).
• Deben tenerse en cuenta las disponeciones de seguridad de las normas respectivas actuales EN 60728-11 y EN 60065
  Medios de fiación: Tornillos para madera, max. Ø: 4,5 mm
• Clavija de conexión: Conector de HF 75 Ω (serie F) según EN 61169-24.
  Las calidas de usuario que no se utilizean deben cerrarse con resistencias de 75Ω (p.ej., EMK 03).

Aparato conductor de corriente electrica EXR 2508

• NoAbrirni manipularele equipo!
  Alrealizartrabajos en la instalacion,desenchufarsiempreelconectorredela toma de corriente!
• Cerciorarse de que hay suficiente espacio! Como微量元素, 5 cm!
• El aparato no se debe montar en el techo.
• Es necessario que haya circulación libre de aire para el enfiambre del aparato. Peligro de recalentamento!
• Temperatura ambiente permitida -20 hasta +55^

Atencion:

• No se debe colocar sobre la fuente de alimentacion ningún objeto que contenga liquido.
• La fuente de alimentación no debe entrada en contacto con gotas ni rocio de agua.
• Se debe poder acceder libremente al conector de red, y este debe poder'utilizarse sin problemas.
• El aparato solo se pueda desconectar de la red electrica desenchufando el conector de red. Se debe poder acceder porarlo sin problemas al conector de red.

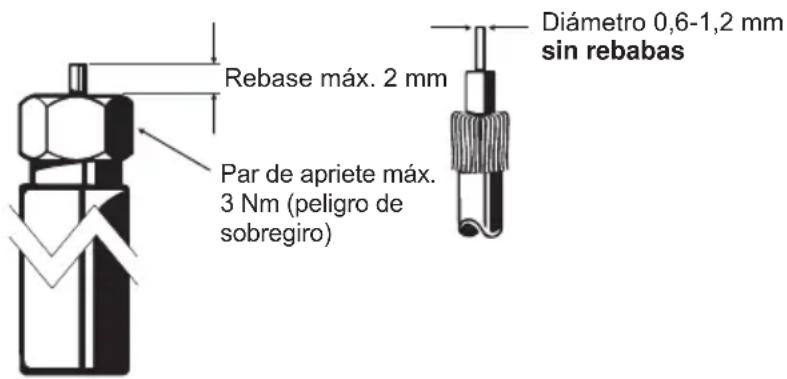

• En caso de conductores interiores del cable de diametro superior a 1,2 mm o bien si existe rebaba, pueda resultar destruidos los conectores hembra de los aparatos.

Los aparatos electrónicos no se deben tirar a la basura domestica. Según la directiva 2002/96/CE del PARLAMENTO EUROPEO Y DEL CONSEJO del 27 de enero de 2003, relativa a aparatos electricos y electrónicos usados, seienen que eliminar correctamente como residuos.

Una vez termine la vida uyil de este aparato, entreguelo en los+puntos de recogida publicos previstos al efecto para su gestion como residuo.
