Marque	Kathrein
Modèle	EXR 2558
Type de produit	Commutateur multiple satellite (multiswitch) pour distribution de signaux satellite et terrestre
Nombre de sorties abonnés	8 raccordements
Entrées	1 terrestre (5-862 MHz passive) + 4 satellite FI (950-2150 MHz)
Plages de fréquences	Terrestre : 5-862 MHz ; Satellite : 950-2150 MHz
Affaiblissement de transmission (satellite)	3,5 dB
Atténuation de raccordement (satellite)	18 à 20 dB (selon fréquence)
Découplage horizontal/vertical	25 dB
Découplage entre abonnés	40 dB (terrestre), 25 dB (satellite)
Niveau de sortie max.	109 dBµV
Commande de polarisation et bande	12-14,5 V (vertical) / 16-19 V (horizontal) ; 0/22 kHz
Consommation par abonné	20 mA (alimenté via le câble coaxial)
Température de fonctionnement	-20 à +55 °C

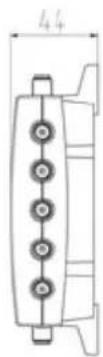

Dimensions (L x H x P)	159 x 148 x 43 mm
Poids	0,45 kg
Raccordements	Connecteurs F 75 Ω (série F selon EN 61169-24)
Alimentation	Via l’entrée horizontale basse (téléalimentation depuis l’unité principale EXR 2508) ; pas d’alimentation intégrée
Montage	Intérieur uniquement
Protection	IP 30 (double isolation)
Entretien	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Respecter les normes EN 60728-11 et EN 60065. Ne pas ouvrir l’appareil. Assurer une ventilation minimale de 5 cm autour. Débrancher avant toute intervention.
Pièces détachées et réparabilité	Non réparable par l’utilisateur. Contacter le SAV Kathrein pour toute réparation. Éliminer selon la directive DEEE.
Informations générales	Commutateur multiple passif conçu pour l’extension d’installations existantes. Peut être cascadé jusqu’à 8 unités EXR 2554/2558.

FOIRE AUX QUESTIONS - EXR 2558 KATHREIN

Combien de récepteurs puis-je connecter à l'EXR 2558 ?

L'EXR 2558 dispose de 8 sorties abonnés permettant de connecter jusqu'à 8 récepteurs ou décodeurs satellite indépendants. Pour des récepteurs Twin (double tuner), deux sorties sont nécessaires.

Puis-je utiliser l'EXR 2558 avec un décodeur satellite standard ?

Oui, l'EXR 2558 est compatible avec la plupart des décodeurs satellite utilisant une commutation par 14/18 V et 0/22 kHz. Le décodeur alimente le multiswitch via le câble coaxial.

L'EXR 2558 nécessite-t-il une alimentation électrique ?

Non, l'EXR 2558 est un multiswitch passif. Il est alimenté par le courant de téléalimentation (20 mA par abonné) provenant de l'unité principale EXR 2508 ou directement du récepteur via l'entrée horizontale basse.

Quelle est la différence entre l'EXR 2558 et l'EXR 2508 ?

L'EXR 2508 est un multiswitch actif avec 8 sorties et bloc d'alimentation intégré (230 V). L'EXR 2558 est un multiswitch passif (sans alimentation) conçu pour extension en cascade, offrant également 8 sorties mais nécessitant une alimentation externe via la ligne.

Puis-je cascader plusieurs EXR 2558 ?

Oui, jusqu'à 8 unités EXR 2554 ou EXR 2558 peuvent être mises en cascade. Cela permet d'augmenter le nombre total de raccordements abonnés dans l'installation.

Comment raccorder les câbles sur l'EXR 2558 ?

Utilisez des connecteurs F 75 Ω (selon EN 61169-24). Raccordez les câbles provenant de la parabole (ou du multiswitch principal) aux entrées (1 terrestre, 4 satellite). Les sorties abonnés se connectent aux récepteurs. Veillez à ce que le conducteur interne ne dépasse pas 1,2 mm de diamètre.

Que faire si je n'obtiens pas de signal sur une sortie ?

Vérifiez que le récepteur alimente correctement la sortie (tension 12-19 V). Assurez-vous que les sorties inutilisées sont chargées par une résistance de 75 Ω (par ex. EMK 03). Contrôlez aussi les connexions et l'absence de court-circuit.

L'EXR 2558 supporte-t-il le 4K ou le Ultra HD ?

Oui, l'EXR 2558 transmet les signaux satellite dans la bande 950-2150 MHz et terrestre jusqu'à 862 MHz, ce qui est suffisant pour les signaux HD et Ultra HD (4K) standards. La qualité dépend de votre installation antenne.

Quelle est la fonction de l'entrée terrestre ?

L'entrée terrestre (5-862 MHz) permet de distribuer les signaux de la TNT (télévision numérique terrestre) en parallèle des signaux satellite. Elle est passive et fonctionne même lorsque le récepteur satellite est éteint.

Comment installer l'EXR 2558 en intérieur ?

Fixez l'appareil sur une surface plane non inflammable à l'aide de vis à bois (Ø max. 4,5 mm). Laissez un espace de ventilation d'au moins 5 cm autour de l'appareil. Ne pas installer au plafond. Respectez la température ambiante de -20 à +55 °C.

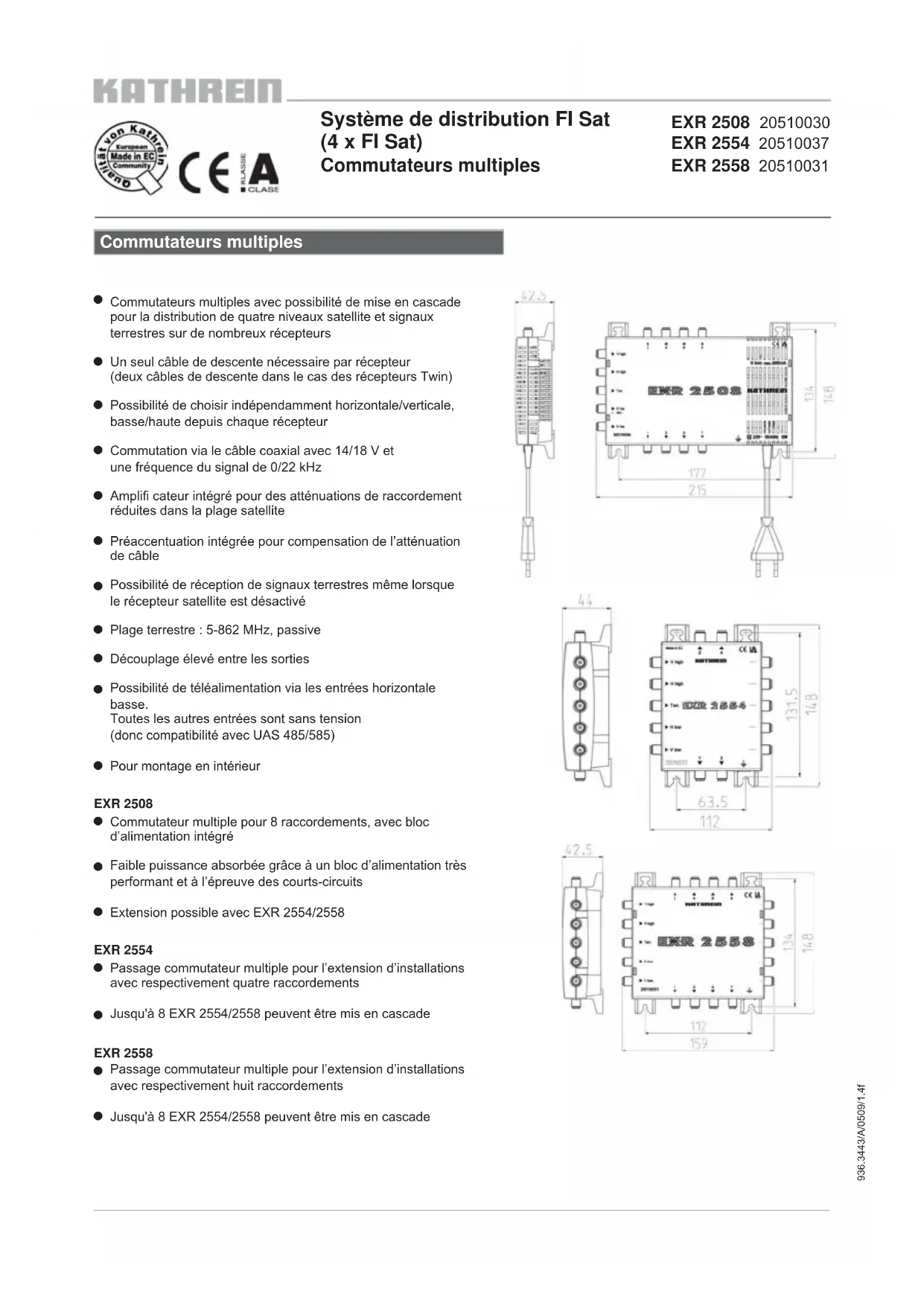

MODE D'EMPLOI EXR 2558 KATHREIN

Commutateurs multiples

• Commutateurs multiples avec possibilité de mise en cascade pour la distribution de quatre niveaux satellite et signaux terrestres sur de nombreux récepteurs
• Un seul cable de descente nécessaire par récepteur (deux cables de descente dans le cas des récepteurs Twin)
• Possibilité deCHOISIR independament horizontal/vertical,asse/haute depuis chaque recepteur
• Commutation via the cable coaxial with 14/18 V and one frequency du signal de 0 / 22kHz
• Amplifi cateur intégré pour des atténuations de raccordement réduites dans la plage satellite
• Préaccentuation intégrée pour compensation de l'atténuation de cable
• Possibilité de réception de signaux terrestres même lorsqu'le récepteur satellite est désactiver
• Plage terrestre : 5-862 MHz, passive
• Découplingélevé entre les sorties
• Possibilité de téléalimentation via les entrées horizontale basse.
  Toutes les autres entrées sont sans tension (donc compatibilité avec UAS 485/585)
  Pour montage en interieur

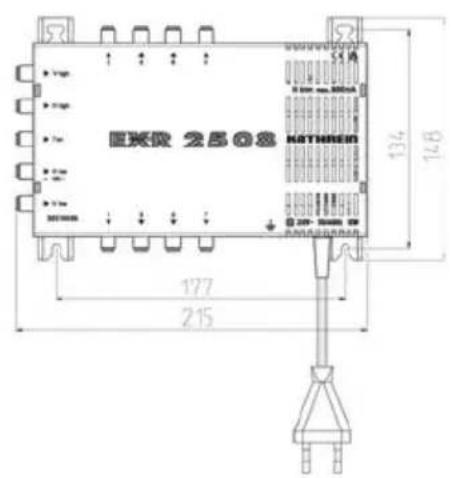

EXR 2508

• Commutateur multiple pour 8 raccordements, avec bloc d'alimentation intégré
• Faible puissance absorbée grâce à un bloc d'alimentation très performant et à l'épreuve des courts-circuits
• Extension possible avec EXR 2554/2558

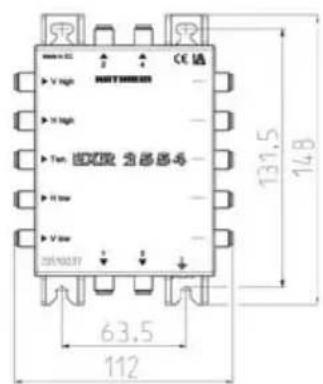

EXR 2554

Passage commutateur multiple pour l'extension d'installations avec respectivement quatre raccordements
- Jusqu'à 8 EXR 2554/2558 peuvent être mis en cascade

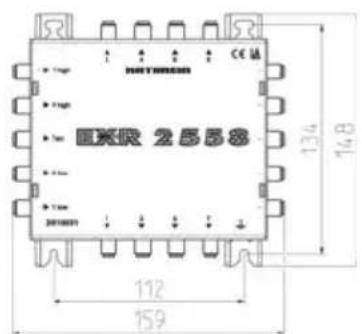

EXR 2558

Passage commutateur multiple pour l'extension d'installations avec respectivement huit raccordements
- Jusqu'à 8 EXR 2554/2558 peuvent être mis en cascade

\section*{Caracteristiques techniques}

Type EXR 2508 EXR 2554 EXR 2558
Référence 20510030 20510037 20510031
Raccordements d'abonnés 8 4 8
Entrées 1 x terr. 4 x FI Sat 1 x terr. 4 x FI Sat	1 x terr.	4 x FI Sat
Plages de fréquences MHz		5-862	95	0-2150	5-862	95	0-2150
Affaiblissemment de transmission dB - - 3,5	1,0 → 2,51					3,5	1,0 → 2,51)
Atténuation de raccordement1)	dB	15 → 17	5 → 0	18 → 20	5 → 0	18 → 20	5 → 0
Découplage horiz./vert.	dB	-	25	-	25	-	25
Découplage abonnés	dB	40	25	40	25	40	25
Découplage ligne principale	dB	-	-	-	40	-	40
Niveau de sortie max.2)	dBμV	-	110	-	109	-	109
Commande entrée vert./horiz. V		12-14,5/16-19
Commande bandeasse/haute	kHz	0/22
Consommation/abonné	mA	20
Tension nominale d'entrée	V	230		-		-
Plage de tension d'entrée admissible	V	198-253		-		-
Puisance nominale d'entrée(charge 800/150/0 mA)	W 18	4,7/1,7		-		-
Tension secondaire3)	V	18		-		-
Courant de téléalimentation total max.3)	mA	800		-		-
Courant max. adm. de téléalimentation par ligne principale	mA	-		1000		1000
Classe/degré de protection		II (double isolation)/IP 30		IP 30		IP 30
Température ambiente adm.	°C	-20 à +55		-20 à +55		-20 à +55
Raccordements		Connecteurs F		Connecteurs F		Connecteurs F
Dimensions (I x h x p)	mm	215 x 148 x 43		112 x 148 x 43		159 x 148 x 43
Unité d'emballage/Poids	u./kg	1 (10)/0,65		1 (10)/0,xx		1 (10)/0,45

1 Attenuation en fonction de la fréquence
2SAT selon EN 60728-3, 35-dB-IMA
3Par entree horizontale basse

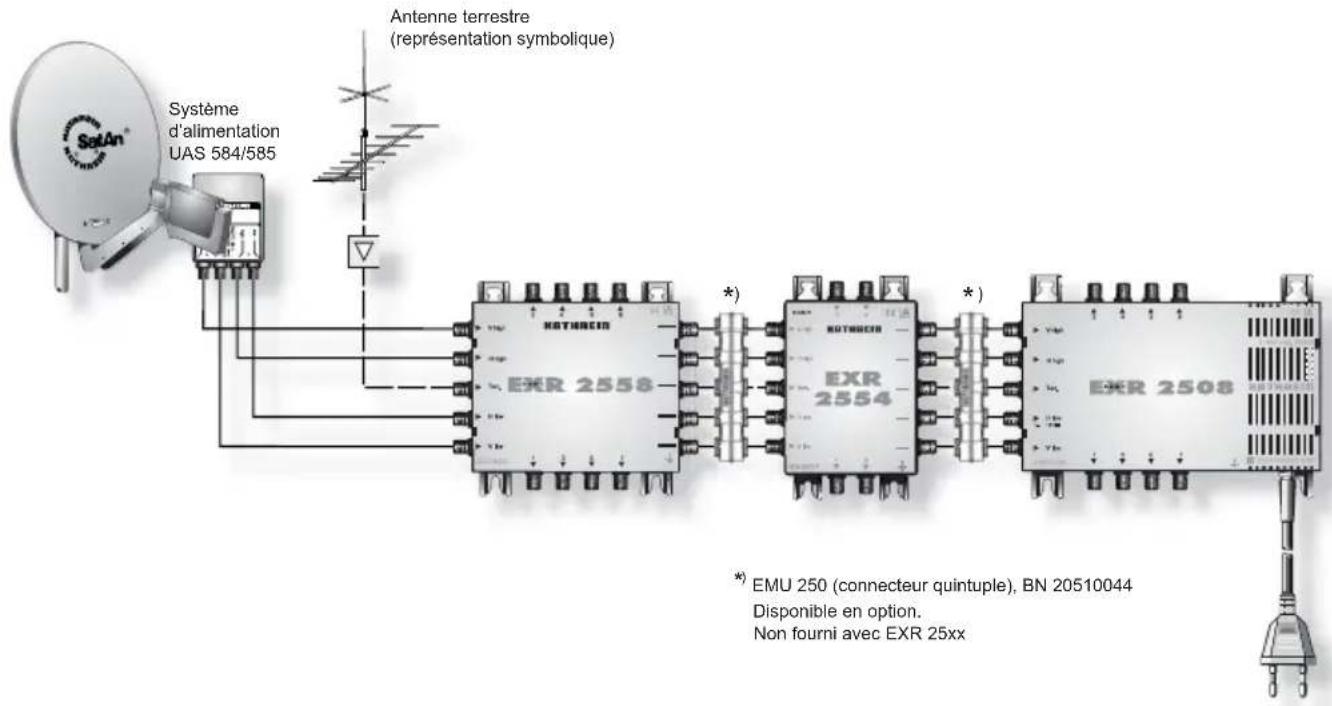

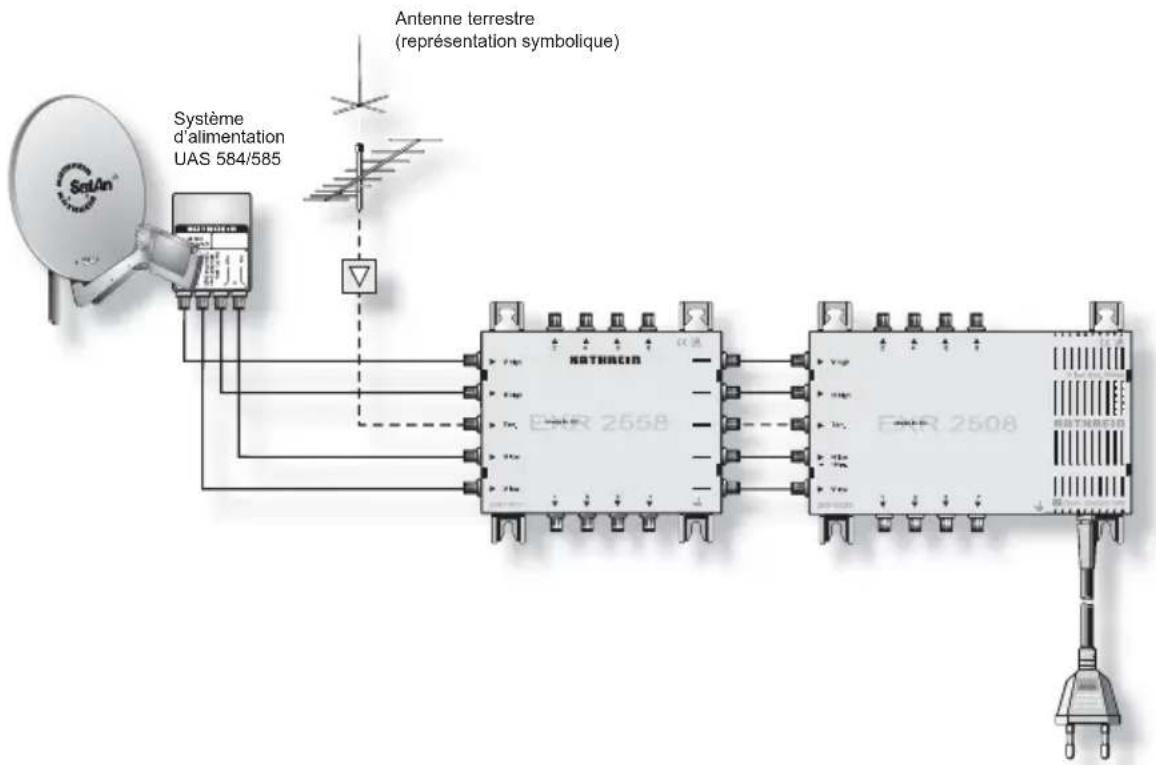

Exemple d'installation

Consignes de montage et de sécurité

• Les apparils décrits sont exclusivement destinés à l'installation d'équipements récepteurs satellite.
• Tout autre usage, de même que le non respect des générées consignes, entraînera l'annulation de la garantie.
• Les apparèils ne doivent être montés que dans des environnementés interieurs non humides. Ne pas les installerer sur ou à proximate de matérielaux facilement infl ammables.
• Les apparéils doivent être munis d'une ligne équipotentielle (Cu, au moins 4 mm²).
• Observer les consignes de sécurité des normes EN 60728-11 et EN 60065.
  Dispositifs de fi xation: vis à bois, 0 max.: 4,5 mm
• Connecteurs: connecteurs HF 75 Ω (série F) selon EN 61169-24.
• Les sorties abonnés inutilisées doivent être chargées par des résistances de 75 Ω (par ex. EMK 03).

Appareil sous tension EXR 2508

• Ne pas ouvrir ou manipuler l'appareil!
• Systématiquement débrancher la fiche secteur de la prise avant d'intervenir sur l'installation!
• Veiller à une ventilation ajusté! 5 cm min. sur chaque face!
  L'appareil ne doit pas etre fixe au plafond.
  L'evacuation de la chaleur de l'appareil suppose une circulation suffisante de l'air. Risque de surchauffe!
• Température ambiente admissible -20 à +55°C

Attention :

• Ne poser aucun objet contenant du liquide sur le bloc d'alimentation.
• Préserver l'appareil électrique des gouttes ou des projections d'eau.
• La fiche secteur doit rester facilement accessible.
• Ne débrancher l'appareil du secteur qu'en tirant sur la fiche secteur. La fi che secteur doit donc être facilement accessible.

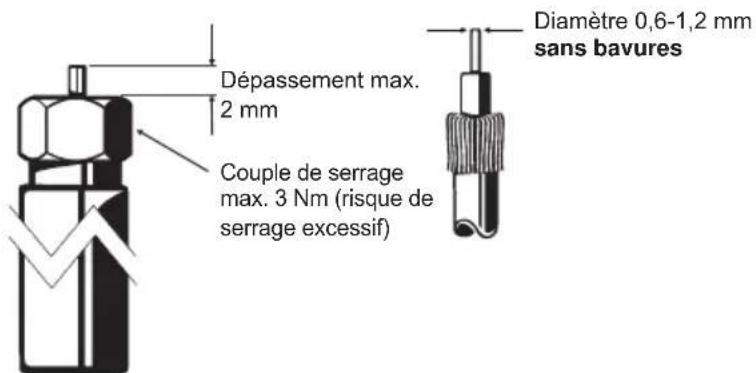

• Si le diamètre du conducteur interne est supérieur à 1,2 mm ou en présence d'ébarbures, les connecteurs fémelles de l'appareil sont susceptibles d'être endommages.

Les apparéils électroniques ne sont pas des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CEE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et electroniques, être éliminés comme il se doit.

Veuillez remetre cet apparéil, lorsqu'il sera hors d'usage, à un point de collecte officiel spécifique prévu à cet effet.
