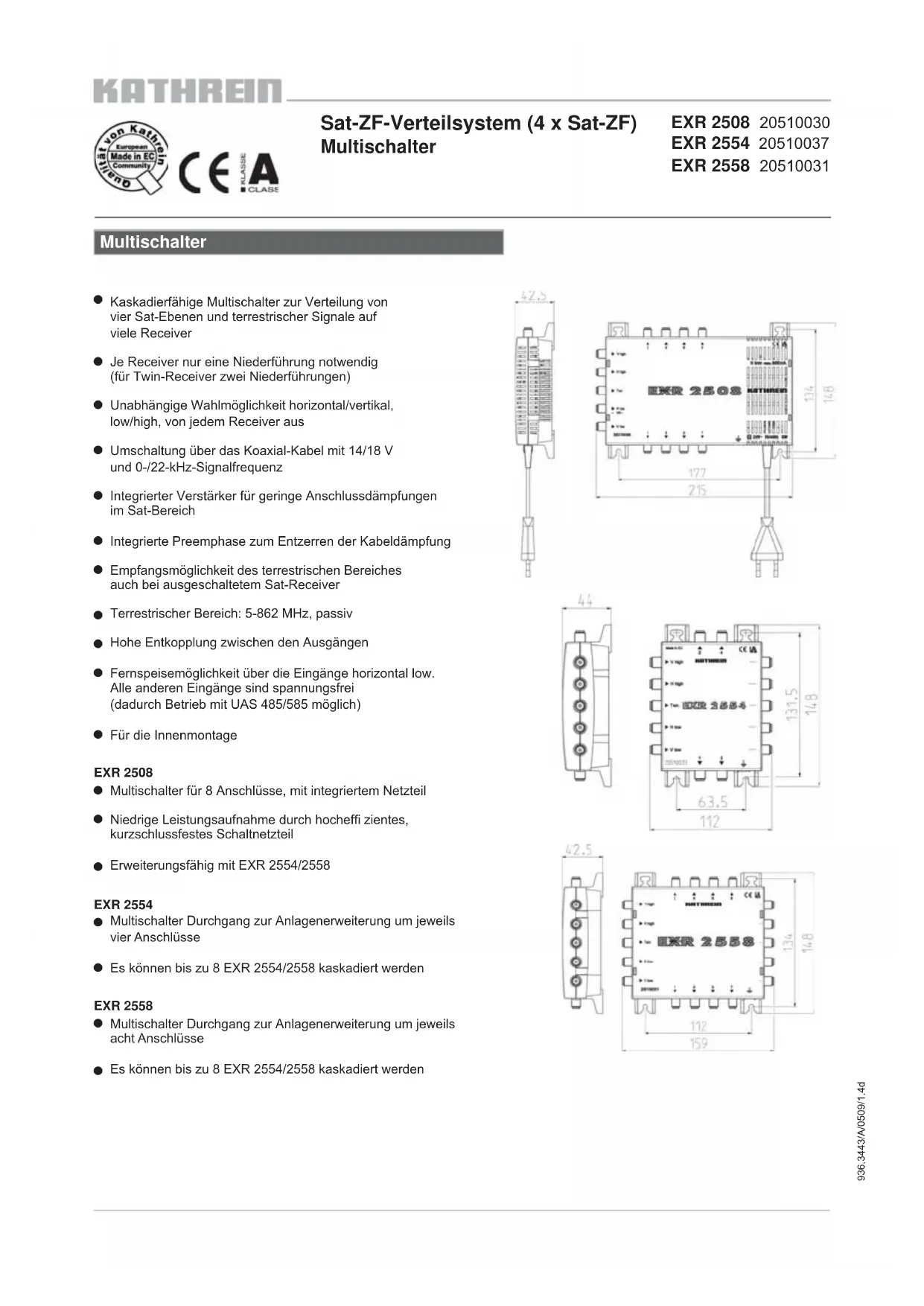

BEDIENUNGSANLEITUNG EXR 2558 KATHREIN
Kaskaderfähige Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf weitere Receiver
- Je Receiver nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)
Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high, von jedem Receiver aus
Umschaltung über das Koaxial-Kabel mit 14/18 V und 0-/22-kHz-Signalfrequency
- Integrierter Veränder für geringe Anschlussdampfungen im Sat-Bereich
Integrierte Preemphase zum Entzerren der Kabeldampfung
- Empfangsmöglichkeit des terrestrischen Bereiches auch bei ausgeschalteten Sat-Receiver
- Terrestrischer Bereich: 5-862 MHz, passiv
Hohe Entkopplung zwischen den Ausgangen
Fernspeisemöglichkeit über die Eingänge horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 485/585 möglich)
Fur die Innenmontage

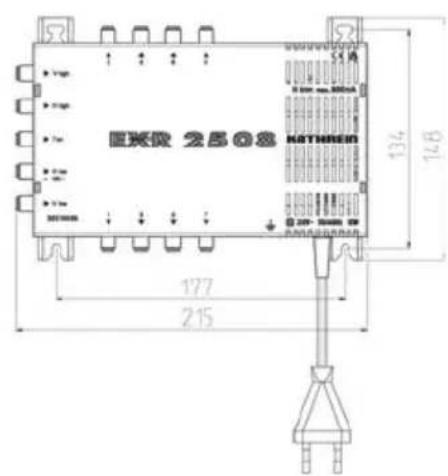

EXR 2508
- Multischalter für 8 Anschüsse, mit integriertem Netzeil
Niedrige Leistungsaufnahme durch hocheffi zIENTES, kurzschlussfestes Schaltnetzteil
Erweiterungsfähig mit EXR 2554/2558

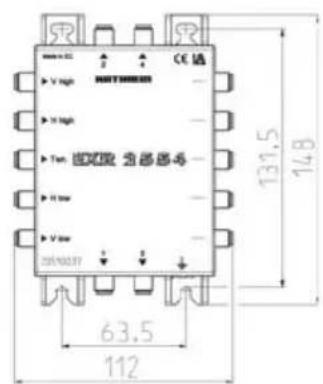

EXR 2554
- Multischalter Durchgang zur Anlagenerweiterung um jeweils vier Anschlüsse
Es konnen bis zu 8 EXR 2554/2558 kaskadiert werden

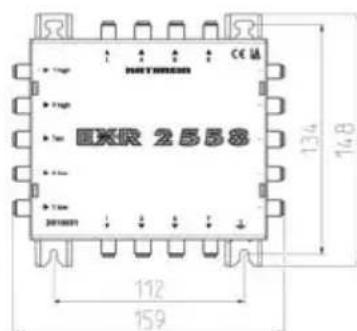

EXR 2558
- Multischalter Durchgang zur Anlagenerweiterung um jeweils acht Anschlüsse
- Es können bis zu 8 EXR 2554/2558 kaskadiert werden
Technische Daten
| Typ EXR 2508 EXR 2554 EXR 2558 | ||||||||
| Bestell-Nr. 20510030 20510037 20510031 | ||||||||
| Teilnehmeranschlüsse 8 4 8 | ||||||||
| Eingänge 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF | ||||||||
| Frequenzbereiche MHz 5-862 | 950 | 2150 | 5-362 | 950 | 2150 | 5-362 | 950 | 2150 |
| Durchgangsdämpfung | dB | - | - | 3,5 | 1,0 → 2,5 1) | 3,5 | 1,0 → 2,5 1) | |
| Anschlussdämpfung 1) | dB | 15 → 17 | 5 → 0 | 18 → 20 | 5 → 0 | 18 → 20 | 5 → 0 | |
| Entkopplung horiz./vert. | dB | - | 25 | - | 25 | - | 25 | |
| Entkopplung Teilnehmer | dB | 40 | 25 | 40 | 25 | 40 | 25 | |
| Entkopplung Stamm | dB | - | - | - | 40 | - | 40 | |
| Max. Ausgangspiegel 2) | dBμV | - | 110 | - | 109 | - | 109 | |
| Steuerung Eingang vert./horiz. | V | 12-14,5/16-19 | ||||||
| Steuerung Low-/High-Band | kHz | 0/22 | ||||||
| Stromaufnahme/Teilnehmer | mA | 20 | ||||||
| Eingangsnennspannung | V | 230 | - | - | ||||
| Zulässiger Eingangsspannungsbereich | V | 198-253 | - | - | ||||
| Eingangsnennleistung (800-/150-/0-mA-Last) | W | 18/4,7/1,7 | - | - | ||||
| Spannung sekundär 3) | V | 18 | - | - | ||||
| Max. Fernspeisestrom gesamt 3) | mA | 800 | - | - | ||||
| Max. zul. Fernspeisestrom pro Stamm | mA | - | 1000 | 1000 | ||||
| Schutzklasse/Schutzart | II (schutzisoliert)/IP 30 | IP 30 | IP 30 | |||||
| Zul. Umgebungstemperatur | °C | - 20 bis + 55 | - 20 bis + 55 | - 20 bis + 55 | ||||
| Anschlüsse | F-Connectoren | F-Connectoren | F-Connectoren | |||||

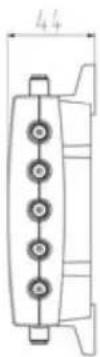

| Abmessungen (B x H x T) | mm | 215 x 148 x 43 | 112 x 148 x 43 | 159 x 148 x 43 | ||||
| Verpackungs-Einheit/Gewicht | St./kg | 1 (10)/0,65 | 1 (10)/0,xx | 1 (10)/0,45 | ||||
1)Frequenzabhängige Dämpfung
2SAT nach EN 60728-3, 35-dB-IMA
3)Uber Eingang horizontal low

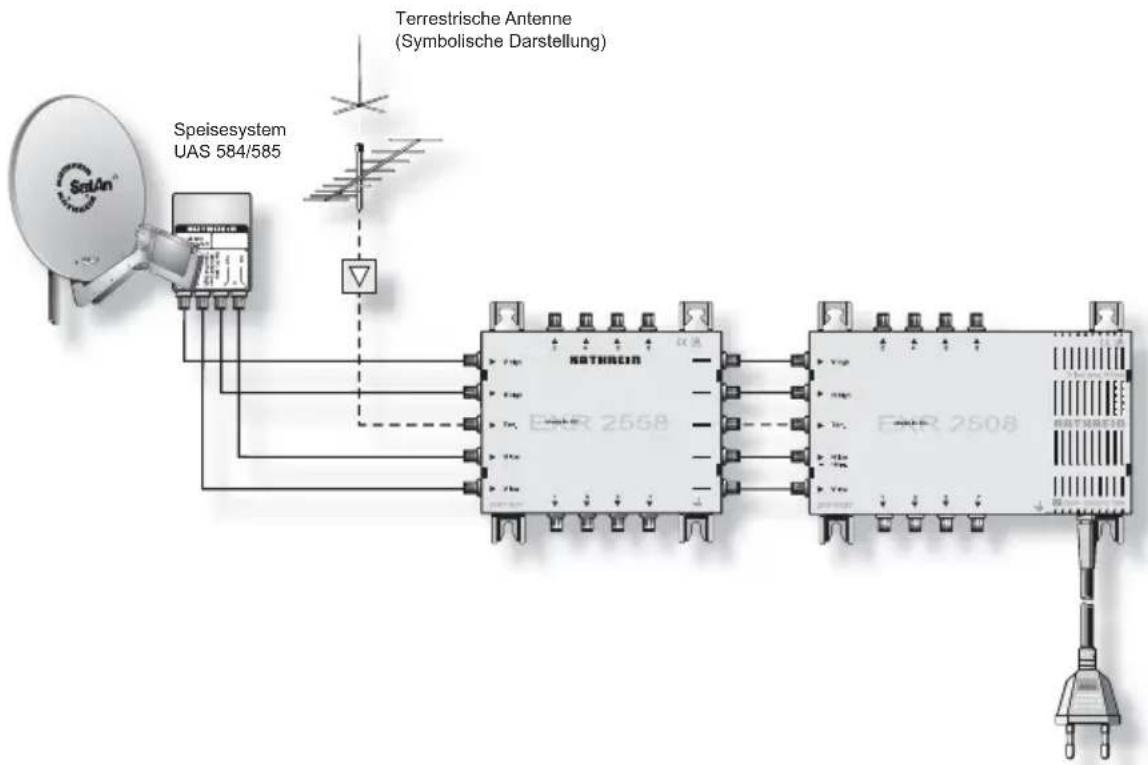

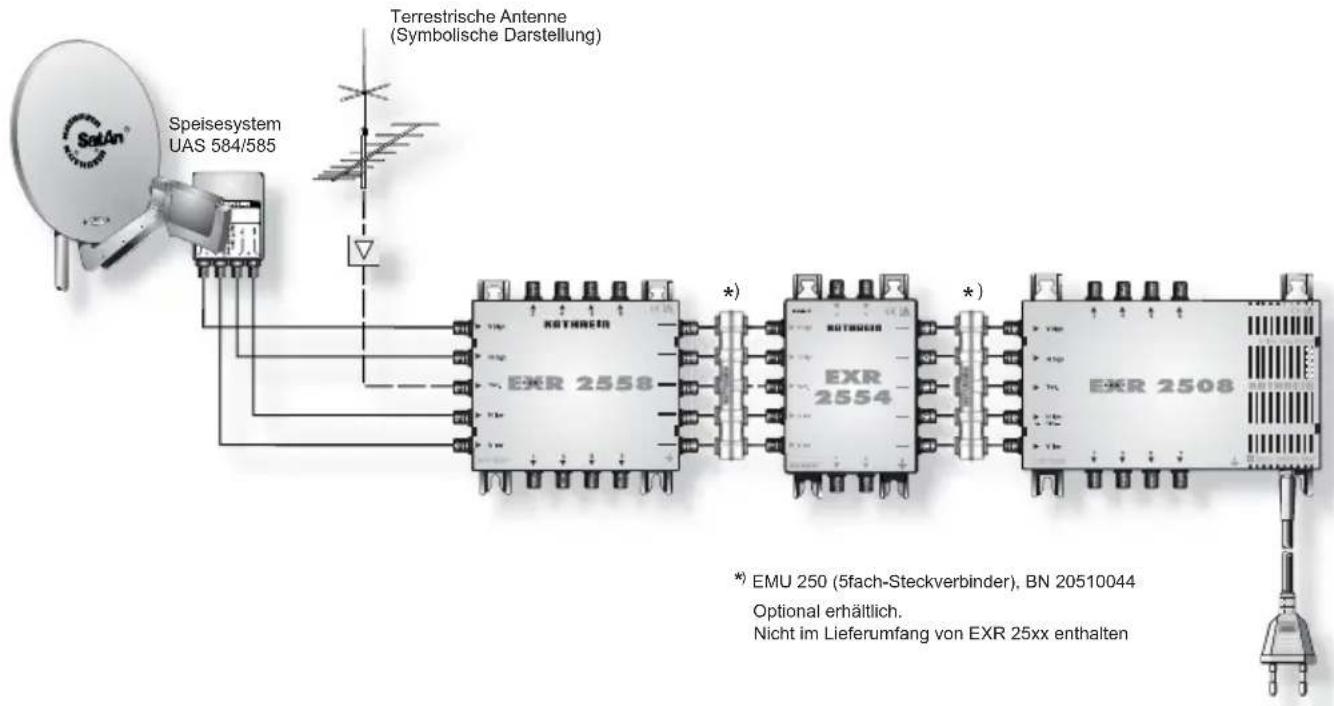

Anlagenbeispiele
Montage und Sicherheitshinweise
Die beschriebenen Geräte dnen ausschließlich der Installation von Satelliten-Empfangsanlagen.
- Jegliche anderweitige Nutzung oder die Nichtbeachtung deses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4mm^2 ) zu verstehen.
Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.
Befestigungsmittel: Holzschauben, max 0:4,5 mm
- Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.
- Nicht benutzte Teilnehmerausgabe sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschlieben.
Stromfuhrendes Gerat EXR 2508
- Nicht öffnen oder am Gerät manipulieren!
- Bei Arbeitsen an der Anlage immer Netzstecker aus der Steckdoseziehen!
- Auf ausreichenden Abstand acht! Nach allen Seiten mind. 5 cm!
Das Gerat darf nicht an der Decke montiert werden. - Für die Geräteentwärnung muss freiere Luftzirkulation möglich sein. Überhitzungsgefahr!
Zulässige Umgebungstemperatur -20 bis +55^
Achtung:
- Auf das Netzgerät)dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
- Das Netzgerätarf nicht Tropf- oder Spritzwasser ausgesetzt sein.
- Der Netzstecker muss ohne Schwierigkeiten zugänglich und benutzbar sein.
- Das Gerät kann nur durch Ziehen des Netzsteckers vom Netz getrennt werden.
Der Netzstecker muss deshalb ohne Schwierigkeiten zuganglich sein.

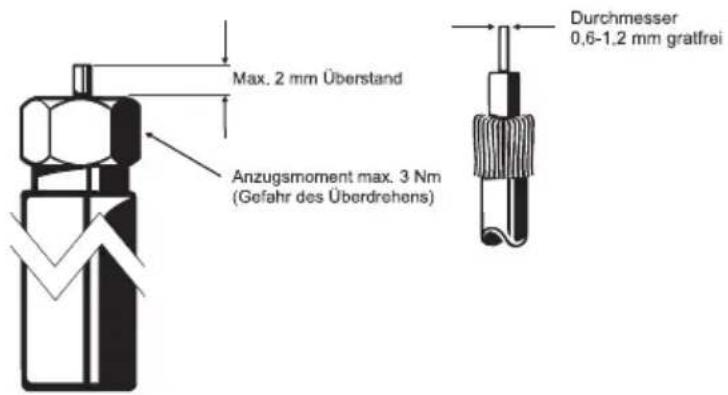

- Bei groBerem Durchmesser des KabelInnenleiters als 1,2 mm bzw. Grat konnen die Gerätebuchsen zerstört werden.
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.
Bitte geben Sie thises Gerat am Ende seiner Verwendung zur Entsorgung an den damit vorgesehenen öffentlichen Sammelstellen ab.
