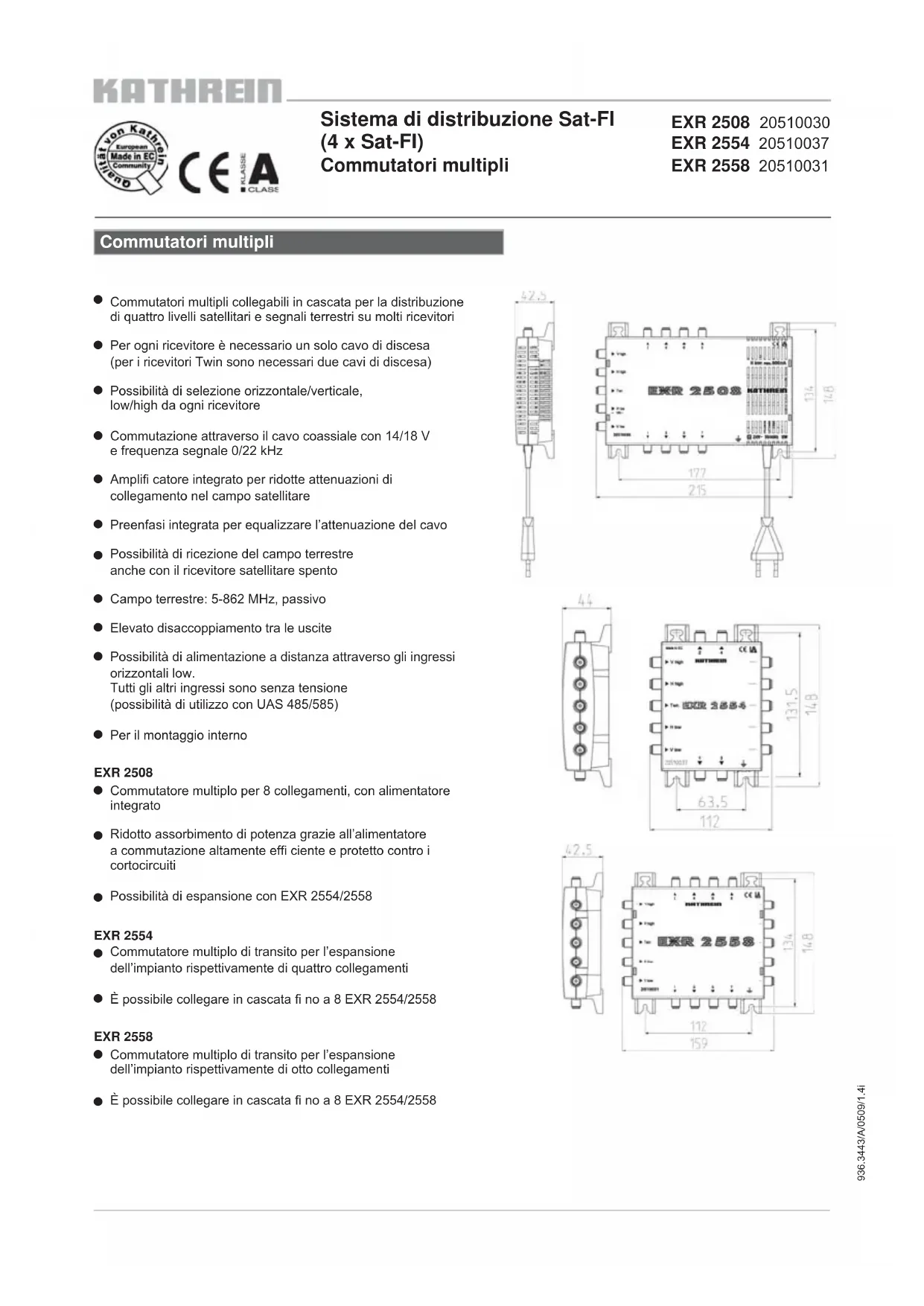

MANUALE UTENTE EXR 2558 KATHREIN

• Commutatori multipli collegabili in Cascata per la distribuzione di quattro livelli satellitari e segnali terresti su molti ricevitori
  Per agli ricevitore è necessario un solo cavo di discesa (per i ricevitori Twin sono necessari due cavi di discesa)
• Possibilità di selezione orizzontale/verticale, low/high da agli ricevitore
• Commutazioneattraverso il cavo coassiale con 14/18 V e Frequenza segnale 0 / 22kHz
• Amplifi cotatore integrato per ridotte attenuazioni di collegamento nel Campo satellitare
• Preenfasi integrata per equalizzare l'attenuazione del cavo
• Possibilità di ricezione del Campo terrestre,anche con il ricevitore satellitare spento
• Campo terrestre: 5-862 MHz, passivo
  Elevato disaccoppiamento tra le uscite
• Possibilità di alimentazione a distance attraverso gli ingressi orizzontali low. Tutti gli altri ingressi sonoenza tensione (possibilità di utilizzo con UAS 485/585)
  Per il montaggio interno

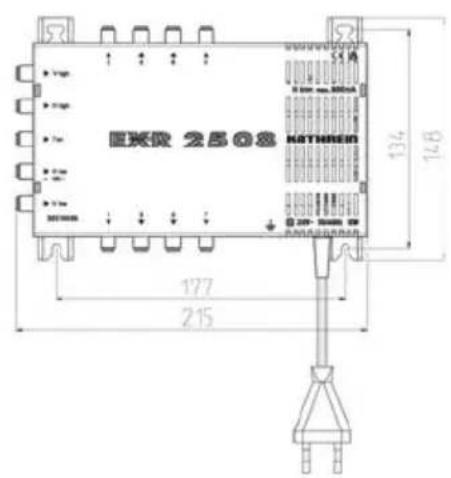

EXR 2508

• Commutatore multiplo per 8 collegamenti, con alimentatore integrato
• Ridotto assorbimento di potenza grazie all'alimentatore a commutazione altamente effici ciente e protetto contro i cortocircuiti
• Possibilità di espansione con EXR 2554/2558

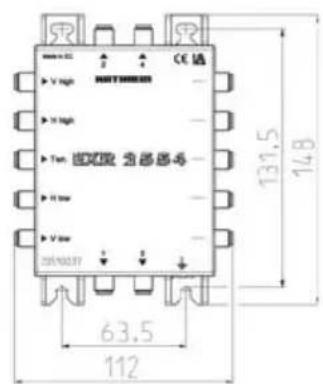

EXR 2554

• Commutatore multiplodistrasitoper l'espansione dell'impiantorispettivamente diquattro collegamenti
• É possible collegare in cascata fi no a 8 EXR 2554/2558

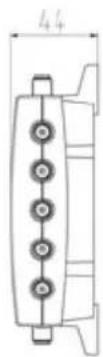

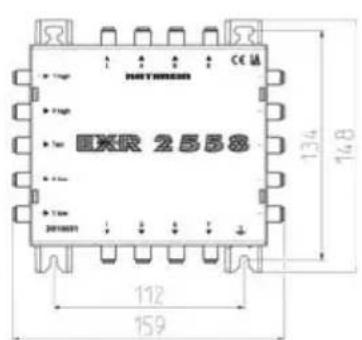

EXR 2558

• Commutatore multipli di transito per l'espansione dell'impianto rispettovamente di otto collegamenti
• É possible collegare in Cascata fi no a 8 EXR 2554/2558

Dati tecnici

Tipo EXR 2508 EXR 2554 EXR 2558
N. d'ordine 20510030 20510037 20510031
Collegamenti utenti 8 4 8
Ingressi 1 x terr. 4 x Sat-FI 1 x terr. 4 x Sat-FI 1 x terr. 4 x Sat-FI	FRI 1 x terr. 4 x Sat-FI
Campi di frequenza	MHz	5-862	950-2150	5-862	950-2150	5-862	950-2150
Attenuazione passante	dB	-	-	3,5	\( 1,0 \rightarrow 2,5^{1)} \)	3,5	\( 1,0 \rightarrow 2,5^{1)} \)
Attenuazione di collegamento \( ^{1)} \)	dB	15 →17	5 → 0	18 → 20	5 → 0	18 → 20	5 → 0
Disaccoppiamento orizz./vert.	dB	-	25	-	25	-	25
Disaccoppiamento utenti	dB	40	25	40	25	40	25
Disaccoppiamento tronco	dB	-	-	-	40	-	40
Livello di uscita max.\( ^{2)} \)	dBμV	-	110	-	109	-	109
Controllo ingresso vert./orizz.	V	12-14,5/16-19
Controllo banda Low/High	kHz	0/22
Corrente assorbita/utente	mA	20
Tensione nominale d'ingresso	V	230		-		-
Intervallo di tensione d'ingresso ammesso	V	198-253		-		-
Potenza nominale d'ingresso(carico 800/150/0 mA)	W	18/4,7/1,7		-		-
Tensione secondaria \( ^{3)} \)	V	18		-		-
Corrente di telealimentazione max. totale \( ^{3)} \)	mA	800		-		-
Corrente di telealimentazione max. cons.pertronco	mA	-		1000		1000
Classe di protezione/tipo di protezione		II (isolamento protettivo)/IP 30		IP 30		IP 30
Temperatura ambiente cons.	°C	da -20 a +55		da -20 a +55		da -20 a +55
Collegamenti		Connettori F		Connettori F		Connettori F
Dimensioni (L x A x P)	mm	215 x 148 x 43		112 x 148 x 43		159 x 148 x 43
Unità d'imballaggio/peso	Pz./kg	1 (10)/0,65		1 (10)/0,xx		1 (10)/0,45

1 Attenuazione dipendente alla frequenza
2SAT conforme a EN 60728-3, 35-dB-IMA
3)Attraverso l'ingresso orizzontale low

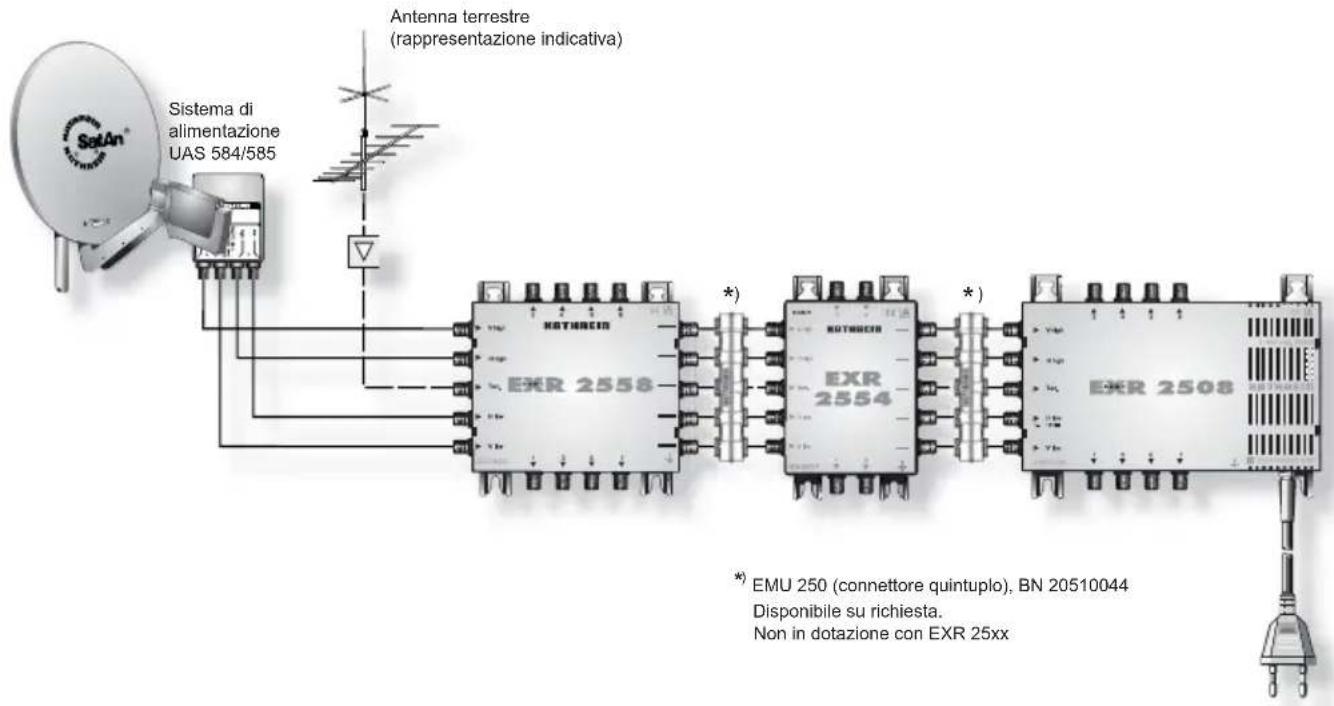

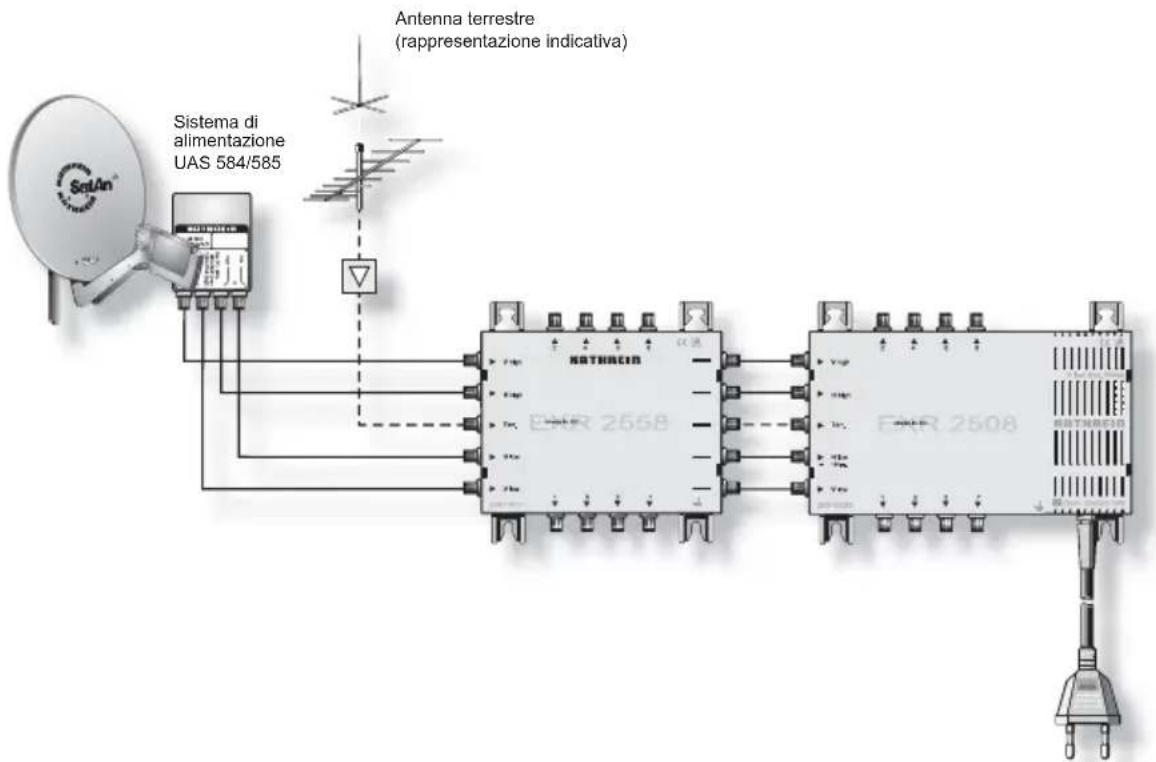

Esempio di impianto

Informazioni di montaggio e di sicurezza

Gli apparecchi descritti servono esclusivamente per l'installazione di impianti di ricezione satellitare.
- Qualsiasi altri utilizzato o la mancata osservanza delle presenti istruzioni per l'uso comporta la perdita della garanzia legale o commerciale.
Gli apperecchi possono essere montati soltanto all'internalo di locali asciutti. Non montare su o nei pressi di materiali facilemente infi ammabili.
- Dotare gli apparetchi di una linea di collegamento equipotenziale (Cu, minimo 4 mm²).
- Osservare le prescrizioni di sicurezza delle norme attuali EN 60728-11 e EN 60065.
- Mezzi di fissaggio: viti autofilettanti, 0 max.: 4,5 mm
- Connettore: AF 75 Ω (serie F) secondo EN 61169-24.
Le uscite utenti non utilizzate devono essere chiuse con resistenze da 75 (per es. EMK 03).

Apparecchio sotto tensione EXR 2508

Non aprire o manipolare l'apparecchio!
- Durante i lavori sull'impianto disinserire sempre la spina di rete alla presa!
- Rispettare sempre una sufficiente distance di sicurezza! Da tutti i dati almeno 5 cm!
Non montare l'apparecchio sul soffitto.
Per raffreddare l'apparecchio l'aria deve poter circolare liberamente. Pericolo di surriscaldamento!
- Temperatura ambiente consentita da -20 a +55°C

Attenzione:

• Non appoggiare oggetti pieni di liquidi sull'alimentatore.
• Non esporre l'alimentatore a gobce o schizzi di acqua.
• La spina di rete deve essere facilemente accessibile e utilizzabile.
• L'apparecchio più essere scollegato alla rete elettrica soltanto disinserendo la spina di rete. Pertanto la spina di rete deve essere facilemente accessibile.

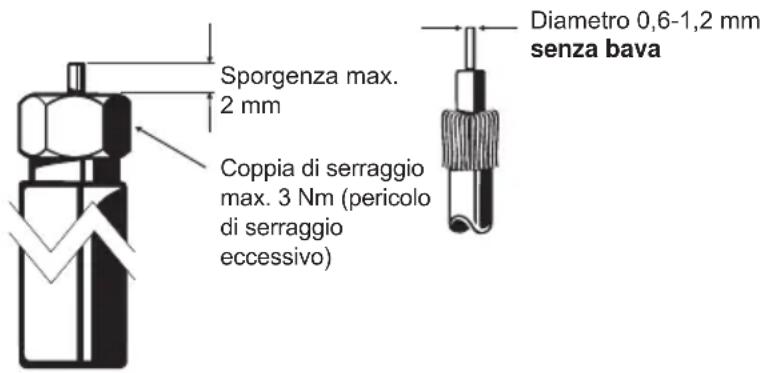

• In caso di diametri del conduttori interno del cavo superioni a 1,2 mm e/o in presenza di bava è possibile che le prese dell'apparecchio vengano danneggiate in modo irreparabile.

Gli apparecchi elettronici non vanno smaltiti nei rifiuti urbani, bensi in maniera appropriata conformmente alla direttiva 2002/96/CE DEL PARLAMENTO EUROPEO E DEL CONSIGlio del 27 gennaio 2003 sui rifi uti di apparecchiature elettriche ed elettroniche.

Quando questo appearecchio non servirà più, portarlo presso uno degli apposti centri di raccolta locali.
