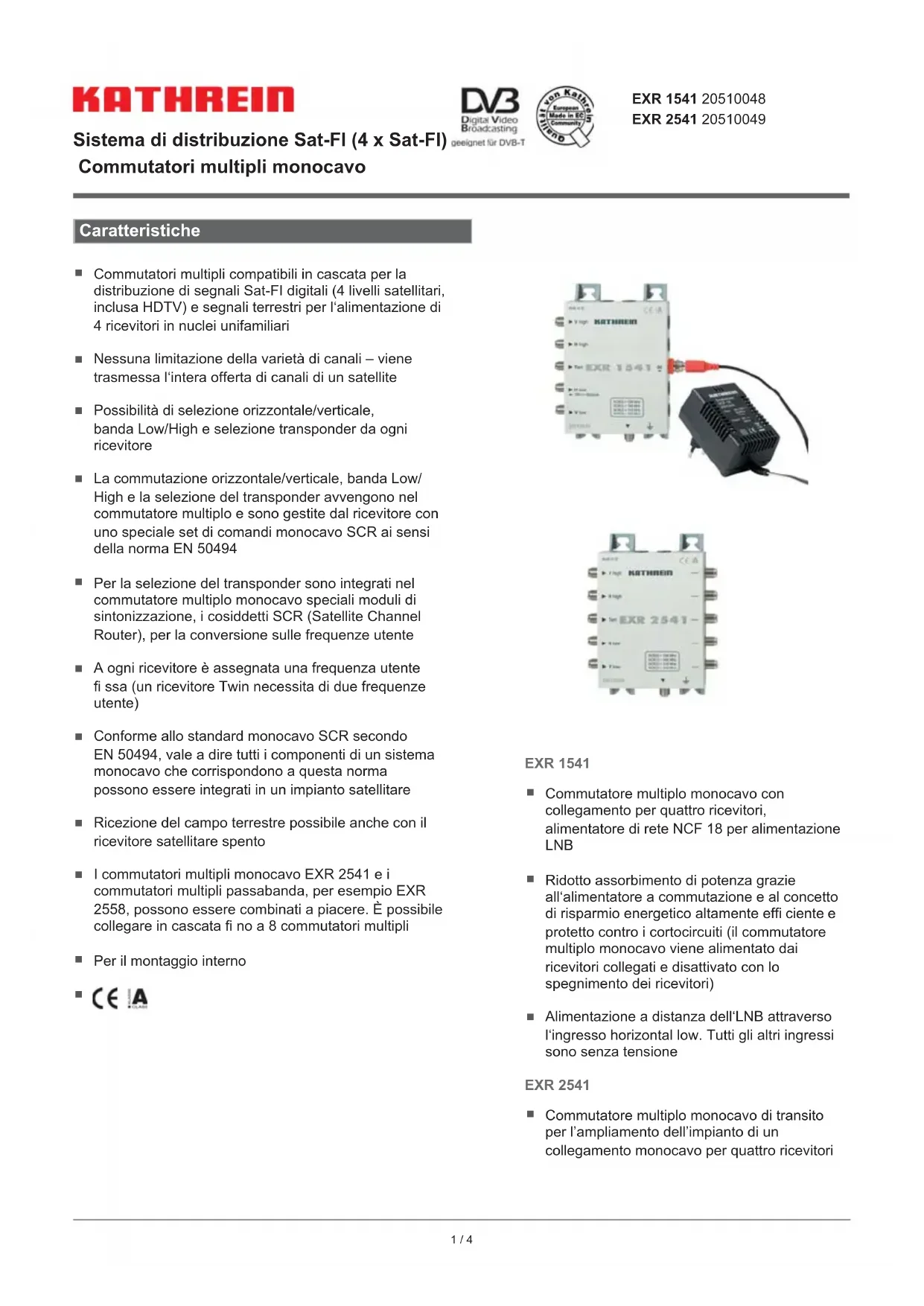

■ Commutatori multipli compatibili in cascata per la distribuzione di segnali Sat-FI digitali (4 livelli satellitari, inclusa HDTV) e segnali terrestri per l'alimentazione di 4 ricevitori in nuclei unifamiliari
- Nessuna limitazione della varietà di canali – viene trasmessa l'intera offerta di canali di un satellite
■ Possibilità di selezione orizzontale/verticale, banda Low/High e selezione transponder da ogni ricevitore
La commutazione orizzontale/verticale, banda Low/High e la selezione del transponder avvengono nel commutatore multiplo e sono gestite dal ricevitore con uno speciale set di comandi monocavo SCR ai sensi della norma EN 50494
Per la selezione del transponder sono integrati nel commutatore multiplo monocavo speciali moduli di sintonizzazione, i cosiddetti SCR (Satellite Channel Router), per la conversione sulle frequenze utente
A ogni ricevitore è assegnata una frequenza utente fi ssa (un ricevitore Twin necessita di due frequenze utente)
■ Conforme allo standard monocavo SCR secondo EN 50494, vale a dire tutti i componenti di un sistema monocavo che corrispondono a questa norma possono essere integrati in un impianto satellitare
- Ricezione del campo terrestre possibile anche con il ricevitore satellitare spento
I commutatori multipli monocavo EXR 2541 e i commutatori multipli passabanda, per esempio EXR 2558, possono essere combinati a piacere. È possibile collegare in cascata fi no a 8 commutatori multipli
■ Per il montaggio interno
CE A

KATHREM EXR 1341 V High High Tet V Low V High V Low AC 200-200A AC 200-200A AC 200-200A AC 200-200A AC 200-200A AC 200-200A AC 200-200A AC 200-200A AC 200-200A AC 200-200A

KATHNER EXR 2541 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 H: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: 100 E: N/A

EXR 1541

■ Commutatore multiplo monocavo con collegamento per quattro ricevitori, alimentatore di rete NCF 18 per alimentazione LNB
- Ridotto assorbimento di potenza grazie all'alimentatore a commutazione e al concetto di risparmio energetico altamente effi ciente e protetto contro i cortocircuiti (il commutatore multiplo monocavo viene alimentato dai ricevitori collegati e disattivato con lo spegnimento dei ricevitori)
- Alimentazione a distanza dell'LNB attraverso l'ingresso horizontal low. Tutti gli altri ingressi sono senza tensione

EXR 2541

■ Commutatore multiplo monocavo di transito per l'ampliamento dell'impianto di un collegamento monocavo per quattro ricevitori

Informazioni di montaggio e di sicurezza

• Gli apparecchi descritti servono esclusivamente per l'installazione di impianti di ricezione satellitare.
- Qualsiasi altro utilizzo o la mancata osservanza delle presenti istruzioni per l'uso comporta la perdita della garanzia legale e/o commerciale.
- Gli apparecchi possono essere montati soltanto all'interno di locali asciutti. Non montare su o nei pressi di materiali facilmente infi ammabili.
- Dotare gli apparecchi di una linea di collegamento equipotenziale (Cu, minimo 4 mm ^2 ).
- Osservare le prescrizioni di sicurezza delle norme attuali EN 60728-11 e EN 60065.
- Mezzi di fissaggio: viti autofilettanti, ∅ max.: 4,5 mm
- Connettore: AF 75 Ω (serie F) secondo EN 61169-24.
- Ai fini del rispetto dei requisiti EMC, come alimentatore di rete per EXR 1541 è ammesso esclusivamente il modello NCF 18.
- I collegamenti AF non utilizzati devono essere chiusi con resistenze da 75-Ω (per es. EMK 03).

Apparecchio sotto tensione NCF 18

• Non aprire o manipolare l'apparecchio!
- Durante i lavori sull'impianto disinserire sempre l'alimentatore dalla presa!
- Rispettare sempre una sufficiente distanza di sicurezza! Da tutti i lati almeno 5 cm!
• Non montare l'apparecchio sul soffi tto!
- Per raffreddare l'apparecchio l'aria deve poter circolare liberamente. Pericolo di surriscaldamento!
- Temperatura ambiente consentita da -20 a +55°C

• Non appoggiare oggetti pieni di liquidi sull'alimentatore.
• Non esporre l'alimentatore a gocce o schizzi di acqua.
- Per scollegare l'apparecchio, è necessario disinserire la spina dalla presa, che quindi deve sempre essere facilmente accessibile.

- In caso di diametri del conduttore interno del cavo superiori a 1,2 mm e/o in presenza di bava è possibile che le prese dell'apparecchio vengano danneggiate in modo irreparabile.

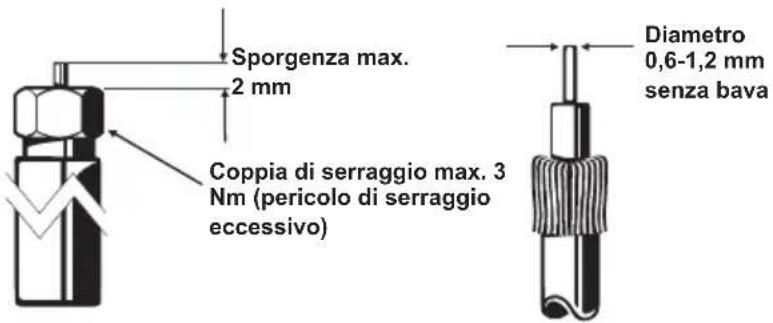

Sporgenza max. 2 mm Coppia di serraggio max. 3 Nm (pericolo di serraggio eccessivo) Diametro 0,6-1,2 mm senza bava

Note

• Assicurarsi che ogni frequenza disponibile sull'uscita del commutatore multiplo venga assegnata una sola volta altrimenti i ricevitori si disturbano reciprocamente.
• Le frequenze vengono assegnate nel menu impostazioni del ricevitore.
• A seconda del modello è possibile procedere in modo manuale o automatico.

- Si consiglia di assegnare le prese con lunghezze di collegamento più corte alle frequenze più alte.

- Per definizione, il sistema è progettato in modo che le apparecchiature monocavo vengano alimentate con 14 V DC.

- Per la trasmissione dei segnali di comando simili ai comandi DiSEqC™I'alimentazione viene commutata per un breve intervallo a 18 V. Valori permanenti di 18 V bloccherebbero il sistema. Per questo motivo si consiglia l'utilizzo di prese ESU 33/34, dotate di disattivazione elettronica.

- I ricevitori collegati devono essere predisposti per il funzionamento monocavo a norma EN 50494.

Esempio di impianto (rappresentazione indicativa)

4 collegamenti per unità abitativa
*) EMU 250 (connettore quintuplo), BN 20510044 disponibile su richiesta. Non in dotazione con EXR 1541/2542
**) Protezione da sovratensione KAZ 11/KAZ 12

Comandi monocavo SCR per vari canali

Canale BBC EINS EXTRA PRO 7 QVC
Livello Sat-FI Verticale	low Orizzontale low Orizzontale high Verticale high
	1.847 MHz 994 MHz 1.945 MHz 1.952 MHz
	E0 10 5A ... E0 10 5A ... E0 10 5A ... E0 10 5A ...
SCR 0 (1.284 MHz) 01	B1 08 DB 0D CA 05 CB
SCR 1 (1.400 MHz) 21	CE 28 F8 2D E7 25 E8
SCR 2 (1.516 MHz) 41	EB 49 15 4E 04	46 05
SCR 3 (1632 MHz)	62 08	69 32	6E 21	66 22

Data aggiornamento: Dec 2010Per i canali indicati vale: SR-FEC 22000-5/6

Possibili cause di errore e risoluzione

Errore	Possibile causa	Risoluzione errore
Il commutatore multiplo non si attiva	Segnale di comando assente o errato dal ricevitore	Accertarsi che il collegamento tra ricevitore e commutatore multiplo sia privo di cortocircuiti. Controllare le impostazioni di menu del ricevitore (modalità-monocavo!).La tensione di esercizio sull'uscita del ricevitore non deve essere superiore ai 14 V
Il commutatore multiplo si attiva, ma non c'è l'immagine	Frequenza monocavo errata	Controllare le impostazioni di menu di tutti i ricevitori collegati. Prestare attenzione all'assegnazione univoca della frequenza

Dati tecnici

Tipo EXR 1541 EXR 2541
N. d'ordine 20510048 20510049
Collegamenti utenti 1 x 4 1 x 4
Ingressi 1 x terrestre 4 x Sat-FI 1 x terrestre 4 x Sat-FI
Campo di frequenza MHz 5-862 950-2150 5-862 950-2150
Attenuazione passante dB - -		2,5	1,5
Attenuazione di collegamento (terrestre)		dB	1	-	7	-
Amplifi cazione sul collegamento utente (SAT) ^1)		dB	-	-1 → 3	-	-1 → 3
Disaccoppiamento orizz./vert.		dB	-	30	-	30
Disaccoppiamento tronco		dB	-	-	-	40
Livello di esercizio		dBμV	-	85	-	85
Frequenza utente/indirizzo SCR	Ricevitore 1	MHz	1284/0		1284/0
	Ricevitore 2		1400/1		1400/1
	Ricevitore 3		1516/2		1516/2
	Ricevitore 4		1632/3		1632/3
Tensione di alimentazione consentita sull'uscita utente		V	10-14		10-14
Corrente assorbita max. commutatore multiplo a 14 V		mA	110		110
Corrente di telealimentazione max. ^2)		mA	650		-
Corrente di telealimentazione max. per tronco		mA	-		1000
Temperatura ambiente consentita		°C	da -20 a +55		da -20 a +55
Collegamenti			Connettori F		Connettori F
Dimensioni		mm	112 x 148 x 44		112 x 148 x 44
Unità d'imballaggio/peso		Pz./kg	1 (10)/0,45 (incl. NCF 18)		1 (10)/0,31

^1) Attenuazione/amplificazione dipendente dalla frequenza (preenfasi); valori supplementari SCR ^0 : -1 dB, SCR 3: +2 dB
2) Attraverso l'ingresso orizzontale low

Dati tecnici alimentatore di rete NCF 18 (solo con EXR 1541)

Tipo		NCF 18
N. d'ordine		20510046
Tensione nominale d'ingresso	V~	220-230 (50/60 Hz)
Potenza nominale d'ingresso con carico 10/150/650 mA	W	1,6/4,7/14,5
Tensione secondaria (resistente a cortocircuito)	V ---	18
Corrente nominale secondaria	mA ---	Max. 650
Classe di protezione/tipo di protezione		II (isolamento protettivo)/IP 30
Temperatura ambiente consentita	°C	da -20 a +55
collegamento DC		Connettore F
Dimensioni	mm	55 x 80 x 75

Gli apparecchi elettronici non vanno smaltiti nei rifiuti urbani, bensì in maniera appropriata conformemente alla direttiva 2002/96/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sui rifiuti di apparecchiature elettriche ed elettroniche. Quando questo apparecchio non servirà più, portarlo presso uno degli appositi centri di raccolta locali.

936.4145/-/ZWT/0111/i - Con riserva di modifi che tecniche!
