MODE D'EMPLOI EXR 2541 KATHREIN
Commutateur multiple monocâble avec possibilité de mise en cascade pour la distribution de signaux numériques FI Sat (4 niveaux Sat, HDTV compris) et de signaux terrestres pour l‘alimentation de 4 récepteurs dans des habitations monofamilles
Aucune limitation, tous les programmes proposés sur un satellite sont transmis
Possibilité de sélection indépendante horizontale/ verticale, bande basse/haute et sélection du transpondeur depuis chaque récepteur
La commutation horizontale/verticale, bande basse/ haute et la sélection du transpondeur se fait dans le commutateur multiple, commandée par le récepteur avec un jeu d‘instructions monocâble SCR spéciales selon EN 50494
Pour la sélection du transpondeur, des modules tuners spéciaux, appelés SCR (Satellite Channel Router) sont intégrés au commutateur multiple monocâble pour la conversion aux fréquences d‘abonnés
A chaque récepteur est attribuée une fréquence d’abonné fi xe (un récepteur Twin nécessite deux fréquences d’abonnés)
Conforme à la norme monocâble SCR selon EN 50494, c-à-d. que tous les composants d‘un système monocâble conformes à cette norme peuvent être montés dans une installation satellite
Réception des signaux terrestres possible même lorsque le récepteur satellite est à l‘arrêt

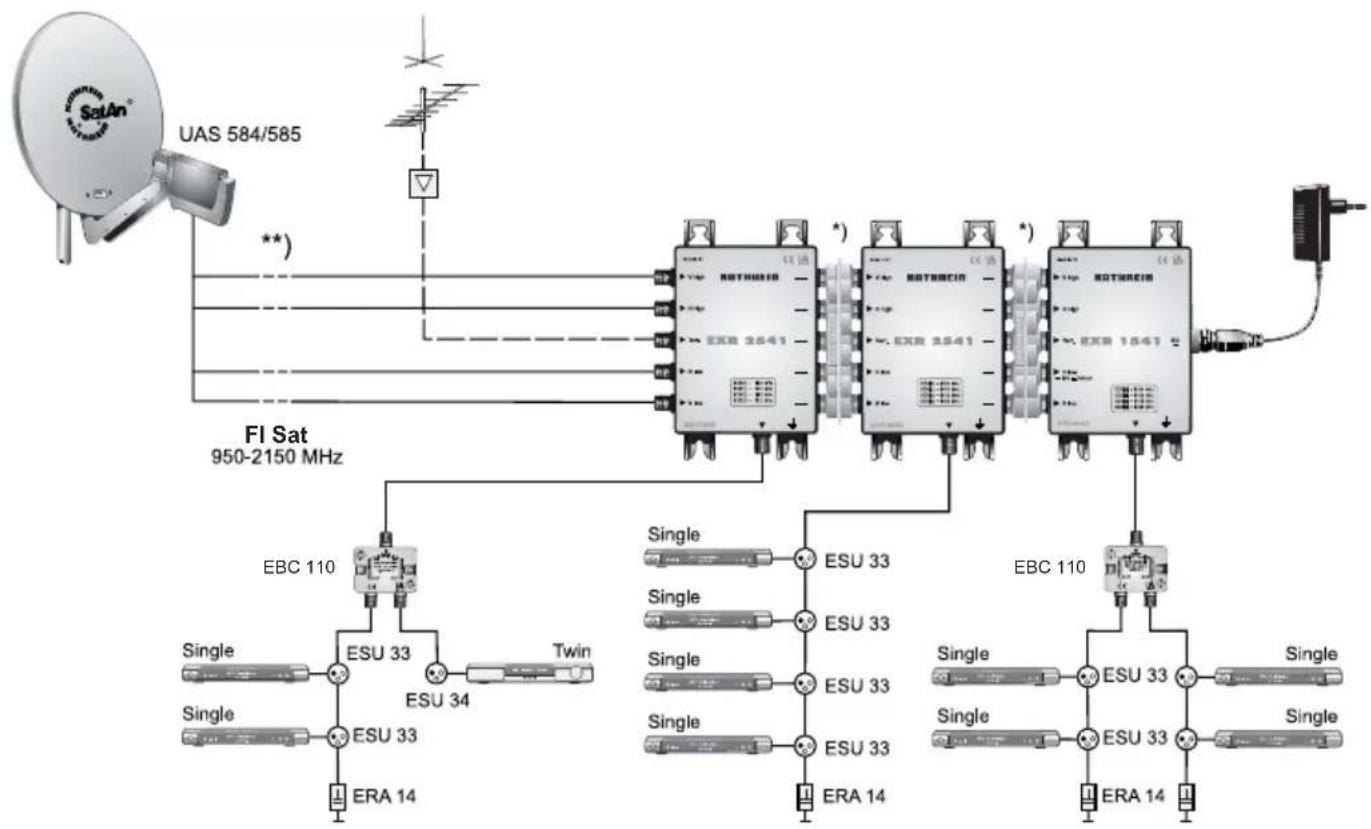

Le commutateur multiple monocâble EXR 2541 et un commutateur multiple à bouclage, par ex. EXR 2558, peuvent être mélangés à volonté. 8 commutateurs multiples peuvent être mis en cascade
Pour montage en intérieur

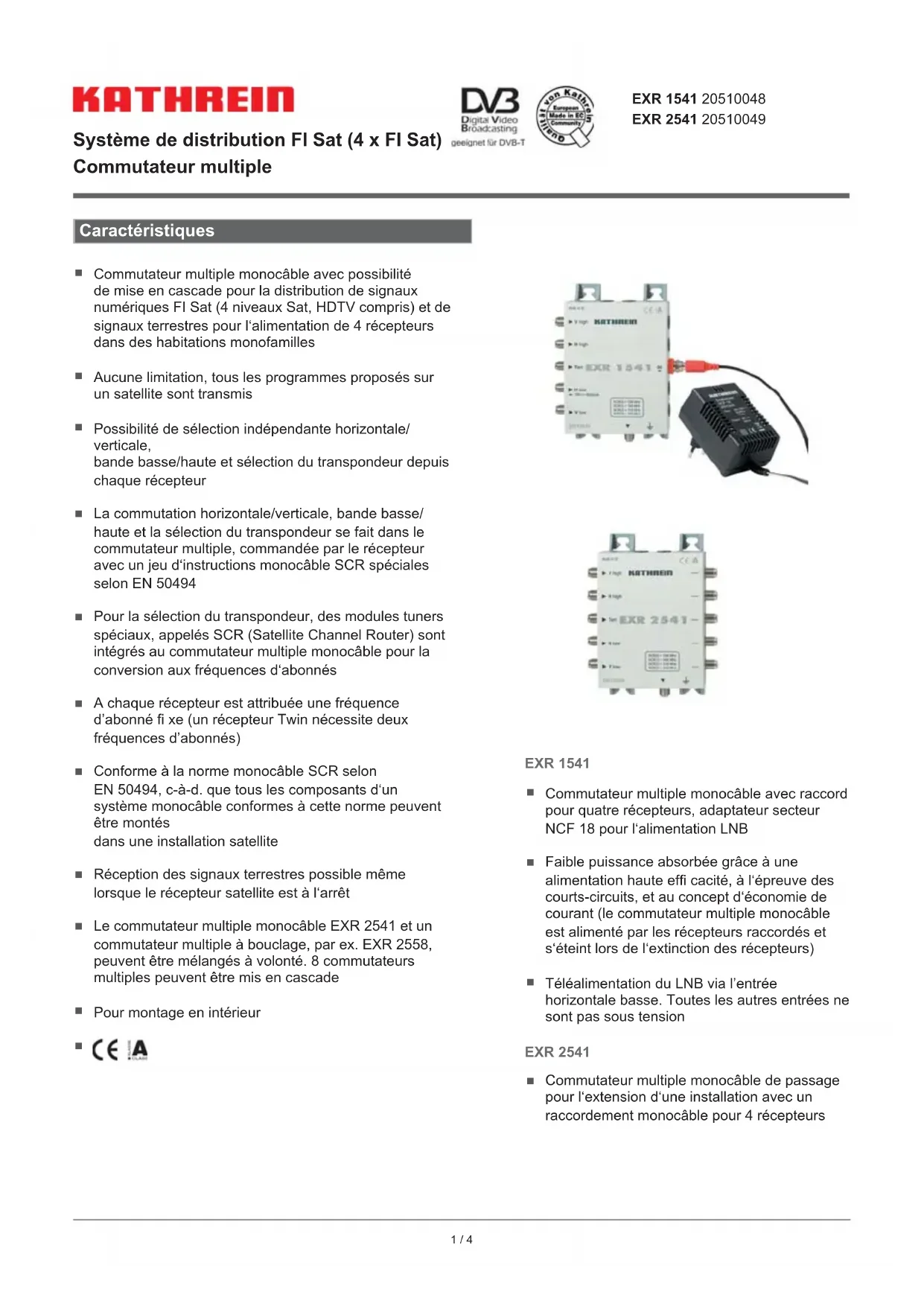

EXR 1541 20510048 EXR 2541 20510049 Système de distribution FI Sat (4 x FI Sat) Commutateur multiple Caractéristiques EXR 1541

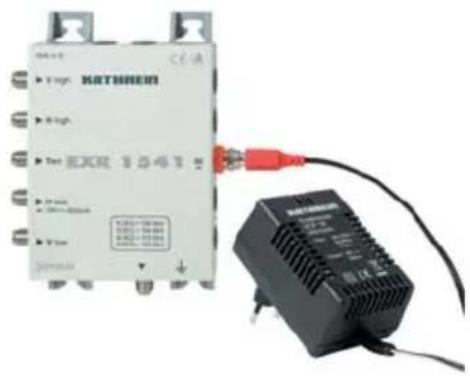

Commutateur multiple monocâble avec raccord pour quatre récepteurs, adaptateur secteur NCF 18 pour l‘alimentation LNB
Faible puissance absorbée grâce à une alimentation haute effi cacité, à l‘épreuve des courts-circuits, et au concept d‘économie de courant (le commutateur multiple monocâble est alimenté par les récepteurs raccordés et s‘éteint lors de l‘extinction des récepteurs)
Téléalimentation du LNB via l’entrée horizontale basse. Toutes les autres entrées ne sont pas sous tension EXR 2541
Commutateur multiple monocâble de passage pour l‘extension d‘une installation avec un raccordement monocâble pour 4 récepteurs2 / 4
- Les appareils décrits ici sont exclusivement destinés à la réalisation d‘installations de réception satellite.
- Tout autre usage, de même que le non respect des présentes consignes, entraîne l’annulation de la garantie.
- Les appareils ne doivent être montés que dans des environnements intérieurs non humides. Ne pas les installer sur ou à proximité de matériaux facilement infl ammables.
ivent être pourvus d’une ligne équipotentielle (Cu, 4 mm² minimum).
- Observer les consignes de sécurité des normes EN 60728-11 et EN 60065.
- Dispositifs de fi xation : vis à bois, Ø max. : 4,5 mm
- Connecteurs : Connecteurs HF 75 Ω (série F) selon EN 61169-24.
- Afi n de respecter les exigences de CEM, n‘utiliser comme adaptateur secteur pour le EXR 1541 que le NCF 18.
- Les connexions HF inutilisées doivent être chargées par des résistances de 75 Ω (par ex. EMK 03). Remarques
- S‘assurer que chaque fréquence disponible à la sortie du commutateur multiple n‘est affectée qu‘une seule fois, sinon perturbation mutuelle des récepteurs.
- L‘affectation des fréquences se fait dans le menu de réglage du récepteur.
- Suivant le type, ceci peut être effectué manuellement ou automatiquement.
- II est recommandé d‘affecter les prises avec les longueurs de raccordement les plus courtes aux fréquences les plus élevées.
- Le système est par défi nition conçu de manière à ce que les appareils monocâble soient alimentés en 14 V CC.
- Pour la transmission des signaux de commande similaires à DiSEqC™, l‘alimentation est brièvement commutée sur 18 V CC. L‘application permanente de 18 V bloquerait le système. Il est par conséquent re- commandé d‘utiliser les prises ESU 33/34, qui possèdent une déconnexion électronique.
- Les récepteurs raccordés doivent être conçus pour le fonctionnement en mode monocâble selon EN 50494. Consignes de montage et de sécurité Appareil sous tension NCF 18
- Ne pas ouvrir ou manipuler l’appareil !
- Systématiquement débrancher l‘adaptateur secteur de la prise avant d’intervenir sur l’installation !
- Veiller à une ventilation adéquate ! 5 cm min. sur chaque côté !
- L’appareil ne doit pas être fi xé au plafond !
- L’évacuation de la chaleur de l’appareil suppose une circulation suffi sante de l’air. Risque de surchauffe !
- Température ambiante admissible -20 à +55°C Attention :
- Ne poser aucun objet contenant du liquide sur l‘adaptateur secteur.
- Protéger l‘appareil électrique des gouttes ou des projections d‘eau.
- Pour être coupé du secteur, l’appareil doit être débranché de la prise et doit être donc accessible sans diffi culté.

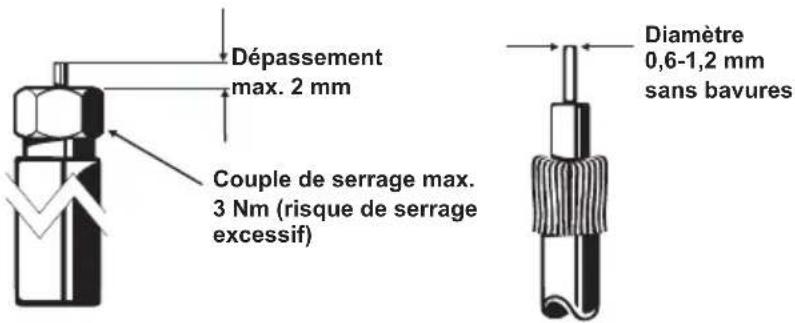

- Si le diamètre du conducteur interne est supérieur à 1,2 mm ou en présence de bavures , les connecteurs femelles de l’appareil sont susceptibles d’être endommagés. Dépassement max. 2 mm Diamètre 0,6-1,2 mm sans bavures Couple de serrage max. 3 Nm (risque de serrage excessif)3 / 4 Instructions monocâble SCR pour différents programmes Programme BBC EINS EXTRA PRO 7 QVC Niveau FI satellite Verticale basse Horizontale basse Horizontale haute Verticale haute 1847 MHz 994 MHz 1945 MHz 1952 MHz E0 10 5A .. .. E0 10 5A .. .. E0 10 5A .. .. E0 10 5A .. .. SCR 0 (1284 MHz) 01 B1 08 DB 0D CA 05 CB SCR 1 (1400 MHz) 21 CE 28 F8 2D E7 25 E8 SCR 2 (1516 MHz) 41 EB 49 15 4E 04 46 05 SCR 3 (1632 MHz) 62 08 69 32 6E 21 66 22 Etat : 12/2010 Valable pour les programmes indiqués : SR-FEC 22000-5/6 Causes de défauts possibles et remèdes Problème Cause possible Remède Le commutateur multi- ple ne commute pas Signal de commande du ré- cepteur absent ou erroné S‘assurer de l‘absence de court-circuit de la liaison entre le ré- cepteur et le commutateur multiple. Contrôler les réglages du menu du récepteur (mode monocâble !). La tension de service à la sortie du récepteur ne doit pas excéder 14 V Le commutateur multi- ple commute mais il n‘y a pas d‘image corre- spondante. Fréquence monocâble erro- née Contrôler les réglages du menu de tous les récepteurs rac- cordés. S‘assurer que les fréquences ne sont affectées qu‘une seule fois. Exemple d‘installation (représentation symbolique) *) EMU 250 (connecteur à 5 broches), BN 20510044 disponible en option Non fourni avec EXR 1541/2541 **) Protection antisurtension KAZ 11/KAZ 12 4 raccordements par unité d‘habitation FI Sat EBC 110 EBC 110Les appareils électroniques ne font pas partie des déchets domestiques et doivent à ce titre, conformément à la directive 2002/96/CEE du PARLEMENT EUROPÉEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d’équipements électriques et électroniques, être éliminés comme il se doit. Veuillez remettre cet appareil, lorsqu’il sera hors d‘usage, à un point de collecte offi ciel spécialement prévu à cet effet. 936.4145/-/ZWT/0111/f – Sous réserve de modifi cations techniques ! Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1 - 3 • Postfach 10 04 44 • 83004 Rosenheim • Deutschland • Téléphone 08031 184-0 • Fax 08031 184-306 Caractéristiques techniques Type EXR 1541 EXR 2541 Référence 20510048 20510049 Raccordements d’abonnés 1 x 4 1 x 4 Entrées 1 x terrestre 4 x FI Sat 1 x terrestre 4 x FI Sat Plage de fréquence MHz 5-862 950-2150 5-862 950-2150 Atténuation de transmission dB - - 2,5 1,5 Atténuation de raccordement (terrestre) dB 1 - 7 - Gain au raccordement d‘abonné (SAT)
dB - -1 → 3 - -1 → 3 Découplage horiz./vert. dB - 30 - 30 Découplage ligne principale dB - - - 40 Niveau de service dBμV - 85 - 85 Fréquence abonné/ adresse SCR Récepteur 1 Récepteur 2 Récepteur 3 Récepteur 4 MHz 1284/0 1400/1 1516/2 1632/3 1284/0 1400/1 1516/2 1632/3 Tension d‘alimentation adm. à la sortie abonné V 10-14 10-14 Consommation max. du commutateur multiple à 14 V mA 110 110 Courant de téléalimentation max.
mA 650 - Courant max. de téléalimentation par ligne principale mA - 1000 Température ambiante admissible °C -20 à +55 -20 à +55 Raccords Connecteurs F Connecteurs F Dimensions mm 112 x 148 x 44 112 x 148 x 44 Unité d’emballage/Poids u./kg 1 (10)/0,45 (y compris NCF 18) 1 (10)/0,31
Atténuation/amplifi cation en fonction de la fréquence (préaccentuation) ; plus SCR 0 : -1 dB
Par entrée horizontale basse Caractéristiques techniques adaptateur secteur NCF 18 (uniquement pour EXR 1541) Type NCF 18 Référence 20510046 Tension nominale d’entrée V~ 220-230 (50/60 Hz) Puissance nominale d‘entrée avec une charge de 10/150/650 mA W 1,6/4,7/14,5 Tension secondaire (à l’épreuve des courts-circuits)
Max. 650 Classe/degré de protection II (double isolation)/IP 30 Température ambiante admissible °C -20 à +55 Raccordement CC connecteur F Dimensions mm 55 x 80 x 751 / 4
