Tipo de producto	Decodificador digital / Multiconmutador unicable
Marca	Kathrein
Modelo	EXR 1581
Conexiones de usuario	1 x 8
Rango de frecuencia terrestre	5-862 MHz
Rango de frecuencia satélite FI	950-2150 MHz
Alimentación eléctrica	198-253 V CA, 50/60 Hz
Consumo de energía (máx.)	18,1 W
Dimensiones (An x Al x Pr)	215 x 148 x 43 mm
Peso	0,65 kg
Clase de protección	II (aislamiento protector)
Grado de protección	IP 30
Temperatura ambiente	-20 a +55 °C
Corriente de alimentación remota máx.	800 mA
Conectores	Conectores F
Montaje	Montaje interior
Cascadable	Hasta 8 dispositivos
Conformidad	EN 50494
Ganancia en la conexión de usuario (SAT)	2 a 8 dB (ajustable)
Atenuador (SAT)	0-15 dB (pasos de 1 dB)

Preguntas frecuentes - EXR 1581 KATHREIN

¿Cuántos receptores puedo conectar al EXR 1581?

El EXR 1581 ofrece una conexión unicable para hasta 8 receptores. Cada receptor recibe una frecuencia de usuario asignada fija.

¿Qué comandos DiSEqC se necesitan?

El multiconmutador utiliza un conjunto especial de comandos DiSEqC™ según EN 50494. La conmutación se realiza automáticamente a través del receptor.

¿Se puede montar el multiconmutador en exteriores?

No, el EXR 1581 solo está permitido para montaje en interiores secos. Tenga en cuenta el grado de protección IP 30.

¿Qué instrucciones de seguridad se deben tener en cuenta?

Antes de trabajar en la instalación, desconectar el enchufe de red. No abrir ni manipular el equipo. Mantener una distancia suficiente (mín. 5 cm) para la circulación de aire. No montar por encima de la cabeza.

¿Cómo ajusto la ganancia?

La ganancia en el rango SAT se puede ajustar mediante un atenuador (0-15 dB en pasos de 1 dB). Una preénfasis integrada optimiza la distribución de la señal.

¿Qué sucede con una asignación de frecuencia incorrecta?

Cada frecuencia de usuario solo se puede ocupar una vez. Con una ocupación doble, los receptores se interfieren entre sí. Verifique la configuración del menú de todos los receptores.

¿Puedo recibir también señales terrestres?

Sí, el rango terrestre (5-862 MHz) se pasa también con el receptor de satélite apagado.

¿Cómo se desecha el dispositivo?

Los dispositivos electrónicos no deben desecharse en la basura doméstica. Deseche el EXR 1581 según la directiva WEEE 2002/96/CE en un punto de recogida público.

¿Qué resistencias de terminación se recomiendan?

Las conexiones de HF no utilizadas deben terminarse con resistencias de 75 Ω (p. ej., EMK 03).

¿Puedo abrir el dispositivo?

No, el dispositivo no debe abrirse ni manipularse. En caso de defectos, consulte a un especialista.

MANUAL DE USUARIO EXR 1581 KATHREIN

• Conmutador múltiple monocable conectable en cascada para la distribución de señales Sat-FI digitales (inclusive HDTV) y señales terrestres a través de un cable a hasta ocho receptores en un hogar unifamiliar
• No hay ninguna limitación en la variedad de canales - se transmite la oferta de canales completa de un satélite
• Posibilidad independiente de selección de horizontal/ vertical, banda low/high y selección de transpondedor desde cada receptor
• La conmutación horizontal/vertical, la banda low/high y la selección de transpondedor se efectúa en el conmutador múltiple, controlada por el receptor con un conjunto de comandos DiSEqC™ según norma EN 50494
• Para la selección de transpondedor se han integrado módulos sintonizadores especiales, denominados SCR (Satellite Channel Router), para transformación a en el conmutador múltiple a las frecuencias de abonado
• Cada receptor tiene asignada una frecuencia fija de abonado (un receptor Twin necesita dos frecuencias de abonado)
• Cumple el estándar monocable según la norma EN 50494 es decir todos los componentes de un sistema monocable, que cumplan esta norma, pueden montarse en una instalación de satélite
• Es posible la recepción de la gama terrestre incluso estando el receptor de satélite desconectado
• En el área SAT, una amplifi cación ajustable con preacentuación integrada permite una óptima distribución de señales según la conexión del abonado
• Se pueden conectar en cascada hasta 8 conmutadores múltiples monocable
• Para montaje en el interior

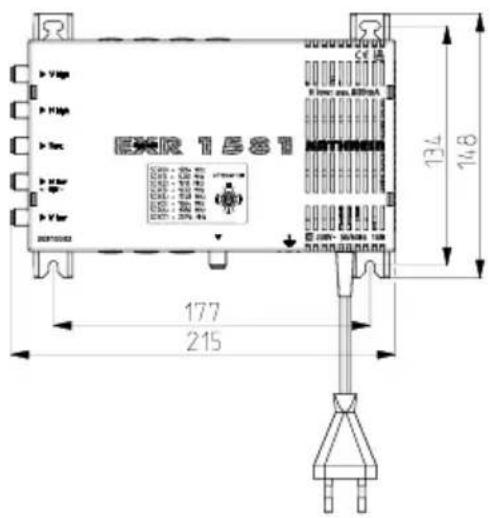

EXR 1581

• Conmutador múltiple monocable para una conexión monocable de 8 receptores, con unidad de alimentación para el suministro de LNB
• Alimentación remota LNB a través de la entrada horizontal low. Todas las demás están libres de tensión

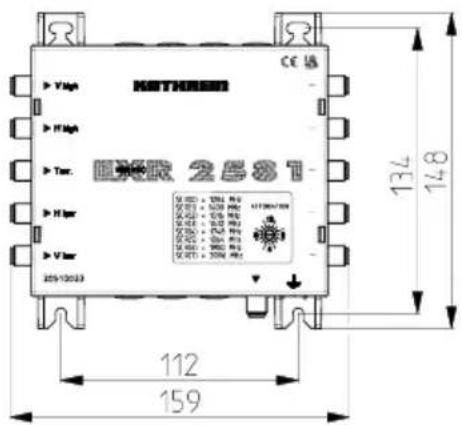

EXR 2581

- Conmutador múltiple monocable para la ampliación del sistema de una conexión monocable para 8 receptores

L42.5

EKR 158T V102 V104 V106 V108 V110 V112 V114 V116 V118 V120 V122 V124 V126 V128 V130 V132 V134 V136 V138 V140 V142 V144 V146 V148 177 215 134 148

42.5

MEMS2537 CE 14 VHigh HHigh Ter. Hyper VLow 225/12013 134 148 112 159

Datos técnicos

Tipo EXR 1581 EXR 2581
Ref. 20510032 20510033
Conexiones de abonados 1 x 8 1 x 8
Entradas 1 x terrestre 4 x Sat-FI 1 x terrestre 4 x Sat-FI
Gama de frecuencia MHz 5-862 950-2150 5-862 950-2150
Pérdida de transmisión dB - - 2,5 2,0
Atenuación de la conexión (terrestre)		dB	1	-	7	-
Amplificación para conexión de abonado (SAT)1)		dB	-	2 → 8	-	2 → 8
Margen de regulación del ajustador de atenuación (SAT 1, en pasos de 1 dB)		dB -	0-15	-	0-15
Desacoplamiento horiz./vert.		dB	-	30	-	30
Desacoplamiento de la línea principal		dB - - -	40
Nivel de salida máx.2)		dBμV	-	93	-	93
Frecuencia de abonado/dirección SCR	Receptor 1	MHz	1284/0		1284/0
	Receptor 2		1400/1		1400/1
	Receptor 3		1516/2		1516/2
	Receptor 4		1632/3		1632/3
	Receptor 5		1748/4		1748/4
	Receptor 6		1864/5		1864/5
	Receptor 7		1980/6		1980/6
	Receptor 8		2096/7		2096/7
Medida de apantallamiento		dB	5-300 MHz > 85; 300-470 MHz > 80470-1000 MHz > 75; 1000-2400 MHz > 55
Tensión de alimentación admisible en la salida de abonado		V	12-14		12-14
Consumo máx. de corriente del conmutador múltiple mA		350		350
Tensión nominal de entrada		V	198-253		-
Potencia nominal de entrada (con 800/200/0 mA de carga)		W	18,1/5/1,5		-
Tensión secundaria (entrada horiz. low)		V	18		-
Corriente de alimentación remota máx. total3)		mA	800		-
Corriente de alim. remota máx. admisible por línea principal		mA	-		1000
Clase protección/tipo protección			II (aislamiento protección)/IP 30		IP 30
Temperatura ambiente admisible		°C	- 20 a + 55		- 20 a + 55
Conexiones			Conectores F		Conectores F
Medidas		mm 215	x 148 x 43	160	x 148 x 43
Unidad de embalaje/peso		piezas/kg 1	(10)/0,65	1	(10)/0,45

1) Atenuación/amplificación en función de la frecuencia (preacentuación)

2) Según norma EN 60728-3, productos interferentes de 3er. orden, 35-dB-IMA

^3) A través de entrada horizontal low

Comandos DiSeqC™ para diversos canales

Canal	EHS.tv	Bibel TV	PRO 7	QVC
Nivel de Sat-FI	Vertical low	Horizontal low	Horizontal high	Vertical high
	1229 MHz	1082 MHz	1945 MHz	1952 MHz
	E0 10 5A...	E0 10 5A...	E0 10 5A...	E0 10 5A...
SCR 0 (1284 MHz)	01 17	08 F2	0D CA	05 CB
SCR 1 (1400 MHz)	21 34	29 0F	2D E7	25 E8
SCR 2 (1516 MHz)	41 51	49 2C	4E 04	46 05
SCR 3 (1632 MHz)	61 6E	69 49	6E 21	66 22
SCR 4 (1748 MHz)	81 8B	89 66	8E 3E	86 3F
SCR 5 (1864 MHz)	A1 A8	A9 83	AE 5B	A6 5C
SCR 6 (1980 MHz)	C1 C5	C9 A0	CE 78	C6 79
SCR 7 (2096 MHz)	E1 E2 E9 BD EE	95	E6 96

Edición: Abril de 2008

Para los canales indicados es válido: SR-FEC 22000-5/6

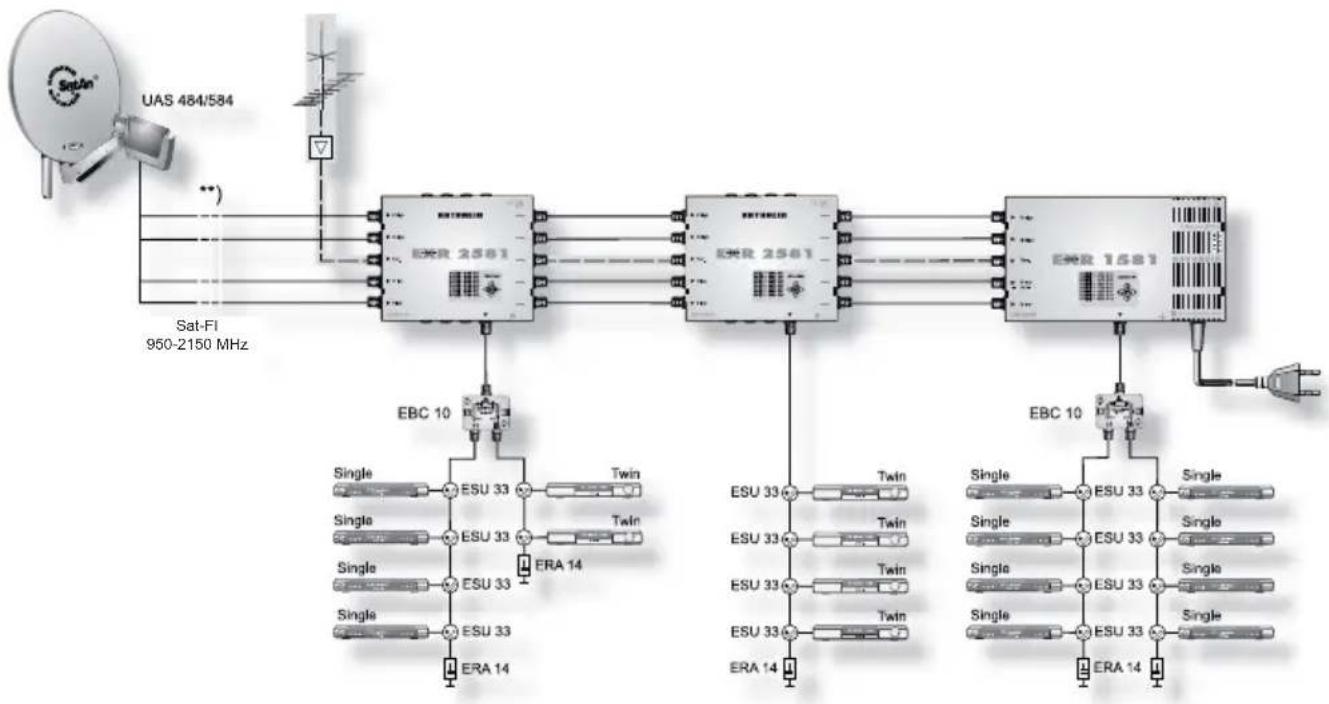

Ejemplo de una instalación (representación simbólica)

8 conexiones por vivienda

Indicaciones

Hay que prestar especial atención para que cada frecuencia disponible en la salida del conmutador

múltiple se asigne una sola vez, ya que en caso contrario los receptores interfieren entre sí.

La asignación de las frecuencias se efectúa en el menú de configuración del receptor.

En función del tipo se puede efectuar manual o automáticamente.

Se recomienda asignar las cajas de enchufe con las longitudes de conexión más cortas a las frecuencias superiores.

El sistema está dimensionado por definición de manera que los equipos monocable se alimenten con 14 V DC.

Para la transmisión de las señales de control similares a DiSEqC™, la alimentación se conmuta brevemente a 18 V DC. Una alimentación permanente de 18 V bloquearía el sistema. Por este motivo se recomienda utilizar las cajas de enchufe ESU 33/34, equipadas con una desconexión electrónica.

Los receptores conectados deben estar diseñados para el funcionamiento monocable según EN 50494.

Posibles causas de fallos y eliminación de los fallos

Problema Posible causa	Eliminación del fallo
El conmutador múltiple no conmuta	Señal de control faltante o incorrecta del receptor	Cerciorarse de que no haya ningún cortocircuito en la conexión del receptor al conmutador múltiple. Comprobar los ajustes de menú del receptor (¡modo monocable!).La tensión de servicio en la salida del receptor no debe superar los 14 V
El conmutador múltiple conmuta, pero no hay ninguna imagen correspondiente	Frecuencia monocable incorrecta	Comprobar los ajustes del menú de todos los receptores conectados.Cerciorarse de que la asignación de frecuencia sea inequívoca

Montaje e instrucciones de seguridad

• Los equipos descritos sirven exclusivamente para instalar sistemas de recepción de satélite.
• Cualquier otro uso o el incumplimiento de estas instrucciones de uso tendrán como consecuencia la pérdida de la garantía.
• Los equipos sólo deben montarse en interiores secos. No deben montarse sobre o junto a materiales fácilmente infl amables.
• Los equipos deben proveerse de un cable de compensación de potencial (Cu, mínimo 4 mm²).
• Deben tenerse en cuenta las disposiciones de seguridad de las normas respectivas actuales EN 60728-11 y EN 60065
• Medios de fijación: Tornillos para madera, máx. ∅: 4,5 mm
• Clavija de conexión: Conector de HF 75 Ω (serie F) según EN 61169-24.
• Las salidas de usuario que no se utilizan deben cerrarse con resistencias de 75 Ω (p. ej., EMK 03).

Equipo conductor de corriente

• ¡No abrir ni manipular el equipo!
• ¡Al realizar trabajos en la instalación, desenchufar siempre el conector de red de la toma de corriente!
• ¡Cerciorarse de que hay suficiente espacio! ¡Como mínimo, 5 cm!
• No montar en posición invertida.
• Es necesario que haya circulación libre de aire para el enfriamiento del aparato. ¡Peligro de recalentamiento!
  • Temperatura ambiente permitida -20 hasta +55°C

Atención:

• No se debe colocar sobre la fuente de alimentación ningún objeto que contenga líquido.
• La fuente de alimentación no debe entrar en contacto con gotas ni rocío de agua.
• Se debe poder acceder libremente al conector de red, y éste debe poder utilizarse sin problemas.
• El aparato sólo se puede desconectar de la red eléctrica desenchufando el conector de red.

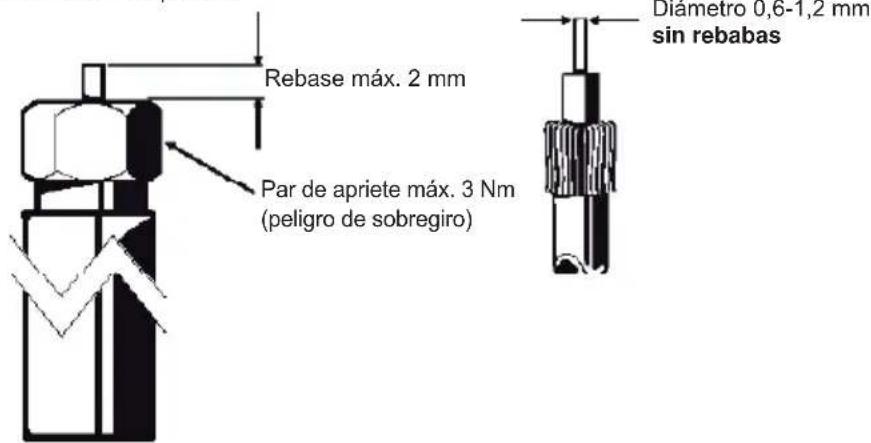

- En caso de conductores interiores del cable de diámetro superior a 1,2 mm o bien si existe rebaba, pueden resultar destruidos los conectores hembra de los aparatos.

Rebase máx. 2 mm Par de apriete máx. 3 Nm (peligro de sobregiro) Diametro 0,6-1,2 mm sin rebabas

Los aparatos electrónicos no se deben tirar a la basura doméstica. Según la directiva 2002/96/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 27 de enero de 2003, relativa a aparatos eléctricos y electrónicos usados, se tienen que eliminar correctamente como residuos.

Una vez termine la vida útil de este aparato, entreguelo en los puntos de recogida públicos previstos al efecto, para su gestión como residuo.
