EXR 1581 - Digitaler Decoder KATHREIN - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler Decoder / Einkabel-Multischalter
Marke	Kathrein
Modell	EXR 1581
Teilnehmeranschlüsse	1 x 8
Frequenzbereich terrestrisch	5-862 MHz
Frequenzbereich Sat-ZF	950-2150 MHz
Stromversorgung	198-253 V AC, 50/60 Hz
Leistungsaufnahme (max.)	18,1 W
Abmessungen (B x H x T)	215 x 148 x 43 mm
Gewicht	0,65 kg
Schutzklasse	II (schutzisoliert)
Schutzart	IP 30
Umgebungstemperatur	-20 bis +55 °C
Max. Fernspeisestrom	800 mA
Anschlüsse	F-Connectoren
Montage	Innenmontage
Kaskadierbar	Bis zu 8 Geräte
Konformität	EN 50494
Verstärkung zum Teilnehmeranschluss (SAT)	2 bis 8 dB (einstellbar)
Dämpfungssteller (SAT)	0-15 dB (1-dB-Schritte)

Häufig gestellte Fragen - EXR 1581 KATHREIN

Wie viele Receiver kann ich an den EXR 1581 anschließen?

Der EXR 1581 bietet einen Einkabel-Anschluss für bis zu 8 Receiver. Jeder Receiver erhält eine fest zugeordnete Teilnehmerfrequenz.

Welche DiSEqC-Befehle werden benötigt?

Der Multischalter verwendet einen speziellen DiSEqC™-Befehlssatz gemäß EN 50494. Die Umschaltung erfolgt automatisch durch den Receiver.

Kann der Multischalter im Außenbereich montiert werden?

Nein, der EXR 1581 ist nur für die Montage in trockenen Innenräumen zugelassen. Beachten Sie die Schutzart IP 30.

Welche Sicherheitshinweise sind zu beachten?

Vor Arbeiten an der Anlage Netzstecker ziehen. Gerät nicht öffnen oder manipulieren. Ausreichenden Abstand (mind. 5 cm) für Luftzirkulation einhalten. Nicht über Kopf montieren.

Wie stelle ich die Verstärkung ein?

Die Verstärkung im SAT-Bereich kann über einen Dämpfungssteller (0-15 dB in 1-dB-Schritten) eingestellt werden. Eine integrierte Preemphasis optimiert die Signalverteilung.

Was passiert bei falscher Frequenzzuordnung?

Jede Teilnehmerfrequenz darf nur einmal belegt werden. Bei doppelter Belegung stören sich die Receiver gegenseitig. Prüfen Sie die Menü-Einstellungen aller Receiver.

Kann ich auch terrestrische Signale empfangen?

Ja, der terrestrische Bereich (5-862 MHz) wird auch bei ausgeschaltetem Sat-Receiver durchgeschleift.

Wie wird das Gerät entsorgt?

Elektronische Geräte gehören nicht in den Hausmüll. Entsorgen Sie den EXR 1581 gemäß der WEEE-Richtlinie 2002/96/EG an einer öffentlichen Sammelstelle.

Welche Abschlusswiderstände werden empfohlen?

Nicht benutzte HF-Anschlüsse sind mit 75-Ω-Widerständen (z.B. EMK 03) abzuschließen.

Darf ich das Gerät öffnen?

Nein, das Gerät darf nicht geöffnet oder manipuliert werden. Bei Defekten wenden Sie sich an einen Fachmann.

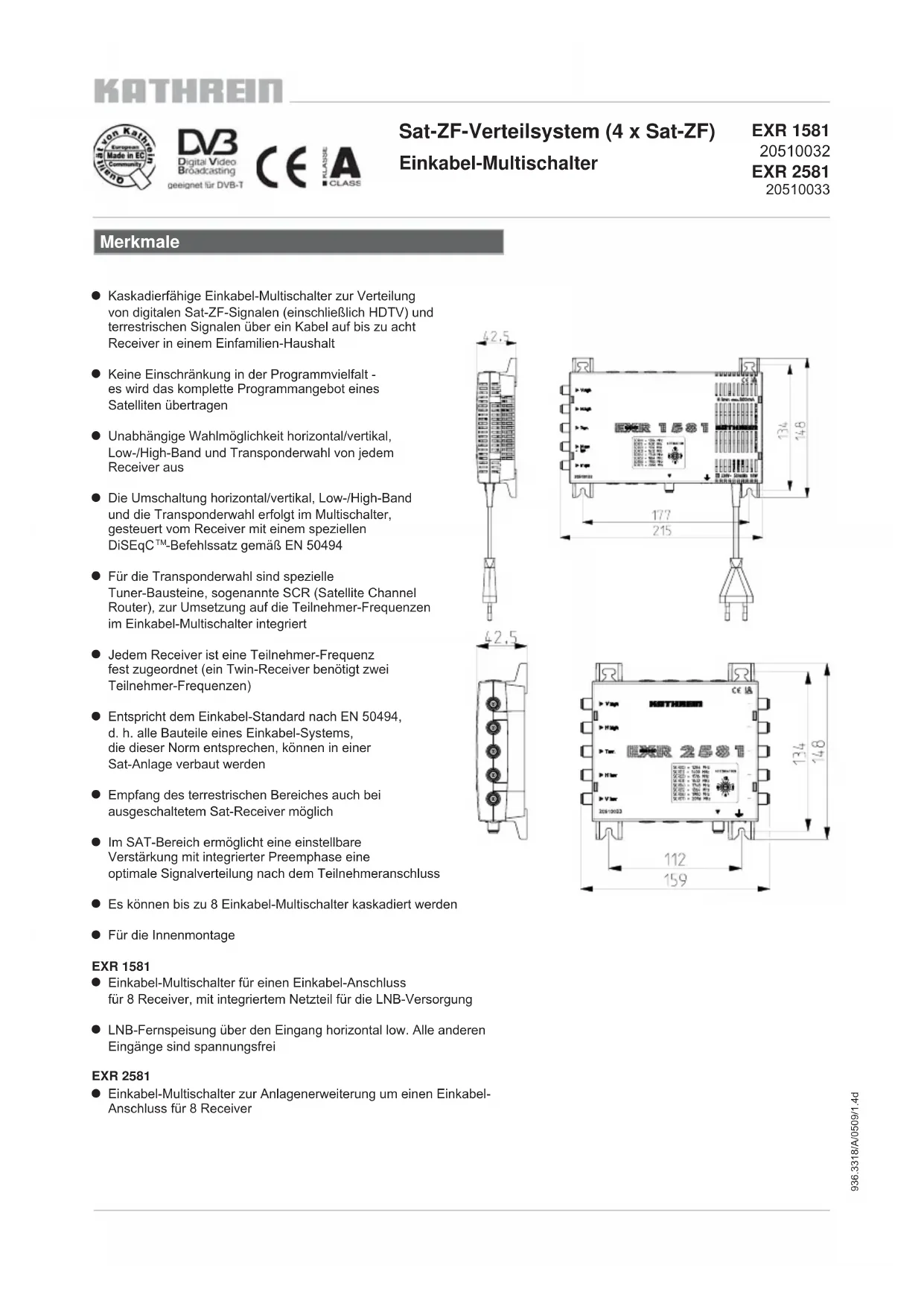

BEDIENUNGSANLEITUNG EXR 1581 KATHREIN

• Kaskadierfähige Einkabel-Multischalter zur Verteilung von digitalen Sat-ZF-Signalen (einschließlich HDTV) und terrestrischen Signalen über ein Kabel auf bis zu acht Receiver in einem Einfamilien-Haushalt
• Keine Einschränkung in der Programmvielfalt - es wird das komplette Programmangebot eines Satelliten übertragen
• Unabhängige Wahlmöglichkeit horizontal/vertikal, Low-/High-Band und Transponderwahl von jedem Receiver aus
• Die Umschaltung horizontal/vertikal, Low-/High-Band und die Transponderwahl erfolgt im Multischalter, gesteuert vom Receiver mit einem speziellen DiSEqC™Befehlssatz gemäß EN 50494
• Für die Transponderwahl sind spezielle Tuner-Bausteine, sogenannte SCR (Satellite Channel Router), zur Umsetzung auf die Teilnehmer-Frequenzen im Einkabel-Multischalter integriert
• Jedem Receiver ist eine Teilnehmer-Frequenz fest zugeordnet (ein Twin-Receiver benötigt zwei Teilnehmer-Frequenzen)
• Entspricht dem Einkabel-Standard nach EN 50494, d. h. alle Bauteile eines Einkabel-Systems, die dieser Norm entsprechen, können in einer Sat-Anlage verbaut werden
• Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
• Im SAT-Bereich ermöglicht eine einstellbare Verstärkung mit integrierter Preemphasis eine optimale Signalverteilung nach dem Teilnehmeranschluss
• Es können bis zu 8 Einkabel-Multischalter kaskadiert werden
  ● Für die Innenmontage

EXR 1581

- Einkabel-Multischalter für einen Einkabel-Anschluss für 8 Receiver, mit integriertem Netzteil für die LNB-Versorgung

- LNB-Fernspeisung über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei

EXR 2581

- Einkabel-Multischalter zur Anlagenerweiterung um einen Einkabel-Anschluss für 8 Receiver

42.5 42.5

ESR 158T 177 215 134 148

KEETHRENE CE 1A Vap Hap Tm. EWR 2587 Hbr Vbr 326+003 112 159 134 148

Technische Daten

Typ EXR 1581 EXR 2581
Bestell-Nr. 20510032 20510033
Teilnehmeranschlüsse 1 x 8 1 x 8
Eingänge			1 x terres-trisch	4 x Sat-ZF	1 x terres-trisch	4 x Sat-ZF
Frequenzbereich MHz 5-862 950-2150 5-862 950-2150
Durchgangsdämpfung dB -- 2,5 2,0
Anschlussdämpfung (terrestrisch)		dB	1	-	7	-
Verstärkung zum Teilnehmeranschluss (SAT) ^1)		dB	-	2 → 8	-	2 → 8
Einstellbereich Dämpfungssteller (SAT, 1-dB-Schritte)		dB	-	0-15	-	0-15
Entkopplung horiz./vert.		dB	-	30	-	30
Entkopplung Stamm		dB ---	40
Max. Ausgangspegel ^2)		dBμV	-	93	-	93
Teilnehmer-Frequenz/SCR-Adresse	Receiver 1	MHz	1284/0		1284/0
	Receiver 2		1400/1		1400/1
	Receiver 3		1516/2		1516/2
	Receiver 4		1632/3		1632/3
	Receiver 5		1748/4		1748/4
	Receiver 6		1864/5		1864/5
	Receiver 7		1980/6		1980/6
	Receiver 8		2096/7		2096/7
Schirmungsmaß		dB	5-300 MHz > 85; 300-470 MHz > 80470-1000 MHz > 75; 1000-2400 MHz > 55
Zul. Versorgungsspannung am Teilnehmer-Ausgang		V	12-14		12-14
Max. Stromaufnahme Multischalter		mA	350		350
Eingangsnennspannung		V	198-253		-
Eingangsnennleistung (mit 800/200/0 mA Last)		W	18,1/5/1,5		-
Spannung sekundär (Eingang horiz. low)		V	18		-
Max. Fernspeisestrom ^3)		mA	800		-
Max. zul. Fernspeisestrom pro Stamm		mA	-		1000
Schutzklasse/Schutzart			II (schutzisoliert)/IP 30		IP 30
Zulässige Umgebungstemperatur		°C	- 20 bis + 55		- 20 bis + 55
Anschlüsse			F-Connectoren		F-Connectoren
Abmessungen		mm 215 x 148 x 43		160 x 148 x 43
Verpackungs-Einheit/Gewicht		St./kg	1 (10)/0,65		1 (10)/0,45

^1) Frequenzabhängige Dämpfung/Verstärkung (Preemphasis)

2) Nach EN 60728-3, Störprodukte 3. Ordnung, 35-dB-IMA

^3) Über Eingang horizontal low

DiSeqC™-Befehle für verschiedene Programme

Programm	EHS.tv	Bibel TV	PRO 7	QVC
Sat-ZF-Ebene	Vertical low	Horizontal low	Horizontal high	Vertical high
	1229 MHz	1082 MHz	1945 MHz	1952 MHz
	E0 10 5A...	E0 10 5A...	E0 10 5A...	E0 10 5A...
SCR 0 (1284 MHz)	01 17	08 F2	0D CA	05 CB
SCR 1 (1400 MHz)	21 34	29 0F	2D E7	25 E8
SCR 2 (1516 MHz)	41 51	49 2C	4E 04	46 05
SCR 3 (1632 MHz)	61 6E	69 49	6E 21	66 22
SCR 4 (1748 MHz)	81 8B	89 66	8E 3E	86 3F
SCR 5 (1864 MHz)	A1 A8	A9 83	AE 5B	A6 5C
SCR 6 (1980 MHz)	C1 C5	C9 A0	CE 78	C6 79
SCR 7 (2096 MHz)	E1 E2 E9 BD EE	95	E6 96

Stand: April 2008

Für die angegebenen Programme gilt: SR-FEC 22000-5/6

Anlagenbeispiel (Symbolische Darstellung)

8 Anschlüsse pro Wohneinheit

Hinweise

Es ist besonders darauf zu achten, dass jede am Ausgang des Multischalters zur Verfügung stehende

Frequenz nur einmal belegt wird, da sich die Receiver sonst gegenseitig stören.

Die Zuordnung der Frequenzen geschieht im Einstellmenü des Receivers.

Je nach Typ kann dies manuell oder automatisch erfolgen.

Es wird empfohlen, die Steckdosen mit den kürzeren Anschlusslängen den höheren Frequenzen zuzuordnen.

Per Definition ist das System so ausgelegt, dass Einkabelgeräte mit 14 V DC versorgt werden.

Zum Übertragen der DiSEqC™-ähnlichen Steuersignale wird die Versorgung kurzzeitig auf 18 V DC

geschaltet. Dauerhaft angelegte 18 V würden das System blockieren. Aus diesem Grunde empfiehlt sich die

Verwendung der Steckdosen ESU 33/34, die mit einer elektronischen Abschaltung versehen sind.

Angeschlossene Receiver müssen für Einkabelbetrieb nach EN 50494 ausgelegt sein.

Mögliche Fehlerursachen und deren Behebung

Problem Mögliche Ursache	Fehlerbehebung
Multischalter schaltet nicht	Kein oder falsches Steuer-signal vom Receiver	Auf kurzschlussfreie Verbindung vom Receiver zum Multischalter achten. Menü-Einstellungen des Receivers (Einkabelmodus!) prüfen.Betriebsspannung am Receiver-Ausgang darf nicht größer als 14 V sein
Multischalter schaltet, aber kein zugehöriges Bild	Falsche Einkabel-Frequenz	Menü-Einstellungen aller angeschlossenen Receiver prüfen.Auf eindeutige Frequenzvergabe achten

Montage und Sicherheitshinweise

• Die beschriebenen Geräte dienen ausschließlich der Installation von Satelliten-Empfangsanlagen.
- Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
• Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
• Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm²) zu versehen.
• Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.
• Befestigungsmittel: Holzschrauben, max ∅: 4,5 mm
- Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.
- Nicht benutzte HF-Anschlüsse sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschließen.

• Nicht öffnen oder am Gerät manipulieren!
• Bei Arbeiten an der Anlage immer Netzstecker aus der Steckdose ziehen!
• Auf ausreichenden Abstand achten! Nach allen Seiten mind. 5 cm!
• Nicht über Kopf montieren.
• Für die Geräteentwärmung muss freie Luftzirkulation möglich sein. Überhitzungsgefahr!
  • Zulässige Umgebungstemperatur -20 bis +55°C

Achtung:

• Auf das Netzgerät dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
• Das Netzgerät darf nicht Tropf- oder Spritzwasser ausgesetzt sein.
• Der Netzstecker muss ohne Schwierigkeiten zugänglich und benutzbar sein.
• Das Gerät kann nur durch Ziehen des Netzsteckers vom Netz getrennt werden.

- Bei größerem Durchmesser des Kabel-Innenleiters als 1,2 mm bzw. Grat können die Gerätebuchsen zerstört werden.

Max. 2 mm Überstand Anzugsmoment max. 3 Nm (Gefahr des Überdrehens) Durchmesser 0,6-1,2 mm gratfrei

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.

Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
