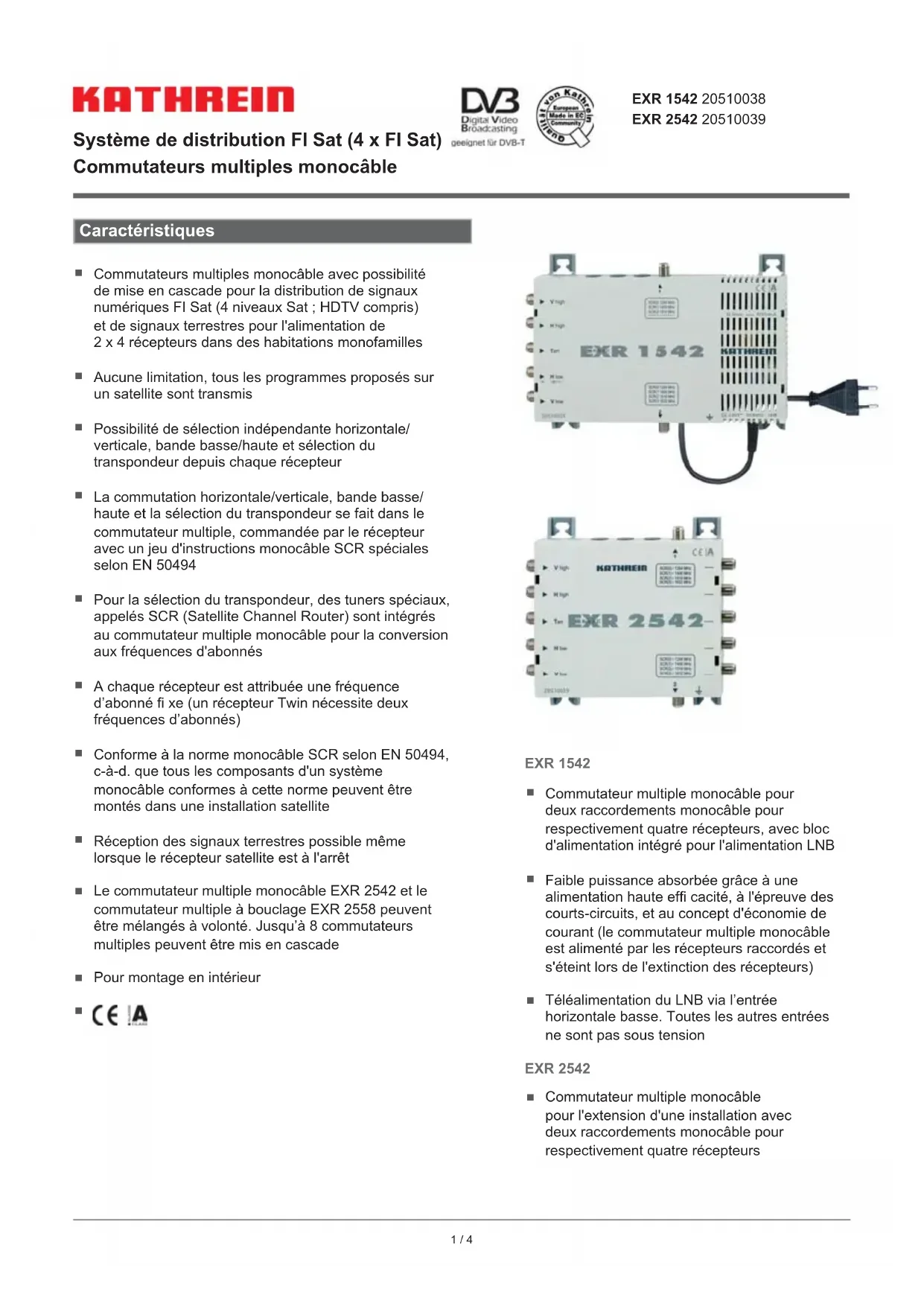

MODE D'EMPLOI EXR 1542 KATHREIN
- Commutateurs multiples monocable avec possibilité de mise en cascade pour la distribution de signaux numériques FI Sat (4 niveaux Sat ; HDTV compris) et de signaux terrestres pour l'alimentation de 2 × 4 récepteurs dans des habitations monofamilles
Aucune limitation, tous les programmes proposés sur un satellite sont transmis
Possibilité de selection independante horizontal/ vertical, bandeasse/haute et selection du transpondeur depuis chaque récepteur
La commutation horizontale/verticale, bande basse/ haute et la selection du transpondeur se fait dans le commutateur multiple, commande par le recepteur avec un jeu d'instructions monocable SCR spéciales selon EN 50494
Pour la selection du transpondeur, des tuners spéciaux, appelés SCR (Satellite Channel Router) sont intégrés au commutateur multiple monocable pour la conversion aux fréquences d'abonnés
A chaque récepteur est attribuée une fréquence d'abonné fi xe (un récepteur Twin nécessite deux fréquences d'abonnés)
Conforme à la norme monocable SCR selon EN 50494, c-à-d. que tous les composants d'un système monocable conformes à cette norme peuvent être montés dans une installation satellite
Réception des signaux terrestres possible même lorsque le récepteur satellite est à l'arrêt
Le commutateur multiple monocable EXR 2542 et le commutateur multiple à bouclage EXR 2558 peuvent être mélangés à volonté. jusqu'à 8 commutateurs multiples peuvent être mis en cascade
Pour montage en interieur
CCCA

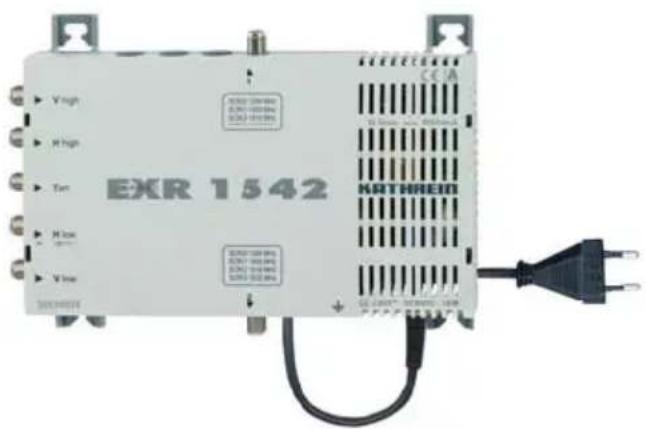

EXR 1542
- Commutateur multiple monocable pour deux raccordements monocable pour respectivement quatre recepteurs, avec bloc d'alimentation intégré pour l'alimentation LNB
- Faible puissance absorbée grâce à une alimentation haute effi cacité, à l'épreuve des courts-circuits, et au concept d'économie de courant (le commutateur multiple monocable est alimenté par les récepteurs raccordés et s'extinction lors de l'extinction des récepteurs)
Téléalimentation du LNB via l'entrée horizontaleasse.Toutes les autres entrées ne sont pas sous tension

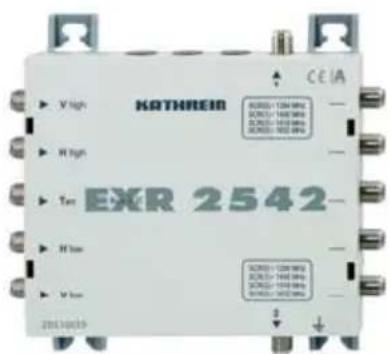

EXR 2542
- Commutateur multiple monocable pour l'extension d'une installation avec deux raccordements monocable pour respectivement quatre récepteurs
\section*{Caracteristiques techniques}
| Type EXR 1542 EXR 2542 | ||||||
| Référence 20510038 20510039 | ||||||
| Raccordements d'abonnés 2 x 4 2 x 4 | ||||||
| Entrées 1 x terrestre 4 x FI Sat 1 x terrestre 4 x FI Sat | ||||||
| Plage de fréquences MHz 5-862 950-2150 5-862 950-2150 | ||||||
| Affaïblissement de transmission dB - - 2,5 2.0 | ||||||
| Atténuation de raccordement (terrestre) | dB | 5 | - | 11 | - | |
| Gain au raccordement d'abonné (SAT)1 | dB | - | 0 → 4 | - | 0 → 4 | |
| Découplage horiz./vert. | dB | - | 30 | - | 30 | |
| Découplage ligne principale | dB - - - | 40 | ||||
| Niveau de service | dBμV | - | 85 | - | 85 | |
| Fréquence abonné/adresse SCR | RéCEPTeur 1 | MHz | 1284/0 | 1284/0 | ||
| RéCEPTeur 2 | 1400/1 | 1400/1 | ||||
| RéCEPTeur 3 | 1516/2 | 1516/2 | ||||
| RéCEPTeur 4 | 1632/3 | 1632/3 | ||||
| Tension d'alimentation adm. à la sortie abonné V | 12-14 | 12-14 | ||||
| Consommation de courant max. commutateur multiple @ 14 V par raccordement | mA | 130 | 130 | |||
| Tension nominale d'entrée | V~ | 230 (47-63 Hz) | - | |||
| Plage de tension d'entrée adm. | V | 198-253 | ||||
| Puisance nominale d'entrée (charge 0/150/800 mA) W | 1,7/4,7/18 | - | ||||
| Tension secondaire (entree horiz. basse) | V_ | 18 | - | |||
| Courant de téléalimentation max. 2) | mA_ | 800 | - | |||
| Courant max. adm. de téléalimentation par ligne principale | mA_ | - | 1000 | |||
| Classe/degré de protection | II (double isolation)/IP 30 | IP 30 | ||||
| Température ambiente admissible | °C | - 20 à + 55 | - 20 à + 55 | |||
| Raccordements | Connecteurs F | Connecteurs F | ||||
| Dimensions | mm 215 x 148 x 42,5 | 159 x 148 x 42,5 | ||||
| Unité d'emballage/Poids | u./kg 1 | (10)/0,6 | 1 | (10)/0,5 | ||
1 Attenuation/gain en fonction de la fréquence (préaccentuation) ; plus SCR 0 -1 dB SCR 3 + 2 dB
2) Par entree horizontale basse
Instructions monocable SCR pour différents programmes
| Programme | BBC | EINS EXTRA | PRO 7 | QVC |
| Niveau FI satellite | Verticale basse | Horizontale basse | Horizontale haute | Verticale haute |
| 1847 MHz | 994 MHz | 1945 MHz | 1952 MHz | |
| E0 10 5A.... | E0 10 5A.... | E0 10 5A.... | E0 10 5A.... | |
| SCR 0 (1284 MHz) | 01 B1 | 08 DB | 0D CA | 05 CB |
| SCR 1 (1400 MHz) | 21 CE | 28 F8 | 2D E7 | 25 E8 |
| SCR 2 (1516 MHz) | 41 EB | 49 15 | 4E 04 | 46 05 |
| SCR 3 (1632 MHz) | 62 08 | 69 32 | 6E 21 | 66 22 |
Etat: 12/2010
Valable pour les programmes indiqués : SR-FEC 22000-5/6
Consignes de montage et de sécurité

- Les apparèils décrits ici sont exclusivement destinés à la réalisation d'installations de réception satellite.
- Tout autre usage, de même que le non respect des prsentes consignes, entraînera l'annulation de la garantie.
- Les appareils ne doivent être montés que dans des environnementes interieurs non humides. Ne pas l'instructor sur ou à proximate de matérielaux facilement inflammables.
- Les apparéils doivent être pourvus d'une ligne Equipotentielle (Cu, 4 mm² minimum).
- Observer les consignes de sécurité des normes EN 60728-11 et EN 60065.
Dispositifs de fixation : Vis à bois, 0 max. : 4,5 mm - Connecteurs : Connecteurs HF 75 Ω (série F) selon EN 61169-24.
- Les connexions HF inutilisées doivent être chargées par des résistances de 75 Ω (par ex. EMK 03).

Appareil sous tension EXR 1542
- Ne pas ouvrir ou manipuler l'appareil!
- Systematique debrancher la fiche secteur de la prise avant d'intervenir sur l'installation!
- Veiller à une ventilation ajusté! 5 cm min. sur chaque face!
L'appareil ne doit pas etre fi xé au plafond!
L'evacuation de la chaleur de l'appareil suppose une circulation suffisante de I'air. Risque de surchauffe! - Température ambiente admissible -20 à +55°C

Attention :
- Ne poser aucun objet contenant du liquide sur le bloc d'alimentation.
- Préserver le bloc d'alimentation des gouttes ou des projections d'eau.
La fi che d'alimentation doit rester facilement accessible. - Ne débrancher l'appareil du secteur qu'en tirant sur la fiche secteur.

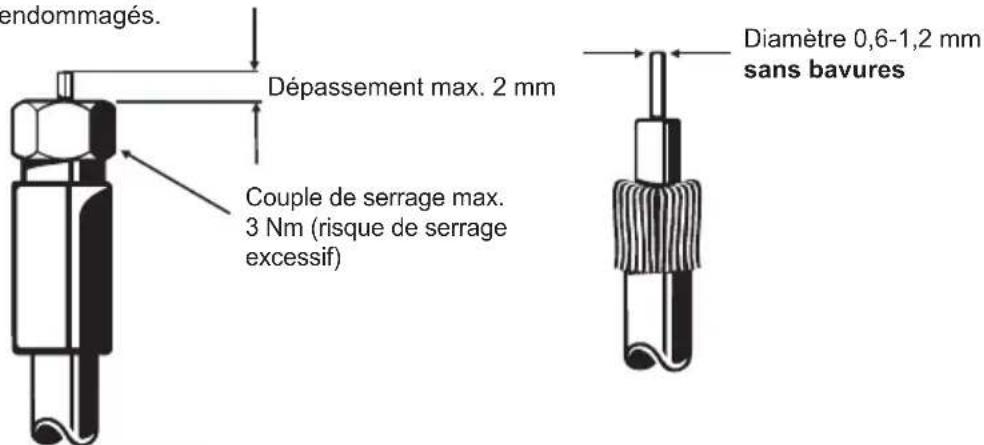

Si le diametre du conducteur interne est supérieur a 1,2 mm ou en presence d'ébarbures, les connecteurs femelles de l'appareil sont susceptibles d'être endommages.

Remarques
- S'assurer que chaque fréquence disponible à la sortie du commutateur multiple n'est affectée qu'une seule fois, sinon perturbation mutuelle des récepteurs.
- L'affection des fréquences se fait dans le menu de réglage du récepteur.
- Suivant le type, ceci peut être effectué manuellement ou automatiquement.

- Il est recommandé d'affector les prises avec les longueurs de raccordement les plus courtes aux fréquences les plus élevées.
Le système est par définition conçu de manière à ce que les apparèils monocâble soient alimentés en 14 V CC. - Pour la transmission des signaux de commande similaires à DiSEqCTM, l'alimentation est brièvement commutée sur 18 V CC L'application permanente de 18 V bloquerait le système. Il est par conséquent recommandé d'utiliser les prises ESU 33/34, qui possèdent une déconnexion électronique.
- Les récepteurs raccordés doivent être concus pour le fonctionnement en mode monocable selon EN 50494.

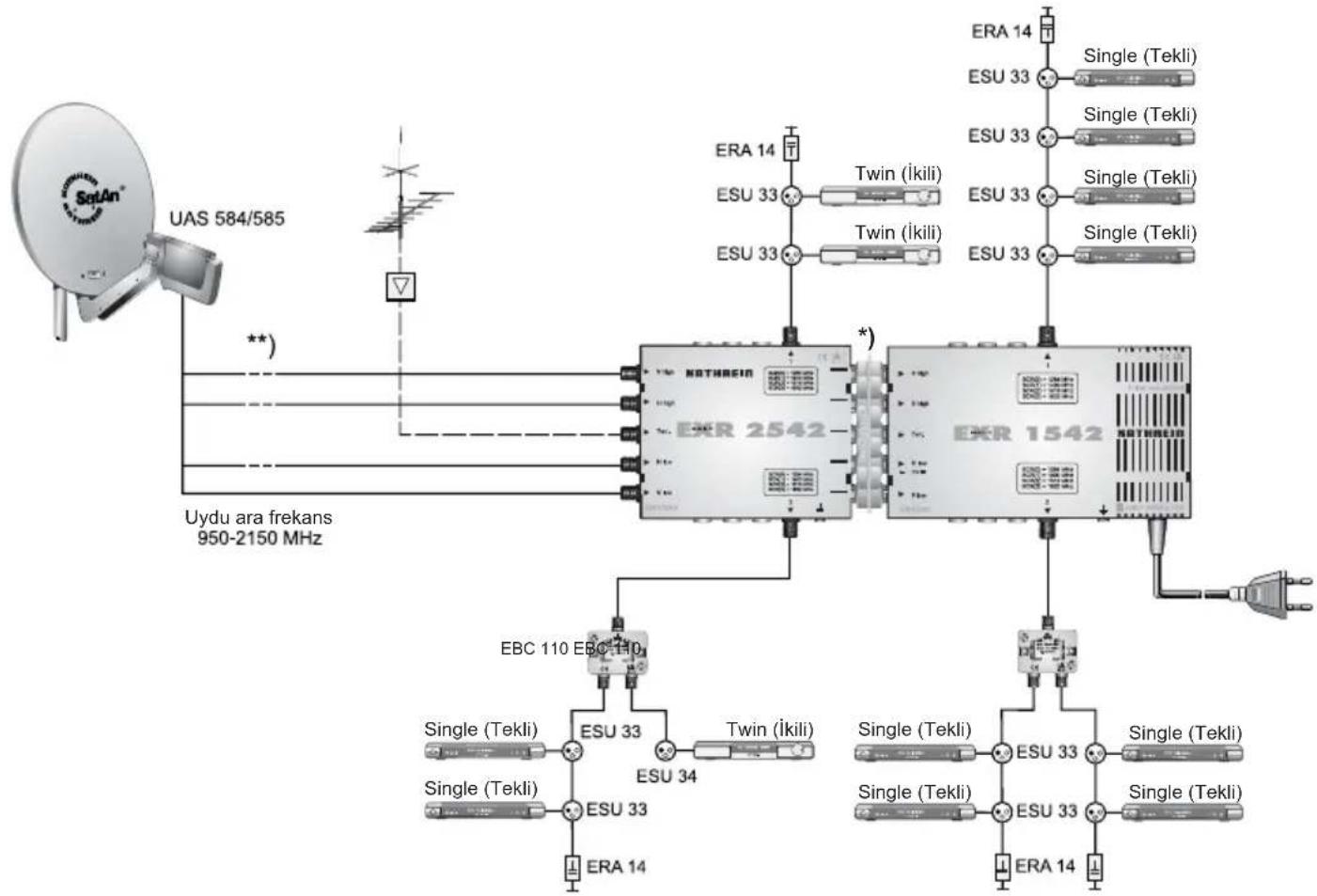

Exemple d'installation (réprésentation symbolique)

4 raccordements par unité d'habitation
^ 念 EMU 250 (connecteur à 5 broches), BN 20510044 disponible en option Non fourni avec EXR 1542/2542
** Protection antisurtension KAZ 11/KAZ 12
Causes de defaults possibles et remèdes
| Problème Cause possible | Remède | |
| Le commutateur multiple ne commute pas | Signal de commande du récepteur absent ou erroné | S'assurer de l'absence de court-circuit de la liaison entre le récepteur et le commutateur multiple. Vérifier les régliages du menu du récepteur (mode monocâuble!). La tension de service à la sortie du récepteur ne doit pas excéder 14 V |
| Le commutateur multiple commute mais il n'y a pas d'image correspondante | Fréquence monocâuble erronée | Vérifi er les régliages du menu de tous les récepteurs raccordés. S'assurer que les fréquences ne sont affectées qu'une seule fois |

Les apparêls électroniques ne sont pas des déchets domestiques et doivent à ce titre, conformément à la directive 2002/96/CEE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et electroniques, être éliminés comme il se doit. Veuillez remetre cet apparéil, lorsqu'il sera hors d'usage, à un point de collecte officiel spécifique prévu à cet effet.
