KULLANIM KILAVUZU H81M ASROCK

ASRock'in zorlu kalite kontrol sureçlerinden geleçmis,—yanakartin satin aldiginiz,—cin teşekür ederiz. Saglam tasarimi ile ASRock'in kalite ve dayaniklik taahhüdüne uygun)—sekilde—"mukemmel"—performans saglar.

Anakart Özellikleri ve BIOS yazilimi güllenebileçgenden, bu dokumantasyonun icerigi herhangi bir bildirimde bulunilmaksizin degistirilebilir. Bu dokumantasyon izerinde herhangi bir degisiklik yapilmasi halinde, güllellenmis sürüm, herhangi bir bildirim yapilmaksizin ASRock'in web sitesinde yer alacaktir.. Bu anakart ile ilgili olarak teknik destek almak istiyorsaniz, lüften kullandiginiz model hakinda özel bilgiler icin web sitemizi ziyaret edin. En*guncel VGA kartlar ve CPU destek listelerini de ASRock'in web sitesinden bulabilirsiniz. ASRock'in web sitesi http:// www.asrock.com.

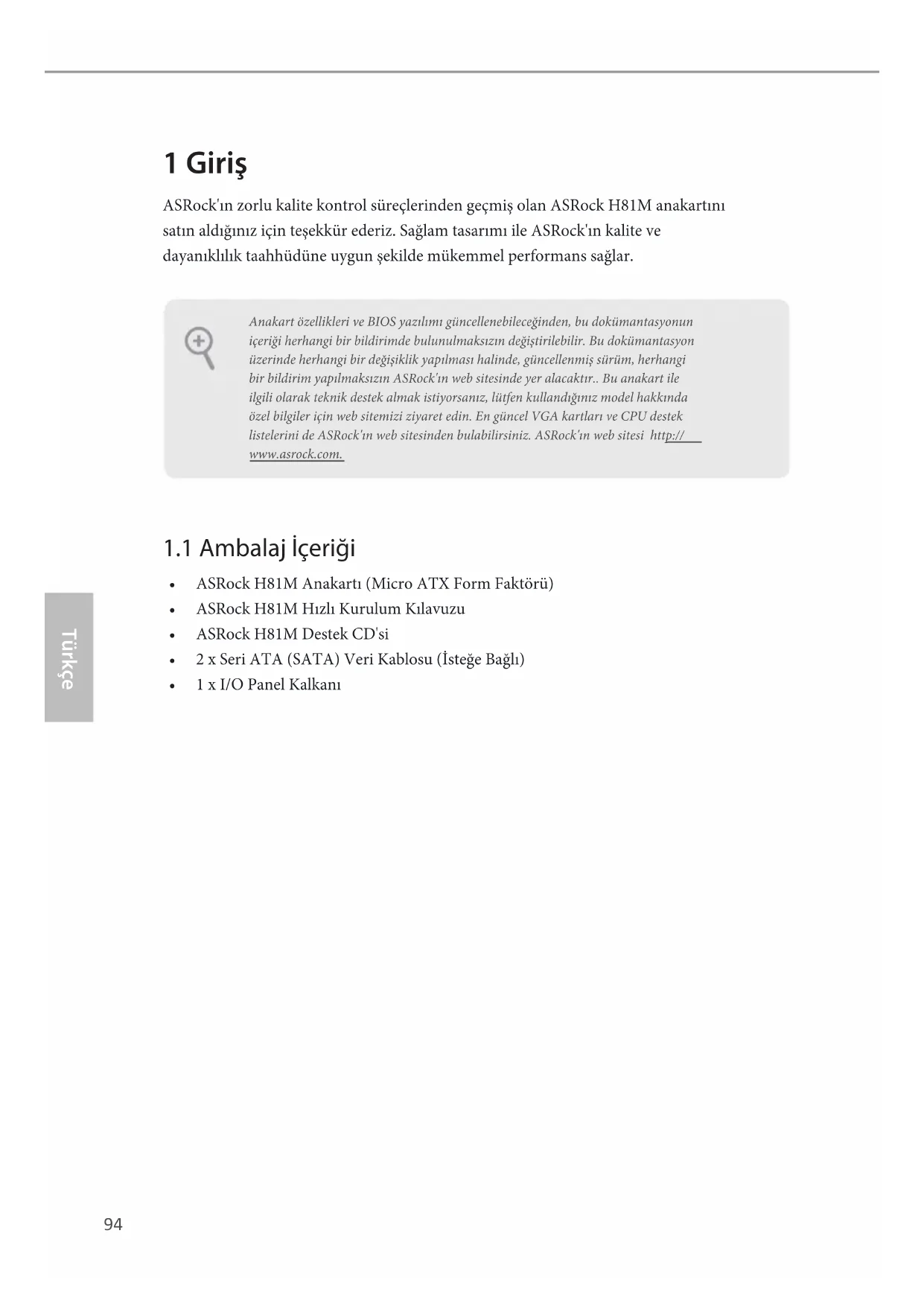

1.1 Ambalaj Içeriği

ASRock H81M Anakarti (Micro ATX Form Faktoru)
ASRock H81M Hizli Kurulum Kilavuzu
ASRock H81M Destek CD'si
2x Seri ATA (SATA) Veri Kablosu (Istege Baghi)
1 x I/O Panel Kalkami

1.2 Özellikler

Platform	• Micro ATX Form Faktörü • Tam Kiţ Bağlayışıçı tasarı
CPU	• 4ncü Nesil Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedir • 4 Güç Saf,copy Tasarımı • Intel® Turbo Boost 2.0 Teknolojisini destekler
Yonga kümesi	• Intel® H81
Bellek	• Çift Kanallı DDR3 Bellek Teknolojisı • 2 x DDR3 DIMM yuvaları • DDR3 1600/1333/1066 ECC olmayan, ara belüğe alınmamış belleşnde destekler • Maksimum system belşkı kasitesi: 16GB (bkz. DİKKAT ikazı) • Intel® Üstün Bellek Profili (XMP)1.3/1.2 özk Liginci destekler
Genişletme Yuvası	• 2 x PCI Express 2,0 x16 yuva (PCIE1: x16 modu; PCIE2: x4 modu) • 2 x PCI yuvası • AMD Quad CrossFire™ ve CrossFire™ islevlerini destekler
Grafikler	• Intel® HD Graphics Dahili Görtzleri ile VGA çktilari,yalınizca GPU entegre edilmiş,islemciler ile desteklenir. • Intel® HD Graphics Dahili Görtzellerini destekler:AVC,MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTru™ 3D,Intel® Net Video HD Teknolojisı, Intel® Insider™, Intel® HD Graphics 4600 ile Intel® Quick Sync Video • Pixel Shader 5.0, DirectX 11.1 • Maksimum paylşilan bellek 1792MB • Üç VGA çktişi seçeneği: D-sub, DVI-D ve HDMI • 1920x1200 @ 60Hz'ye kadar;cözünurlükte HDMI Teknolojisini destekler • 1920x1200 @ 60Hz'ye kadar DVI-D,islevinci destekler

1920x1200 @ 60Hz'ye kadaroczūnūrlükle D-Sub islevini destekler
HDMI ile Otomatik Dudak Senkronizasyonu (12bpc=, xvYCC ve HBR (Yüksek Bit Hzinda Ses) özelliklerini destekler (Uyumlu bir HDMI monitorü kullanilmaldir)
DVI-D ve HDMI böglanti noktaları ile HDCP,islevini destekler
DVI-D, ve HDMI böglanti noktalariyla, Full HD 1080p Bluray (BD) kayittan yurutme ozelliklerini destekler

Ses

• Içerik Koruma Özelligi ile 7.1 CH HD Ses (Realtek ALC892, Ses Codec Bileşeni)
  Ustun Blu-ray ses destegi

LAN

PCIE x1 Gigabit LAN 10/100/1000 Mb/s
Qualcomm Atheros AR8171
Qualcomm Atheros Govenli Internet Aci Teknolojisini destekler
LAN Aqihsini Destekler
Enerji Verimliligine Sahip Ethernet 802.3az islevini destekler
- PXE ozelligini destekler

Arka Panel I/O

1 x PS/2 Klavye Baglanti Noktas
1 x D-Sub Baglanti Noktası
1 x DV-D Baglanti Noktas
1 x HDMI Baglanti Noktas
1xOptikSPDIFCiksiBaglantiNoktas
4xUSB2.0Baglantinoktas1
2xUSB3.0Baglantinoktas1
LED'sahip 1x RJ-45 LAN Baglanti Noktas1 (ACT/LINK LED ve SPEED LED)
HD Ses Jakı: Arka Hoparlör / Merkezi / Bas / Hat Girişi / On Hoparlör / Mikrofon

Depolama

• 2 x SATA3 6,0 Gb/s baglayiclari NCQ, AHCI ve "Hot Plug" islevlerini destekler
• 2 × SATA2 3,0 Gb/s baglayiclari NCQ, AHCI ve "Hot Plug" islevlerini destekler

Baglayici

1xIRbaglantisi
1x Yazdirma Baglanti noktasibaglantis
1xCOMBaglanti noktasbaglantis
1xKasa Yetkisiz Erişim baglantisi
1 x TPM baglantis
2xCPU Fan baglayicilar1 (1x4-pin, 1x3-pin)
2xKasa Fan1 baglayicilar (1x4-pin,1x3-pin)
1xGucFan1baglayicsi3-pin)
1x24pinATXgucbaglayicis1
1x8pin 12V guc baglayicisi
1xOn panel ses baglayicisi
1xSPDIFCiksgagliayicis1
- 2x USB 2.0 baglantis (4 USB 2.0 baglanti noktasim destekler)
- Etron EJ168A ile 1 x USB 3.0 baglantis (2 USB 3.0 baglantin noktasini destekler)

BIOS Özelliği

Cok dilli GUI Destegi ile 32Mb AMI UEFI Legal BIOS
ACPI 1.1 Uyumluluğu Uyandirma Olaylari
SMBIOS 2.3.1 Destegi
CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Coklu Ayari

Destek CD'si

• Sürüçüler, Yarıncı Yazilimlar, AntiVirus Yazilimi (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Tarayüncü ve Araç Çubuğu, Start8, Intel* Extreme Tuning Utility (IXTU)

Donanim

CPU/Kasa Sicakligi Tespiti
CPU/Kasa/Guc Fani Devirolcer
CPU/Kasa Sessiz Fan (Kasa Fan Hizinin CPU Sicakligina Göre Otomatik olarak Ayarlanmasim Saglar)
CPU/Kasa Fani Coklu Hiz Kontrolü

KASA AÇIK alglamasi
- Voltaj Denetleme: +12V, +5V, +3,3V, CPU Vcore

os

• Microsoft® Windows® 8 / 864-bit / 7 / 764-bit ile uyumlu

Belgeler

FCC,CE,WHQL
ErP/EuP için hazir (ErP/EuP için hazir güç beslemesi gereklidir)

• Detaylu ürin bilgisi icin, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarim duzenleme, Bagümşiz Hz Asırtma Teknolojinu uygulanması ya da üçuncu kisilerin Hz asırtma araclarinin kullanilması da dahil olmak uzere:tüm Hz asırtma ilemlerin belirli bir risk tasidigi unutmayın. Hz asırtma, sisteminizin dayanikligi etkileyebilir, hatta sisteminizde yer alan bileşen ve aygtlara zarar verebilir. Bunu riski ve masraflart size ait olmak uzereGPCleşirilmelidir. Hz asırtmadanDOGabilecek zararlar konusunda sorumlu olmayacagiz.

Sinrlamalar nedeniyle, gerek bellek boyutu Windows 32-bit isletim systemleri cerevesinde systemd kullanimma ayrildigi icin 4GB'den az olabilir. Windows ^ 64-bit isletim systemderinde bu turi sinrlamalar yokitur. Windows tarafindan kullanilmayan bellekten faydalanmak icin ASRock XFast RAM'i kullanabilisiniz.

1.3 Baglanti Teli Kurulumu

Cizim, baglanti tellerin kurulumunu gostermektedir. Tel kapagi, pimlerin uzerine yerleştilidigiinde, tel "Kisa" olur. Pimlerin uzerinde tel kapagi bulunmadiginda, tel "Kisa" olur. Cizim, pin1 ve pin2 alanları "Kisa" olan ve bu iki pim uzerinde bir baglanti teli kapagi bulunan 3-pin baglanti telini gostermektedir.

CMOS'u Temizle Baglanti

Teli

• (CLRCMOS1)

(bkz.sf.1,No.12)

CMOS'u TemizleVarsaylan

CLRCMOS1, CMOS verilerini temizlememizi saglar. Sistem parametrelerini temizlemek ve varsayilan kurulum ayarlarina sifirlamak icin, lutfen bilgisayari kapatin ve guç kablosunu güç beslemesinden Çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kisaltmak icin bir baglanti teli kullanin. Ancak, CMOS'u lutfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, once sistemi baslatin ve ardashan CMOS temizleme islemi oncesinde yeniden kapatin. Lutfen, parola, tarih, saat ve varsayilan kullanı profilinin yalınizca CMOS bataryasi Çikarildışında temizlenceğini unutmayın.

CMOS'u temizlerseniz, kasa açık uyarısl alabilirsiniz. Üncekı kasa yetkızı erişim durumu kaydın silmek icin lüften BIOS durumunu "Durumu Temizle" olarak belirleyin.

1.4 Ekli Baglantilar ve Baglayicilar

Ekli baglantilar ve baglayiclar baglanti teli degildir. Baglanti teli kapaklarin bu baglanti ve baglayiclar izerine yerlestirmeyin. Baglanti teli kapaklarinna baglantilar ile baglayiclar izerine yerlestirilmesi, anakarta kalica hasar verebilir.

Sistem Paneli Baglantisi (9-pin PANEL1) (bkz sf.1, No. 13)

Guc anahtarini baglayin, kasa uzerindeki anahtar ile system durumu belirtecini asagidaki pim duzenine gore sifirlayin. Kablolari baglarken positif ve negatif pimleri not edin.

PWRBTN (Guc Anahtari):

Güç anahtarı nasa on paneline baglıyın. Güç anahtarı kullanarak sistemin hangi yöne hareketle kapanacagın seçebilirsiniz.

RESET (Sifirlama Anahtari):

Sifirlama anahtarim kasa on paneline baglayin. Bilgisayarin kilitlenmesi ve normal sekilde yeniden baslatilamaması halinde reset (sifirla) diğmesine basin.

Güç durumu belirteci nasa on paneline baglayn. Sistem calisirken LED isigi yanacaktir. Sistem S1/S3 uyku durumdayken LED isigi yanip söner. Sistem S4 uyku durumunda ya da kapalyyken (S5) LED isik kapanir.

HDLED (Sabit Disk Aktivitesi LED):

Sabit Disk Aktivitesi LED'i kasanin on paneline baglayn. Sabit suriucu veri okur ya da yazarken LED 1sigt yanar.

On panel tasarimi kasaya gore degisiklik kristerebilir. Bir on panel modulü, temel olarak bir gic anahtarı, sifrlama anahtarı, gic LEDi, sabit sirucii aktivitesi LEDi, hoparlor gibi birimlerden olusur. Kasanzin on panel modulunü bu baglantya takmadan.Once, kablo duzenlemeleri ile pin duzenlemelerinin dizgün sekilde yapildigundan emin olun.

Seri ATA2 Bağlay iarları (SATA_4: bkz. sf.1, No. 8) (SATA_5: bkz. sf.1, No. 7)	SATA_5	Bu iki SATA2 böglayüncü, veri aktarıhilli 3,0 Gb/ sn'ye kadar oleh dahili depolama aygünkıin , tasarlanmiş SATA veri kablorkın destekler.
Seri ATA3 Bağlay iarları (SATA_0: bkz. sf.1, No. 9) (SATA_1: bkz. sf.1, No. 10)	SATA_1	Bu iki SATA3 böglayüncü, veri aktarıhilli 6,0 Gb/ sn'ye kadar oleh dahili depolama aygünkıin , tasarlanmiş SATA veri kablorkın destekler.
USB 2.0 Bağlantiları (9-pin USB6_7) (bkz. sf.1, No. 15) (9-pin USB8_9) (bkz. sf.1, No. 16)	USB_PWR P+GND P+GND USB_PWR	Bu anakart üzerinde, I/O paneli üzerindeki dört USB 2.0 böglanti noktasınınyanı sira, iki adet böglanti bulunmaktadır. Her USB 2.0 böglantkı, adiet böglanti noktası destekleyebilir.
USB 3.0 Bağlantı (19-pin USB3_2_3) (bkz. sf.1, No. 11)	Vbus Ia: PA_SSEX Ia: PA_SERX+ GND GND Ia: PA_PBAT Ia: PA_PBAT+ GND Ia: PA_D- Ia: PA_D+ GND Ia: PA_D- Ia: PA_D+ Ia: PA_D+ GND	Bu anakart üzerinde, I/O paneli üzerindeki,iki USB 3.0 böglanti noktasının yanı sira, bir adet böglanti bulunmaktadır. Her USB 3.0 böglantkı, adiet böglanti noktası destekleyebilir.
Ön Panel Ses Bağlantı (9-pin HD_AUDIO1) (bkz. sf.1, No. 23)	GND PRESENCE# MIC_RET OUT_RE1 J_SENSE OUT2_R MIC2_L	Bu böglantı, ses aygünkın, paneline要考虑,içindir.

1. Yüksek Tanimli Ses, Jak Algilama özelligini destekler, ancak bu islevin dizgün calisabilmesi icin kasa üzerindeki panel kablosunun HDA islevini desteklemesi gerekmektedir. Sistemini zurarken, lüften kulavuzumuzdaki talimatlar ile kasa kulavuzundaki talimatlari izleyin.
2. Bir AC'97 ses paneli kullantyorsanz, liutfen bu paneli asagidaki adimlart izleyerek on panel ses baglantisina takin:

A. Mic_IN (MIC)i MIC2_L'ye baglayin.
B. Audio_R (RIN)'i OUT2_R'ye ve Audio_L (LIN)'yi OUT2_L'ye baglaym.
C. Topraklamayi (GND) Topraklamaya (GND) baglayin.
D. MIC_RET ve OUT_RET, yalnizca HD ses paneli icindir. Bunlari AC'97 ses panelinden baglamaniza gerek yoktur.
E. On mikrofonu etkinlestirmek icin Realtek Denetim panelinde yer alan "FrontMic (On Mikrofon)" Sekmesine tiklayin ve "Recording Volume (Kayit Sesi Düzeyi)" degerini ayarlayin.

Kasa Hoparlor Baglantisi (4-pin SPEAKER1) (bkz sf.1, No. 14)

Lütfen kasa hoparlörunübu baglantiya takin.

SPDIF Cikis Baglayicisi (2-pin SPDIF_OUT1) (bkz sf.1, No. 24)

Lüften kablo ile bu
baglantiya bir HDMI
VGA kartinin SPDIF_OUT baglayici takin.

Kasa ve Guc Fan1 Baglayicilari (4-pin CHA_FAN1) (bkz sf.1, No. 197)

Lutfen fan kabolarini fan baglayicilarina takin ve siyah teli topraklama pinine baglayin.

fan (Sessiz Fan) baglayicisi

saglamaktadir. 3-Pin CPU

fan baglamak istiyorsaniz,

lütfen Pin 1-3'ü kullanin.

Bu anakart, 24-pin

ATX guç baglayicis1

saglamaktadir.20-

pin ATX guc beslemesi

kullanmak icin, lutfen Pin

1vePin13e baglayin.

Bu anakart, 8-pin ATX

12Vguçbaglayicis1

saglamaktadir. 4-pin ATX

gucbeslemsikullanmak

icin, lutfen Pin 1 ve Pin5e

baglayin.

Bu baglanti, istege bahl olarak

kizlotesi modulden bir kablosuz

baglanti aktarim1 ile alimin1 da

destekler.

Bu COM1 baglantisisi seri

baglanti yuvasi modulunu

destekler.

Kasa Yetkisiz Erişim
Baglantı
(2-pin CI1)
(bkz. sf.1, No. 22)

Bu anakartin kasakapaginin acilipacilmadigi tespit edbnir KASA ACIK ozelligibulunmaktadir. Buozelligin kullanilabirmisiin kasa yetkisiz erisimtasarimina sahip bir kasa kullanilmaldir.

TPM Baglantisi (17-pin TPMS1) (bkz.sf.1,No.18)

Bu baglayici, anahtarlar,
dijital sertifikalar,
parolalar ve verileri
gvenli bir sekilde
saklama ozelliigi
bulunan Gvenilir
Platform Modulu (TPM)
sistemini destekler.
TPM sistemleri,ayni
zamanda ag gvenliginin
artirilmasi, dijital
kimliklerin korunmasi ve
platform butunlugunun
saglanmasina da
yardimcidir.

Yazdirma Baglanti
Noktası Baglantisı
(25-pin LPT1)
(bkz. sf.1, No. 19)

Bu, yazici aygtiarin uyumlu bir sekilde takilmasini saglayan bir yazirma baglanti noktas arabirimidir.
