MANUALE UTENTE H81M ASROCK

Grazie per aver acquistato la schedà madre H81M ASRock, una schedà madre affidabile prodotta secondo i costanti e rigorosi controli di qualità di ASRock. La schedà madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrirse sempre qualità e durata.

Dato che le specifiche della schedad madre e del software BIOS sono essere aggiornate, il contentuto di questa documentazione sare soggettato a variazioni sulla preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione degli aggiornata sare disponibile sul site Web di ASRock sulla ulteriore preavviso. Per il supporto tecnico correlato a questa schedad madre, visitare il nostro site Web per informazioni specifiche relative al modello attualmente in uso. è possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU nelle sul site Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre H81M ASRock (fattore di forma Micro ATX)
  Guida rapida di installmente H81M ASRock
  CD di supporto H81M ASRock
  2x cavi dati Serial ATA (SATA) (opzionali)
  1x mascherina metallica posterior I/O

1.2 Specifiche

Piattaforma	Fattore di forma Micro ATX Design di condensatore solido
CPU	Supporta Intel® Core™ i7 / i5 / i3 di 4a generatione / Xeon® / Pentium® / Celeron® in LGA1150 Package 4 Power Phase Design Supporta la TECHNOIA Intel® Turbo Boost 2.0
Chipset	Intel® H81
Memoria	Tecnologia con memoria DDR3 a doppio canale 2 x slot DIMM DDR3 Supporta la memoria DDR3 1600/1333/1066 non ECC, alla buffer Capacità max. della memoria di sistema: 16GB (si veda la sezione ATTENZIONE) Supporta Intel® Extreme Memory Profile (XMP)1.3/1.2
Slot di espansione	2 x PCI Express 2.0 x 16 slot (PCIE1: modalità x 16; PCIE2: modalità x4) 2 x slot PCI Supporta AMD Quad CrossFireX™ e CrossFireX™
Grafica	La videografica integrata della schedà video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata. Supporta la videografica integrata della schedà video HD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Tecnologia Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics 4600 Pixel Shader 5.0, DirectX 11.1 Memoria condivisa max. 1792 MB Tre opzioni uscita VGA: D-Sub, DVI-D e HDMI Supporta la TECHNOIA HDMI con una risoluzione max. sono a 1920 x 1200 a 60 Hz Supporta DVI-D con una risoluzione max. sono a 1920 x 1200 a 60 Hz
	Supporta D-Sub con una risoluzione max. sono a 1920 x 1200 a 60 Hz Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI) Supporta la funzione HDCP con porte DVI-D e HDMI Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte DVI-D e HDMI
Audio	Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892) Supporto audio Blu-ray Premium
LAN	PCIE x 1 LAN Gigabit 10/100/1000 Mb/s Qualcomm®Atheros®AR8171 Supporta la TECHNOologia Qualcomm®Atheros®Security Wake On Internet Supporta Wake-On-LAN Supporta Energy Efficient Ethernet 802.3az Supporta PXE
I/O pannello posteriore	1 x porta tastiera PS/2 1 x porta D-Sub 1 x porta DVI-D 1 x porta HDMI 1 x porta uscita SPDIF ottico 4 x porta USB 2.0 2 x porta USB 3.0 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED) Jack audio HD: altoparlante posteriore/centrale/basso/ ingresso linea/altoparlante anteriore/microfono

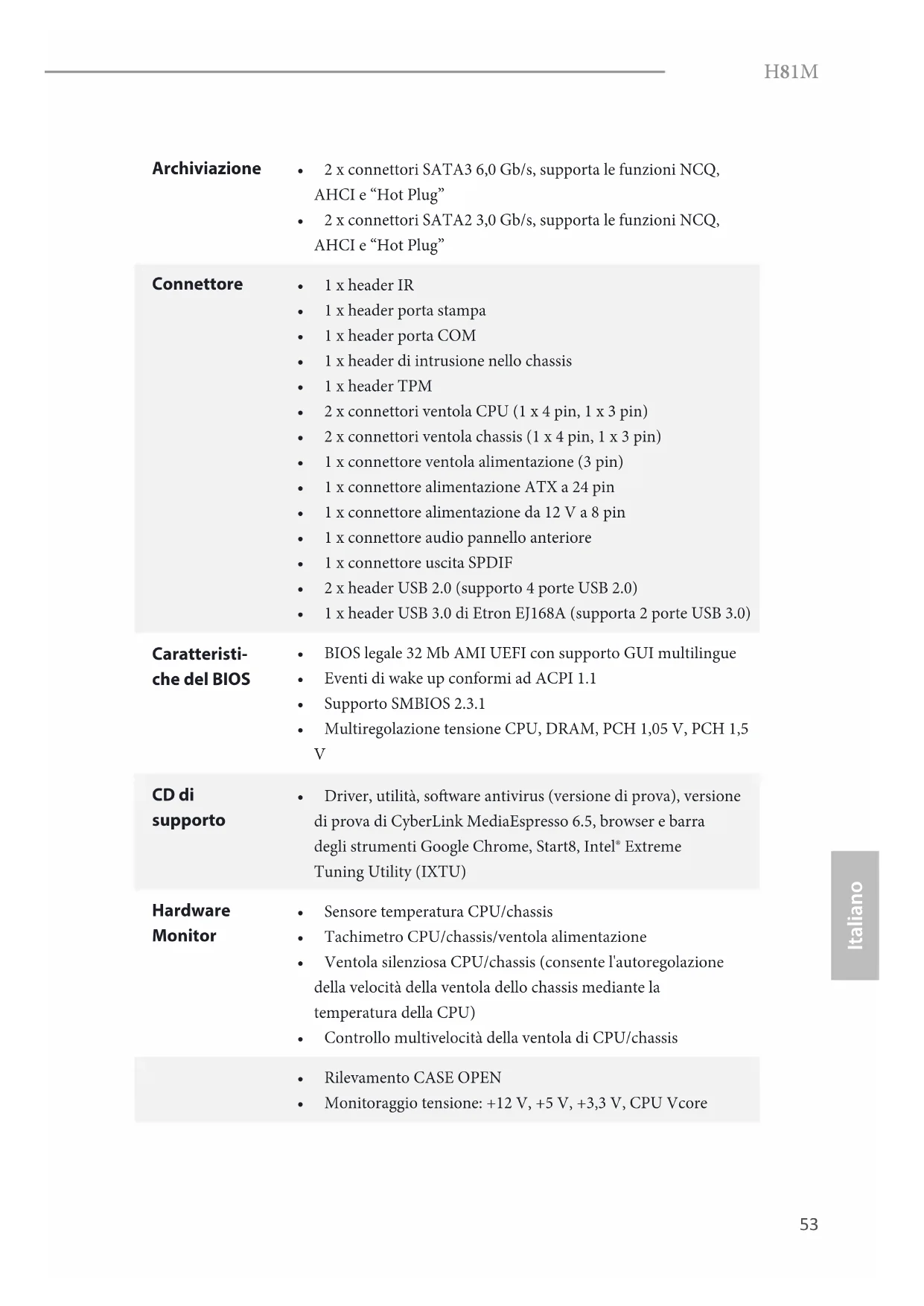

Archivazione	2 x connettori SATA3 6,0 Gb/s, supporta le funzioni NCQ, AHCI e "Hot Plug" 2 x connettori SATA2 3,0 Gb/s, supporta le funzioni NCQ, AHCI e "Hot Plug"
Connettore	1 x header IR 1 x header porta stampa 1 x header porta COM 1 x header di intrusione nello chassis 1 x header TPM 2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin) 2 x connettori ventola chassis (1 x 4 pin, 1 x 3 pin) 1 x connettore ventilatazione (3 pin) 1 x connettore alimentazione ATX a 24 pin 1 x connettore alimentazione da 12 V a 8 pin 1 x connettore audio pannello anteriore 1 x connettore uscita SPDIF 2 x header USB 2.0 (supporto 4 porte USB 2.0) 1 x header USB 3.0 di Etron EJ168A (supporta 2 porte USB 3.0)
Caratteristi- che del BIOS	BIOS legale 32 Mb AMI UEFI con supporto GUI multilingue Eventi di wake up conformi ad ACPI 1.1 Supporto SMBIOS 2.3.1 Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V
CD di supporto	Driver, utilità, software antivirus (versione di prova), versione di prova di CyberLink MediaEspresso 6.5, browser e barra degli strumenti Google Chrome, Start8, Intel® Extreme Tuning Utility (IXTU)
Hardware Monitor	Sensore temperatura CPU/chassis Tachimetro CPU/chassis/ventola alimentazione Ventola silenziosa CPU/chassis (consente l'autoregolazione della velocità della ventola dello chassis mediante la temperature della CPU) Controllo multivelocità della ventola di CPU/chassis
	Rilevamento CASE OPEN Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

so

• Microsoft® Windows® 8/8 a 64-bit/7/conforme a 7 a 64-bit

Certificazioni

FCC,CE,WHQL
ErP/EuP Ready (e necessaria alimentazione ErP/EuP ready)

• Per informazioni dettaglia sul prodotto, visitare il nostro site Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di technologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terme parti. L'overclocking cui可能导致are la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows^a a 32 bit. I sistemi operativi Windows^a a 64 bit non possiedono tali limitazioni. É possible utilizzato la RAM XFast di ASRock per utilizzato la memoria che Windows^a non può utilizzato.

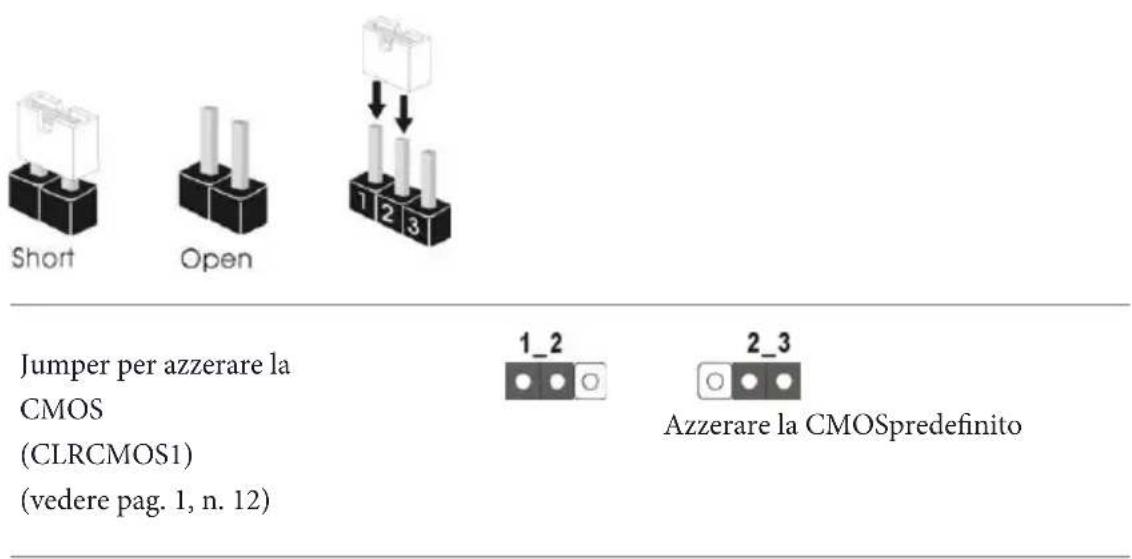

1.3 Impostazione jumper

L'illustrazione在哪 in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuito". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione在哪 un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuito" quando un cappuccio del jumper è posizionato su quosti 2 pin.

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri delsystema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS durante l'aggiornamento del BIOS, è necessario riavviare prima il systeme e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Se si azzerla CMOS, cui esere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione dello chassis.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla schedà NON sono jumper. NON posizionare cappucci del jumper su quosti header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla schedà madre.

Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag.1, n.13)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su quello header secondo la segunte assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interrupto alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. E possibile configurare il modo in cui spegnere il sistema utilizzato l'interruttore dell'alimentazione.

RESET (interruptto di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad esquire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è accesso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova quello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova quello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è accesso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore cui si raccia a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interrottore di alimentazione, interrottore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Connettori Serial ATA2

(SATA_4:

vedere pag. 1, n. 8)

(SATA_5:

vedere pag. 1, n. 7)

5

Questi due connettori

SATA2 supportano i cavi dati SATA per dispositivi di archivazione interna, con una velocità di trasferimento dati fino a 3,0Gb / s

Connettori Serial ATA3

(SATA_0:

vedere pag.1, n. 9)

(SATA_1:

vedere pag.1, n. 10)

SATA

Questi due connettori

SATA3 supportano i cavi dati SATA per dispositivi di archivazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Header USB 2.0

(USB6_7 a 9 pin)

(vedere pag. 1, n. 15)

(USB8_9 a 9 pin)

(vedere pag. 1, n. 16)

Oltre alle quattro porte USB 2.0 sul pannello I/O, su questa sched a madre visono due header. Ciascun header USB 2.0 puo supportare due porte.

Header USB 3.0

(USB3_2_3 a 19 pin)

(vedere pag. 1, n. 11)

Oltre alle due porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciacun header USB 3.0 può supportare due porte.

Header audio pannello
anteriori

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 23)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.Seguire leistruzioni presenti nel loro manuale e nel loro chassis per installare ilsystema. 2. Se si utilizza un pannello audio AC'97, installario sull'header audio del pannelloanteriori seguito le fasi di seguito:A. Collegare Mic_IN (MIC) a MIC2_L.B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.C. Collegare Ground (GND) a Ground (GND).D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.E. Per attivare il microfono aneriore, andare alla schedea "MicAnt" nel pannello dicontrollo Realtek e regolare il "Volume di registrazione".
Header altoparlantechassis(SPEAKER1 a 4 pin)(vedere pag. 1, n. 14)	DUMMY SPEAKER1+5V DUMMYCollegare l'altoparlante dello chassis a questoheader.
Connettore uscita SPDIF(SPDIF_OUT1 a 2 pin)(vedere pag. 1, n. 24)	GNDSPDIFOUTCollegare il connettore SPDIF_OUT di una scheda VGA HDMI a questo header con uncavo.
Connettori ventola dellochassis e di alimentazione(CHA_FAN1 a 4 pin)(vedere pag. 1, n. 197)	CHA_FAN_SPEEDGND+12V FAN速率CONKOLCollegare i cavi dellaventola ai connettori dellaventola e far corrispondereil filo nero al pin di terra.(CHA_FAN2 a 3 pin)(vedere pag. 1, n. 25)
(PWR_FAN1 a 3 pin)(vedere pag. 1, n. 4)	GND+12V GND+12V PWR FAN SPEED

Connettori della ventola della CPU

(CPU_FAN1 a 4 pin)

(vedere pag. 1, n. 2)

(CPU_FAN2 a 3 pin)

(vedere pag. 1, n. 3)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di

alimentazione ATX

(ATXPWR1 a 24 pin)

(vedere pag. 1, n. 6)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Perutilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.

Connettore di

alimentazione ATX da 12 V

(ATX12V1 a 8 pin)

(vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12

V a 8 pin. Perutilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.

Header modulo infrarossi

(IR1 a 5 pin)

(vedere pag. 1, n. 21)

Questo header supporta un modulo infrarossi di

transmissione e ricezione wireless opzionale.

Header porta seriale

(COM1 a 9 pin)

(vedere pag. 1, n. 20)

Questo header COM1 supports a modulo di porta serial.

Header di intrusione dello chassis (CI1 a 2 pin) (vedere pag. 1, n. 22)

Questa scheda madre
supporta la funzionalità di rilevamento CASE OPEN
che rileva se il coperchio
dello chassis è stato rimioso. Questa funzione richiede uno chassis
con caratteristiche di rilevamento di intrusionenello chassis.

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 18)

Questo connettore
supporta ilsystema
Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Unsystema TPM permette
anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

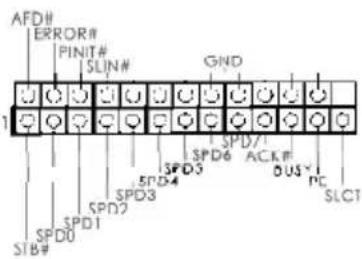

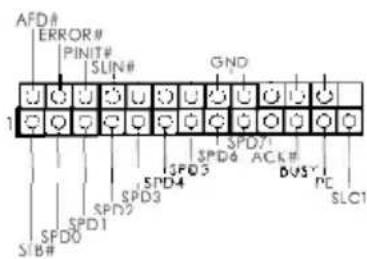

Header porta di stampa (LPT1 a 25 pin) (vedere pag. 1, n. 19)

Si tratta di un'interfaccia per il cavo della porta di stampa che consente una comoda connessione ai dispositivi della stampante.
