Caractéristiques techniques	Détails
Format de la carte mère	Micro ATX
Socket	Socket LGA 1150
Chipset	Intel H81
Support des processeurs	Processeurs Intel Core de 4ème génération
RAM maximale	16 Go DDR3
Slots RAM	2 x DIMM
Ports SATA	4 x SATA III
Ports USB	4 x USB 2.0, 2 x USB 3.0
Sorties vidéo	HDMI, DVI-D, VGA
Utilisation	Idéale pour les configurations bureautiques et multimédia
Maintenance	Vérifier régulièrement les mises à jour du BIOS
Sécurité	Protection contre les surtensions et les courts-circuits
Informations générales	Compatible avec Windows et Linux

FOIRE AUX QUESTIONS - H81M ASROCK

Comment installer la carte mère ASROCK H81M dans un boîtier ?

Pour installer la carte mère ASROCK H81M, assurez-vous que le boîtier est compatible avec le format micro ATX. Fixez la carte mère aux entretoises à l'aide de vis, puis connectez tous les câbles nécessaires, en veillant à bien respecter les emplacements des ports.

Quels types de RAM sont compatibles avec la carte mère ASROCK H81M ?

La carte mère ASROCK H81M est compatible avec la RAM DDR3, jusqu'à 16 Go au total. Assurez-vous de choisir des modules de mémoire à une fréquence de 1600 MHz ou inférieure pour une compatibilité optimale.

Comment mettre à jour le BIOS de la carte mère ASROCK H81M ?

Pour mettre à jour le BIOS, téléchargez la dernière version depuis le site officiel d'ASROCK. Ensuite, copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez à l'utilitaire de configuration du BIOS pour lancer la mise à jour.

Quels processeurs sont pris en charge par la carte mère ASROCK H81M ?

La carte mère ASROCK H81M prend en charge les processeurs Intel de la 4ème génération (Socket LGA 1150), y compris les modèles Core i7, i5 et i3. Vérifiez la liste de compatibilité sur le site d'ASROCK pour plus de détails.

Comment résoudre un problème d'affichage avec la carte mère ASROCK H81M ?

Si vous rencontrez des problèmes d'affichage, vérifiez d'abord que la carte graphique est bien installée et que tous les câbles sont correctement connectés. Essayez également de réinitialiser le BIOS en retirant la pile pendant quelques minutes.

Quels ports de connectivité sont disponibles sur la carte mère ASROCK H81M ?

La carte mère ASROCK H81M offre plusieurs ports, y compris des ports USB 3.0, des ports SATA III pour les disques durs, un port Ethernet pour la connexion réseau, ainsi que des prises audio pour le son.

Comment vérifier si ma carte mère ASROCK H81M fonctionne correctement ?

Pour vérifier le bon fonctionnement de votre carte mère, assurez-vous que tous les composants sont correctement installés et connectés. Vous pouvez également utiliser un logiciel de diagnostic matériel pour surveiller les performances et détecter toute anomalie.

Quels sont les besoins en alimentation pour la carte mère ASROCK H81M ?

La carte mère ASROCK H81M nécessite une alimentation de 24 broches pour l'alimentation principale, ainsi qu'un connecteur de 4 broches pour le CPU. Assurez-vous que votre alimentation est suffisante pour tous les composants connectés.

Comment régler les paramètres de la carte mère ASROCK H81M pour l'overclocking ?

Cette carte mère n'est pas conçue pour l'overclocking, car elle utilise un chipset H81. Il est recommandé de ne pas tenter d'overclocker les composants pour éviter d'endommager la carte mère ou d'autres pièces du système.

Que faire si ma carte mère ASROCK H81M ne démarre pas ?

Si votre carte mère ne démarre pas, vérifiez les connexions d'alimentation, assurez-vous que la RAM et le processeur sont correctement installés. Si le problème persiste, testez avec un autre bloc d'alimentation ou retirez tous les périphériques non essentiels.

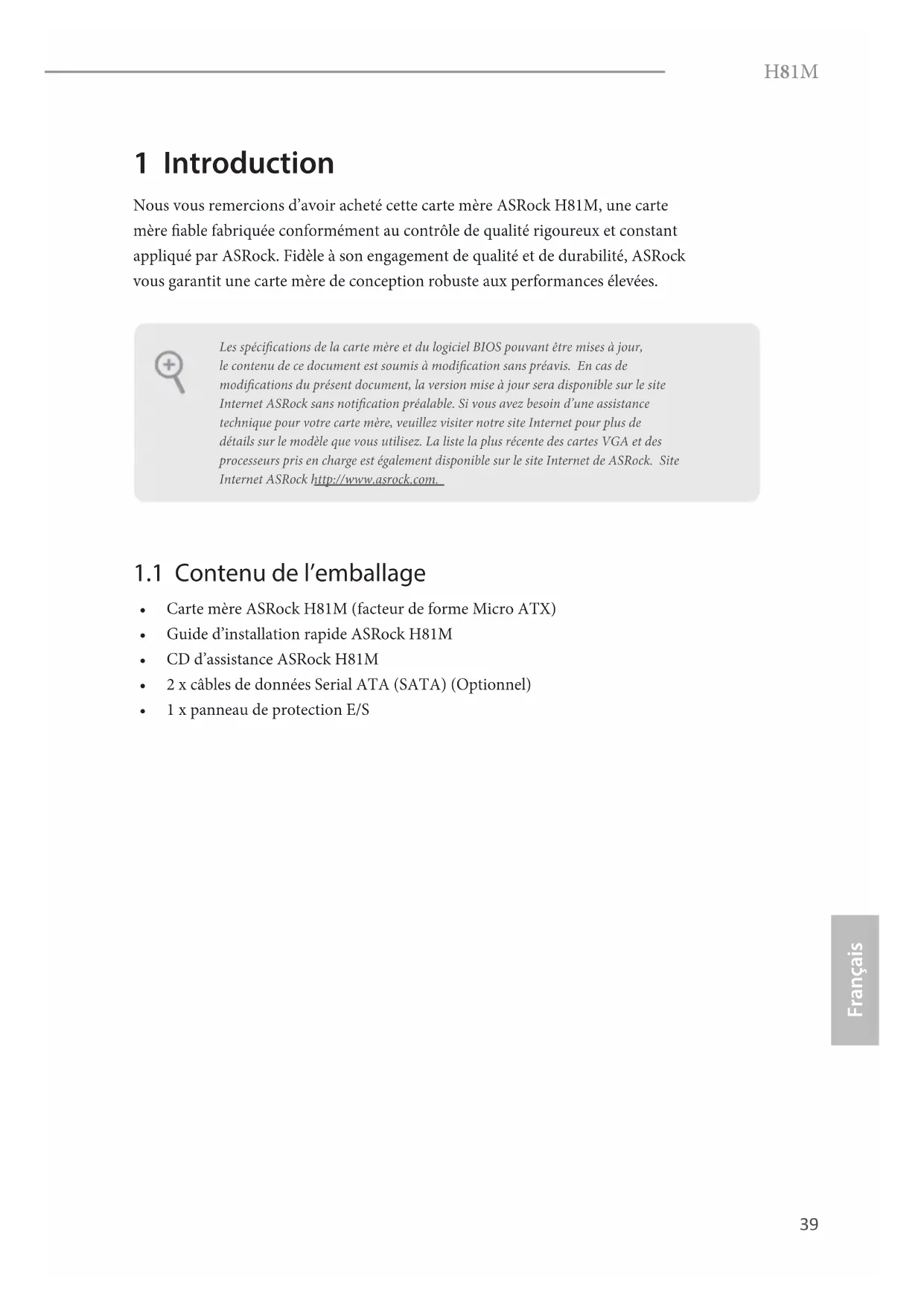

MODE D'EMPLOI H81M ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock H81M, une cartemère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les specifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modele que vous utilisez. La liste la plus recente des cartes VGA et des proceseurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

Carte mère ASRock H81M (facteur de forme Micro ATX)
Guide d'installation rapide ASRock H81M
CD d'assistance ASRock H81M
- 2 × cables de données Serial ATA (SATA) (Optionnel)
1x panneau de protection E/S

1.2 Specifications

Plateforme	• Facteur de forme Micro ATX • Conception à condensateurs solides
Processeur	• Prend en charge les processeurs 4ème Génération Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en package LGA1150 • Alimentation à 4 phases • Prend en charge la technologie Intel® Turbo Boost 2.0
Chipset	• Intel® H81
Mémoire	• Technologie mémoire double canal DDR3 • 2 x fentes DIMM DDR3 • Prend en charge les mémoires sans tampon non ECC DDR3 1600/1333/1066 • Capacité max. de la mémoire système: 16Go (voir AVERTISSEMENT) • Prend en charge Intel® Extreme Memory Profile (XMP)1.3/1.2
Fente d'expansion	• 2 x fentes PCI Express 2.0 x 16 (PCIE1: mode x16; PCIE2: mode x4) • 2 x fentes PCI • Prend en charge AMD Quad CrossFire™ et CrossFire™
Graphiques	• La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par lesrocesses intégrant un contrôleur graphique. • Prend en charge la technologie Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4600 • Pixel Shader 5.0, DirectX 11.1 • Mémoire partagèc max. 1792Mo • Trois options de sortie VGA : D-Sub, DVI-D et HDMI • Prend en charge la technologie HDMI avec une résolution maximale de 1920x1200 @ 60Hz • Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz
	·Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz ·Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un écran compatible HDMI est requis) ·Prend en charge la fonction HDCP via ports DVI-D et HDMI ·Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D et HDMI
Audio	·Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892) ·Compatible audio Blu-ray Premium
Réseau	·PCIE x1 Gigabit LAN 10/100/1000 Mo/s ·Qualcomm® Atheros® AR8171 ·Prend en charge la technologie Qualcomm® Atheros® Security Wake On sur Internet ·Prend en charge la fonction Wake-On-LAN ·Prend en charge la fonction d'économie d'énergie Ethernet 802.3az ·Prend en charge PXE
Connectique du panneau arrière	·1 x port clavier PS/2 ·1 x port D-Sub ·1 x port DVI-D ·1 x port HDMI ·1 x port sortie optique SPDIF ·4 x ports USB 2.0 ·2 x ports USB 3.0 ·1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESS) ·Connecteurs jack audio HD : Haut-parleur arrêt / central / basses / entrée ligne / haut-parleur avant / microphone
Stockage	• 2 x connecteurs SATA3 6,0 Go/s, compatibles avec les fonctions NCQ, AHCI et « Hot Plug » • 2 x connecteurs SATA2 3,0 Go/s, compatibles avec les fonctions NCQ, AHCI et « Hot Plug »
Connectique	• 1 x embase IR • 1 x embase pour port d'impression • 1 x embase pour port COM • 1 x embase d'intrusion chãssis • 1 x embase TPM • 2 x connecteurs pour ventilateur de processeur (1 x 4 broches, 1 x 3 broches) • 2 x connecteurs pour ventilateur de chãssis (1 x 4 broches, 1 x 3 broches) • 1 x connecteur pour ventilateur d'alimentation (3 broches) • 1 x connecteur d'alimentation ATX 24 broches • 1 x connecteur d'alimentation 12V 8 broches • 1 x connecteur audio panneau frontal • 1 x port sortie SPDIF • 2 x embases USB 2.0 (pour 4 ports USB 2.0) • 1 x embase USB 3.0 de Etron EJ168A (pour 2 ports USB 3.0)
BIOS	• BIOS UEFI AMI 32Mo avec prise en charge d'interface graphique multilingue • Compatible ACPI 1.1 Wake Up Events • Prend en charge SMBIOS 2.3.1 • Réglage de la tension CPU, DRAM, PCH 1,05V, PCH 1,5V
CD inclus	• Pilotes, utilisaires, logiciel AntiVirus (version d'évaluation), version d'essayi CyberLink MediaEspresso 6.5, navigateur Google Chrome et barre d'outils, Start8, utiliser Intel® Extreme Tuning (IXTU)
Surveillance du matériel	• Détction de la température du processeur/chãssis • Tachéomètre processeur/chãssis/ventilateur d'alimentation • Fonction ventilateur silencieux processeur/chãssis Quiet Fan (permiet au ventilateur du chãssis d'adapter sa vitesse de rotation automatiquement en fonction de la température du processeur) • Contrôle simultané des vitesse du ventilateur processeur/chãssis

Detection CHASSIS OUVERT
Surveillance de la tension d'alimentation: +12V, +5V, +3,3V , CPU Vcore

Système d'exploitation

Compatible Microsoft* Windows 8/8 64-bit /7/7 64-bits

Certifications

FCC,CE,WHQL
ErP/EuP Ready (alimentation ErP/EuP ready requise)

• pour des informations détaillées de nos produits, veulilles visiter notre site : http://www.asrock.com

Il est important de signaler que l'overcloking presente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de cette système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons enaucun cas être tenus pour responsables des dommages évientuels provoqués par l'overclocking.

En raison de limitations dues au systeme d'exploitation, la capacité de mémoire utilisée sous Windows 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows ne peut se servir.

1.3 Configuration des cavaliers (jumper)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumper). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est 'court-circuite'. Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est 'ouvert'. L'illustration représenté un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

Cavalier Clear CMOS (CLRCMOS1) (voir p.1, No. 12)

CLRCMOS1 yous permit d'effacer les valeurs par defaut, veuillez eteindre voire ordinateur et debrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immediatement après avoir mis a jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise a jour du BIOS, vous nevez tout d'abord redemarrer le systeme, puis I'teindre avant de proceder a l'effacement de la CMOS. Veuillez noter que les parametres mot de passage, date, heures et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

Si vous effacez la CMOS, l'alerte de chassis ouvert peut se déclencher. Veillez régler l'option du BIOS sur « Effacer » pour supprimer l'histoire des intrusions de chassis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irremédiablement votre carte mère.

Embase du panneau

système

(PANNEAU1 à 9 broches)

(voir p.1, No. 13)

Branchez le bouton

de mise en marche, le

bouton de réinitialisation

et le témoin d'etat du

systèmeopsisur

le chassis sur cette

embase en respectant la

configuration des broches

illustrée ci-dessous.

Repérez les broches

positive et négative avant

de brancher les cables.

PWRBTN (Bouton de mise en marche):

pour brancher le bouton de mise en marche au panneau frontal du chassin. Vous pouvez configurer la façon dont votre système doit s'arreter à l'aide du bouton de mise en marche.

RESET (Bouton de réinitialisation):

pour brancher le bouton de réinitialisation au panneau frontal du chassin. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantation ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système):

pour brancher le témoin d'etat de l'alimentation au panneau frontal du chassis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est étant lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur):

pour brancher le témoin LED d'activité du disque dur au panneau frontal du chassin.
Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du chassis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliiez le module du panneau frontal de votre chassis sur cette embase, voirlez à parfaitement faire correspondre les fils et les broches.

Connecteurs Serial ATA2 (SATA_4: (voir p.1, No. 8) (SATA_5: (voir p.1, No. 7)	SATA_5	SATA_4	Ces deux connecteurs SATA2 sont compatibles avec les cables de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 3,0 Go/s.
Connecteurs Serial ATA3 (SATA_0: voir p.1, No. 9) (SATA_1: (voir p.1, No. 10)	SATA_1	SATA_0	Ces deux connecteurs SATA3 sont compatibles avec les cables de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.
Embases USB 2.0 (USB6_7 à 9 broches) (voir p.1, No. 15) (USB8_9 à 9 broches) (voir p.1, No. 16)	USB_PWR P+GND DUMMY 1 GND P+GND USB_PWR		En plus des quatre ports USB 2.0 sur le panneau E/S, cette carte mère est dotée de deux embaies. Chaque embase USB 2.0 peut prendre en charge deux ports.
Embases USB 3.0 (USB3_2_3 à 19 broches) (voir p.1, No. 11)	Vbus Vbus IMA_PA_SINX- IMA_PA_SRX+ GND GND IMA_PA_STX- IMA_PA_STX+ GND GND IMA_PA_D- IMA_PA_D+ Capacity		En plus des deux ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d'une embase supplémentaire. Chaque embase USB 3.0 peut prendre en charge deux ports.
Embase audio du panneau frontal (HD=AUDIO1 à 9 broches) (voir p.1, No. 23)	GND PRESENCE# MIC_RET OUT_RET OUT2_L L SENSE MIC2_R MIC2_L		Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (detection de la fiche), mais le panneau grillage du chassis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du chassis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procedant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutilde les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, selectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et reglez le paramètre « Volume d'enregistrement »

Embase du haut-parleur du chassis

(SPEAKER1 à 4 broches)

(voir p.1, No. 14)

Veuillez brancher le hautparleur du chassis sur cette embase.

Connecteur sortie SPDIF

(SPDIF_OUT1 à 2

broches)

(voir p.1, No. 24)

Veuillez brancher le connecteur SPDIF_OUT d'une carte VGA HDMI sur cette embase à l'aide d'un cable.

Connecteurs du chassis et de l'alimentation du ventilateur

(CHA_FAN1 à 4 broches)

(voir p.1, No. 197)

Veuillez brancher les cables du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

(CHA_FAN2 à 3 broches)

(voir p.1, No. 25)

(PWR_FAN1 à 3 broches)

(voir p.1, No. 4)

Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 2)	FAN_SPEED_CONTROL	Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.
(CPU_FAN2 à 3 broches) (voir p.1, No. 3)	FAN_SPEED	Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.
Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 6)	12 24 1 13	Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.
Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 1)	5 1 8 4	Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.
Embase pour module infrarouge (IR1 à 5 broches) (voir p.1, No. 21)	IRTX +5VSB GND IRHX	Cette embase prend en charge un module sans-fil d'émission et de réception infrarouge optionnel.
Embase pour port série (COM1 à 9 broches) (voir p.1, No. 20)	RRXD1 DUTR#1 DUSH#1 CCTS#1 QTR#1 HRIS#1 TTXD1 DEDD#1	Cette embase COM1 prend en charge un module de port série.

Embase d'intrusion

chassin

(CI1 à 2 broches)

(voir p.1, No. 22)

Cette carte mère prend en charge la fonction de détction CHASSIS OUVERT qui alerte l'utilisateur en cas de retrait du boîtier du chássis. Cette fonction requiert un chássis à conception intégrant la détction d'intrusion.

Embase TPM

(TPMS1 à 17 broches)

(voir p.1, No. 18)

Ce connecteur prend en charge un module TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvégarder clés, certificates numériques, mots de passer et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

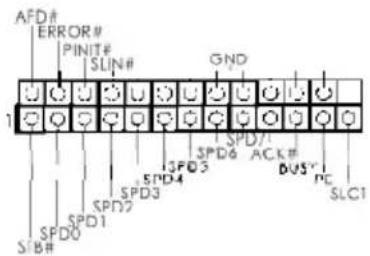

Embase de port

d'impression

(LPT1 à 25 broches)

(voir p.1, No. 19)

Il s'agit d'une interface pour le cable du port d'impression qui permet un branchement aisé des périphériques d'impression.
