BEDIENUNGSANLEITUNG H81M ASROCK

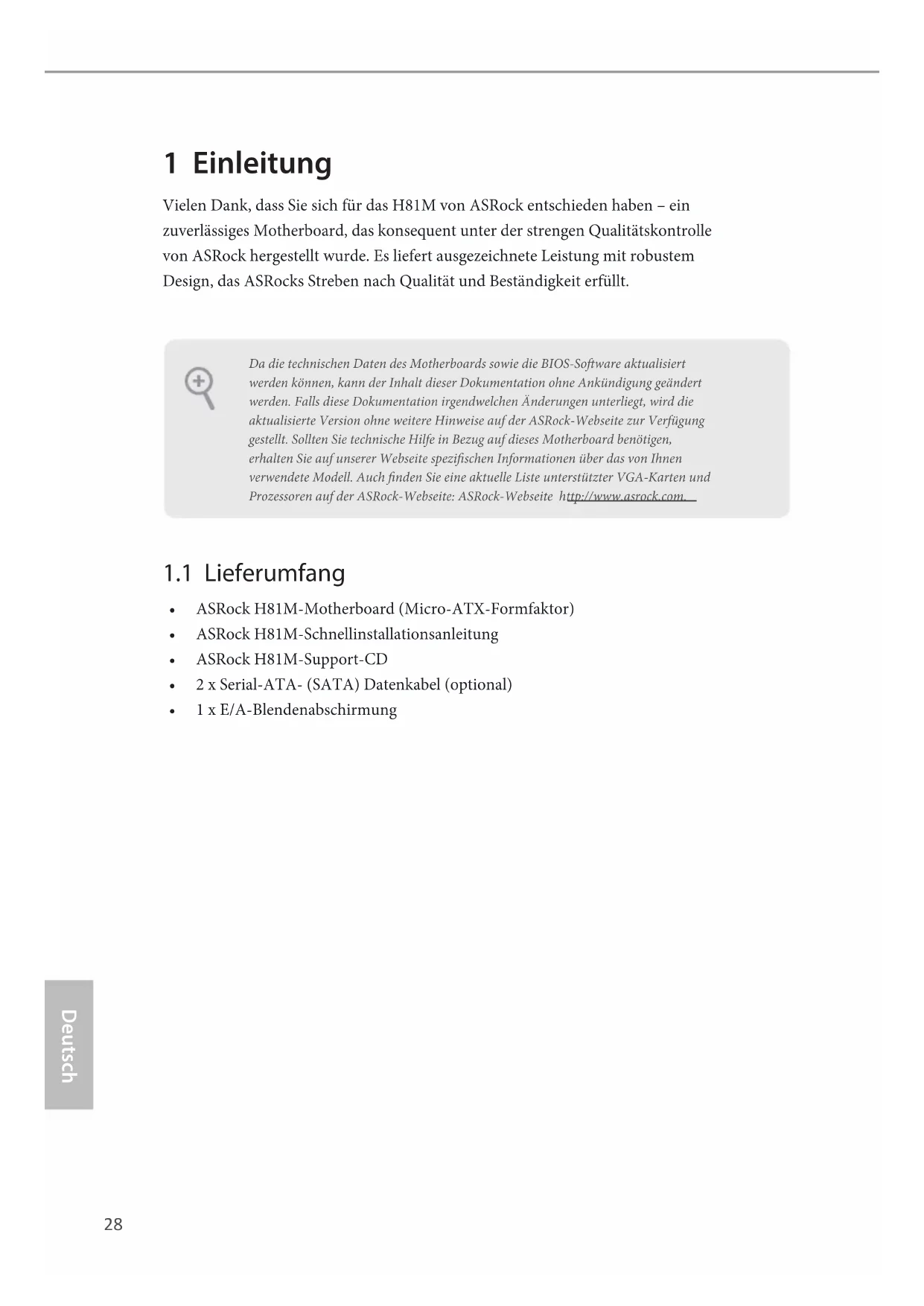

Vielen Dank, dass Sie sich für das H81M von ASRock entschieden haben – ein zuverlüssiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Softwareactualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird dieactualisierte Version ohne weitere Hinweise auf der ASRock-Website zur Verfugung gestellt. Sollten Sie technische Hilfe in Bezug auf these Motherboard benötigen, erhalten Sie auf unserer Website spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle liste unterstützt VGA-Karten und Prozessoren auf der ASRock-Website: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

ASRock H81M-Motherboard (Micro-ATX-Formfaktor)
ASRock H81M-Schnellinstallationsanleitung
ASRock H81M-Support-CD
- 2 x Serial-ATA-(SATA) Datenkabel (optional)
1 x E/A-Blendenabschirmung

1.2 Technische Daten

Plattform	• Micro-ATX-Formfaktor • Vollständig solides Kondensatordesign
Prozessor	• Unterstützung Intel® Core™ i7 / i5 / i3 / Xeon* / Pentium* / Celeron® der 4. Generation im LGA1150-Paket • 4-Leistungsphasendesign • Unterstützung Intel® Turbo Boost 2.0-Technologie
Chipsatz	• Intel® H81
Speicher	• Dualkanal-DDR3-Speichertechnologie • 2 x DDR3-DIMM-Steckplätze • Unterstützung DDR3 1600/1333/1066 non-ECC, ungepufferter Speicher • Systemspeicher, max. Kapazität: 16GB (siehe ACHTUNG) • Unterstützung Intel® Extreme Memory Profile (XMP)1.3/1.2
Erweiterungs- stockplatz	• 2 x PCI-Express 2.0-x16-Steckplätze (PCIE1: x16-Modus; PCIE2: x4-Modus) • 2 x PCI-Steckplätze • Unterstützung AMD Quad CrossFire™ und CrossFireX™
Grafikkarte	• Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgabe möglich nur mit Prozessoren unterstützen werden, die GPU-integriert sind. • Unterstützung integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4600 • Pixel Shader 5.0, DirectX 11.1 • Max. geteilter Speicher: 1792 MB • Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI • Unterstützung HDMI-Technologie mit maximaler Auflösung von 1920 x 1200 bei 60 Hz • Unterstützung DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
	· Unterstützung D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz · Unterstützung Auto-Lippensynchronizität, hohe Farbstiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich) · Unterstützung HDCP-Funktion mit DVI-D- und HDMI-Ports · Unterstützung Blu-ray-(BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports
Audio	· 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocodec) · Erstklassige Blu-ray-Audiounterstützung
LAN	· PCIE x1 Gigabit LAN 10/100/1000 Mb/s · Qualcomm® Atheros® AR8171 · Unterstützung Qualcomm® Atheros® Security Wake On Internet-Technologie · Unterstützung Wake-On-LAN · Unterstützung energiaeffizientes Ethernet 802.3az · Unterstützung PXE
Rückblende, E/A	· 1 x PS/2-Tastaturanschluss · 1 x D-Sub-Port · 1 x DVI-D-Port · 1 x HDMI-Port · 1 x Optischer SPDIF-Ausgang · 4 x USB 2.0-Ports · 2 x USB 3.0-Ports · 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED) · HD-Audioanschluss: Hintere Laufsprecher / Zentral / Bass / Line-in / Vorderer Laufsprecher /Mikrofon

Speicher

• 2 × SATA-III-6,0-Gb/s-Anschlüsse, understands NCQ, AHCI und „Hot-Plugging“-Funktionen
• 2 × SATA-II-3,0-Gb/s-Anschlüssle, understands NCQ, AHCI und „Hot-Plugging“-Funktionen

Anschluss

1 x IR-Stiftleiste
1 x Druckanschluss-Stiftleiste
1xCOM-Anschluss-Stiftleiste
1xGehauseingriff-Stiftleiste
1 x TPM-Stiftleiste
2xCPU-Lufteranschlusse (1x4-polig,1x3-polig)
- 2 × Gehäuselüfteranschluss (1 x 4-polig, 1 x 3-polig)
1 x Netzteillüfteranschluss (3-polig)
1 x 24-poliger ATX-Netzanschluss
1 x 8-poliger 12-V-Netzanschluss
1 x Audioanschluss an Frontblende
1xSPDIF-Ausgang
2x USB 2.0-Stiftleisten (unterstutz vier USB 2.0-Ports)
- 1 x USB 3.0-Stiftleiste über Etron EJ168A (unterstützt 2 USB 3.0-Ports)

BIOS-Funktion

32-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen
ACPI 1.1-konforme Aufweckereignisse
SMBIOS 2.3.1-Unterstützung
CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannungsanpassung

Support-CD

• Treiber, Dienstprogramme, Antivirensoftware (Testversion), CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8, Intel® Extreme Tuning Utility (IXTU)

Hardware-überwachung

CPU-/GehausetemperaturerKennung
CPU/Gehäuse/Netzteil-Luftertachometer
- Lautloser CPU-/Gehäuselüfter (ermöglicht automatische Anpassung der Geschwindigkeit des Gehäuselüften über die CPU-Temperatur)
CPU/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung

Gehäuse-offen-Erkennung
Spannungsüberwachung: +12V, + 5V, + 3,3V CPU Vcore

Betriebssystem

Konform mit Microsoft Windows 8/8,64 Bit/7/7,64 Bit

Zertifizierungen

FCC,CE,WHQL
ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

• Detaillierte Produktinformationen finden Sie auf unserer Websites: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zahlen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und soccer Komponenten und Geräte Ihres Systems beschädigen. Sie sollen auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschrankungen kann die große des tatsächlich für die Systemnutzung reservierten Speichers unter Windows-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows-Betriebssysteme mit 64 Bit haben keine derartigen Beschrankungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows* nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen". Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen". Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen" sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-loschen-Jumper (CLRCMOS1)

(siehe S.1,Nr.12)

CMOS loschenStandard

CLRCMOS1 erhögt Ihnen die Lösung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computeritte ab undziehen das Netzkabel aus der Steckdose.Warten Sie 15 Sekunde, schreiben Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung.Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung loschen mussen, starten Sie das System zunachst; fahren Sie es dann vor der CMOS-Lösung herunter.itte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOSBatterie entfernt wird.

Falls Sie den CMOS loschen, wird möglicherweise ein Gehäuseingriff erkannt.itte passen Sie die BIOS-Option „Status loschen" zur Lösung der Aufzeichnung des vorherigen Gehäuseingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S.1,Nr.13)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihr's Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lasst.

PLED (Systembetrieb-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System lauft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivität-LED):
Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschlieben Ihr's Frontblendenmodulus an diese Stifileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Serial-ATA-II-Anschlüsse(SATA_4:siehe S.1, Nr.8)(SATA_5:siehe S.1, Nr.7)	SATA_5	These beiten SATA-II-Anschlüsse wichtigen SATA-Datenkabel fürinterne Speicherverierte miteiner Datenübertragungs-geschwindigkeit bis 3,0Gb/s.
Serial-ATA-III-Anschlüsse(SATA_0:siehe S.1, Nr.9)(SATA_1:siehe S.1, Nr.10)	SATA_1	These beiten SATA-III-Anschlüsse wichtigen SATA-Datenkabel fürinterne Speicherverierte miteiner Datenübertragungs-geschwindigkeit bis 6,0Gb/s.
USB 2.0-Stiftleisten(9-polig, USB6_7)(siehe S.1, Nr.15)(9-polig, USB8_9)(siehe S.1, Nr.16)	USB_PWRP+GNDPLIMMY1GNDUSB_PWR	Neben vier USB 2.0-Portsan der E/A-Blendebefinden sich zweiStiftleisten an thisemMotherboard. Jede USB2.0-Stiftleiste kann zweiPorts unterstützt.
USB 3.0-Stiftleiste(19-polig, USB3_2_3)(siehe S.1, Nr.11)	VbusIa_B_SRXIa_PA_SRX+GNDGNDIa_PA_SSTX-Ia_PA_D-GNDIa_PA_D-DummyIa_PA_D-Dummy	Neben zwei USB3.0-Ports an der E/A-Blende befindet sicheine Stiftleiste an thisemMotherboard. Jede USB3.0-Stiftleiste kann zweiPorts unterstützt.
Audiostifle(SFrontblende)(9-polig, HD_AUDIO1)(siehe S.1, Nr.23)	GNDPRESENCE#MIC_RETOUT_REIIC2_L	These Stiftleiste dientdem Anschlieben vonAudiogeräten an derFrontblende.

1. High Definition Audio Unterstützung Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA Unterstützung.itte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse. 2. Wenn Sie ein AC'97-Audiopanel nutzen, installmenten Sie esitte anhand der nachstehenden Schritte an der Audiostifileiste (Frontblende): A. Verbinden Sie Mic_IN (MIC) mit MIC2_L. B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L. C. Verbinden Sie Erde (GND) mit Erde (GND). D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie müssen Sie nicht mit dem AC'97-Audiopanel verbinden. E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic (Frontmikrofon)"-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)" an.
Gehäuseloutsprecherstift- leiste (4-polig, SPEAKER1) (siehe S. 1, Nr. 14)	DUMMY SPEAKER 1 DUMMY +5V DUMMY
SPDIF-Ausgang (2-polig, SPDIF_OUT1) (siehe S. 1, Nr. 24)	GND SPDIFOUT CHA_FAN_SPEED +12V FAN_SPEED_CONKROI
Gehäuse- und Netzteilflüfteranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 197)	CHA_FAN_speed +12V GND CHA_FAN_speed +12V GND
(3-polig, CHA_FAN2) (siehe S. 1, Nr. 25)
(3-polig, PWR_FAN1) (siehe S. 1, Nr. 4)	GND +12V PWR FAN SPEEC

CPU-Lüfteranschlussse

(4-polig, CPU_FAN1)

(siehe S.1,Nr.2)

(3-polig, CPU_FAN2)

(siehe S.1,Nr.3)

Dieses Motherboard bietet

einen 4-poligen CPU

Lüfteranschluss (lautloser

Lüfter). Falls Sie einen

3-poligen CPU-Lufter

anschreiben möchten,

verbinden Sieihnitte mit

Kontakt 1 bis 3.

ATX-Netzanschluss

(24-polig,ATXPWR1)

(siehe S.1, Nr.6)

Dieses Motherboard bietet einen 24-poligen

ATX-Netzanschluss.

Bitte schlieben Sie es zur

Nutzung eines 20-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 13

an.

ATX-12-V-Netzanschluss

(8-polig,ATX12V1)

(siehe S.1, Nr. 1)

Dieses Motherboard bietet einen 8-poligen

ATX-12-V-Netzanschluss.

Bitte schlieben Sie es zur

Nutzung eines 4-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 5

an.

Infrarotmodul-Stiftleiste

(5-polig, IR1)

(siehe S.1,Nr.21)

These Stiftleiste unterstützt ein optionales kabelloses

Infrarotmodul zum Übertragen

und Empfangen.

Serieller-Port-Stiftleiste

(9-polig, COM1)

(siehe S.1,Nr.20)

These COM1-Stiftleiste \ unterstützt ein Modul für \ serielle Ports.

Gehäuseingriff-Stiftleiste (2-polig, CI1) (siehe S.1,Nr.22

Dieses Motherboard understands die Gehäuse-offen-Erkennung, die erkennt, wenn die Gehäusecabdeckung entfernt wurde. These Funktionsetzt ein Gehäuse mit Gehäuseingrifferkennungsdesign voraus.

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 18)

Dieser Anschluss
unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten Sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

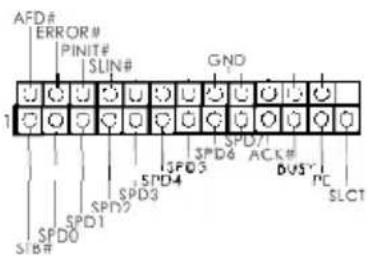

Druckanschluss-Stiftleiste (25-polig,LPT1) (siehe S.1,Nr.19)

Thesechnittstelleist fur Druckerkabelvorgesehen undermoglichtbequemes Anschlieben von Druckern.
