MANUAL DE UTILIZADOR H81M ASROCK

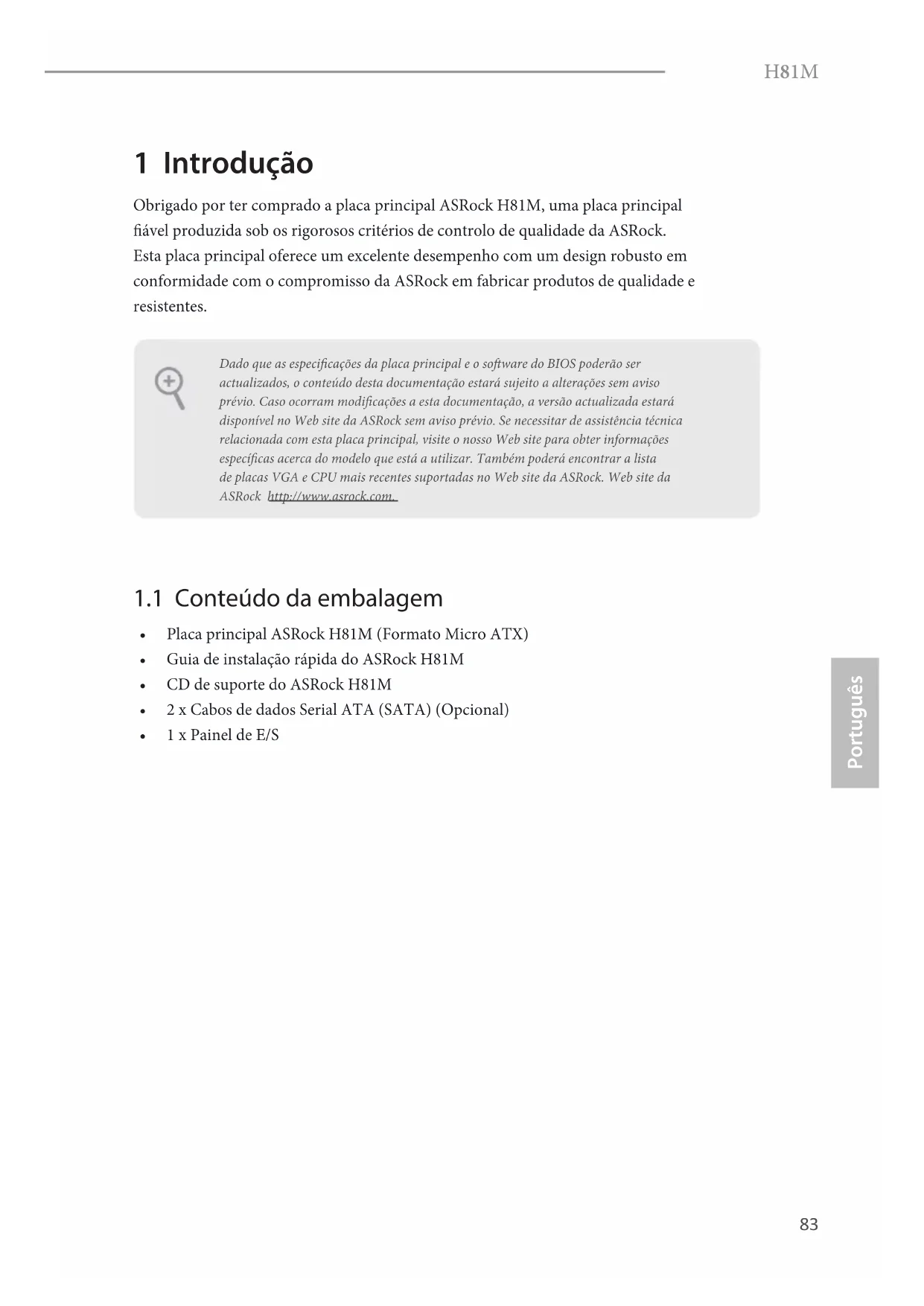

Obrigado por ter comprado a placá principal ASRock H81M, uma placá principal fiavel produzida sob os rigorosos criterios de controlo de qualidade da ASRock. Esta placá principal Oferece um excellente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produits de qualidade e resistentes.

Dado que as espécografções da placá principal e o software do BIOS poderão ser actualizados, o contente'a dispositalo documentação está sujeito a alterações sem avis prévio. Caso ocorraram modificações a esta documentação, a versãoactualizada estáriad disponível no Web site da ASRock sem avis prévio. Se necessitar de assistência Tecnica relacionada com esta placá principal, visite onoxo Web site para obter informações espécicas acerca do Modelo que está a utiliser. Não podera encontrar a lista de placas VGA e CPU mais recentes supportadas no Web site da ASRock. Web site da ASRock http://www.asrock.com.

1.1 Conteudo da embalagem

• Placa principal ASRock H81M (Formato Micro ATX)
  Guia de instalacao rapiida do ASRock H81M
  CD de suporte do ASRock H81M
• 2 × Cabos de dados Serial ATA (SATA) (Optional)
  1 x Paine de E/S

1.2 Especificações

Plataforma	· Formato Micro ATX · Design de condensador sodido
CPU	· Suporta processadores Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron® de 4ª geração em socket LGA1150 · Design com 4 fases de alimentação · Suporta a Tecnologia Intel® Turbo Boost 2.0
Chipset	· Intel® H81
Memória	· Tecnologia de memória DDR3 de trois canais · 2 x ranhuras DIMM DDR3 · Suporta memória DDR3 1600/1333/1066, não ECC, sem memória intermédia · Capacidade maxima da memória dosystema: 16GB (consultar AVISO) · Suporta Extreme Memory Profile (XMP)1.3/1.2 da Intel®
Ranhuras de expansão	· 2 x ranhuras PCI Express 2.0 x16 (PCIE1: modo x16; PCIE2: modo x4) · 2 x ranhuras PCI · Suporte para AMD Quad CrossFire™ e CrossFire™
Grá fisicos	· Os graficos incorporeados Intel® HD e as saís VasA apenas podem ser suportados com processadores com GPU integra. · Suporta graficos incorporeados Intel® HD: Intel® Quick Sync Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Tecnologia Intel® Clear Video HD, Intel® Insider™, Grá fisicos Intel® HD 4600 · Pixel Shader 5.0, DirectX 11.1 · Memória partilhada maior de 1792MB · Três opções de saída VGA: D-Sub, DVI-D e HDMI · Suporta Tecnologia HDMI com resolution maior de até 1920x1200 @ 60Hz · Suporta DVI-D com resolution maior de até 1920x1200 @ 60Hz
	• Suporta D-Sub com resolution maximizing de até 1920x1200 @ 60Hz • Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com HDMI (É necessário um monitor compatível com HDMI) • Suporta a função HDCP com portas DVI-D e HDMI • Suporta reprodução Blu-ray (BD) Full HD a 1080p com portas DVI-D e HDMI
Áudio	• Áudio HD de 7.1 canais com proteção de Conteudo (Codec de录音 Realtek ALC892) • Suporte录音 Blu-ray superior
LAN	• LAN Gigabit 10/100/1000 Mb/s PCIe x1 • Qualcomm® Atheros® AR8171 • Suporta a Tecnologia Qualcomm® Atheros® Security Wake On Internet • Suporta Wake-On-LAN • Suporta IEEE 802.3az • Suporta PXE
E/S do pailentraseiro	• 1 x Porta PS/2 para teclado • 1 x Porta D-Sub • 1 x Porta DVI-D • 1 x porta HDMI • 1 x Porta de saía SPDIF óptica • 4 x portas USB 2.0 • 2 x portas USB 3.0 • 1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÂO e LED DE VELOCIDADE) • Ficha de录音 HD: Altifalante traseiro / Central / Graves / Entrada de LINHA / Altifalante frontal / Microfone
Armazenamento	• 2 x connectores SATA3 a 6,0 Gb/s, com suporte para NCQ, AHCI e funções “Hot Plug” • 2 x connectores SATA2 a 3,0 Gb/s, com suporte para NCQ, AHCI e funções “Hot Plug”
Conector	1 x Terminal IV 1 x Terminal de porta de impressão 1 x Terminal de porta COM 1 x Terminal de intrusão no chassis 1 x Terminal TPM 2 x Conectores da ventoinha da CPU (1 x 4 pinos, 1 x 3 pinos) 2 x Conectores da ventoinha do chassis (1 x 4 pinos, 1 x 3 pinos) 1 x Conector da ventoinha de alimentação (3 pinos) 1 x conector de alimentação de 24 pinos ATX 1 x conector de alimentação de 12V de 8 pinos 1 x conector de audio do pailé frontal 1 x Conector de saía SPDIF 2 x terminais USB 2.0 (suporte para 4 portas USB 2.0) 1 x terminal USB 3.0PGA Etron EJ168A (suporte para 2 portas USB 3.0)
Funcionalidades da BIOS	BIOS UEFI oficial da AMI com 32Mb com suporte de interface multilingue Eventos de reactivação compatíveis com ACPI 1.1 Suporta SMBIOS 2.3.1 Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V, PCH 1,5V
CD de suporte	Controladores, Utilários, Software antivirus (versão de avaliação), CyberLink MediaEspresso 6.5 - Versão de avaliação, Navegador e Barra de Ferramentas Google Chrome, Start8, Intel® Extreme Tuning Utility (IXTU)
Monitor de Hardware	Sensor de temperatura de CPU/Chassis Taqúmetro de ventoinha de CPU/Chassis/Alimentação Ventoinha de CPU/Chassis silenciosa (Permite o ajuste automatico da velocidade da ventoinha do chassis atraves da temperatura da CPU) Controlo de velocidade da ventoinha de CPU/Chassis

• Detecção de ABERTURA da CAIXA
  Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore

Sistema Operativo

• Compátil com Microsoft® Windows® 8 / 8 64-bits / 7 / 7 64-bits

Certificacoes

FCC,CE,WHQL
- Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

• Para obter informações detalhadas acerca do produits, visite o"Our Web site: http://www.asrock.com

Tenha em atençao que o overclocking inclui um determinado grau de risco, incluindo o ajuste das definições na BIOS, a aplicação de Tecnologia Untied Overclocking ou a utilizesação de ferramentas de overclocking de terreiros. O overclocking pode afectar a estabilitadodoSistemaoumesocausardanosaoscomponentes edispositivosdo seu Sistema. Overclockingdevera ser efectuado por sua conta e risco. Nao nos responsabilizamos por possiveis danos causados pelo overclocking.

Devido às limitações, o fazer no real da memória de 4GB reservada para utilizes em sistemas operativos Windows 32-bits poderá ser inferior. Os sistemas operativos Windows 64-bits não possuemisas limitações. Pode utilizear o ASRock XFast RAM para dar uso à memória que o Windows* não utilizes.

1.3 Configuração dos jumpers

A imagem abaixo ilustra como os jumpers são configurados. quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos@cujos pino1 e pino2 está "Curtos" quando a tampa do jumper é colocada OSDes 2 pinos.

Jumper para limpar o CMOS

(CLRCMOS1)

Limpar CMOSPredefinição

CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os parâmetros doSYSTEMA para os values predefinidos, encrer o computador e deslgue a ficha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não limpe o CMOS logo antes et efectuado aactualização da BIOS. Se precisar de limpar o CMOS logo antes ter terminado umaactualização da BIOS,deerá primeiro.iniciar oSYSTEMA e voltar a encerrá-lo antes de efectuar a acçao de limpeza do CMOS. Tenha em atençao que aPALavra-passe, data, hora e perfil predefinido deutilizador apenas sera limpos se a pilha do CMOS for retirada.

Os terminais e connectores integrados NAO são jumpers. NAO coloque tampas de jumpers sobre these terminais e connectores. Colocar tampas de jumpers sobre os terminais e connectores ira Causear danos permanentes a plac principal.

Terminal do paine de
sistema

(PAINEL1 de 9 pinos)

Ligue o botão de alimentação, o botão de reposicao e o indicator do estado do Sistema no chassis a este terminal de acordo com a descrição abaixo. Tenha em atençao os pinos positivos e negativos antes de ligar os cabos.

PWRBTN (Botão de alimentação):

Ligue ao botao de alimentacao no pailen frontal do chassis. Pode configurar a forma para desigar o seu systema atraves do botao de alimentacao.

RESET (Botão de reposicao):

Ligue ao botao de reposicao no pailnel frontal do chassis. Prima o botao de reposicao para reinicuar o computador caso este bloqueie e nao seja possivel reiniciar normalmente.

PLED (LED de alimentação doSYSTEMA):

Ligue ao indicator do estado da alimentacao no pailen frontal do chassis. O LED ficar acesso quando osystema estiver em funcaoamento. O LED ficar a intermitente quando o systema estiver nos Estados de suspensao S1/S3. O LED ficar desligado quando o systema estiver no estado de suspensao S4 ou desligado (S5).

Ligue ao LED de atividade do disco rigo no painel frontal do chassis. O LED ficar acesso quando o disco rigo estiver a ler ou a escrever dados.

O design do pailen frontal podera variar dependendo do chassis. Um modulo de pailen frontal consiste principalmente em um botao de alimentacao, um botao de reposicao, um LED de alimentacao, um LED de atividade do disco rigido, um altifalante, etc. Ao ligar o seu modulo de pailen frontal do chassis a este conector, certificque-se de que os fios e os pinos tem uma correspondencia exacta.

Conectores ATA2 de série (SATA_4: consultar p.1, N.° 8) (SATA_5: consultar p.1, N.° 7)	SATA_5	SATA_4	Estesdoesconectores SATA2 suportam cabos de dados SATA para dispositivos de armazenamento interno comuma velocidade de transferência de dados de até 3,0 Gb/s.
Conectores ATA3 de série (SATA_0: consultar p.1, N.° 9) (SATA_1: consultar p.1, N.° 10)	SATA_1	SATA_0	Estesdoesconectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno comuma velocidade de transferência de dados de até 6,0 Gb/s.
Terminais USB 2.0 (USB6_7 de 9 pinos) (consultar p.1, N.° 15) (USB8_9 de 9 pinos) (consultar p.1, N.° 16)	USB_PWR P+GND P+GND USB_PWR	P+GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND Cable principal. Cada terminal USB 2.0 é capaz de suportar两大as portas.
Terminal USB 3.0 (USB3_2_3 de 19 pinos) (consultar p.1, N.° 11)	Vbus Ia.PB_GND Ia.PA_SSTX- Ia.PA_SSTX+ Ia.PA_SSTX+ Ia.PA_SSTX+ Ia.PA_D- Ia.PA_D+ Ia.PA_D+ Ia.PA_D+ MIC2_L	Paralem das quatre portas USB 2.0 no pailen de E/S, existem dois terminais esta plac principal. Cada terminal USB 2.0 é capaz de suportar两大as portas.
Terminal de audio do painel frontal (HD=AUDIO1 de 9 pinos) (consultar p.1, N.° 23)	GND PRESENCE# MIC_RET OUT_RET MIC2_L	Este terminal destin-se à ligaçao de dispositivos áudio ao pailen de AUDIO frontal.

1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no chassis deverá suportar HDA para funcional correctamente. Siga as instruções nonoxso manual e no manual do chassis para instalar o seuSYSTEMA.
2. Se utilizes um painei de audio AC'97, instale-o no terminal de audio do painei frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao pailel de audio HD. Não precisa de os ligar para o pailel de audio AC'97.
E. Para fazer o microfone frontal, acada ao separators "Microfone Frontal" no panei de controlo Realtek e ajuste o "Volume de gravacao".

Terminal do altifalante do chassis

Ligue o altifalante do chassis a este terminal.

Conector de saida SPDIF (SPDIF_OUT1 de 2 pinos) (consultar p.1, N.° 24)

Ligue o conector SPDIF_OUT da plac VGA HDMI a este terminal atraves de um cabo.

Conectores da ventoinha do chassis e alimentacao (CHA_FAN1 de 4 pinos) (consultar p.1, N.° 197)

(CHA_FAN2 3 pinos) (consultar p.1, N.° 25)

Ligue os cabos da ventoinha acos conectores da ventoinha colocando o cabo preto no pino de ligaçao a terra.

Conectores da ventoinha da CPU (CPU_FAN1 de 4 pinos) (consultar p.1, N° 2)	FAN_SPEED_CONTROL	Esta placá principal inclui um conector de ventoinha de CPU (Ventoinha silenciosa) de 4 pinos. Se pretender ligar uma ventoinha de CPU de 3 pinos, ligue-a ao Pino 1-3.
(CPU_FAN2 de 3 pinos) (consultar p.1, N° 3)	FAN_SPEED	Esta placá principal inclui um conector de alimentação ATX de 24 pinos. Para utilizes uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 o Pino 13.
Conectar de alimentação ATX (ATXPWR1 de 24 pinos) (consultar p.1, N° 6)	12 1 24 13	Esta placá principal inclui um conector de alimentação ATX de 24 pinos. Para utilizes uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 o Pino 13.
Conectar de alimentação de 12V ATX (ATX12V1 de 8 pinos) (consultar p.1, N° 1)	5 8 4	Esta placá principal inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizes uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 o Pino 5.
Terminal do[módulo de infra-vermelhos (IR1 de 5 pinos) (consultar p.1, N° 21)	IRTX +5VAD DUMMY 1 GND IRRX	Este terminal suporta um[módulo de infra-vermelhos optional para transmissão e receção sem fios.
Terminal de porta de série (COM1 de 9 pinos) (consultar p.1, N° 20)	RRXD1 DUTR1 DUSH1 CCTS1 1 OLO1 RR1#1 HHTS1 TTXD1 DDCD1	Este terminal COM1 suporta um[módulo de porta de série.

Terminal de intrusao do chassis

(CI1 de 2 pinos)

Esta placaprincipal suportaafuncao de detecao deABERTURA da CAIXA que detecta se a tampa do chassis foi removida.Esta funcaorequire um chassis com design de detecao de intrusao.

Terminal TPM

(TPMS1 de 17 pinos)

Este conector suporta umsystemacomModulo dePlataformaConfiavel (TPM),que podera armazenar com segurarca chaves,certificados digitais,palavras-passedeidos.Um systema TPM也是非常ajudaamelhorar a segurarca de rede,a protegeridentidades digitais eagariraintegridadeplataforma.

Terminal de porta de impressao

(LPT1 de 25 pinos)

Esta é uma interface para cabo de porta de impressão que permit a ligaçao conveniente de dispositivos de impressao.
