PANDUAN PENGGUNA H81M ASROCK

Terima kasih telah membeli motherboard ASRock H81M, yakni motherboard andal yang diproduksi di bawah Kendali mutu ketat yang sejalan dengan ASRock. Motherboard ini memberikan performa luar biasa dengan desain canggih yang mencughkan komitmen ASRock terhadap kualitas dan ketahanan.

Karena spesifikasi motherboard dan perangkat lunak BIOS dapat di-update, makasi dokumentasi ini akan berubah sewaku-tu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat perubahan pada dokumentasi ini, makasi Barang akan tersedia di situs web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis kerait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus ingin model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan Daftar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com.

1.1 Isi Kemasan

• Motherboard ASRock H81M (Bentuk dan Ukuran Micro ATX)
  Panduan Ringkas ASRock H81M
  CD Dukungan ASRock H81M
  2xKabel Data SATA (Serial ATA) (Opsional)
  1x Pelindung Panel I/O

1.2 Spesifikasi

Platform	• Bentuk dan Ukuran Micro ATX • Desain Kapasitor Solid
CPU	• Mendukung Intel® Core™ i7 / i5 / i3 Generasi Ke-4 / Xeon® / Pentium® / Celeron® dalam Paket LGA1150 • Desain 4 Fase Daya • Mendukung Teknologi Intel® Turbo Boost 2.0
Chipset	• Intel® H81
Memori	• Teknologi Memori DDR3 Kanal Ganda • 2 x Slot DDR3 DIMM • Mendukung DDR3 1600/1333/1066 non-ECC, memori tanpa buffer • Kapasitas maksimum memori systemd: 16GB (lihat PERHATIAN) • Mendukung Intel® Extreme Memory Profile (XMP)1.3/1.2
Slot Ekspansi	• 2 x Slot PCI Express 2.0 x16 (PCIE1: x16 mode; PCIE2: x4 mode) • 2 x Slot PCI • Mendukung AMD Quad CrossFire™ dan CrossFire™
Grafis	• Intel® HD Graphics Built-in Visuals dan output VGA dapat didukung dengan prosesor yang terintegrasi GPU. • Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Teknologi Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics 4600 • Pixel Shader 5.0, DirectX 11.1 • Memori bersama maksimum 1792MB • Tiga pilih output VGA: D-Sub, DVI-D, dan HDMI • Mendukung Teknologi HDMI dengan resolusi maksimum tingga 1920x1200 @ 60Hz • Mendukung DVI-D dengan resolusi maksimum tingga 1920x1200 @ 60Hz
	• Mendukung D-Sub dengan resolusi(Maximum hingga 1920x1200 @ 60Hz • Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan HBR (High Bit Rate Audio) dengan HDMI (memerlukan monitor HDMI yang kompatibel) • Mendukung fungsi HDCP dengan port DVI-D dan HDMI • Mendukung pemutaran Full HD 1080p Blu-ray (BD) dengan port DVI-D dan HDMI
Audio	• Audio HD 7.1 CH dengan Perlindungan Konten(Realtek ALC892 Audio Codec) • Mendukung audio Blu-ray premium
LAN	• PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Qualcomm® Atheros® AR8171 • Mendukung Teknologi Qualcomm® Atheros® Security Wake On Internet • Mendukung Wake-On-LAN • Mendukung Energy Efficient Ethernet 802.3az • Mendukung PXE
Panel I/O Belakang	• 1 x Port Keyboard PS/2 • 1 x Port D-Sub • 1 x Port DVI-D • 1 x Port HDMI • 1 x Port SPDIF Out Optik • 4 x Port USB 2.0 • 2 x Port USB 3.0 • 1 x Port LAN RJ-45 dengan LED(ACT/LINK LED dan SPEED LED) • Soket Audio HD:Speaker Belakang/Tengah/Bas/Saluran masuk/Speaker Depan/Mikrofon

Penyimpanan

• 2 x Konektor SATA3 6,0 Gb/s, mendukung fungsi NCQ, AHCI, dan "Hot Plug"
• 2 x Konektor SATA2 3,0 Gb/s, mendukung fungsi NCQ, AHCI, dan "Hot Plug"

Konektor

1xHeaderIR
1xHeader port Cetak
1xHeaderportCOM
1xHeader Intrusi Chassis
1xHeaderTPM
2xKonektor kipas CPU (1x4-pin, 1x3-pin)
2xKonektor kipas chassis (1 x 4-pin, 1 x 3-pin)
1 x Konektor kipas daya (3-pin)
1xKonektor daya ATX 24 pin
1xKonektor daya 12V8 pin
1 x Konektor audio panel depan
1 x Konektor SPDIF Out
2xHeaderUSB2.0(mendukung4portUSB2.0)
- 1 x Header USB 3.0 melalui Etron EJ168A (mendukung 2 port USB 3.0)

Fitur BIOS

32Mb AMI UEFI Legal BIOS dengan dukungan GUI Multibahasa
ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan
Dukugan SMBIOS 2.3.1
- Multipengatur Tegangan CPU, DRAM, PCH 1,05V, PCH 1,5V

Dukungan CD

• Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji Coba), CyberLink MediaEspresso 6.5 Uji Coba, Google Chrome Browser dan Toolbar, Start8, Intel® Extreme Tuning Utility (IXTU)

Perangkat

• Sensor Suhu CPU/Chassis
  Takometer CPU/Chassis/Kipas Daya
• Kapas Hening CPU/Chassis (Memungkinkan Penesuaian Otomatis Kecepatan Kapas Chassis Berdasarkan Suhu CPU)
• Kontrol Multikecepatan Kipas CPU/Chassis

Deteksi CASE OPEN
- Pemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore

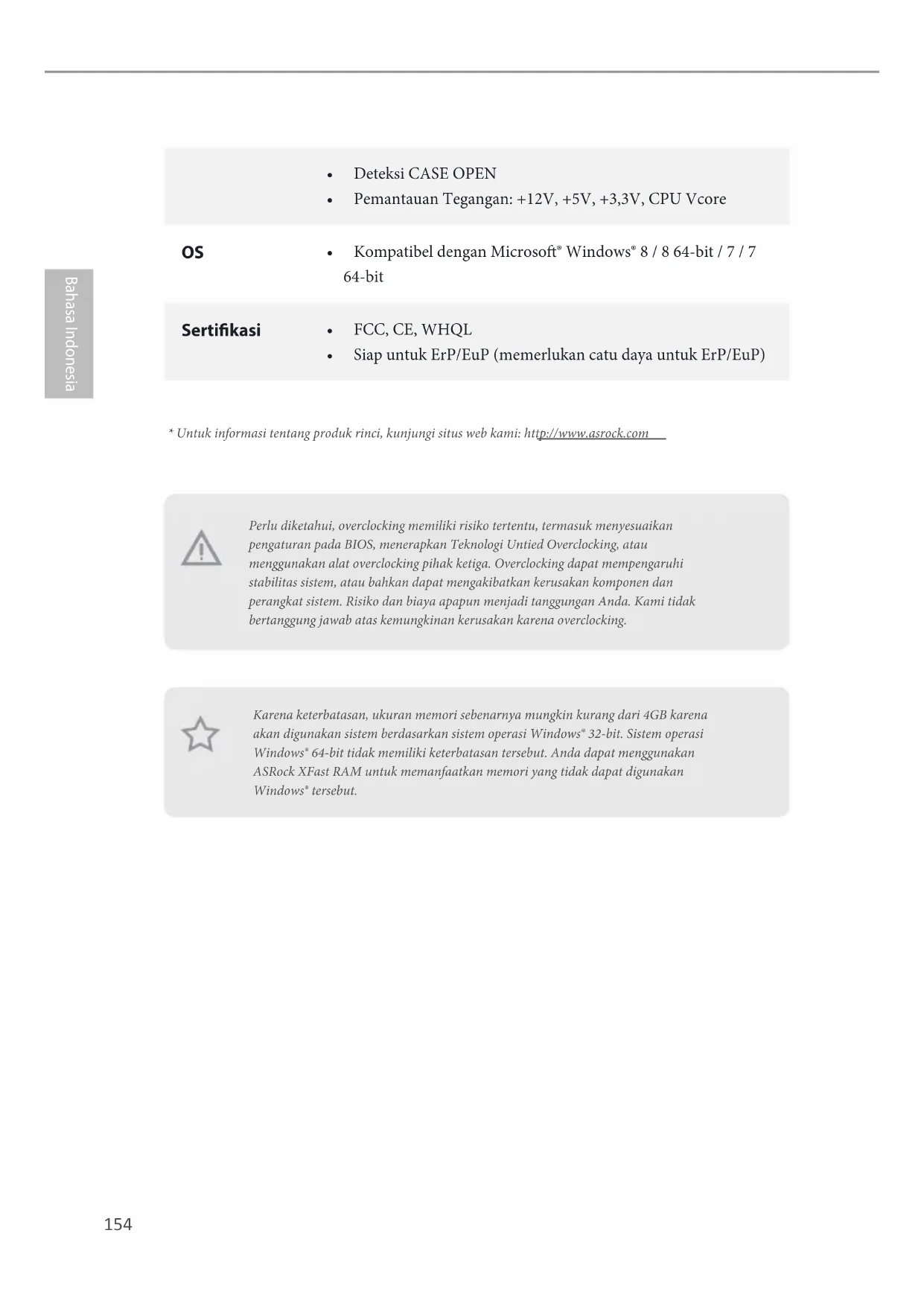

os

• Kompatibel dengan Microsoft Windows 8/8 64-bit / 7/7 64-bit

Sertifikasi

FCC,CE,WHQL
- Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)

• Untuk informasi tersebut produit rinci, kunjungsiti situs web kami: http://www.asrock.com

Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, mencapkan Teknologi Untied Overclocking, athu seksungakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitasystem, athu bahkan kepada mengakibatkan kerusakan komponen dan perangkat system. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak bertanggung jawab atas pemungkan kerusakan karena overclocking.

Karena keterbatasan, ukuran memori seinenanya mungkin kurang dari 4GB karena akan digunakan systemd berdasarkan systemd operasi Windows 32-bit. Sistem operasi Windows 64-bit tidak memiliki keterbatasan tersebut. Anda dapat mencŋungan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows* tersebut.

1.3 Konfigurasi Jumper

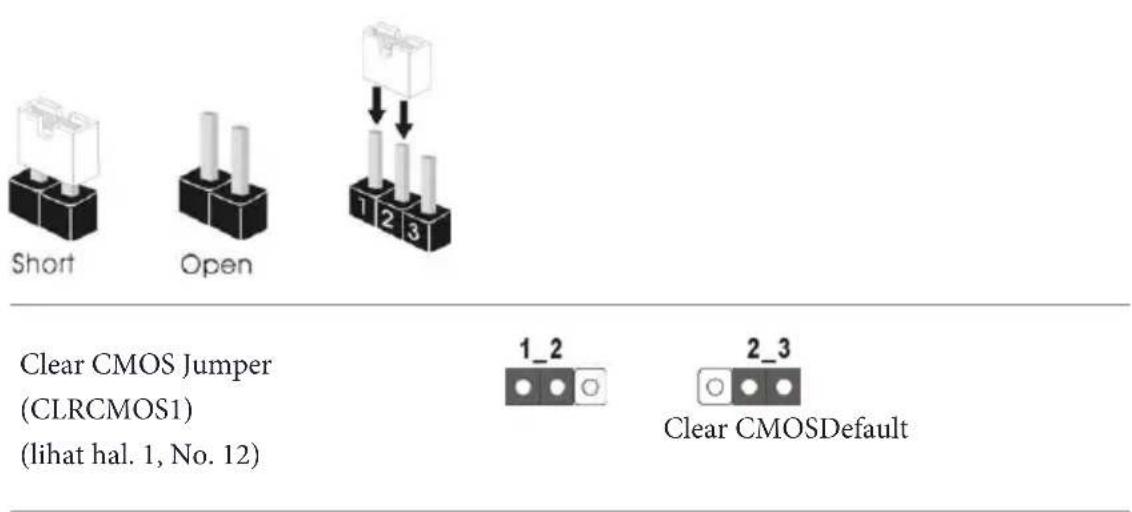

Gambar menunjukkan cara menjungfigurasi jumper. Bila penutup jumper dileetakkan pada pin,.make jumper akan "Pendek".Jika tidak ada penutup jumper yang dileetakkan pada pin,maka jumper akan "Terbuka".Gambar menunjukkan jumper 3-pin,yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper dileetakkan pada 2 pin tersebut.

CLRCMOS1 memungkikan Anda mengosongkan data di CMOS. Untuk mengosongkan dan mencatur ulang parameter systemd ke konfigurasi default, matikan komputer, lalu lepas kabel daya dari catu daya. Setelah mencunggu selema 15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada CLRCMOS1 selema 5 detik. Namun, jangan kosongkan CMOS tersebut setelah Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS tersebut sebelum siemens meng-update BIOS, boot up dulu systemd, lalu matikan sebelum melakukan tindakan clear-Cmos. Perhatikan bahwa sandi, tanggal, waktu, dan profil default pengguna akan dikosongkan oleh jika baterai CMOS dikeluarkan.

Jika Anda mengosongkan CMOS,.make rangka terbuka masyarakat dan terdeteksi. Atur pilihan "Clear Status"BIOS untuk mengosongkan data status intrusi chassis sebelumnya.

1.4 Header dan Konektor Onboard

Sambungkan switch daya,
atur ulang indicator status
sistem dan switch daya
pada chassis ke header
tersebut berdasarkan
penetapan pin di bawah
ini. Perhatikan pin positif
dan negatif sebelum
menyambungkan kabel.

PWRBTN (Switch Daya):

Sambungkan ke switch daya pada panel depan chassis. Anda dapat menc konfigurasi cara mematikan sistem menggunakan switch daya.

Sambungkan switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan ulang normal.

PLED (LED Daya Sistem):

Sambungkan ke indicator status daya pada panel depan chassis. LED akan menjalaba system sedang beroperasi. LED akan terus berkedip bila system dalam kondisi tidur S1/S3. LED akan mati bila system dalam kondisi tidur S4 oleh mati (S5).

HDLED (LED Aktivitas Hard Drive):

Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan mencapa bila hard drive sedang membraca kepada menulis data.

Desain panel depan dapat berbebda menurut chassis. Modul panel depan biasanya terdiri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker,Dll. Bila说我yangkulan modul panel depan chassis ke header, pastikan penetapan kabel dan pin disesuaikan dengan benar.

Konektor Serial ATA2 (SATA_4: lihat hal. 1, No. 8) (SATA_5: lihat hal. 1, No. 7)	SATA_5	SATA_4	Kedua konektor SATA2 ini mendukung kabel data SATA untuk penggangkat penyimpanan internal dengan kecepatan transfer data tingga 3,0 Gb/s.
Konektor Serial ATA3 (SATA_0: lihat hal. 1, No. 9) (SATA_1: lihat hal. 1, No. 10)	SATA_1	SATA_0	Kedua konektor SATA3 ini mendukung kabel data SATA untuk penggangkat penyimpanan internal dengan kecepatan transfer data tingga 6,0 Gb/s.
Header USB 2.0 (USB6_7 9-pin) (lihat hal. 1, No. 15) (USB8_9 9-pin) (lihat hal. 1, No. 16)	USB_PWR P+GND P-GND USB_PWR	Selain empat port USB 2.0 pada panel I/O, terdapat duala header pada motherboard ini. Masing- masing header USB 2.0 dapat mendukung duala port.
Header USB 3.0 (USB3_2_3 19-pin) (lihat hal. 1, No. 11)	Vbus IuA PA_SRX+GND GND IuA_PA_SSTX-IMU_PA_D-IMU_PA_D+Dummy	Selain duala port USB 3.0 pada panel I/O, terdapat situ header pada motherboard ini. Masing- masing header USB 3.0 dapat mendukung duala port.
Header Audio Panel Depan (HD=AUDIO1 9-pin) (lihat hal. 1, No. 23)	GND PRESENCE# MIC_RET OUT_RE1 OUT2_L L.SFINF MIC2_R	Header ini untuk menyambungkan perangkat audio ke panel audio depan.

1. Audio Definis Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini dan panduan pengguna chassis untuk menginstalSYSTEM.
2. Jika Andaethingan panel audio AC'97, pasang ke header audio panel depan情况进行 melakukan langkah-langkah di bawah ini:

A. Sambungkan Mic_IN (MIC) ke MIC2_L
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RETnya untuk panel audio HD. Anda tidak perlu menuyangkannya untuk panel audio AC'97.
E. Untuk mengaktifkan mikrofon depan, buka tab "FrontMic" pada Panel kontrol Realtek, lalu sesuaikan "Volume Perekaman".

Header Speaker Chassis (SPEAKER1 4-pin) (lihat hal. 1, No. 14)

Sambungkan speaker chassis ke header ini.

Konektor SPDIF Out (SPDIF_OUT1 2-pin) (lihat hal. 1, No. 24)

Sambungkan konektor
SPDIF_OUT kartu VGA
HDMI ke header ini
mengunakan kabel.

Konektor Kipas Chassis dan Daya (CHA_FAN1 4-pin) (lihat hal. 1, No. 197)

Sambungkan kabel kipas ke konektor kipas, lalu cocokkan kabel hitam dengan pin ground.

(CHA_FAN2 3-pin) (lihat hal. 1, No. 25)

(PWR_FAN1 3-pin) (lihat hal. 1, No. 4)

Konektor Kipas CPU (CPU_FAN1 4-pin) (lihat hal. 1, No. 2)

(CPU_FAN2 3-pin) (lihat hal. 1, No. 3)

Motherboard ini memberikan konektor kipas CPU 4-Pin (Kipas Hening). Jika Anda berencana untuk menuyangkungan kipas CPU 3-Pin, sambungkan ke Pin 1-3.

Konektor Daya ATX (ATXPWR1 24-pin) (lihat hal. 1, No. 6)

Motherboard ini memberikan konektor daya ATX 24-pin. Untuk menc gunakan catu daya ATX 20-pin, pasang bersama Pin 1 dan Pin 13.

Konektor Daya ATX 12V (ATX12V1 8-pin) (lihat hal. 1, No. 1)

Motherboard ini memberikan konektor daya ATX 12V 8-pin. Untuk menc gunakan catu daya ATX 4-pin, pasang bersama Pin 1 dan Pin 5.

Header Modul
Inframerah
(IR1 5-pin)
(lihat hal. 1, No. 21)

Header ini mendukung modul transmisini nirkabel opsional dan menerima modul inframerah.

Header Port Seri (COM1 9-pin) (lihat hal. 1, No. 20)

Header COM1 ini
mendukung modul port seri.

Header Intrusi Chassis (CI1 2-pin) (lihat hal. 1, No. 22)

Motherboard ini
mendukung fitur deteksi
CASE OPEN yang
mendeteksi jika dalam
chassis telah dilepas. Fitur ini memerlukan chassis
dengan desain deteksi
intrusi chassis.

Header TPM (TPMS1 17-pin) (lihat hal. 1, No. 18)

Konektor ini mendukung系統 TPM (Trusted Platform Module), yang dapat menujimpan kode kunci,sertifikat digital, sandi,dan data secara aman. Sistem TPM juga membrantu mencakatkan keamanan jaringan, melindungi identitas digital,dan memastikan integritas platform.

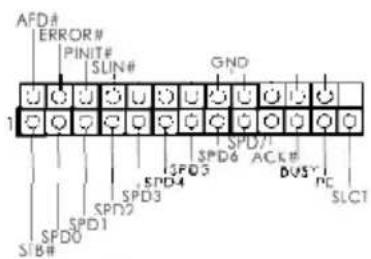

Header Port Cetak (LPT1 25-pin) (lihat hal. 1, No. 19)

Ini sudah interfacenuk kabel port cetakyang memungkinkansambungan perangkat printer secara nyaman.
