| Ürün Tipi | Anakart |
| Marka | ASRock |
| Model | Z87M OC Formula |
| Form Factor | Micro ATX |
| CPU Soketi | LGA1150 |
| Yonga Seti | Intel Z87 |
| RAM Bellek | 4 x DDR3 DIMM, maksimum 32 GB |
| Dahili Grafik | Intel HD Graphics 4400/4600 (CPU'ya bağlı olarak) |
| Depolama Bağlantıları | 6 x SATA3 (6 Gb/s), 1 x eSATA, 1 x mSATA |
| USB Bağlantıları | 6 x USB 3.0, 2 x USB 2.0, USB 2.0/3.0 başlıkları |
| Ses | Realtek ALC1150, 7.1 kanal, TI NE5532 kulaklık amplifikatörü |
| Ağ | Gigabit Ethernet (Realtek RTL8111GR) |
| BIOS | Çift UEFI BIOS (ana + yedek) |
| Overclock Özellikleri | Akıllı düğmeler (güç, reset, CMOS temizleme), yavaş mod, LN2 modu, BIOS seçici |
| Gereken Güç | 24-pin ATX ve 8-pin ATX 12V konnektörler |
| Boyutlar | Micro ATX (yaklaşık 24.4 x 24.4 cm) |
| Ağırlık | Yaklaşık 0.5 kg |
| Bakım ve Temizlik | Düzenli toz alma, nem ve elektrostatik deşarjlardan kaçının |
| Güvenlik | Antistatik bileklik kullanın, işlem öncesi güç kablosunu çıkarın |
| Genel Bilgiler | 2 yıl garanti, Windows 7/8/10 (64-bit) uyumlu |
Sık sorulan sorular - Z87M OC FORMULA ASROCK
Kullanıcıların soruları hakkında Z87M OC FORMULA ASROCK
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Anakart PDF formatında ücretsiz! Kılavuzunuzu bulun Z87M OC FORMULA - ASROCK ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. Z87M OC FORMULA markasının ASROCK.
KULLANIM KILAVUZU Z87M OC FORMULA ASROCK

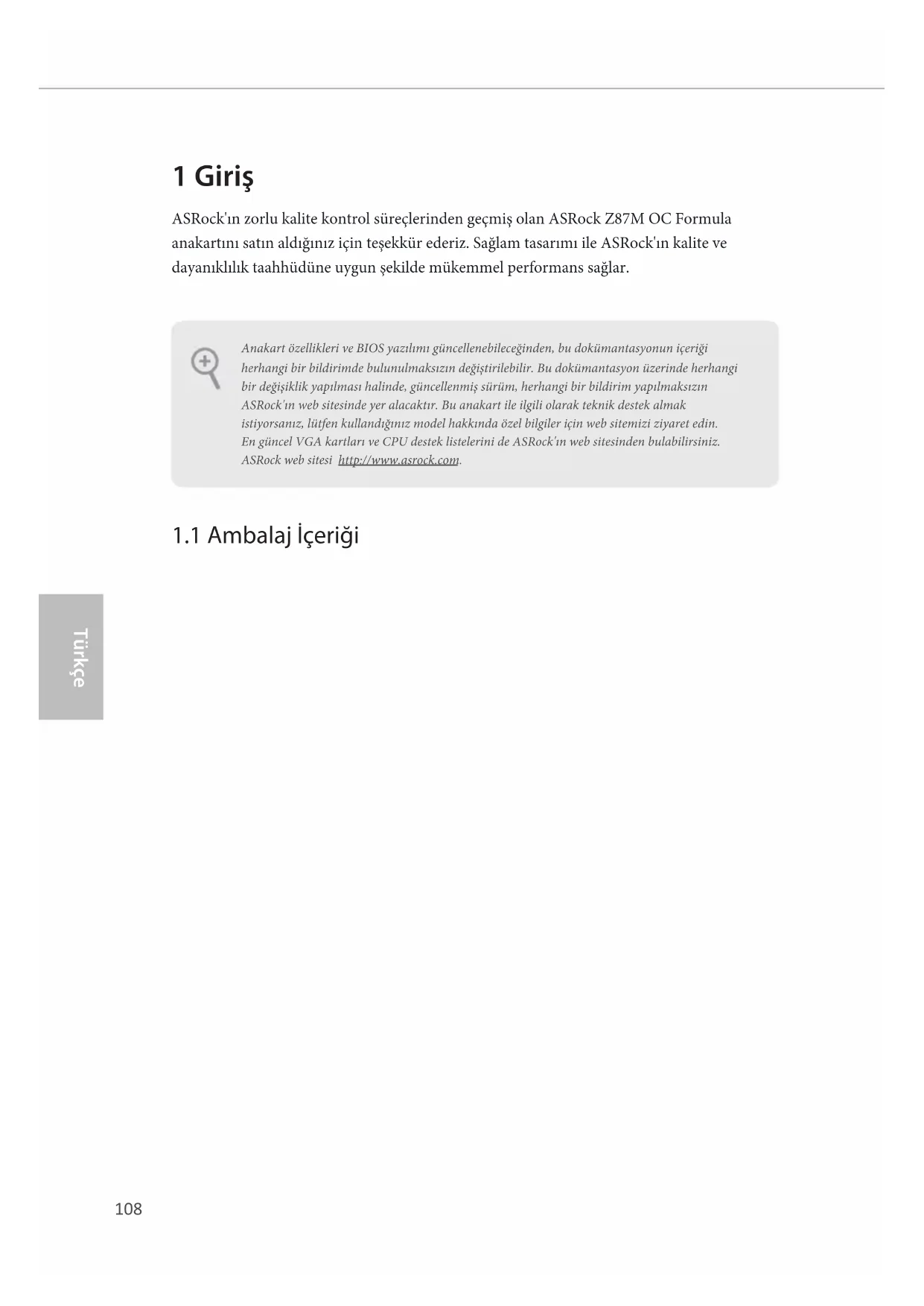

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z87M OC Formula anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.
1.1 Ambalaj İçeriği
1.2 Özellikler
Platform
Polimer Sığalar)
A-Stili
TM
OC Formula Kiti
OC Formula Güç Kiti
kapasitörle filtreleyin: DIP katı kapak, POSCAP ve MLCC)
kıyasla çekirdek kaybını %70 düşürür)
OC Formula Bağlantı Kiti
yuva)
Celeron ^® , LGA1150 Paketinde desteklemektedir
Yonga kümesi
Z87
Bellek
2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866 (OC)/
1600/1333/1066 belleği destekler
Genişletme
Yuvası
çiftli - x8 (PCIE1) / x8 (PCIE3))
* mSATA/mini PCI Express yuvası SATA3_4 bağlantı
noktasıyla paylaşılır
^TM ve CrossFireX ^TM desteğine sahiptir
^TM ve SLI ^TM birimlerini destekler
Grafikler
GPU entegre edilmiş işlemciler ile desteklenir.
(S3D) ve MPEG-2 Full HW Encode1, Intel® Quick Sync Video, Intel ^® InTruTM 3D, Intel ^® Clear Video HD Teknolojisi, Intel ^® InsiderTM, Intel ^® HD Graphics 4400/4600 ile Intel ^® Quick Sync Video
DisplayPort bağlantı noktalarını destekler
HDMI teknolojisini destekler
DisplayPort'u destekler
ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler
(Uyumlu bir HDMI monitorü kullanılmalıdır)
destekler
Blu-ray (BD) kayıttan yürütmeyi destekler
Ses
Ses Codec Bileşeni)
- fark yükselteci ile 115dB SNR DAC
- TI® NE5532 Premium Kulaklık Amplifikatörü (600 Ohm'a kadar kulaklıkları destekler)
- Doğrudan Bağlantı Teknolojisi
- EMI koruma kapağı
- PCB ayrı koruma
LAN
Arka Panel I/O
ve SPEED LED)
Hoparlör / Mikrofon
Depolama
RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel Akınlı Yanıt Teknolojisi), NCQ, AHCI ve Hot Plug işlevlerini destekler
10, Intel Hızlı Depolama Teknolojisi 12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve Hot Plug işlevlerini destekler * eSATA Bağlayıcı SATA3_1 bağlantı noktasıyla paylaşılır
Bağlayıcı
(Yüksek Yoğunluklu Güç Bağlayıcısı)
BIOS Özelliği
Ana BIOS ve 1 x Yedek BIOS)
Destek CD'si
Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Tarayıcı ve Araç Çubuğu, Start8, MeshCentral, Splashtop Streamer
Donanim
Otomatik olarak Ayarlanması Sağlar)
os
Belgeler
gereklidir)
* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

Smirlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.
1.3 Bağlantı Teli Kurulumu
Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

Short

Open

CMOS'u Temizle Bağlantı Teli
(CLRCMOS1)
(bkz. sf.1, No. 22)


CMOS'u TemizleVarsayılan
CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

Clear CMOS Düğmesi, Clear CMOS bağlantı teliyle aynı işleve sahiptir.
1.4 Kart Üzerindeki Bağlantı ve Konektörler

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.
Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 17)

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):
Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.
RESET (Sifirlama Anahtari):
Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.
PLED (Sistem Güç LED'i):
Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.
HDLED (Sabit Disk Etkinlik LED'i):
Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.
Güç LED Bağlantısı
(3-pin PLED1)
(bkz. s.12, No. 16)

Sistemin güç durumunun belirtilmesi için lütfen güç LED'ini bu bağlantıya takın.
Seri ATA3 Bağlayıcıları
(SATA3_0_1:
bkz s.1, No. 12)
(SATA1_2_3:
bkz. sf.1, No. 13)
(SATA3_4_5:
bkz. sf.1, No. 14)

Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.
USB 2.0 Bağlantıları
(9-pin USB2_3)
(bkz. sf.1, No. 23)
(9-pin USB4_5)
(bkz. sf.1, No. 24)

Bu anakart üzerinde, G/Ç panelindeki iki tane USB 2.0 bağlantı noktasının yanı sıra iki adet bağlantı ve bir bağlantı noktası bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.
(USB6)
(bkz. sf.1, No. 9)

USB 3.0 Bağlantıları
(19-pin USB3_6_7)
(bkz. sf.11, No. 10)

Bu anakart üzerinde, G/Ç panelindeki altı tane USB 3.0 bağlantı noktasının yanı sıra bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.
Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 29)

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

- Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
- AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.
Kasa Hoparlör Bağlantısı
(4-pin SPEAKER1)
(bkz sf.1, No. 15)
DUMMY SPEAKER

Lütfen kasa hoparlörünü bu bağlantıya takın.
Kasa ve Güç Fanı
Bağlayıcıları
(4-pin CHA_FAN1)
(bkz sf.1, No. 27)

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.
(3-pin CHA_FAN2)
(bkz sf.1, No. 26)
(3-pin CHA_FAN3)
(bkz sf.1, No. 11)
(3-pin PWR_FAN1)
(bkz sf.1, No. 30)


CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz sf.1, No. 3)

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.
(3-pin CPU_FAN2)
(bkz sf.1, No. 2)

ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 8)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın.
ATX 12V Güç Bağlayıcısı
(8-pin ATX12V1)
(bkz. sf.1, No. 1)

Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın.
Kızılötesi Modül Bağlantısı
(5-pin IR1)
(bkz. sf.1, No. 28)

Bu bağlantı, isteğe bağlı olarak kızılötesi modülden bir kablosuz bağlantı aktarımı ile alımını da destekler.
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.1, No. 25)

Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.
1.5 Akıllı Anahtarlar
Anakartta üç adet akıllı düğme bulunur: Güç Düğmesi, Sıfırlama Düğmesi ve CMOS Temizleme Düğmesi kullanıcıların sistemi hızlı bir şekilde açıp kapatmalarını, sistemi sıfırlamalarını ve CMOS değerlerini temizlemelerini sağlar.
Güç Düğmesi
(PWRBTN)
(bkz. sf.1, No. 18)

Güç Düğmesi, kullanıcıların sistemi hızlı bir şekilde açıp kapatmalarını sağlar.
Sifirlama Düğmesi
(RSTBTN)
(bkz. sf.1, No. 19)

Sifirlama Düğmesi kullanıcıların sistemi hızlı bir şekilde sıfırlamalarını sağlar.
CMOS Temizleme Düğmesi
(CLRCBTN)
(bkz. sf.1, No. 20)

CMOS Temizleme
Düğmesi kullanıcıların
CMOS değerlerini hızlı bir şekilde temizlemelerini sağlar.

Bu işlev yalnızca bilgisayarınızı kapattığınızda ve fışıni prizden çektiğinizde çalışır.
Yavaş Mod
Anahtari(SLOWMODE1)
(bkz. s.1 No. 6)

Yavaş Mod açıksa, işlemci en düşük frekansta çalışır.
BIOS Seçim
Anahtari(BIOS_SEL1)
(bkz. s.1, No. 21)

BIOS Seçim Anahtarı
sistemin BIOS A
veya BIOS B'den
önyüklenmesini sağlar.

Bu anakartta sisteminizin güvenliğini ve kararlılığını artıran ana BIOS (BIOS_A) ve yedek BIOS (BIOS_B) olmak üzere iki adet BIOS çipi vardır. Normalde sistem ana BIOS'ta çalışır.
Ancak, ana BIOS bozuksa veya hasarlıysa, BIOS Seçimi Anahtarını "B"ye döndürün, sonraki sistem önyüklemesinde yedek BIOS çalışır. Ardından, BIOS dosyalarının çalışan bir kopyasını ana BIOS'a kopyalamak için UEFI Kurulum Yardımcı Programı'nda "Secure Backup UEFI"yi (Güvenli Yedekleme UEFI) kullanarak normal sistem çalışmasını sağlayın. Güvenlik nedeniyle, kullanıcılar yedek BIOS'u manuel olarak güncelleyemez. Kullanıcılar, o anda hangi BIOS'un (BIOS_A_LED veya BIOS_B_LED) etkin olduğunu tanımlamak için BIOS LED'lerine bakabilirler.
LN2 Modu Anahtarı
(LN2MODE1)
(bkz. sf.1, No. 7)

LN2 modu, Sıvı Azotla aşırı hız aşırtma sırasında işlemcilerdeki soğuk ön yükleme sorunlarını ortadan kaldırmaya yardımcı olur.
