MANUAL DE UTILIZADOR Z87M OC FORMULA ASROCK

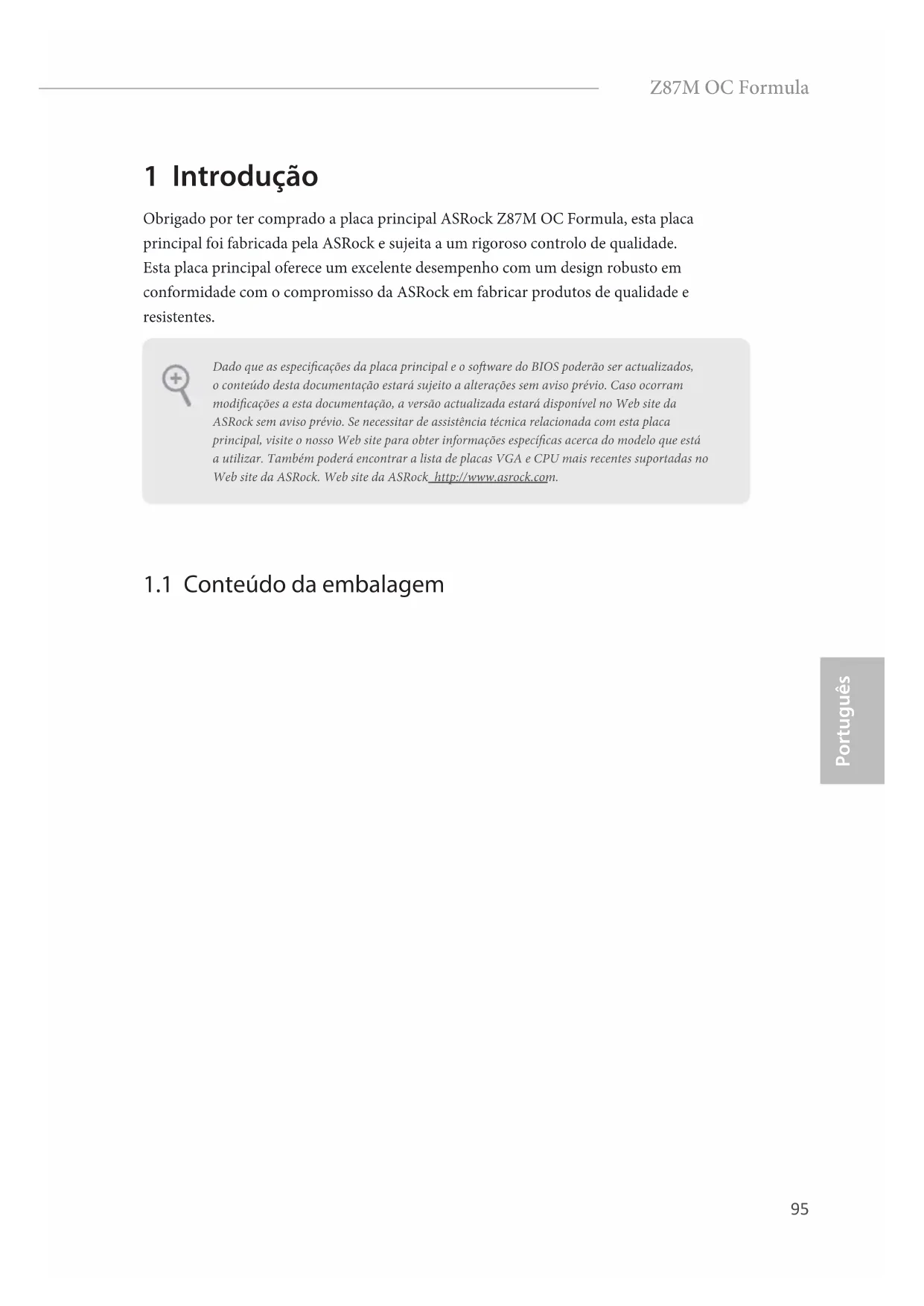

Obrigado por ter comprado a placa principal ASRock Z87M OC Formula, esta placa

principal foi fabricada pela ASRock e sujeita a um rigoroso controlo de qualidade.

Esta placa principal oferece um excelente desempenho com um design robusto em

conformidade com o compromisso da ASRock em fabricar produtos de qualidade e

1.1 Conteúdo da embalagem

•Placa principal ASRock Z87M OC Formula (factor de forma Micro ATX)

•Guia de instalação rápida da placa principal ASRock Z87M OC Formula

•1 parafuso mSATA Dado que as especicações da placa principal e o soware do BIOS poderão ser actualizados, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a esta documentação, a versão actualizada estará disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica relacionada com esta placa principal, visite o nosso Web site para obter informações especícas acerca do modelo que está a utilizar. Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da ASRock http://www.asrock.com.96

•Design de condensadores banhados a ouro de alta qualidade

(Condensadores de polímeros condutores de alta qualidade

100% fabricados no Japão)

principal OC Formula

Kit de alimentação OC Formula

•Design com 12 fases de alimentação

•Indutor de liga metálica premium (Reduz as perdas de núcleo

em 70% comparado com indutor de pó de ferro)

Kit de ligação OC Formula

•Conector de alimentação de alta densidade (8 pinos)

•Contactos banhados a ouro de 15μ (Sockets de CPU, sockets de

memória e PCIE x16 ranhuras)

•Ranhura sem distorção

Kit de refrigeração OC Formula

Pentium® / Celeron® de 4ª geração em socket LGA1150

2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 não ECC,

sem memória intermédia

•Capacidade máxima da memória do sistema: 32GB

•Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel®

•Ranhura sem distorção

versões x16 (PCIE1); dupla nas versões x8 (PCIE1) / x8 (PCI3))

•Os grácos incorporados Intel® HD e as saídas VGA apenas

podem ser suportados com processadores com GPU integrada.

•Suporta grácos incorporados Intel® HD: Tecnologia Intel®

•Memória partilhada máxima de 1792MB

•Porta de saída VGA dupla:Suporta portas HDMI e DisplayPort

por controladores independentes

•Suporte para tecnologia HDMI com resolução máx. até 4K x

2K (4096x2304) a 24 Hz

•Suporte para DisplayPort com resolução máx. até 4K x 2K

•Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC

e HBR (High Bit Rate Audio) com HDMI (É necessário um

monitor compatível com HDMI)

•Suporta a função HDCP com portas HDMI e DisplayPort

•Suporta reprodução de Blu-ray (BD) Full HD a 1080p com

portas e HDMI e DisplayPort98

•Áudio HD de 7.1 canais com protecção de conteúdo (Codec de

áudio Realtek ALC1150)

• Suporte áudio Blu-ray superior

- 115dB SNR DAC com amplicador diferencial

auscultadores até 600 Ohms)

- Tecnologia de accionamento directo

- Cobertura de blindagem EMI

- Blindagem de isolamento PCB

• Suporta a tecnologia DTS Connect

•2 x portas USB 3.0 (Intel® Z87)

•1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)

•1 x Botão para limpar o CMOS

•Ficha de áudio HD: Altifalante traseiro / Central / Graves /

Entrada de linha / Altifalante frontal / Microfone99

•6 conectores SATA3 6,0 Gb/s, suporte para as funções RAID

Technology 12 e Intel Smart Response Technology), NCQ,

•1 conector eSATA, suporte para as funções RAID (RAID 0,

RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12

e Intel Smart Response Technology), NCQ, AHCI e Hot Plug

* Conector eSATA partilhado com porta SATA3_1.

•1 x Conector para LED de alimentação

•3 x Conectores da ventoinha do chassis (1 x 4 pinos, 2 x 3

•1 x Conector da ventoinha de alimentação (3 pinos)

•1 x conector de alimentação de 24 pinos ATX

•1 conectores de alimentação de 8 pinos e 12 V

(Conector de alimentação de alta densidade)

•1 x conector de áudio do painel frontal

•1 x terminal USB 3.0 (suporte para 2 portas USB 3.0)

•1 x Interruptor de alimentação LED

•1 x Interruptor de reposição LED

•1 x Botão para limpar o CMOS

•1 x Post Status Checker (PSC)

•1 x Interruptor de modo lento

•1 x Interruptor de Selecção de BIOS Funções da

•Eventos de reactivação compatíveis com ACPI 1.1

•Controladores, Utilitários, Soware antivírus (versão de

avaliação), CyberLink MediaEspresso 6.5 - Versão de avaliação,

Navegador e Barra de Ferramentas Google Chrome, Start8,

•Taquímetro de ventoinha de CPU/Chassis/Alimentação

•Ventoinha de CPU/Chassis silenciosa (Permite o ajuste

automático da velocidade da ventoinha do chassis através da

•Controlo de velocidade da ventoinha de CPU/Chassis

•Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore

•Preparada para ErP/EuP (é necessária uma fonte de

alimentação preparada para ErP/EuP)

Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo o ajuste

das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de

ferramentas de overclocking de terceiros. O overclocking poderá afectar a estabilidade do

sistema, ou mesmo causar danos aos componentes e dispositivos do seu sistema. Overclocking

deverá ser efectuado por sua conta e risco. Não nos responsabilizamos por possíveis danos

causados pelo overclocking.

* Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com

Devido às limitações, o tamanho real da memória de 4GB reservada para utilização em

sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos Windows® 64-

bits não possuem essas limitações. Pode utilizar o ASRock XFast RAM para dar uso à memória

que o Windows® não utiliza.101

1.3 Conguração dos jumpers

A imagem abaixo ilustra como os jumpers são congurados. Quando a tampa do

jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de

jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos

pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.

Jumper para limpar o

(consultar p.1, N.º 22)

CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os

parâmetros do sistema para os valores predenidos, encerre o computador e desligue

a cha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper

para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não

limpe o CMOS logo após ter efectuado a actualização da BIOS. Se precisar de limpar

o CMOS logo após ter terminado uma actualização da BIOS, deverá primeiro iniciar

o sistema e voltar a encerrá-lo antes de efectuar a acção de limpeza do CMOS. Tenha

em atenção que a palavra-passe, data, hora e perl predenido de utilizador apenas

serão limpos se a pilha do CMOS for retirada.

Limpar CMOSPredenição

O botão Limpar CMOS tem a mesma função do conector Limpar CMOS.102

alimentação, o botão de

reposição e o indicador

do estado do sistema no

chassis a este terminal de

acordo com a descrição

abaixo. Tenha em atenção

os pinos positivos e

GND PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma para

desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para

reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED cará acesso

quando o sistema estiver em funcionamento. O LED cará intermitente quando o sistema

estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no

estado de suspensão S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará acesso

quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal

consiste principalmente em um botão de alimentação, um botão de reposição, um LED de

alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo

de painel frontal do chassis a este conector, certique-se de que os os e os pinos têm uma

correspondência exacta.

Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre

estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá

alimentação do chassis a

o estado de alimentação do

armazenamento interno

com uma velocidade de

transferência de dados de

Para além de duas portas

USB 2.0 no painel de

entrada/saída, existem dois

cabeçalhos e uma porta

nesta placa principal. Cada

terminal USB 2.0 é capaz

de suportar duas portas.

(USB3_6_7 de 19 pinos)

Para além de seis portas

USB 3.0 no painel de

entrada/saída, existe um

cabeçalho nesta placa

principal. Cada terminal

suportar duas portas.

Terminal de áudio do

(HD_AUDIO1 de 9 pinos)

(consultar p.1, N.º 29)

Este terminal destina-se

à ligação de dispositivos

áudio ao painel de áudio

Terminal do altifalante do

(SPEAKER1 de 4 pinos)

Ligue o altifalante do

chassis a este terminal.

Conectores da ventoinha

do chassis e alimentação

ventoinha aos conectores

da ventoinha colocando

o cabo preto no pino de

J_SENSEOUT2_L 1 MIC_RETPRESENCE# GND OUT2_RMIC2_RMIC2_LOUT_RET

1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no chassis deverá

suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no

manual do chassis para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de

acordo com os passos abaixo:

B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.

D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os

ligar para o painel de áudio AC’97.

E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no painel de

controlo Realtek e ajuste o “Volume de gravação”.

(consultar p.1, N.º 2)

Esta placa principal inclui

um conector de ventoinha

silenciosa) de 4 pinos.

Se pretender ligar uma

ventoinha de CPU de 3

pinos, ligue-a ao Pino 1-3.

Conector de alimentação

Esta placa principal

inclui um conector de

alimentação de ATX de 24

pinos. Para utilizar uma

fonte de alimentação ATX

de 20 pinos, introduza-a

no Pino 1 e Pino 13.

Conector de alimentação

Esta placa principal

inclui um conector de

alimentação de 12V ATX

de 8 pinos. Para utilizar

uma fonte de alimentação

transmissão e recepção sem os.

1.5 Interruptores inteligentes A placa principal tem três interruptores inteligentes: Comutador de alimentação, comutador de reposição e um comutador para limpar o CMOS. Estes permitem aos utilizadores ligar/desligar rapidamente o sistema ou fazer a reposição do mesmo ou ainda limpar os valores do CMOS.Interruptor de alimentação(PWRBTN)(consultar p.1, N.º 18)O interruptor de alimentação permite aos utilizadores ligar/desligar o sistema rapidamente.Interruptor de reposição(RSTBTN)(consultar p.1, N.º 19)O interruptor de alimentação permite aos utilizadores repor o sistema rapidamente.Botão Clear CMOS(CLRCBTN)(consultar p.1, N.º 20)O botão Clear CMOS permite aos utilizadores limparem rapidamente os valores CMOS.Interruptor de modo lento(SLOWMODE1)(ver pág.1 No. 6)Se o Modo lento estiver activado, o processador funcionar à frequência mais baixa.Interruptor de selecção de BIOS(BIOS_SEL1)(ver pág.1 No. 21)O interruptor de selecção de BIOS permite que o sistema arranque a partir do BIOS A ou BIOS B. Power

Reset Esta função pode ser utilizada apenas quando o computador e a fonte de alimentação estiverem desligados.

ON OFF AB Esta placa principal possui dois chips de BIOS, um BIOS principal (BIOS_A) e um BIOS de reserva (BIOS_B), que aumenta a segurança e estabilidade do seu sistema. Em condições normais, o sistema funcionará no BIOS principal. No entanto, se o BIOS principal estiver corrompido ou danicado, coloque o Interruptor de Selecção de BIOS na posição "B" e o BIOS de reserva irá assumir as funções no próximo arranque do sistema. Em seguida, utilize “Secure Backup UEFI“ no utilitário de conguração do BIOS para duplicar a cópia de um cheiro de BIOS funcional para o BIOS principal para garantir o funcionamento normal do sistema. Por motivos de segurança, os utilizadores não podem actualizar manualmente a cópia de segurança do BIOS. Os utilizadores podem consultar os LED da BIOS (BIOS_A_LED ou BIOS_B_LED) para identicar qual o BIOS activado nesse momento.107

O modo LN2 ajuda a eliminar

os problemas de arranque a

frio nos processadores durante

um overclocking extremo com
