Z87M OC FORMULA - Placa madre ASROCK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa base
Marca	ASRock
Modelo	Z87M OC Formula
Formato	Micro ATX
Socket CPU	LGA1150
Chipset	Intel Z87
Memoria RAM	4 x DDR3 DIMM, máx. 32 GB
Gráficos integrados	Intel HD Graphics 4400/4600 (según CPU)
Conectores de almacenamiento	6 x SATA3 (6 Gb/s), 1 x eSATA, 1 x mSATA
Conectores USB	6 x USB 3.0, 2 x USB 2.0, bases USB 2.0/3.0
Audio	Realtek ALC1150, 7.1 canales, amplificador de auriculares TI NE5532
Red	Gigabit Ethernet (Realtek RTL8111GR)
BIOS	Dual UEFI BIOS (principal + copia de seguridad)
Características de overclocking	Botones inteligentes (power, reset, clear CMOS), modo lento, modo LN2, selector de BIOS
Alimentación requerida	Conectores 24-pin ATX y 8-pin ATX 12V
Dimensiones	Micro ATX (aprox. 24.4 x 24.4 cm)
Peso	Aprox. 0.5 kg
Mantenimiento y limpieza	Desempolvado regular, evitar la humedad y las descargas electrostáticas
Seguridad	Usar una pulsera antiestática, desconectar la alimentación antes de manipular
Información general	Garantía 2 años, compatible con Windows 7/8/10 (64 bits)

Preguntas frecuentes - Z87M OC FORMULA ASROCK

¿Cómo instalar la placa base en la caja?

Asegúrese de que la caja esté apagada. Coloque la placa base sobre los separadores y fíjela con los tornillos suministrados. Conecte los conectores de alimentación (24 pines y 8 pines), los cables SATA, el panel frontal, etc.

¿Cómo actualizar la BIOS?

Descargue la última versión en el sitio de ASRock. Use la herramienta Instant Flash en la BIOS o la aplicación de Windows ASRock App Shop. Asegúrese de no cortar la alimentación durante la actualización.

¿Qué tipos de RAM son compatibles?

La placa base es compatible con DDR3 1333/1600/1866/2133/2400/2600/2800 (OC) MHz. Use módulos no ECC, no buffered. Verifique la lista QVL en el sitio de ASRock.

¿Se puede usar un procesador Intel de 4ª generación?

Sí, el socket LGA1150 es compatible con procesadores Intel Core de 4ª generación (Haswell) y algunos modelos de 5ª generación (Broadwell). Consulte la lista de compatibilidad.

¿Cómo activar el sonido envolvente 7.1?

Conecte los altavoces a los puertos de audio del panel trasero (verde, naranja, negro). En el panel de control de Realtek, seleccione 'Configuración de altavoces' y elija 7.1 canales.

¿La placa base es compatible con CrossFire y SLI?

Sí, es compatible con AMD CrossFireX (2 vías) y NVIDIA SLI (2 vías) con las dos ranuras PCIe x16 (x8/x8 en modo SLI).

¿Cómo overclockear el procesador?

Use la opción OC Tweaker en la BIOS. Ajuste la frecuencia de la CPU, el voltaje y el multiplicador. Active el modo lento o LN2 para overclocking extremo. Preste atención a la temperatura.

¿Qué hacer si la placa base no arranca?

Verifique las conexiones de alimentación, el procesador, la RAM. Use el botón Clear CMOS para reiniciar la BIOS. Inicie con un mínimo de componentes (CPU, 1 módulo de RAM).

¿Cómo limpiar la placa base?

Apague el ordenador y desconecte el cable de alimentación. Use aire comprimido para quitar el polvo. Evite líquidos. Para los contactos, use alcohol isopropílico con un hisopo de algodón.

¿Dónde encontrar piezas de repuesto o accesorios?

Contacte al soporte de ASRock o consulte su sitio. Algunos accesorios como los cables SATA, la placa de protección de E/S, están incluidos. Para piezas específicas, verifique la disponibilidad.

MANUAL DE USUARIO Z87M OC FORMULA ASROCK

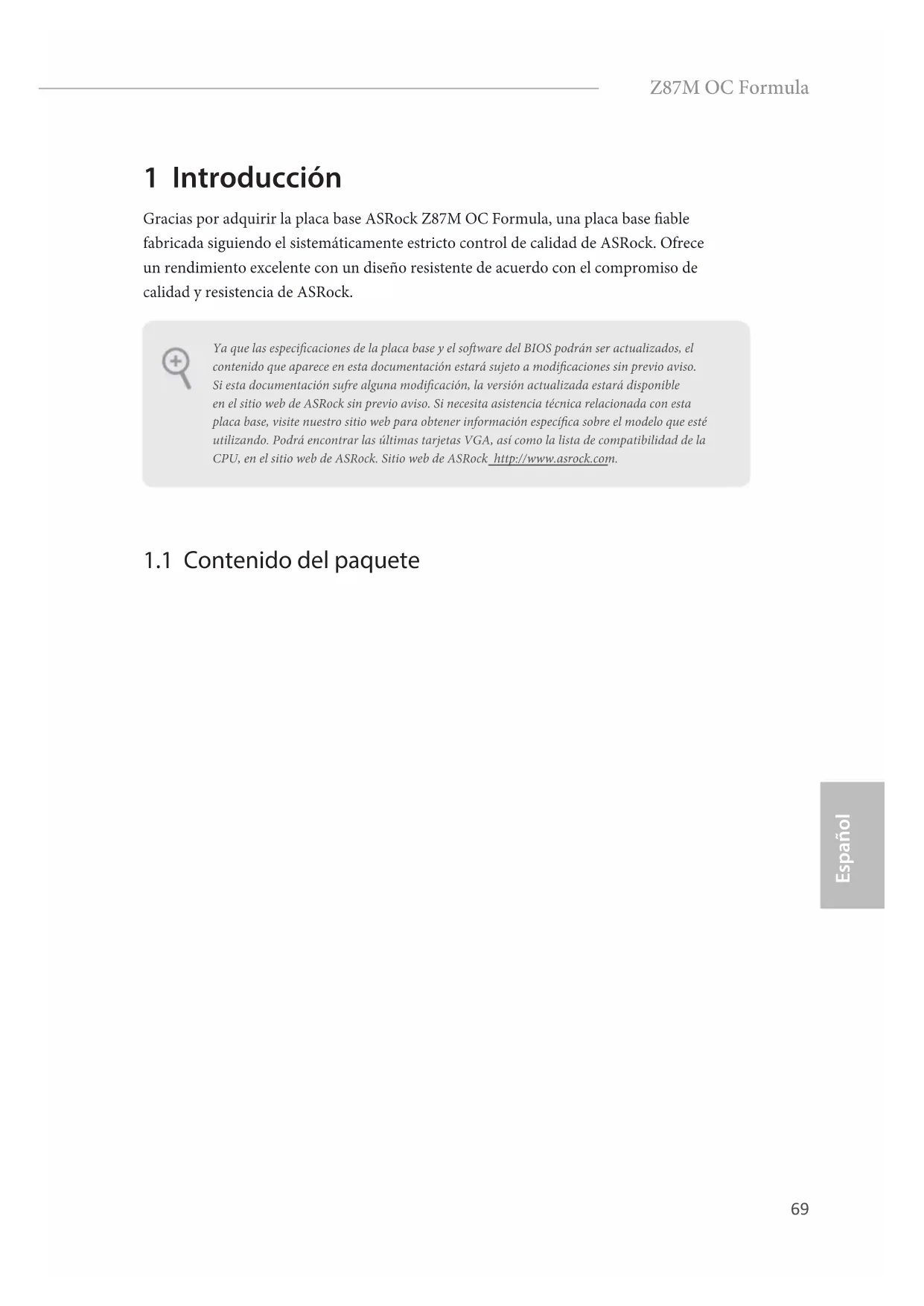

Gracias por adquirir la placa base ASRock Z87M OC Formula, una placa base fiable fabricada siguiendo el sistemáticamente estricto control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

1.2 Especificaciones

Plataforma

de polímero conductor, de alta calidad, 100% fabricados en Japón)

A-Style

TM

Kit de OC

Kit de alimentación de OC Formula

Formula

mediante 3 condensadores diferentes: condensador sólido DIP, POSCAP y MLCC)

el núcleo en comparación con Iron Powder Choke)

Kit de conectores de OC Formula

PCIE x16)

Kit de refrigeración de OC Formula

CPU

Xeon ^® / Pentium ^® / Celeron ^® en Paquete LGA1150

ASRock

Conjunto de chips

° Z87

Memoria

3000+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066

Intel®

Ranura de expansión

(PCIE1); dos a x8 (PCIE1) / x8 (PCIE3)

* La ranura mSATA/mini-PCI Express se comparte con el puerto SATA3_4.

^TM y CrossFireX ^TM ^TM y SLI ^TM

Gráficos

salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600

mediante controladores de pantalla independientes

x 2K (4096x2304) a 24 Hz

de 4K x 2K (4096x2304) a 24 Hz

HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)

DisplayPort

con puertos HDMI y DisplayPort

Audio

ALC1150 Audio Codec)

• 115dB SNR DAC con amplificador diferencial
• Amplificador de auriculares de alta calidad TI ^® NE5532 (admite auriculares de hasta 600 ohmios)
• Tecnología Direct Drive
• Cubierta protectora de EMI (interferencias electromagnéticas)
• Protección de aislamiento PCB (circuito impreso)

LAN

802.3az

Panel trasero I/O

Entrada de línea / Altavoz frontal / Micrófono

Almacenamiento

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 e Intel Smart Response Technology), NCQ, AHCI y conexión en caliente

RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 e Intel Smart Response Technology), NCQ, AHCI y conexión en caliente

* El conector eSATA se comparte con el puerto SATA3_1.

Conectores

pines)

pines)

alimentación de alta densidad)

Función del

BIOS

gráfica de usuario multilingüe (1 BIOS Principal y 1 BIOS de copia de seguridad)

CD de soporte

prueba), Versión de prueba de CyberLink MediaEspresso 6.5, Explorador y Barra de herramientas de Google Chrome, Start8, MeshCentral y Splashtop Streamer

Monitor del

automáticamente la velocidad del ventilador del chasis mediante la temperatura de la CPU)

so

64 bits

Certificaciones

compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overclocking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar espacio para el uso del sistema en sistemas operativos Windows ^® de 32 bits. Los sítemas operativos Windows ^® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows ^® no puede utilizar.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.

Puente de borrado de CMOS

(CLRCMOS1)

(consulte la pág.1, N.° 22)

Borrado de CMOSPredeterminado

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

El botón de borrado CMOS tiene la misma función que el puente de borrado de CMOS.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema

(PANEL1 de 9 pines) (consulte la pág.1, N.º 17)

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

Cabezal de indicador LED de alimentación (PLED1 de 3 pines) (consulte la pág. 12, N.º 16)

Conecte el indicador LED de alimentación del chasis a este cabezal para indicar el estado de alimentación del sistema.

Conectores Serie ATA3 (SATA3_0_1: consulte la página 1, n° 12) (SATA1_2_3: consulte la pág.1, N.º 13) (SATA3_4_5: consulte la pág.1, N.º 14)

Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

Cabezales USB 2.0 (USB2_3 de 9 pines) (consulte la pág.1, N.º 23) (USB4_5 de 9 pines) (consulte la pág.1, N.º 24)

Además de dos puertos USB 2.0 en el panel de E/S, esta placa base cuenta con dos bases de conexiones y un puerto. Cada cabezal USB 2.0 admite dos puertos.

(USB6) (consulte la pág.1, N.º 9)

Cabezales USB 3.0 (USB3_6_7 de 19 pines) (consulte la pág.11, N.º 10)

Además de seis puertos USB 3.0 en el panel de E/S, esta placa base cuenta con una base de conexiones. Cada cabezal USB 3.0 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 29)

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:
   A. Conecte Mic_IN (MIC) a MIC2_L.
   B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
   C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
   D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
   E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (FrontMic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Cabezal de altavoces del chasis

(SPEAKER1 de 4 pines)

(consulte la pág.1, N.º 15)

Conecte el altavoz del chasis a este cabezal.

Conectores del ventilador de alimentación y del chasis

(CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 27)

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

(CHA_FAN2 de 3 pines) (consulte la pág.1, N.º 26)

(CHA_FAN3 de 3 pines) (consulte la pág.1, N.º 11)

(PWR_FAN1 de 3 pines) (consulte la pág.1, N.º 30)

Conectores del ventilador de la CPU

(CPU_FAN1 de 4 pines)

(consulte la pág.1, N.º 3)

(CPU_FAN2 de 3 pines)

(consulte la pág.1, N.º 2)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

Conector de alimentación ATX

(ATXPWR1 de 24 pines)

(consulte la pág.1, N.° 8)

Esta placa base contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.

Conector de alimentación ATX de 12V

(ATX12V1 de 8 pines)

(consulte la pág.1, N.º 1)

Esta placa base contiene un conector de alimentación ATX de 12V y 8 pines.

Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.

Cabezal de módulo infrarrojo

(IR1 de 5 pines)

(consulte la pág.1, N.° 28)

Este cabezal admite un módulo infrarrojo opcional de transmisión y recepción inalámbrico.

Cabezal de puerto serie

(COM1 de 9 pines)

(consulte la pág.1, N.° 25)

Este cabezal COM1 admite un módulo de puerto serie.

1.5 Interruptores inteligentes

La placa base contiene tres interruptores inteligentes: Botón de alimentación, interruptor de reseteo e interruptor de borrado de CMOS; que permiten a los usuarios encender y apagar rápidamente el sistema, resetearlo o borrar los valores de CMOS.

Interruptor de alimentación (PWRBTN)(consulte la pág.1, N.° 18)		El interruptor de alimentación permite a los usuarios encender y apagar rápidamente el sistema.
Interruptor de reseteo (RSTBTN)(consulte la pág.1, N.° 19)		El interruptor de reseteo permite a los usuarios resetear rápidamente el sistema.
Botón Borrar la memoria CMOS(CLRCBTN)(consulte la pág.1, N.° 20)		El botón Borrar la memoria CMOS permite a los usuarios borrar rápidamente los valores de la memoria CMOS.
Esta función podrá utilizarla únicamente cuando apague su ordenador y desconecte la corriente.
Interruptor del Modo Lento(SLOWMODE1)(consulte la pág.1, N.° 6)		Si el Modo Lento está activado, el procesador funciona con la frecuencia más baja.
Interruptor de selección del BIOS(BIOS_SEL1)(consulte la pág.1, N.° 21)		El interruptor de selección del BIOS permite arrancar el sistema desde el BIOS A o el BIOS B.

Esta placa base contiene dos chips de BIOS, un BIOS principal (BIOS_A) y un BIOS de copia de seguridad (BIOS_B), que aumentan la seguridad y la estabilidad de su sistema. Normalmente, el sistema funcionará con el BIOS principal. Sin embargo, si el BIOS principal está dañado de alguna forma, deberá simplemente cambiar el interruptor de selección del BIOS a la posición "B". De esta forma, el sistema arrancará desde el BIOS de copia de seguridad la próxima vez que lo inicie. Después, utilice "Secure Backup UEFI" (copia de seguridad segura de UEFI) en "UEFI Setup Utility" (herramienta de configuración de UEFI) para duplicar una copia de trabajo de los archivos del BIOS en el BIOS principal con el objetivo de garantizar que el sistema funcione correctamente. Por cuestiones de seguridad, los usuarios no pueden actualizar el BIOS de copia de seguridad manualmente. Los usuarios deberán consultar los indicadores LED del BIOS (BIOS_A_LED o BIOS_B_LED) para identificar qué BIOS está activado en ese momento.

Interruptor del Modo LN2 (LN2MODE1)

(consulte la pág.1, N.° 7)

El modo LN2 ayuda a eliminar los problemas de errores del arranque en frío de los procesadores durante el overclocking extremo con nitrógeno líquido.

1 Введение

por controladores independentes

2K (4096x2304) a 24 Hz

(4096x2304) a 24 Hz

(consultar p.1, N.° 22)

(PAINEL1 de 9 pinos) (consultar p.1, N.º 17)

(USB6) (consultar p.1, N.° 9)

Terminais USB 3.0 (USB3_6_7 de 19 pinos) (consultar p.11 N.º 10)

Terminal de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (consultar p.1, N.º 29)

(consultar p.1, N.° 15)

(CHA_FAN2 de 3 pinos) (consultar p.1, N.º 26)

(CHA_FAN3 de 3 pinos) (consultar p.1, N.º 11)

(PWR_FAN1 de 3 pinos) (consultar p.1, N.º 30)

Conectores da ventoinha da CPU

(CPU_FAN1 de 4 pinos)

(consultar p.1, N.° 3)

(CPU_FAN2 de 3 pinos)

(consultar p.1, N.° 2)

(consultar p.1, N.° 8)

(ATX12V1 de 8 pinos)

(consultar p.1, N.° 1)

(consultar p.1, N.° 28)

(consultar p.1, N.° 25)

Este terminal COM1 suporta um módulo de porta de série.

1.5 Interruptores inteligentes

(consultar p.1, N.° 7)
