РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z87M OC FORMULA ASROCK

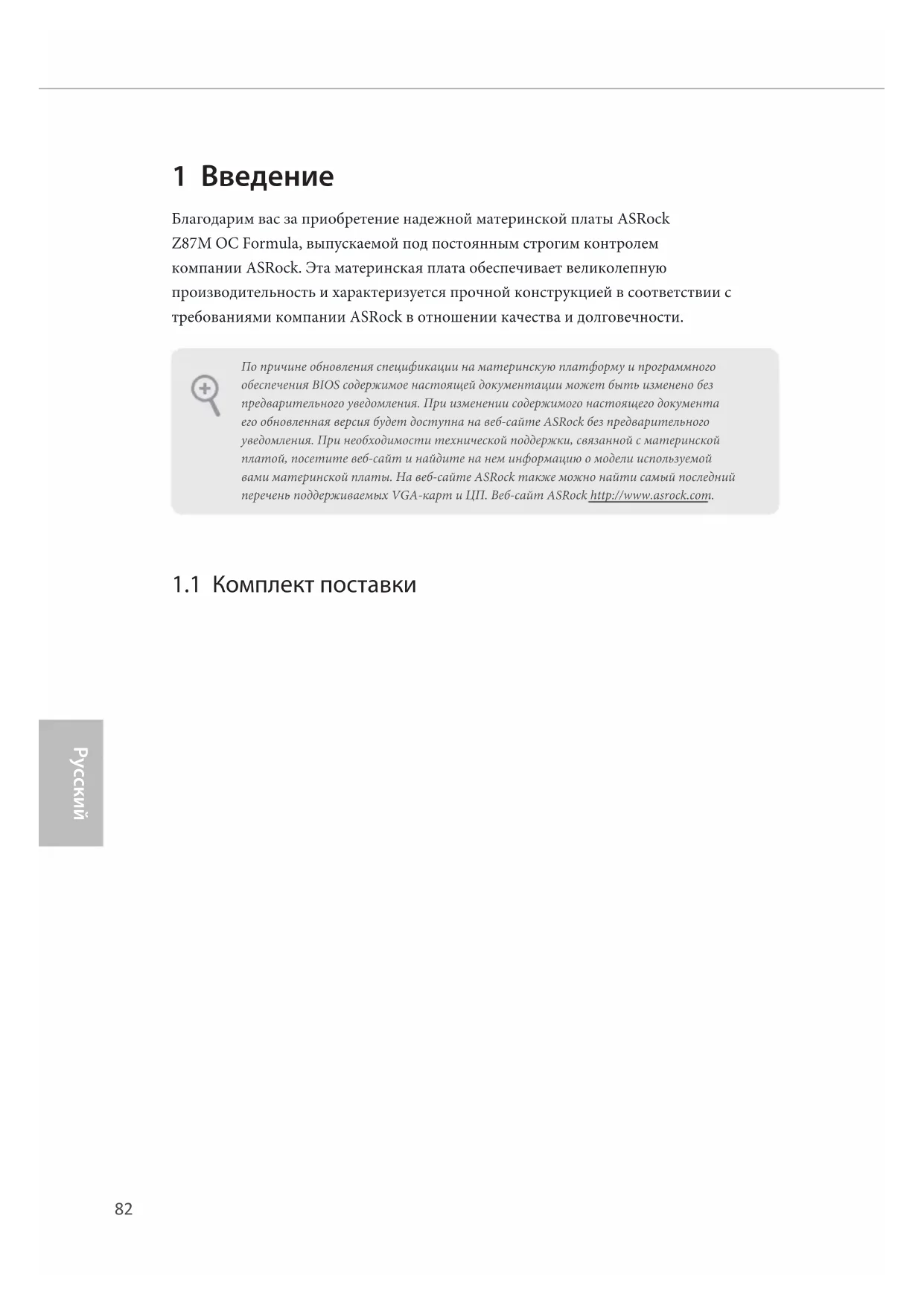

Благодарим вас за приобретение надежной материнской платы ASRock Z87M OC Formula, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

1.2 Спецификация

Платформа

высококачественных конденсаторов из проводящих полимеров 100% производства Японии)

A-Style

TM

Комплект ОС Силовой комплект ОС Formula

(МКСФ) (фильтрация различных шумов 3 различными конденсаторами: твердотельный конденсатор DIP, POSCAP и MLCC)

в сердечнике на 70% по сравнению с сердечником из железного порошка)

Соединительный комплект OC Formula

и PCIE x 16 гнезд)

Комплект охлаждения ОС Formula

4n

i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150

разблокированным множителем

Чипсет

* Z87

Память

*Гнездо mSATA/mini-PCI Express используется совместно с гнездом SATA3_4.

^TM и CrossFireX ^TM ^TM и SLI ^TM

Графическая

система

in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.

HD Graphics: Intel® Quick Sync Video c AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600

1792 M6

независимыми контроллерами дисплея

разрешением до 4K × 2K (4096x2304) при 24 Гц

4K × 2K (4096 × 2304) при 24 Гц

HBR (High Bit Rate Audio) по HDMI (необходим HDMI-совместимый монитор)

DisplayPort

через порты HDMI и DisplayPort

Аудио

данных (аудиокодек Realtek ALC1150)

• 115 дБ SNR DAC с дифференциальным усилителем
• TI" NE5532 Premium Headset Amplifier (поддержка наушников с сопротивлением до 600 Ом)
• Технология Direct Drive
• Крышка с экранированием от электромагнитных помех
• Изолирующее экранирование печатной платы

ЛВС

Порты ввода-

вывода

на задней

панели

динамик / сабвуфер / линейный вход / передние динамики

/ микрофон

Запоминающие

устройства

1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 и Intel Smart Response Technology), NCQ, AHCI и «горячая» замена

5, RAID 10, Intel Rapid Storage Technology 12 и Intel Smart Response Technology), функции NCQ, AHCI и «горячая» замена

*разъем eSATA используется совместно с портом SATA3_1.

Разъемы

3-контактный)

х 3-контактный)

(Высокоплотный разъем питания)

Особенности

BIOS

многоязычного ГИП (1 x основной BIOS и 1 x BIOS резервного копирования)

копирования UEFI

ACPI 1.1

Диск с ПО

CyberLink MediaEspresso 6.5 (демоверсия), браузер и панель инструментов Google Chrome, Start8, MeshCentral, Splashtop Streamer

Контроль

регулировкой оборотов по температуре ЦП)

oc

Сертификация

соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

В связи с ограничением при работе под 32-разрядной OC Windows ^™ фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных OC Windows ^® таких ограничений нет. Для использования той памяти, которую OC Windows ^® не может использовать, используйте ASRock XFast RAM.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Short

Open

Перемычка сброса настроек CMOS

(CLRCMOS1)

(См. стр. 1, № 22)

1_2

2_3

Сброс настроек CMOSпо умолчанию

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

Предназначение кнопки сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной панели (9-контактная, PANEL1) (См. стр. 1, № 17)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка светодиодного индикатора питания (3-контактная, PLED1) (См. стр. 12, № 16)

Подключите светодиодный индикатор питания корпуса к этой колодке, чтобы обеспечить индикацию состояния питания системы.

Разъемы Serial ATA3 (SATA3_0_1: см. стр.1, № 12) (SATA1_2_3: См. стр. 1, № 13) (SATA3_4_5: См. стр. 1, № 14)

SATA3_0_1_SATA3_4_5SATA3_2_3

Эти шесть разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.

Колодки USB 2.0. (9-контактная, USB2_3) (См. стр. 1, № 23) (9-контактная, USB4_5) (См. стр. 1, № 24)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Кроме двух портов USB 2.0, на панели ввода- вывода на материнской плате также есть две колодки и один порт. Каждая колодка USB 2.0 может поддерживать два порта.

(USB6) (CM. cTp. 1, № 9)

Колодки USB 3.0. (19-контактная,USB3_6_7) (См. стр. 11, № 10)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Vbus/Vbus IntA_PB_SSRX- GND IntA_PB_SSTX- GND IntA_PB_D- IntA_PB_D+ Dummy

Кроме шести портов USB 3.0, на панели ввода- вывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два порта.

Аудиоколодка передней панели

(9-контактная, HD_ AUDIO1)

(См. стр. 1, № 29)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Эта колодка

предназначена

для подключения

аудиоустройств к

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Колодка динамика корпуса

(4-контактная, SPEAKER1)

(См. стр. 1, № 15)

Предназначена для

подключения динамика корпуса.

Разъемы для

вентиляторов корпуса и блока питания

(4-контактный, CHA_ FAN1)

(См. стр. 1, № 27)

GND +12V CHA_FAN_SPEED FAN_SPEED_CONTR OL

Предназначены для

подключения кабелей

разъемов вентиляторов

и подключения черного

провода к заземлению.

(3-контактный, CHA_ FAN2)

(См. стр. 1, № 26)

(3-контактный, CHA_ FAN3)

(См. стр. 1, № 11)

(3-контактный, PWR_ FAN1)

(См. стр. 1, № 30)

Разъемы вентиляторов ЦП

(4-контактный, CPU_ FAN1)

(См. стр. 1, № 3)

4 3 2 1 + 12V GND CPU FAN_SPEED FAN_SPEED_CONTROL

(3-контактный, CPU_ FAN2)

(См. стр. 1, № 2)

Эта материнская

плата снабжена

4-контактным разъемом для малошумящего

вентилятора ЦП. Если вы собираетесь подключить 3-контактный

вентилятор охлаждения процессора, подключайте его к контактам 1-3.

Разъем питания АТХ

(24-контактный, ATXPWR1)

(См. стр. 1, № 8)

Эта материнская плата снабжена 24-контактным разъемом питания АТХ.

Чтобы использовать 20-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 13.

Разъем питания АТХ 12 В

(8-контактный, ATX12V1)

(См. стр. 1, № 1)

Эта материнская плата снабжена 8-контактным разъемом питания АТХ

12 В. Чтобы использовать 4-контактный

разъем питания ATX, подключите его вдоль контакта 1 и контакта 5.

Колодка инфракрасного модуля

(5-контактная, IR1)

(См. стр. 1, № 28)

Эта колодка поддерживает дополнительную беспроводную передачу и прием сигналов инфракрасного модуля.

Колодка

последовательного порта

(9-контактная, COM1)

(См. стр. 1, № 25)

Колодка COM1

поддерживает

подключение модуля последовательного порта.

1.5 Электронные кнопки

Материнская плата снабжена тремя электронными кнопками: Кнопка питания, кнопка перезагрузки и кнопка сброса настроек CMOS предназначены для быстрого включения/выключения системы, перезагрузки системы и обнуления значений CMOS.

Кнопка питания (PWRBTN) (См. стр. 1, № 18)

Кнопка питания предназначена для быстрого включения/ выключения системы.

Кнопка перезагрузки (RSTBTN) (См. стр. 1, № 19)

Кнопка перезагрузки предназначена для быстрой перезагрузки системы.

Кнопка сброса настроек CMOS (CLRCBTN) (См. стр. 1, № 20)

Кнопка сброса настроек CMOS предназначена для быстрого обнуления значений CMOS.

Эта функция работает только, если питания компьютера выключено и он отключен от сети питания.

Переключатель медленного режима работы(SLOWMODE1) (См. стр. 1, № 6)

Если включен медленный режим работы, процессор работает на самой низкой частоте.

Селекторный переключатель BIOS(BIOS_SEL1) (См. стр. 1, № 21)

Селекторный переключатель BIOS предназначен для запуска системы с использованием BIOS A или BIOS B.

Эта материнская плата снабжена двумя микросхемами BIOS — основной BIOS (BIOS_A) и BIOS резервного копирования (BIOS_B), — что повышает уровень защиты и стабильности системы. Обычно система использует основную BIOS. При повреждении или сбое основной BIOS просто установите селекторный переключатель BIOS в положение «В», и при следующем запуске системы будет использоваться резервная BIOS. После этого в утилите настройки UEFI используйте опцию Secure Backup UEFI, чтобы выполнить копирование рабочих файлов BIOS в основную BIOS для обеспечения нормальной работы системы. Для обеспечения безопасности ручное обновление резервной копии BIOS пользователем отключено. Определить, какая BIOS используется в настоящее время, можно по светодиодном индикаторам BIOS (BIOS_A_LED или BIOS_B_LED).

Переключатель режима LN2

(LN2MODE1)

(См. стр. 1, № 7)

Режим LN2 используется для устранения сбоев экстремально разогнанного процессора с охлаждением жидким азотом при "холодной" начальной загрузке.
